용액공정을 통한 금 나노 와이어의 제조방법 및 이에 의해 제조된 금 나노 와이어

기본 정보

특허 상태	소멸
출원인	서울대학교산학협력단, 기초과학연구원
발명자	현택환, 김대형, 김장원
출원번호	1020160084182
출원일	2016.07.04
등록번호	20180004862
등록일	2018.01.15
중요 키워드	goldnanowiressolution

AI요약

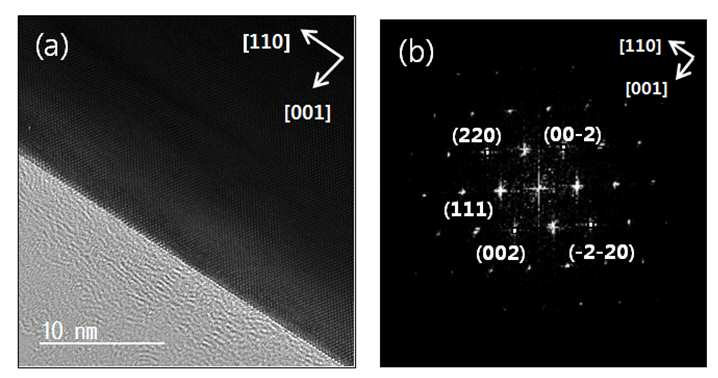

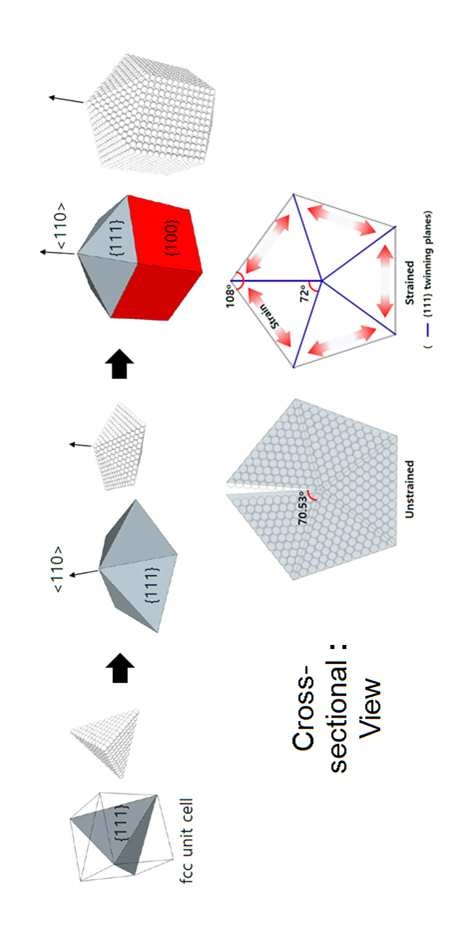

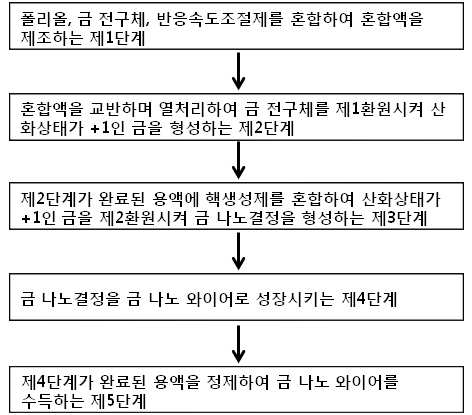

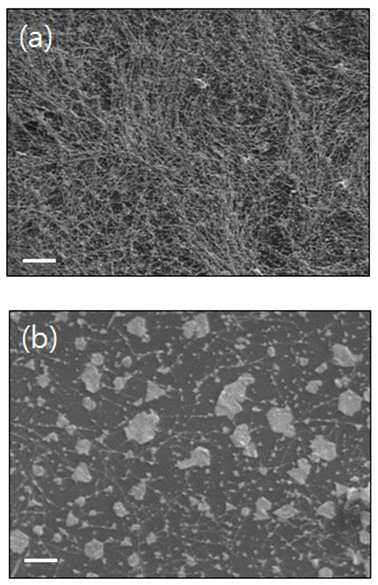

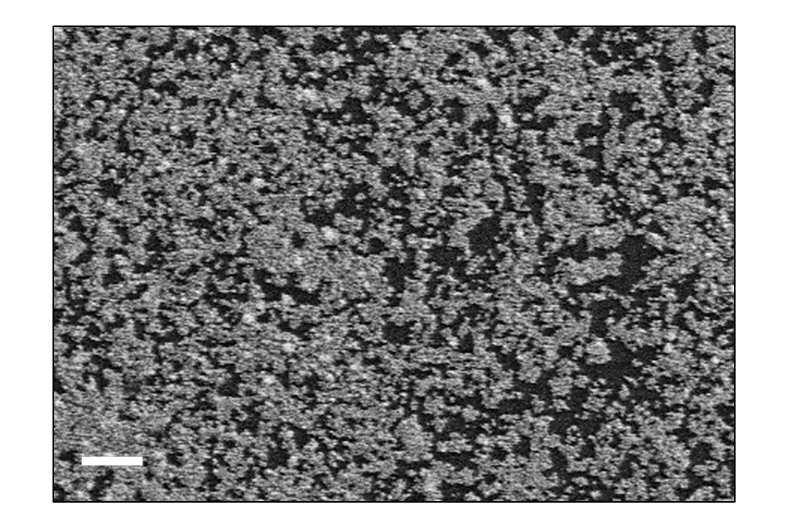

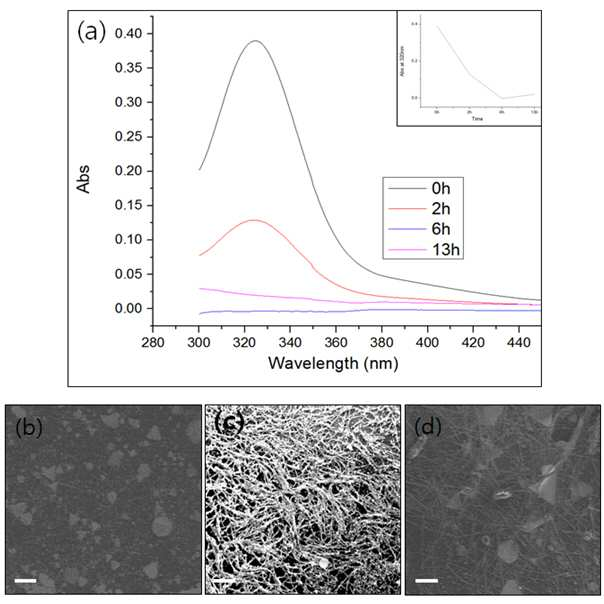

본 발명은 용액공정을 통한 금 나노 와이어의 제조방법에 관한 것으로, 본 발명의 일실시예는 폴리(디알릴디메틸암모늄클로라이드), 폴리올, 금 전구체를 포함하는 혼합액을 제조하는 제1단계, 혼합액을 열처리하여 금 전구체를 제1환원시켜 산화상태가 +1인 금을 형성하는 제2단계, 제2단계가 완료된 용액에 핵 생성제를 혼합하여 산화상태 +1인 금을 제2환원시켜 금 나노결정을 형성하는 제3단계, 금 나노 결정을 금 나노 와이어로 성장시키는 제4단계 및 제4단계의 용액을 정제하여 금 나노 와이어를 수득하는 제5단계를 포함하며, 폴리(디알릴디메틸암모늄클로라이드)를 반응속도조절제로 사용하여 반응속도를 제어함에 따라 금 나노결정을 일방향으로 성장시켜 종횡비가 5000 이상인 금 나노 와이어를 형성할 수 있으며, 금 나노 와이어의 소성변형을 통해 직경이 75nm 이상으로 굵은 금 나노와이어를 고수율로 제조할 수 있다는 특징을 갖는다.
