포러스 촉매 및 그 형성 방법

발명의 배경과 필요성

기술의 배경과 문제점

• 환경 및 에너지 문제: 화석 연료 사용으로 인한 이산화탄소(CO2) 배출 증가는 심각한 환경 문제를 야기하며, 이를 해결하기 위한 친환경 에너지 기술이 시급합니다.

• 연료전지의 한계: 수소연료전지(PEMFC)는 유망한 대안이지만, 산소 환원 반응(ORR)의 느린 속도가 성능을 저하 시킵니다.

• 백금 촉매의 높은 비용: 현재 가장 효율적인 촉매는 백금(Pt) 기반 합금이지만, 매우 비싸 대규모 상용화에 큰 걸림돌이 되고 있습니다.

기술의 필요성

• 저비용, 고성능 촉매 개발: 백금을 대체할 수 있는 저렴하면서도 효율적인 촉매 개발은 연료전지 상용화를 위한 핵심 과제입니다.

• 에너지 효율 및 내구성 향상: 새로운 구조의 촉매를 통해 산소 환원 반응 효율을 높이고 장기간 사용에도 안정적인 내구성을 확보하는 기술이 필요합니다.

구현 방법

기술의 원리

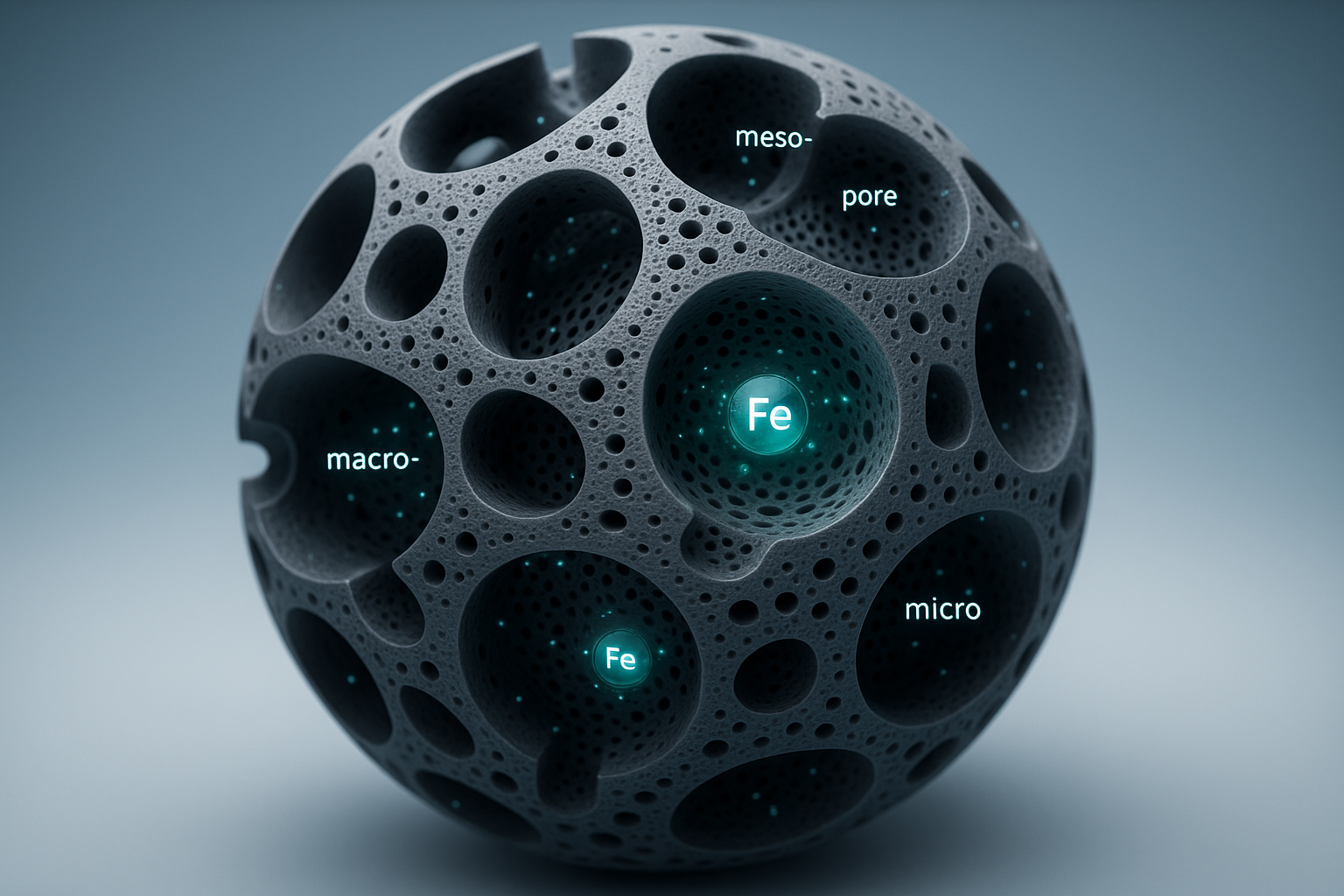

• 자기조립 기반 계층적 구조 형성: 블록 공중합체(PEO-PPO-PEO), 페놀 수지, 멜라민 수지를 이용한 자기조립 방식으로 마이크로/메조/매크로 기공이 정렬된 계층적 다공성 탄소 입자를 만듭니다.

• 활성점 형성: 탄소 입자 내에 질소(N)를 도핑하고, 철(Fe)과 같은 금속을 원자 단위로 분산시켜 높은 활성을 갖는 Fe-N-C 활성 구조를 형성합니다.

• 기공 구조의 역할: 계층적 기공 구조는 반응물(산소)의 접근성을 높이고 물질 전달을 원활하게 하여 촉매 표면의 활용을 극대화합니다.

구체적인 구현 방법

1. 자기조립 분자 형성: 페놀 수지와 멜라민 수지를 반응시켜 복합 고분자를 만들고, 이를 PEO-PPO-PEO 블록 공중합체와 혼합하여 자기조립 분자를 형성합니다.

2. 자기조립 입자 형성: 형성된 자기조립 분자를 수열 반응시켜 구형의 자기조립 입자를 만듭니다. 이때 농도 조절을 통해 입자 크기를 제어할 수 있습니다.

3. 금속 담지 및 탄화: 자기조립 입자에 철(Fe) 이온을 흡착시킨 후, 1차 열처리(탄화)와 2차 열처리(활성화)를 통해 최종적인 Fe-N-C 포러스 촉매를 완성합니다.

기술의 장점

• 우수한 산소 환원 성능: 상용 백금 촉매를 능가하는 높은 산소 환원 반응 활성을 보입니다. (반파 전위 0.914V 달성)

• 뛰어난 내구성: 10,000회 가속 내구성 시험 후에도 성능 저하가 거의 없는 우수한 장기 안정성을 가집니다.

• 저렴한 제조 비용 및 대량 생산 가능: 고가의 백금을 사용하지 않고, 공정이 간단하여 제조 비용이 저렴하며 대량 생산에 용이합니다.

• 최적화된 기공 구조: 반응물의 접근성과 물질 전달을 극대화하는 독창적인 계층적 다공성 구조를 갖습니다.

실험 및 결과

실험의 목적

본 연구의 목적은 새롭게 개발된 포러스 촉매(Fe-N-C)가 기존 상용 백금(Pt/C) 촉매 대비 산소 환원 반응(ORR) 활성 및 장기 내구성 측면에서 얼마나 우수한 성능을 보이는지 정량적으로 검증하는 것입니다.

실험 방법 및 과정

1. 촉매 활성 평가: 회전 링-디스크 전극(RRDE)을 사용하여 O2로 포화된 0.1M KOH 용액에서 각 촉매(Fe1.9_HMNC(A), Fe10_HMNC(A), Fe100_HMNC(A) 및 상용 Pt/C)의 산소 환원 반응 극성화 곡선을 측정하고 반파 전위를 비교 분석했습니다.

2. 내구성 평가: 가속 내구성 시험(ADT)을 통해 0.6V ~ 1.0V 범위에서 10,000회의 전위 사이클링을 수행한 후, Fe1.9_HMNC(A) 촉매의 반파 전위 변화를 측정하여 장기 안정성을 평가했습니다.

실험 결과

실험 결과, 최적화된 Fe1.9_HMNC(A) 촉매는 반파 전위 0.914V를 기록하여, 상용 Pt/C 촉매(약 0.90V)를 능가하는 매우 우수한 초기 활성을 보였습니다. 또한, 10,000회의 가혹한 내구성 시험 후에도 활성 손실이 거의 없어 뛰어난 장기 안정성을 입증했습니다.

활용 방안 및 기대효과

활용 방안

• 수소 연료전지 자동차(FCEV)의 전극 촉매

• 가정용 및 건물용 고정식 발전용 연료전지 시스템

• 드론, 선박 등 이동형 전원 장치용 연료전지

기대효과

• 경제적 효과: 고가의 백금을 대체하여 연료전지 생산 비용을 획기적으로 절감하고, 수소차 및 발전 시스템의 상업화를 가속화합니다.

• 산업적 효과: 연료전지 핵심 부품의 해외 의존도를 낮추고 국내 기술 자립도를 높여 국가 경쟁력 강화에 기여합니다.

• 환경적 효과: 온실가스 배출이 없는 친환경 에너지 시스템 보급을 확대하여 탄소 중립 목표 달성에 기여합니다.

시장 동향

시장 규모 및 성장 전망

연료전지 시장은 전 세계적인 탄소 중립 및 에너지 전환 정책에 힘입어 폭발적인 성장이 예상됩니다. 특히, 고가의 백금 촉매를 대체할 수 있는 비백금계 촉매 시장은 연료전지 상용화의 핵심 요소로 주목받고 있습니다. 전 세계 연료전지 시장은 2018년 약 2.2조 원에서 2030년 약 50조 원 규모로, 연평균 30%의 높은 성장률을 보일 것으로 전망됩니다.(출처: CTIS)

주요 플레이어 및 경쟁 환경

현재 비백금계 촉매 시장은 특정 기업이 독점하기보다는, 다양한 기술적 접근법들이 경쟁하며 발전하는 양상을 보이고 있습니다. 본 기술은 기존 백금계 촉매의 한계를 극복하기 위한 여러 대안 기술 중 하나로, 특히 '탄소계 촉매' 분야에서 독보적인 성능과 가격 경쟁력을 가집니다.

비백금계 연료전지 촉매 개발 기술 동향 비교

산업 동인 및 기회 요인

1. 강화되는 환경 규제: EU의 자동차 CO2 배출 규제 등 전 세계적으로 강화되는 환경 규제는 친환경 기술인 연료전지 도입을 가속화하는 핵심 동인입니다. (출처: 인하대학교 기술사업화 컨설팅)

2. 정부의 강력한 정책 지원: 각국 정부는 '수소 경제' 로드맵을 발표하며 수소 산업 육성에 막대한 투자를 진행하고 있습니다. 특히 한국 정부는 핵심 부품 국산화에 대한 의지가 강해, 본 기술과 같은 국내 원천 기술에 큰 기회가 될 것입니다. (출처: KIST)

3. 기술적 진보에 따른 시장 기대감: 기존 백금계 촉매 대비 10% 수준의 비용으로도 유사하거나 더 높은 성능과 내구성을 달성하는 비백금계 촉매 기술의 등장은 수소 연료전지 차량의 상업화를 앞당길 것이라는 시장의 기대를 높이고 있습니다. (출처: 가스신문)
