발명의 배경과 필요성

기술의 배경과 문제점

기존의 귀금속 촉매는 다양한 산업 분야에서 핵심적인 역할을 하지만, 다음과 같은 문제점을 가지고 있었습니다.

• 분리 및 재사용의 어려움: 대부분의 균일계 촉매는 반응 후 생성물에서 분리하기 어렵고, 고가의 촉매를 재사용하기 복잡하여 비용 상승의 원인이 됩니다.

• 제품 오염 및 복잡한 후처리: 불안정한 잔류 촉매가 최종 생성물을 오염시킬 수 있으며, 이를 제거하기 위한 복잡한 후처리 공정이 필요합니다.

• 안정성 및 제조 공정의 한계: 고온의 반응 조건에서 불안정하며, 제조 공정이 복잡하다는 단점이 있습니다.

• 불균일계 촉매의 한계: 재사용이 용이한 불균일계 촉매는 일반적으로 더 가혹한 반응 조건을 요구하며, 촉매 활성이 나노입자의 크기에 크게 의존합니다.

기술의 필요성

이러한 기존 기술의 한계를 극복하고, 산업적 활용 가치를 높이기 위해 다음과 같은 특성을 갖는 새로운 촉매 기술이 필요합니다.

• 회수 및 재사용이 용이하여 경제성과 친환경성을 동시에 만족시키는 촉매

• 회수 과정에서 촉매 나노입자의 엉김을 방지하여 초기 활성을 오래 유지할 수 있는 내구성 높은 촉매

• 매우 작은 크기의 나노입자를 활용하여 표면적을 극대화하고, 이를 통해 더 온화한 조건에서도 높은 활성을 보이는 고효율 촉매

구현 방법

기술의 원리

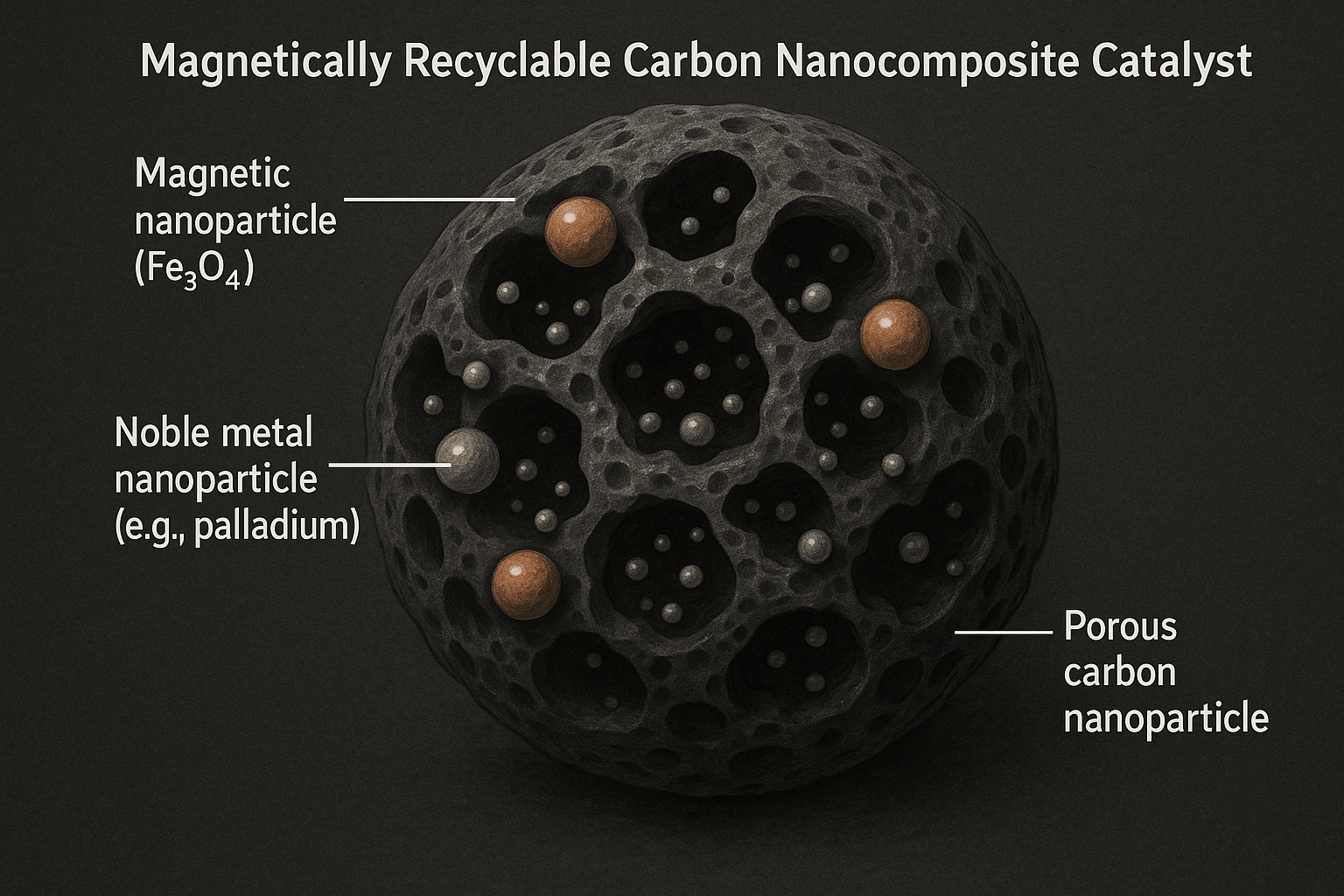

본 발명은 다공성 탄소 나노입자 내에 자성체 나노입자와 귀금속 촉매 나노입자를 동시에 포함시키는 혁신적인 구조를 통해 기존 촉매의 문제점을 해결합니다.

• 자성 나노입자: 촉매에 자성(磁性)을 부여하여, 반응 종료 후 외부 자기장만으로 촉매를 손쉽게 분리하고 회수할 수 있게 합니다.

• 귀금속 촉매 나노입자: 1~10nm 크기의 매우 작은 귀금속 입자를 사용하여 반응이 일어나는 표면적을 극대화함으로써 높은 촉매 활성을 보장합니다.

• 다공성 탄소 나노입자: 자성체와 귀금속 나노입자를 안정적으로 담지하는 지지체 역할을 하며, 다공성 구조를 통해 반응물의 접근성을 높여줍니다.

구체적인 구현 방법

자기적으로 재생가능한 탄소 나노복합체 촉매는 다음 두 단계의 과정을 통해 제조됩니다.

1. 고분자 나노복합체 촉매 제조: 유기 용매 내에서 자성체 나노입자, 귀금속 전구체, 그리고 피롤 또는 아닐린을 반응시켜 자성체와 귀금속 나노입자가 포함된 고분자 나노복합체를 합성합니다.

2. 탄소 나노복합체 촉매 제조: 제조된 고분자 나노복합체를 수소 분위기 하에서 300℃ ~ 400℃의 온도로 2시간 ~ 6시간 동안 탄화시켜 최종적인 탄소 나노복합체 촉매를 완성합니다.

기술의 장점

• 우수한 경제성: 자석을 이용한 간편한 분리 및 재사용이 가능하여 고가의 귀금속 촉매 사용에 따른 비용 부담을 획기적으로 줄일 수 있습니다.

• 높은 촉매 활성: 초미세 귀금속 나노입자를 사용하여 촉매 활성을 나타내는 표면적이 매우 넓기 때문에, 기존 상용 촉매보다 월등히 높은 반응 효율을 보입니다.

• 대량 생산 가능성: 본 발명의 제조 방법은 스케일 업이 용이하여, 실험실 수준을 넘어 산업 현장에서 요구하는 대량 생산이 가능합니다.

실험 및 결과

실험의 목적

본 연구에서는 합성된 탄소 나노복합체 촉매의 실제 성능을 검증하기 위해, 주요 화학 반응에 적용하여 촉매 활성을 시험하고 기존 촉매와 성능을 비교 분석했습니다. 또한, 촉매의 핵심 장점인 자기적 분리 및 재사용 가능성을 반복 실험을 통해 확인하고자 했습니다.

실험 방법 및 과정

1. 스즈키 교차-커플링 반응 활성 시험: 아릴할라이드 화합물과 페닐브론산의 반응에 개발된 촉매를 적용하여 반응 수율과 속도를 측정했습니다.

2. 재사용 성능 시험: 반응 완료 후 자석으로 촉매를 분리하고 세척하여 5회 연속 재사용하면서 촉매 활성의 변화를 관찰하고, 반응 용액에 남아있는 팔라듐의 양을 분석했습니다.

3. 촉매 성능 비교 평가: 동일한 반응 조건에서 본 발명의 탄소 나노복합체 촉매, 중간 단계인 고분자 나노복합체 촉매, 그리고 상용 Pd/C 촉매의 성능을 비교했습니다.

실험 결과

실험 결과, 본 발명의 탄소 나노복합체 촉매는 모든 평가 항목에서 매우 우수한 성능을 나타냈습니다. 스즈키 반응에서 1.5~3시간이라는 짧은 시간 안에 거의 정량적인 수율을 보였습니다. 5회 반복 사용 후에도 활성 감소는 미미했으며, 팔라듐 유출량은 1.4%에 불과하여 높은 안정성을 입증했습니다. 특히, 아래 표와 같이 기존 촉매 대비 월등히 높은 전환률을 기록했습니다.

활용 방안 및 기대효과

활용 방안

• 스즈키 교차-커플링 반응 촉매: 의약품, 정밀화학 제품, 유기전자재료 등의 합성에 필수적인 탄소-탄소 결합 형성 반응에 효과적으로 적용될 수 있습니다.

• 니트로 화합물 환원 반응 촉매: 의약품 및 고분자 중간체인 유기 아민 화합물을 선택적으로 생산하는 공정에 활용 가능합니다.

• 다양한 화학 반응 플랫폼: 팔라듐(Pd) 외에 백금(Pt), 로듐(Rh), 금(Au) 등 다른 귀금속을 적용하여 산화, 수소첨가, 카르보닐화 등 다양한 촉매 반응으로 응용 분야를 확장할 수 있습니다.

기대효과

• 비용 절감 및 공정 단순화: 촉매 재사용을 통해 고가의 귀금속 사용량을 최소화하고, 복잡한 분리/정제 공정을 단순화하여 생산 비용을 획기적으로 절감할 수 있습니다.

• 생산성 향상: 기존 상용 촉매보다 높은 활성과 안정성으로 더 빠르고 효율적인 화학제품 생산이 가능해집니다.

• 친환경 공정 구현: 촉매 폐기물 발생을 줄이고, 에너지 소모가 많은 후처리 단계를 생략하여 지속 가능한 친환경 화학 공정 구축에 기여합니다.

시장 동향

시장 규모 및 성장 전망

탄소 나노복합체 촉매에 대한 직접적인 시장 데이터는 제한적이지만, 관련 기술인 나노 촉매 및 수소 경제 시장의 성장을 통해 본 기술의 높은 잠재력을 엿볼 수 있습니다. 특히 글로벌 탄소중립 정책 강화로 수소 인프라와 기술 투자가 증가하면서 고성능 촉매 수요가 급증하고 있습니다.

관련 시장인 전 세계 연료전지 시장은 2023년 33억 달러에서 2028년 87억 달러 규모로 연평균 21.7% 성장할 것으로 전망됩니다. 이는 고효율 촉매 기술의 중요성을 잘 보여줍니다.

• 글로벌 수소 수요 전망: 2024년 9,600만 톤 → 2030년 2억 톤 → 2040년 4억 톤으로 증가 예상

• 수전해 장치 시장 전망: 2021년 8억 8,600만 달러 → 2031년 99억 9,700만 달러로 급증 예측

산업 동인 및 기회 요인

1. 비귀금속 촉매 개발 경쟁 심화: 경제적인 청정 수소 생산을 위해 값비싼 귀금속 촉매를 대체하려는 수요가 증가하고 있으며, 본 기술처럼 귀금속 사용을 최소화하고 재활용성을 극대화한 기술이 주목받고 있습니다. (출처)

2. 글로벌 탄소중립 정책 강화: 수소 경제로의 전환이 가속화되면서 운송, 발전을 포함한 다양한 분야에서 고성능 촉매의 수요가 폭발적으로 증가하고 있습니다.

3. 다양한 산업 분야의 수요 증가: 리튬 이온 배터리, 항공우주, 자동차, 건설 등 첨단 산업에서 물성 향상을 위한 나노 복합 소재의 수요가 꾸준히 증가하고 있습니다. (출처)
