발명의 배경과 필요성

기술의 배경과 문제점

• 기존의 플래시 메모리나 DRAM과 같은 저장 기술은 실리콘 기반으로, 가까운 미래에 규모상의 한계에 도달할 것으로 예상됩니다.

• 대안으로 주목받는 비휘발성 저항변화 메모리(RRAM)는 고집적도와 빠른 속도를 가지지만, 저항이 변하는 스위칭 메커니즘이 명확하게 규명되지 않은 실정입니다.

• 기존에 제안된 RRAM 기술들은 나노입자가 절연층 내부에 분산되어 있거나 전극과 직접 접촉하는 등, 본 발명에서 제안하는 균일한 층상 구조와는 차이가 있어 성능 개선에 한계가 있었습니다.

기술의 필요성

• 저전력 구동이 필수적인 모바일 기기 및 IoT 장치를 위해, RRAM 소자의 구동 전류를 획기적으로 줄일 수 있는 새로운 구조가 필요합니다.

• 메모리 소자의 소비 전력을 예측하고 제어할 수 있는 기술을 확보하여, 다양한 응용 분야에 맞는 맞춤형 설계가 가능해야 합니다.

구현 방법

기술의 원리

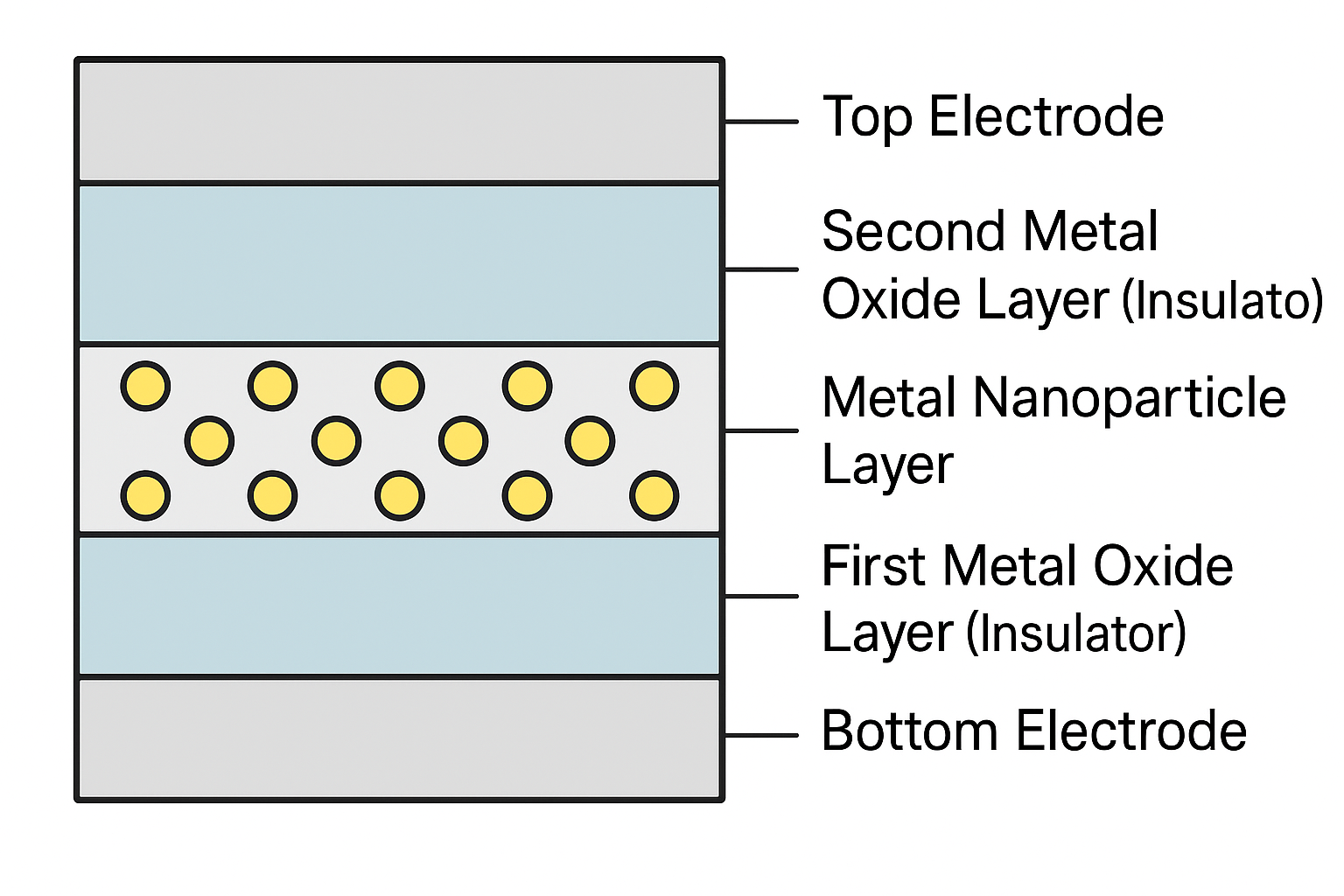

• 본 발명의 핵심 원리는 두 개의 금속산화물 부도체 층 사이에 금속 나노입자 층을 삽입하는 것입니다.

• 이 금속 나노입자 층은 전하 트랩(trap) 역할을 하여, 메모리 소자의 구동에 필요한 전류를 현저히 감소시킵니다.

• 특히, 금속 나노입자 층의 수를 조절하여 구동 전류를 제어할 수 있습니다. 층이 하나씩 증가할수록 구동 전류는 10배(1 차수)씩 감소하여 소비 전력을 예측 가능하게 줄일 수 있습니다.

구체적인 구현 방법

1. 기판 위에 제1 전극을 형성합니다.

2. 제1 전극 위에 제1 금속산화물로 이루어진 부도체 층을 형성합니다.

3. 제1 금속산화물 부도체 층 위에 '랭뮤어-블로젯 조립' 등의 방법을 이용해 금속 나노입자 층을 형성합니다.

4. 금속 나노입자 층 위에 제2 금속산화물로 이루어진 부도체 층을 형성합니다.

5. 마지막으로 제2 금속산화물 부도체 층 위에 제2 전극을 형성하여 소자 제작을 완료합니다.

기술의 장점

• 저전력 소모: 기존 RRAM 소자 대비 구동 전류를 획기적으로 줄여 전력 소모가 매우 적습니다.

• 제어 가능한 소비 전력: 금속 나노입자 층의 수를 1개씩 증가시킬 때마다 셋/리셋 전류가 1 차수(order of magnitude)만큼 감소하여, 원하는 수준으로 소비 전력을 정밀하게 조절할 수 있습니다.

• 높은 신뢰성: 100회 이상의 반복된 스위칭 동작에도 성능 저하가 거의 없으며, 1,000초 이상 데이터가 안정적으로 유지되는 우수한 보유율을 보입니다.

• 고집적화 가능: 하나의 셀에 여러 단계의 저항값을 저장하는 다중 셀(MLC) 동작이 가능하여 메모리 저장 용량을 크게 늘릴 수 있습니다.

실험 및 결과

실험의 목적

본 실험의 목적은 제안된 금속-부도체-나노입자-부도체-금속(MINIM) 구조가 기존 금속-부도체-금속(MIM) 구조에 비해 전기적 특성, 특히 구동 전류 및 전력 소비 측면에서 얼마나 우수한지를 정량적으로 검증하는 것입니다.

실험 방법 및 과정

1. 비교를 위해 세 종류의 메모리 소자 구조(MIM, MISIM, MINIM)를 제작하였습니다.

2. MIM 구조는 일반적인 금속-부도체-금속 구조이며, MINIM 구조는 부도체 층 사이에 금 나노입자 1층 또는 3층을 삽입하여 제작하였습니다.

3. 각 소자에 전압을 인가하면서 전류-전압(I-V) 곡선을 측정하여 셋(set) 및 리셋(reset) 전류, 저항 상태 변화, 신뢰성 등을 평가하였습니다.

실험 결과

실험 결과, 금 나노입자 층을 포함하는 MINIM 구조는 기존 MIM 구조에 비해 구동 전류가 크게 감소하는 것을 확인했습니다. 특히, 금 나노입자 층이 1개에서 3개로 늘어남에 따라 전류 수준이 수 차수(order of magnitude) 만큼 추가로 감소하여, 제안된 구조가 저전력 구동에 매우 효과적임을 입증했습니다.

활용 방안 및 기대효과

활용 방안

• 모바일 기기 및 가전제품용 고성능 저전력 비휘발성 메모리

• CMOS 공정 호환성을 활용한 마이크로컨트롤러(MCU) 및 시스템 온 칩(SoC)용 내장 메모리

• 인공지능(AI) 가속기 및 뉴로모픽 컴퓨팅 시스템의 시냅스 소자

• 혹독한 환경(고온, 방사선)에서 작동해야 하는 항공우주 및 의료 기기용 메모리

기대효과

• 다양한 전자기기의 전력 소비를 획기적으로 절감하여 배터리 사용 시간을 연장하고 에너지 효율을 극대화합니다.

• 다중 셀(MLC) 동작을 통해 메모리 저장 밀도를 높여 소형화 및 고용량화에 기여합니다.

• 기존 DRAM이나 플래시 메모리의 기술적 한계를 뛰어넘어 차세대 메모리 시장을 선도할 수 있는 핵심 기술 경쟁력을 확보합니다.

시장 동향

시장 규모 및 성장 전망

글로벌 ReRAM 시장 규모는 2024년 8억 3,352만 달러로 평가되었으며, 예측 기간 동안 연평균 성장률(CAGR) 17.20%로 성장하여 2032년에는 29억 6,715만 달러에 도달할 것으로 예상됩니다. (출처)

주요 플레이어 및 경쟁 환경

차세대 비휘발성 메모리 시장은 삼성전자, SK하이닉스와 같은 기존 메모리 강자와 Crossbar와 같은 ReRAM 기술 전문 기업들이 기술 개발을 주도하며 경쟁하고 있습니다. (출처)

산업 동인 및 기회 요인

1. AI 및 엣지 컴퓨팅 확산: 인공지능, 자율주행차, IoT 기기 등에서 대용량 데이터를 빠르게 처리하기 위한 고성능, 저전력 메모리 수요가 급증하고 있습니다.

2. 기존 메모리의 기술적 한계: ReRAM은 기존 플래시 메모리보다 빠른 속도, 높은 내구성, 낮은 전력 소비를 제공하며 유망한 대안으로 부상하고 있습니다.

3. CMOS 공정 호환성: 기존 반도체 제조 공정에 쉽게 통합할 수 있어 비용 효율적으로 내장 메모리를 개발할 수 있는 장점이 있습니다.

4. 뉴로모픽 컴퓨팅의 성장: 인간의 뇌를 모방하는 뉴로모픽 칩에서 ReRAM이 시냅스 역할을 수행할 수 있어 3세대 AI 반도체 기술로 주목받고 있습니다.
