발명의 배경과 필요성

기술의 배경과 문제점

• 기존 반도체 나노입자 영상화 기술: Cd(카드뮴), Te(텔루륨)과 같은 독성 원소를 포함하여 인체 내 대사가 불가능하고 잠재적 독성 문제가 있습니다.

• 생체적합성 ZnS 나노입자: 생체 친화적이지만 자외선(UV) 영역의 빛을 흡수하기 때문에, 조직 투과 깊이가 얕아 심부 조직 영상화에 한계가 있습니다.

• 기존 3광자 영상화 기술: 이론적으로 해상도가 높지만, 본질적으로 양자역학적 효율이 매우 낮아 실제 생물의학적 영상화 기술로 구현되지 못하고 있었습니다.

기술의 필요성

• 안전한 고해상도 영상 프로브: 인체에 무해하면서도 세포 수준 이하의 미세 구조까지 관찰할 수 있는 새로운 생체적합성 영상 프로브 개발이 시급합니다.

• 심부 조직 영상화 한계 극복: 피부나 조직의 산란 효과를 최소화하고 깊은 곳에 위치한 병변까지 선명하게 영상화할 수 있는 기술이 필요합니다.

• 실용적인 3광자 영상화 구현: 낮은 효율 문제를 해결하여 3광자 영상화의 장점(고해상도, 고대비)을 실제 생체 영상에 적용할 수 있는 기술이 요구됩니다.

구현 방법

기술의 원리

본 발명은 망간(Mn)이 도핑된 황화아연(ZnS) 나노입자를 핵심으로 하는 다광자 광학 영상화제 기술입니다. 근적외선 펄스 레이저를 이용한 3광자 여기(Three-Photon Excitation) 과정을 통해, 기존 기술의 한계를 극복하고 고해상도 심부 조직 영상화를 가능하게 합니다.

• 핵심 소재: 생체적합성이 높은 망간 도핑 ZnS 나노입자를 사용합니다.

• 발광 원리: 3광자 여기 후, 도핑된 망간(Mn²⁺) 이온이 580nm 파장의 강한 오렌지색 인광(phosphorescence)을 발생시켜, 조직의 자가형광(청색-녹색 영역)과 명확히 구분됩니다.

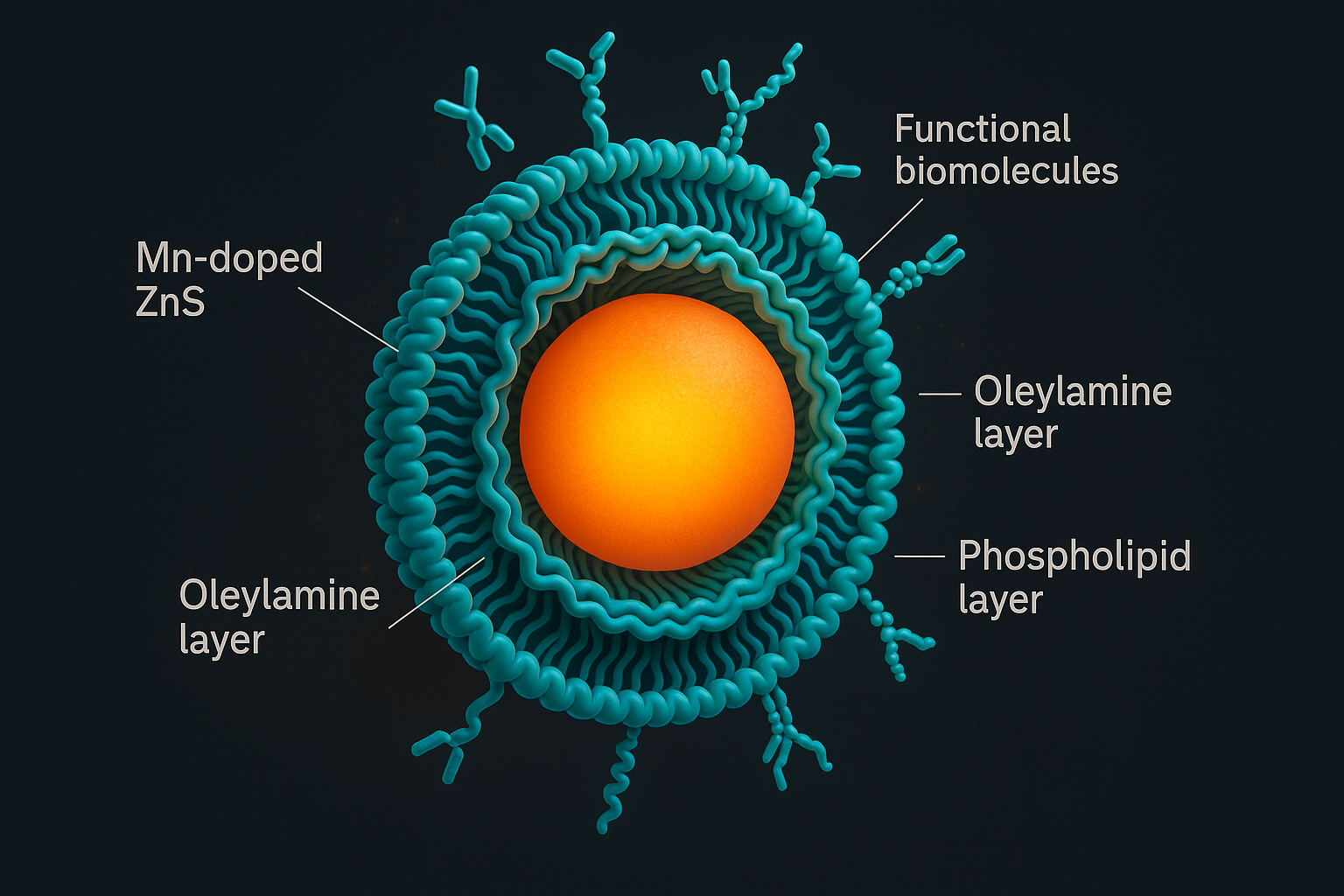

• 표적화 기능: 나노입자 표면을 포스포리피드(phospholipid)로 코팅하고 특정 펩타이드, 항체 등 기능성 생체분자를 접합하여, 원하는 종양 세포나 조직에 선택적으로 전달됩니다.

구체적인 구현 방법

1. 나노입자 합성: 디벤질아민 용매 내에서 염화아연(ZnCl2)과 염화망간(MnCl2)을 황(S)과 고온 반응시켜 콜로이드성 ZnS:Mn 나노입자를 합성합니다.

2. 표면 코팅: 합성된 소수성 나노입자를 물에 분산시키기 위해 mPEG-PE와 같은 포스포리피드로 코팅하여 수용성 마이셀(micelle)을 형성합니다.

3. 기능성 분자 접합: 아미노-PEG-PE를 이용하여 표면을 활성화시킨 후, 종양표적 펩타이드(예: RGD, LyP-1)나 항체 단백질과 같은 기능성 생체분자를 화학적으로 결합시켜 최종 나노입자 접합체를 완성합니다.

기술의 장점

• 높은 생체적합성: 인체 구성 성분인 아연(Zn)과 황(S)을 기반으로 하여 독성이 매우 낮아 임상 적용에 유리합니다.

• 고해상도 심부 조직 영상화: 3광자 여기 방식을 통해 2광자 방식보다 더 높은 공간 해상도(실험적으로 272 nm 달성)로 피부 아래 100μm 깊이의 종양 혈관까지 영상화합니다.

• 뛰어난 광안정성: 일반적인 유기 형광염료(로다민 6G 등)에 비해 월등히 뛰어나, 장시간 반복적인 영상 촬영에도 신호 감소가 거의 없습니다.

• 효율적인 영상화 및 낮은 광독성: 매우 큰 3광자 작용 단면을 가져, 낮은 레이저 출력(약 1.35mW)으로도 충분한 영상 휘도를 얻을 수 있어 살아있는 세포나 조직의 손상을 최소화합니다.

실험 및 결과

실험의 목적

본 발명은 망간으로 도핑된 ZnS 나노입자 접합체의 3광자 여기 과정을 이용한 고해상도 영상화 성능을 검증하고, 기존 영상화 기술 대비 우수성(생체적합성, 광안정성, 해상도 등)을 입증하는 것을 목적으로 합니다.

실험 방법 및 과정

1. ZnS:Mn 나노입자 합성 및 특성 분석: 나노입자를 합성하고 TEM, 광발광(PL) 스펙트럼, 3광자 발광 특성 등을 분석하여 물리화학적 특성을 규명했습니다.

2. 시험관 내(In-vitro) 3광자 영상화: 인간 유방암 세포(MDA-MB 435)에 나노입자-LyP 1 접합체를 처리하여 세포 표적화 및 아회절 한계 해상도의 영상화 성능을 평가했습니다.

3. 생체 내(In-vivo) 3광자 영상화: 유방암 종양을 이식한 마우스에 나노입자-RGD 접합체를 정맥 주사하여, 비침습적으로 종양 혈관구조를 영상화하고 생체 분포를 확인했습니다.

4. 광안정성 및 세포독성 평가: 기존 형광 염료 및 CdSe 기반 독성 나노입자와의 비교 실험을 통해 본 발명 나노입자의 우수한 광안정성과 높은 안전성을 정량적으로 입증했습니다.

실험 결과

세포독성 평가 결과, 본 발명의 ZnS:Mn 나노입자는 CdSe 기반 나노입자에 비해 월등히 낮은 독성(높은 IC50 값)을 보였습니다. 또한, 생체 내 독성 평가를 위한 혈청 화학검사에서도 모든 수치가 정상 범위 내에 있어 높은 생물학적 안전성을 입증했습니다.

표 1. 다양한 세포주에 대한 나노입자별 세포독성(IC50) 비교

ZnS:Mn 나노입자 투여 후 시간에 따른 혈청 생화학 검사 결과

정상 범위: AST (U/L): 74-143 (2), ALT (U/L): 35-80 (1), ALP (U/L): 314.9-473.1 (3), BUN (mg/dL): 10-21 (1), CREA (mg/dL): 0.5-1.0 (1). (1) 실험 동물에 대한 기준값(Research animal resources, University of Minnesota, USA)(http://www.ahc.umn.edu/rar/refvalues.html) (2) Crl:WI (Han)에 대한 임상 실험 파라미터(Giknis and Clifford, 2008. Charles river) (3) SLC, Inc. (Japan)으로부터 얻은 혈청 생화학 데이터쉬트 (http://www.labanimal.co.kr)

표 2. ZnS:Mn 나노입자 투여 후 시간에 따른 혈청 생화학 검사 결과

활용 방안 및 기대효과

활용 방안

• 정밀 암 진단: 종양 특이적 항체나 펩타이드를 접합하여 암세포를 정밀하게 표적하고, 종양 미세혈관 구조 및 전이 과정을 고해상도로 영상화하여 조기 진단율을 높입니다.

• 신약 개발 및 약물 전달 연구: 약물이 표적 세포에 도달하고 상호작용하는 과정을 실시간으로 시각화하여 신약 후보물질의 효능을 신속하고 정확하게 평가합니다.

• 뇌과학 및 신경질환 연구: 혈뇌장벽(BBB)을 투과할 수 있도록 설계하여 뇌 속 신경세포의 활동이나 퇴행성 뇌질환의 진행 과정을 심도 있게 관찰하는 데 활용합니다.

• 기초 생명과학 연구 도구: 세포 내 소기관의 움직임, 단백질 간 상호작용 등 기존 현미경으로 관찰하기 어려웠던 복잡한 생명 현상을 규명하는 핵심 도구로 사용됩니다.

기대효과

• 차세대 바이오 이미징 시장 선도: 독보적인 3광자 영상화 기술을 바탕으로 고부가가치 진단 및 연구 시장에서 기술적 우위를 확보하고 시장을 선도할 수 있습니다.

• 국민 보건 증진: 안전하고 정확한 진단 기술을 통해 질병 조기 발견율을 높이고 치료 효과를 극대화하여 국민 건강 증진에 기여합니다.

• 신약 개발 비용 및 기간 단축: 전임상 단계에서 약물 효능을 빠르고 정확하게 스크리닝하여 신약 개발의 성공률을 높이고, 전체적인 비용과 시간을 절감하는 데 기여합니다.

시장 동향

시장 규모 및 성장 전망

본 기술과 관련된 바이오 이미징 시장은 가파른 성장세를 보이고 있습니다. 글로벌 이광자 현미경 시장은 2023년 1억 4,600만 달러에서 연평균 5.2% 성장하여 2027년에는 1억 8,500만 달러에 이를 것으로 전망됩니다. (출처)

• 전임상 이미징 시장: 2028년 32억 달러 규모로 성장할 것으로 예상되며, 광학 이미징 장비가 가장 큰 비중(38.2%)을 차지합니다. (출처)

• 양자점(Quantum Dot) 시장: 본 기술의 소재인 ZnS 나노입자가 속한 시장으로, 2026년 85억 6,700만 달러까지 확대될 전망입니다. 특히 의료용 디바이스 분야는 연평균 55.4%의 폭발적인 성장이 예상됩니다. (출처)

• AI 의료 영상 기기 시장: 고해상도 영상 데이터 분석에 필수적인 AI 기술 시장은 2029년 96억 9백만 달러 규모로 급성장할 것으로 예측되어, 본 기술과의 시너지가 기대됩니다. (출처)

주요 플레이어 및 경쟁 환경

현재 다광자 현미경 및 관련 이미징 기술 분야에서는 여러 기업과 연구기관이 기술 개발을 주도하고 있으며, 특히 국내에서는 KAIST의 원천 기술을 이전받은 아이빔테크놀로지 등이 상용화에 앞장서고 있습니다.

산업 동인 및 기회 요인

1. 고령화 및 만성 질환 증가: 암, 신경 질환 등 정밀한 조기 진단이 중요한 질병의 발병률 증가로 고성능 영상 기술에 대한 수요가 지속적으로 확대되고 있습니다.

2. 쓸만한 이광자/다광자 표지자 부족: 다광자 현미경의 성능은 우수하지만, 이를 뒷받침할 고성능, 고안전성 표지자가 부족한 상황입니다. 본 기술과 같은 혁신적인 나노입자 표지자가 상용화될 경우, 관련 현미경 시장의 폭발적인 성장을 견인할 수 있습니다. (출처)

3. 비카드뮴계 소재 수요 증가: 환경 및 인체 유해성 문제로 카드뮴 등 중금속 사용 규제가 강화되면서, ZnS와 같은 친환경, 고안전성 나노소재의 가치가 더욱 부각되고 있습니다. (출처)
