극미세 산화철 나노입자 기반 자기공명영상 t1 조영제

발명의 배경과 필요성

기술의 배경과 문제점

• 자기공명영상(MRI)은 조영제를 사용하여 영상의 대조도를 높여 진단의 정확성을 향상시킵니다. 조영제는 영상 신호를 높이는 T1 조영제(Positive)와 낮추는 T2 조영제(Negative)로 나뉩니다.

• 기존 T2 조영제로 사용되는 산화철 나노입자(SPIO)는 원하는 부위가 어둡게 보이는 음조영 방식으로, 대비 효과가 크지 않고 실제보다 넓은 영역이 조영되는 '블루밍 효과' 단점이 있습니다.

• 반면, T1 조영제는 원하는 부위를 밝게 보여 임상적으로 선호되며, 주로 가돌리늄(Gd) 기반 조영제가 사용되어 왔습니다. 하지만 1970년대 개발 이후 큰 기술적 진전이 없는 상태입니다.

• 최근 가돌리늄 조영제는 심각한 부작용 문제에 직면했습니다. 유리 가돌리늄의 독성으로 인한 피부 및 장기 경화반응, 뇌 조직에 영구적으로 가돌리늄이 침착되는 사례가 보고되면서 안전성에 대한 위험성이 크게 부각되었습니다.

기술의 필요성

• 가돌리늄 기반 조영제의 입증된 위험성으로 인해 이를 대체할 수 있는 안전한 T1 조영제 개발이 시급합니다.

• 특히 만성신부전 환자의 경우, 신원성 전신섬유증 위험 때문에 가돌리늄 조영제 사용이 금지되어 있어 이들을 위한 안전한 MRI 조영제가 절실히 필요한 상황입니다.

• 정확도가 높고 임상에서 선호되는 T1 강조영상을 안전하게 활용하기 위해서는, 기존 가돌리늄 조영제와 동등하거나 그 이상의 성능을 가지면서도 인체에 무해한 새로운 나노입자 기반 조영제 기술이 필요합니다.

구현 방법

기술의 원리

• 본 기술은 기존 가돌리늄 조영제를 대체하기 위한 극미세 산화철 나노입자(USPIO) 기반의 새로운 T1 조영제를 제공합니다.

• 핵심 원리는 산화철 나노입자의 크기를 직경 6nm 이하로 제어하는 것입니다. 이 크기에서는 입자의 자기적 특성이 초상자성에서 상자성으로 바뀌어, T2 효과의 간섭 없이 효율적인 T1 조영 효과를 나타냅니다.

• 소수성인 산화철 나노입자 코어를 체내에 적용하기 위해, 비이온성 계면활성제를 이용한 마이셀 봉입(micelle encapsulation) 방식으로 표면을 친수화합니다. 이 방식은 입자의 뭉침 없이 안정적인 분산 상태를 유지하며, 수화반지름의 증가를 최소화합니다.

구체적인 구현 방법

1. 미세 산화철 나노입자 코어 제조: 올레산철 착물, 지방산 등을 고온에서 반응시켜 직경 6nm 이하의 균일한 크기(PDI 0.2 이하)를 갖는 코어를 합성합니다.

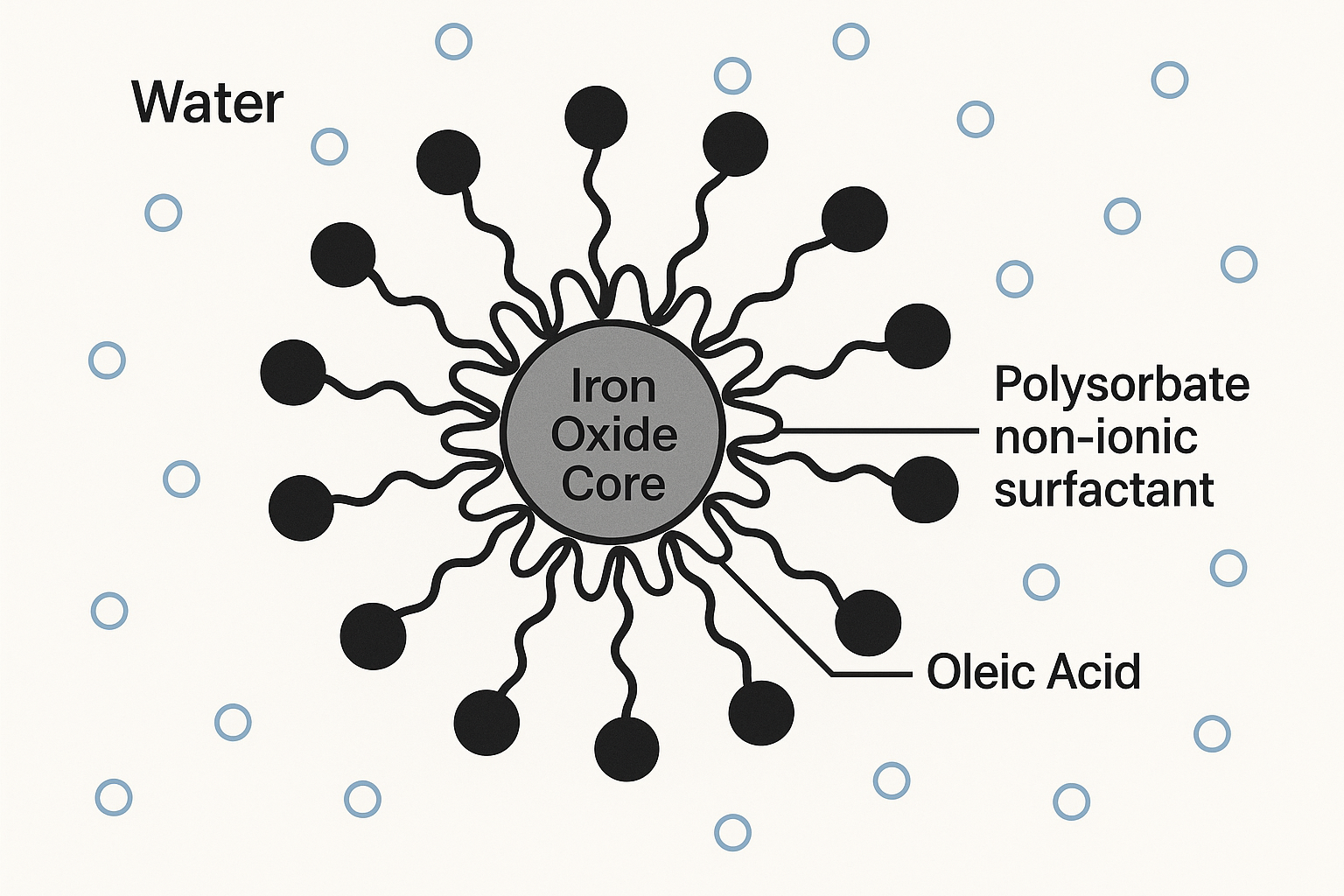

2. 마이셀 봉입을 통한 친수화: 폴리소르베이트와 같은 비이온성 계면활성제를 포함하는 마이셀 용액에 코어 입자를 분산시킵니다. 계면활성제의 소수성 부분이 코어 표면에 결합하고, 친수성 부분이 바깥을 감싸면서 물에 안정적으로 분산되는 나노입자를 형성합니다.

3. 다중분석 플랫폼 기능 부여 (선택): '클릭 화학' 반응을 이용하여 코어 표면에 특정 질환 표적 물질, 형광 물질 등을 결합할 수 있는 링커를 도입합니다. 이 과정은 친수화와 동시에 '원스텝(one-step)'으로 진행 가능하여 공정을 단순화하고 대량 생산을 용이하게 합니다.

4. 분리 및 정제: 밀도 기울기 원심분리법을 사용하여 원하는 크기의 친수화된 나노입자만을 효율적으로 분리하고 정제하여 높은 수율을 확보합니다.

기술의 장점

• 높은 생체 적합성: 인체의 주요 구성 원소인 철(Iron) 기반으로, 가돌리늄과 달리 체내 축적이나 독성 부작용 발생 가능성이 매우 낮습니다.

• 균일하고 우수한 조영 효과: 균일한 크기(PDI 0.2 이하)의 나노입자로 제조되어 안정적이고 일정한 T1 조영 효과를 나타냅니다.

• 긴 영상 관찰 시간: 혈관 내에서 1~2시간 동안 체류하며 안정적인 영상 확보가 가능하여, 병소 관찰 및 타겟팅에 유리합니다.

• 우수한 체외 배출: 균일한 극미세 크기로 인해 인체에 축적되지 않고 신장과 간을 통해 안전하게 배출됩니다.

• 대량 생산 용이성: 친수화 및 기능화 공정이 간편하고 재현성이 높아, 반복 실험에서 평균 90% 이상의 높은 수득률을 보여 산업화에 유리합니다.

실험 및 결과

실험의 목적

본 연구의 실험들은 개발된 '극미세 산화철 나노입자 T1 조영제'의 물리화학적 특성, 안정성, 생체 내 동태 및 조영 성능을 종합적으로 평가하여, 기존 가돌리늄 조영제를 대체할 수 있는 임상적 유효성과 안전성을 검증하는 것을 목표로 합니다.

실험 방법 및 과정

1. 체외/체내 안정성 평가: 증류수 및 사람 혈청에 나노입자를 분산시켜 장기간 보관하며 입자 크기 변화(DLS 측정)와 응집 발생 여부를 관찰했습니다.

2. 대량생산 및 수율 평가: 동일한 조건에서 5회 반복적으로 친수화 공정을 진행하여 평균 수득률과 결과물의 균일성을 평가했습니다.

3. 생체 내 분포 확인: 방사성 동위원소(Cu-64)를 나노입자에 표지한 후, PET과 MRI 영상을 동시에 촬영하여 체내에서의 이동 경로와 분포를 정량적으로 분석했습니다.

4. 키트화 가능성 평가: 나노입자 수용액을 건조시켜 고체상으로 만든 뒤, 다시 증류수에 분산시켜 입자의 크기와 분산도가 유지되는지 확인했습니다.

5. 동물실험 (토끼): 토끼에게 본 발명의 나노입자와 가돌리늄 조영제를 각각 투여한 후, 시간에 따른 주요 장기 및 혈관에서의 MRI 조영 증강 효과를 비교 분석했습니다.

실험 결과

실험 결과, 본 발명의 극미세 산화철 나노입자는 뛰어난 안정성과 조영 효과를 보였습니다. 체외 안정성 실험에서 5nm 이하의 입자들은 한 달 이상 안정적인 크기를 유지했으며, 사람 혈청 내에서도 20일 이상 응집 없이 안정된 상태를 유지했습니다. 아래는 입자 크기별 안정성 평가 결과입니다.

친수화된 산화철 나노입자의 체외 안정성 평가 결과

토끼를 이용한 동물실험에서는 가돌리늄 조영제 대비 약 절반 수준의 초기 신호 강도를 보였으나, 혈관 내에서 훨씬 더 오래 머물며 지속적인 조영 효과를 나타냈습니다. 이는 가돌리늄 조영제가 빠르게 배출되는 것과 달리, 본 나노입자는 1~2시간 동안 혈관 조영이 가능함을 시사합니다. 아래 그래프는 시간에 따른 두 조영제의 MRI 신호 강도 변화를 보여줍니다.

또한, 대량 생산 공정에서 평균 90% 이상의 높은 수득률을 기록했으며, 건조 후 재분산 시에도 초기 물성을 그대로 유지하여 키트화 가능성을 확인했습니다. 이러한 결과들은 본 기술의 임상적 적용 가능성과 산업적 가치가 매우 높음을 입증합니다.

활용 방안 및 기대효과

활용 방안

• 안전한 T1 조영제: 가돌리늄 조영제의 부작용 위험을 피하고 싶은 모든 MRI 검사 대상자에게 안전한 대안으로 사용될 수 있습니다.

• 특수 환자군 적용: 신기능 저하 환자, 임산부, 소아 등 기존 조영제 사용에 제약이 있었던 환자군에게 안전하게 적용 가능한 MRI 조영제로 활용됩니다.

• 다중 진단 플랫폼: '클릭 화학'을 통해 질병 표적 물질이나 형광 물질을 부착하여, 특정 암이나 질환 부위를 정밀하게 타겟팅하는 분자 영상 진단 기술로 확장할 수 있습니다.

• 장시간 혈관 조영: 혈관 내 체류 시간이 길다는 장점을 활용하여, 혈관 질환(예: 동맥경화, 혈전)의 정밀 진단 및 추적 관찰에 유용하게 사용될 수 있습니다.

기대효과

• 의료 안전성 증대: 가돌리늄 조영제의 잠재적 독성 및 부작용 문제를 근본적으로 해결하여 MRI 검사의 안전성을 획기적으로 향상시킬 수 있습니다.

• 의료 시장의 미충족 수요 충족: 안전한 조영제를 필요로 하는 거대한 시장의 요구를 충족시키며, 새로운 시장을 창출할 수 있는 잠재력을 가집니다.

• 경제적 및 산업적 파급효과: 간편하고 효율적인 대량 생산 공정을 통해 높은 가격 경쟁력을 확보하고, 관련 전후방 산업(나노소재, 진단기기, 신약 개발)의 동반 성장을 견인할 것으로 기대됩니다.

시장 동향

시장 규모 및 성장 전망

글로벌 MRI 조영제 시장은 꾸준한 성장세를 보이고 있습니다. 연평균 3.01% 성장하여 2026년에는 64억 달러(약 8조 8천억 원) 규모를 형성할 것으로 전망됩니다. 더 넓은 범위의 영상 조영제 전체 시장은 2030년까지 연평균 5%의 성장률을 기록할 것으로 예상됩니다.(출처: 팜젠사이언스, 이미징 에이전트 시장 규모 및 점유율 보고서)

• 성장 동력: 암, 심혈관 질환 등 만성 질환의 전 세계적인 발병률 증가, 영상 유도 시술 수요 증가, 그리고 혁신적인 조영제 개발을 위한 R&D 투자 확대가 시장 성장을 이끌고 있습니다.

• 기술 트렌드: 나노기술을 접목하여 특정 질병을 타겟팅하는 진단용 나노 조영제 개발이 활발히 이루어지고 있으며, 이는 단순 진단을 넘어 치료 목적으로까지 활용 범위를 넓히고 있습니다.

주요 플레이어 및 경쟁 환경

가돌리늄 조영제의 안전성 문제에 대한 우려가 커지면서, 시장은 안전한 대체제를 적극적으로 모색하고 있습니다. 이러한 변화 속에서 산화철 나노입자 기반 조영제를 개발하는 기업들이 새로운 경쟁 구도를 형성하고 있습니다.(출처: FirstWord Pharma, AJR)

산업 동인 및 기회 요인

1. 안전한 조영제에 대한 높은 시장 수요: 가돌리늄 기반 조영제(GBCAs)의 독성 문제로 인해, 의료계와 환자들 사이에서 더 안전하고 독성이 적은 대체 조영제에 대한 강력한 요구가 존재합니다. 이는 새로운 기술이 시장에 진입할 수 있는 가장 큰 기회 요인입니다. (출처: ACS Nano, PMC)

2. T1 조영제로서 나노입자의 부상: 과거 T2 조영제로 주로 연구되던 산화철 나노입자가, 5nm 미만의 초미세 크기로 제작될 경우 우수한 T1 조영 효과를 보인다는 사실이 밝혀지면서 연구 및 시장의 관심이 급증하고 있습니다.

3. 상당한 미충족 의료 수요(Unmet Needs): 아직 기존 GBCA와 동등한 성능을 갖춘 안전한 대체제가 시장에 확고히 자리 잡지 못했습니다. 특히 신장 기능이 손상된 환자 등 특정 환자군에서 안전하게 사용할 수 있는 조영제에 대한 미충족 수요가 커, 이 시장을 공략할 경우 높은 성공 가능성을 가집니다.
