발명의 배경과 필요성

기술의 배경과 문제점

• 열전 기술은 열에너지와 전기에너지를 직접 변환할 수 있어 지속 가능한 전력 생산 및 에너지 저장 수단으로 주목받고 있습니다.

• 기존에는 AgPb m SbTe m +2, SrTe-doped PbTe 등 다양한 열전 소재가 제안되었지만, 에너지 전환 효율을 더욱 높이기 위한 연구가 지속적으로 요구되는 상황이었습니다.

기술의 필요성

• 기존 소재의 한계를 뛰어넘어, 열전 성능이 획기적으로 개선된 새로운 조성의 열전 반도체 화합물 개발이 시급한 과제였습니다.

• 특히, 기존의 열역학적 상 평형의 한계를 극복하고, 우수한 물성과 안정성을 동시에 갖는 신소재 합성법에 대한 필요성이 대두되었습니다.

구현 방법

기술의 원리

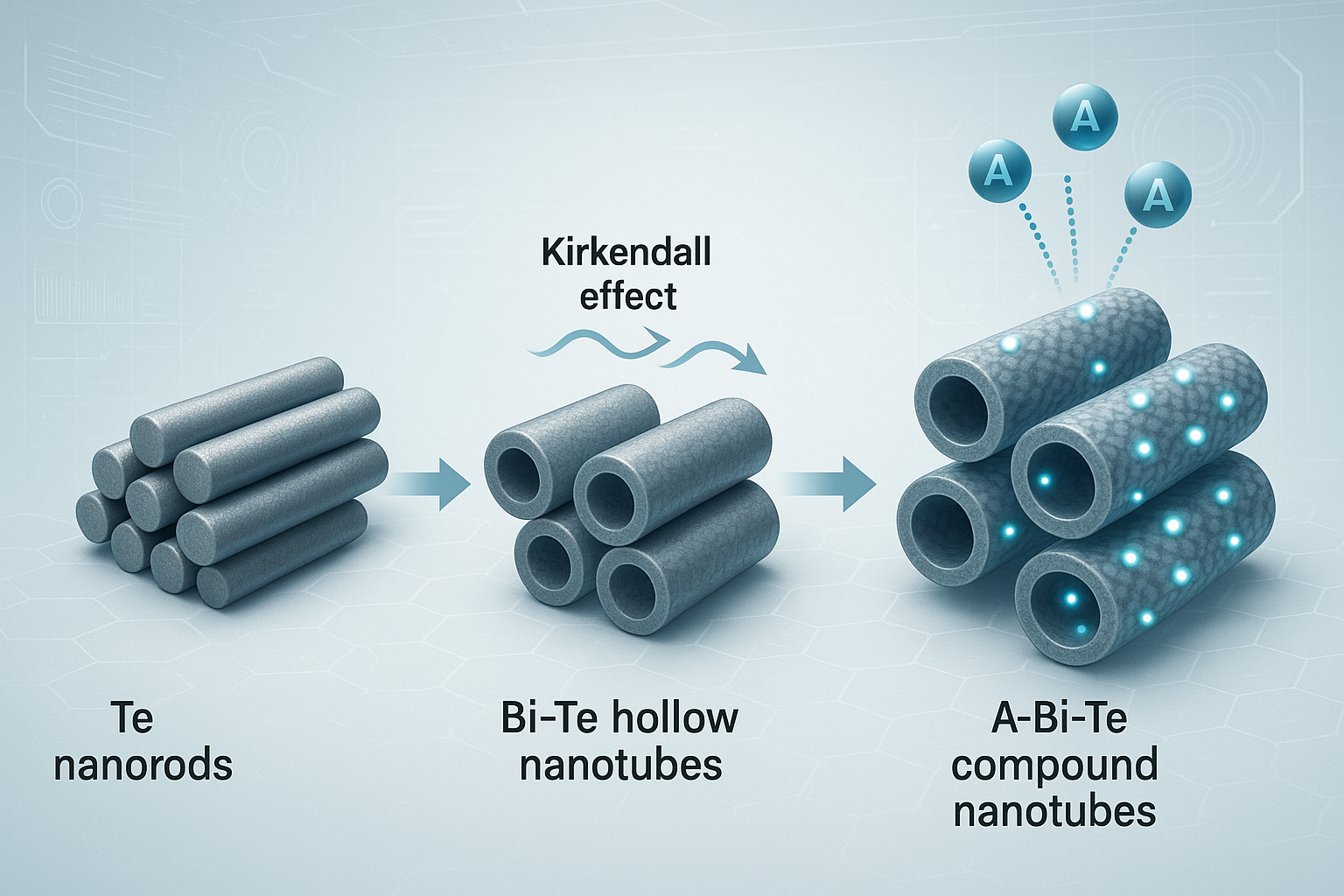

• 본 발명은 나노화학적 합성 방법을 통해 기존의 조성 한계를 극복하는 새로운 A-Bi-Te 화합물을 제조합니다.

• 핵심 원리는 Te 나노로드에 결합된 PVP(polyvinylpyrrolidone) 리간드를 확산 장벽(diffusion barrier)으로 활용하여 Bi 이온과의 반응 속도를 정밀하게 제어하는 것입니다.

• 이 과정에서 Te 이온의 외부 확산이 Bi 이온의 내부 확산보다 빠르게 일어나는 커켄달 효과(Kirkendall effect)가 발생하여, 내부에 빈 공간이 있는 할로우(hollow) 구조의 Bi-Te 나노튜브가 형성됩니다.

구체적인 구현 방법

1. Te 나노로드 형성: PVP 리간드가 결합된 Te 나노로드를 합성합니다.

2. Bi-Te 나노튜브 형성: 형성된 Te 나노로드를 Bi 전구체 용액과 150 ~ 170℃에서 반응시켜 과잉 Te를 포함하는 할로우 구조의 Bi-Te 나노튜브를 형성합니다.

3. 알칼리 금속(A) 도핑: Bi-Te 나노튜브에 칼륨(K)과 같은 알칼리 금속을 130 ~ 150℃에서 도핑하여 최종 A-Bi-Te 나노튜브를 합성합니다.

4. 벌크 펠렛 제작: SPS(Spark Plasma Sintering) 공정을 통해 나노튜브를 고밀도의 벌크 펠렛 형태로 제작하며, 이 과정에서 잔존 PVP 리간드를 제거합니다.

기술의 장점

• 신규 조성 화합물: 기존 Bi-Te계 상태도를 벗어나는 과잉 Te를 포함하면서도 안정적인 화합물 합성이 가능합니다.

• 우수한 물성: 높은 상 균일성과 열 안정성을 가지며, 단일 용융점을 나타냅니다.

• 향상된 열전 성능: 300 ~ 480K 온도 범위에서 22㎼cm⁻¹K⁻² 이상의 높은 역률(Power Factor)과 0.6 이상의 우수한 열전성능지수(ZT)를 달성합니다.

• 다양한 형태 제작: 독특한 할로우 구조를 가지며, 필요에 따라 나노튜브, 나노입자, 벌크 펠렛 등 다양한 형태로 제작할 수 있습니다.

실험 및 결과

실험의 목적

본 발명의 나노화학적 방법으로 합성된 A-Bi-Te 화합물이 기존의 고온 고상 반응법으로 제작된 화합물과 비교하여 구조적, 열적, 전기적 특성에서 어떠한 우수성을 보이는지 정량적으로 검증하는 것을 목적으로 합니다.

실험 방법 및 과정

1. 실험군 및 비교군 제작: 본 발명에 따른 Bi₂Te₃.₁₄ 및 K₀.₀₆Bi₂Te₃.₁₈ 벌크 펠렛(실험군)과, 고온 고상 반응법으로 제작된 Bi₂Te₃ 및 K₀.₀₂Bi₂Te₃(비교군)을 준비합니다.

2. 구조 및 열적 특성 분석: XRD, TGA, DSC, SEM, STEM 분석을 통해 각 샘플의 결정 구조, 상 균일성, 열 안정성, 미세 구조를 비교 분석합니다.

3. 열전 특성 측정: 온도 변화(300K ~ 480K)에 따른 제벡 계수, 전기 전도도, 열 전도도를 측정하여 최종적으로 역률(PF) 및 열전성능지수(ZT)를 계산하고 비교합니다.

실험 결과

실험 결과, 본 발명에 따라 제조된 K₀.₀₆Bi₂Te₃.₁₈ 벌크 펠렛은 비교군 대비 월등히 높은 열전 성능을 나타냈습니다. 특히 350K 온도에서 열전성능지수(ZT)가 최대 1.14에 도달하여, 상용화 가능성이 매우 높은 우수한 성능을 입증하였습니다. 이는 도핑된 칼륨에 의한 구조적 변위가 격자 열 전도도를 효과적으로 낮추는 동시에, 높은 전기 전도도와 제벡 계수를 유지했기 때문입니다.

활용 방안 및 기대효과

활용 방안

• 자동차 및 산업 폐열 발전 시스템

• 차세대 웨어러블 및 모바일 기기의 자가 발전 전원

• 배터리 교체가 필요 없는 무선 센서 네트워크(WSN)용 반영구 전원

• 체온을 이용하는 인체 삽입형 의료기기 전원

기대효과

• 에너지 효율 극대화: 일상 및 산업 현장에서 버려지는 막대한 양의 열에너지를 유용한 전력으로 회수하여 에너지 효율을 극대화합니다.

• 친환경 에너지 솔루션: 화석 연료 의존도를 낮추고 CO₂ 배출 감소에 기여하는 차세대 친환경 에너지 기술입니다.

• 신시장 창출 및 기술 경쟁력 확보: 고성능 열전소자 상용화를 통해 다양한 응용 분야에서 새로운 시장을 창출하고, 독자적인 소재 합성 기술로 글로벌 기술 경쟁력을 확보할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

글로벌 열전 모듈 시장은 2023년 5억 3,930만 달러로 평가되었으며, 2032년까지 16억 1,660만 달러로 성장할 것으로 예상됩니다. 이 기간 동안 연평균 성장률(CAGR)은 13.5%를 기록할 전망입니다. (출처)

• 특히 열전 성능 지수(ZT)가 2.0을 넘어서게 되면, 기존의 폐열 회수 시장을 넘어 태양열, 지열 등 자연 에너지를 활용한 발전이 가능해져 시장이 폭발적으로 성장할 것으로 예측됩니다.

• 열전 에너지 하베스팅 단독 시장은 2012년 3,168만 달러에서 2022년 7억 4,600만 달러로 이미 연평균 37.1%의 높은 성장률을 기록한 바 있습니다. (출처)

주요 플레이어 및 경쟁 환경

현재 특정 기업이 시장을 독점하기보다는, 다양한 산업 분야에서 기술 개발 및 적용이 활발히 이루어지고 있습니다. 특히 자동차 분야에서는 GM, 포드, BMW, VW, 현대자동차 등 주요 완성차 업체들이 연비 향상 및 CO₂ 배출 감소를 위해 폐열 회수 발전기 개발에 주력하고 있으며, 다양한 응용 분야에서 시장 참여가 확대되고 있습니다.

산업 동인 및 기회 요인

1. 에너지 효율 및 환경 규제 강화: 전 세계적인 탄소 중립 정책으로 인해 산업 전반에서 버려지는 폐열을 회수하는 기술의 중요성이 날로 증대되고 있습니다.

2. IoT 및 웨어러블 기기 확산: 배터리 교체나 충전이 어려운 소형 전자기기의 자가 발전 솔루션에 대한 수요가 급증하며, 특히 무선 센서 네트워크(WSN) 분야는 가장 빠른 성장이 기대됩니다. (출처)

3. 전기차(EV) 시장 성장: 전기차의 배터리 열 관리 시스템(BTMS)에서의 열전 냉각 모듈 사용과 에너지 효율 향상을 위한 열전 발전 기술 채택이 확대되고 있습니다. (출처)

4. 신소재 및 나노 기술 발전: 본 기술과 같이 열전성능지수(ZT)를 획기적으로 개선하는 신소재 개발이 시장 성장을 견인하는 가장 핵심적인 요인으로 작용합니다.
