그래핀 바이오 전자 장치

발명의 배경과 필요성

기술의 배경과 문제점

• 최근 스트레스, 불규칙한 식사 습관 등 다양한 이유로 대장암을 포함한 위장관 질병이 증가하고 있습니다.

• 기존의 내시경 기술은 질병을 감지하고 치료하기 위한 충분한 해상도에서의 다중 모드형 감지, 진단 및 치료에 어려움이 있었습니다.

기술의 필요성

• 내시경에 고집적화될 수 있는 투명한 바이오 전자 장치가 필요합니다.

• 뛰어난 기계적, 열적, 전기적 물성을 가진 장치를 통해 진단 및 치료의 안정성을 높여야 합니다.

• 진단과 치료 효과를 동시에 극대화할 수 있는 다기능성 장치의 개발이 시급합니다.

구현 방법

기술의 원리

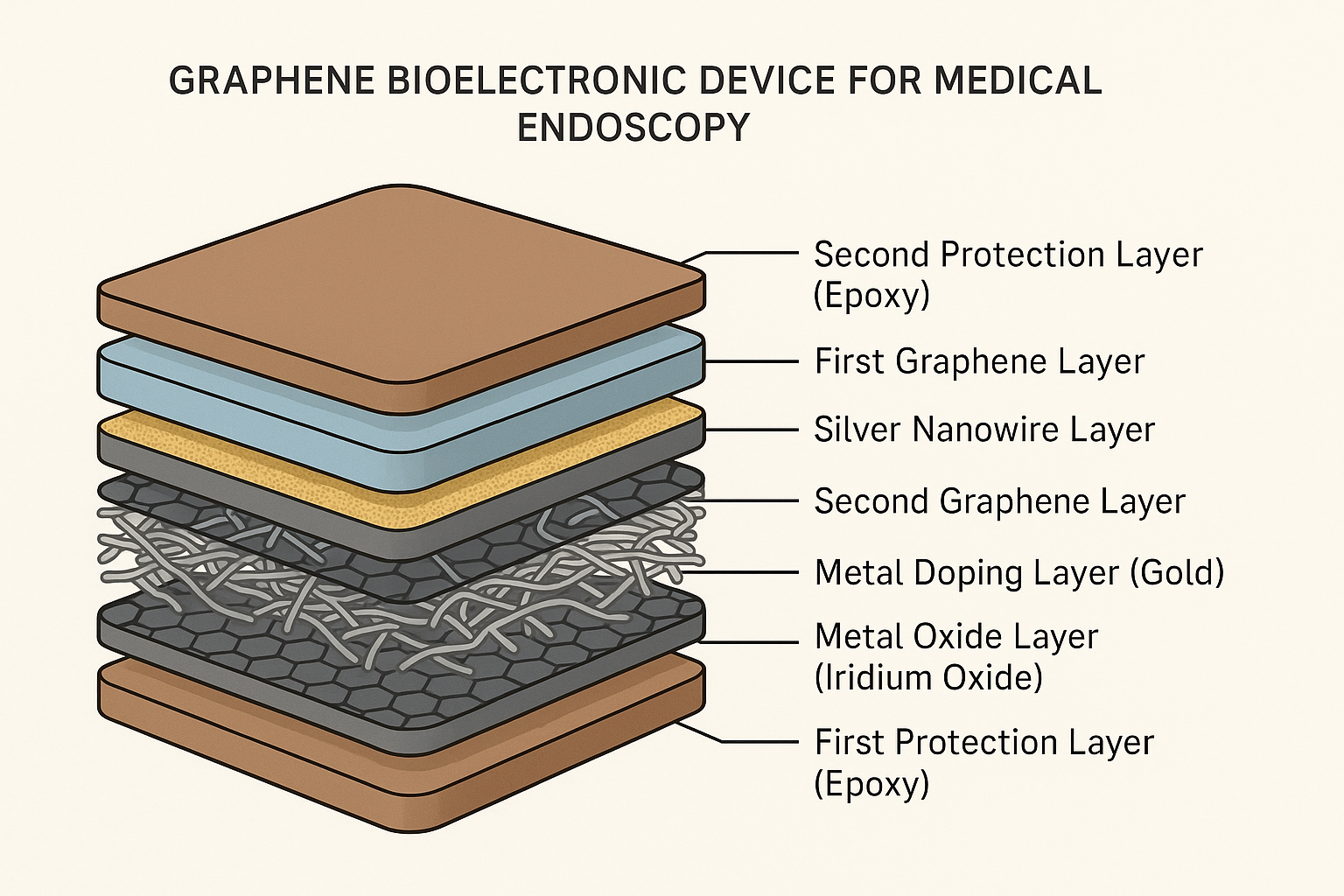

• 본 발명은 둘 이상의 그래핀층을 포함하는 그래핀 복합층을 핵심 기술로 사용합니다.

• 그래핀 복합층은 제1 그래핀층, 은 나노와이어층, 제2 그래핀층으로 구성되어 높은 투명도와 전기 전도도를 동시에 확보합니다.

• 그래핀 복합층과 금속 산화물층(예: 이리듐 산화물)을 이용하여 종양 센서, 어블레이션 전극 등 다양한 기능을 하나의 장치에 구현합니다.

• 내시경 카메라 위에 직접 부착할 수 있는 초박막 투명 구조를 통해 내시경 시스템의 고집적화를 실현합니다.

구체적인 구현 방법

1. 제1 보호층(투명 에폭시) 위에 그래핀 복합층(제1 그래핀층, 은 나노와이어층, 제2 그래핀층)을 순차적으로 배치합니다.

2. 제2 보호층을 패터닝하여 센서 및 전극이 형성될 활성 위치의 그래핀 복합층 상부면을 노출시킵니다.

3. 노출된 그래핀 표면 위에 금속 도핑층(금) 및 금속 산화물층(이리듐 산화물)을 형성하여 센서와 전극으로 활용합니다.

4. 온도 센서는 제2 그래핀층의 일부를 특정 패턴으로 가공하여 저항 변화 측정을 통한 온도 모니터링 민감도를 향상시킵니다.

기술의 장점

• 높은 투명도: 내시경 카메라 렌즈 위에 직접 부착 가능하여 시야 방해 없이 시스템의 고집적화를 이룰 수 있습니다.

• 다기능성: 종양 센싱(임피던스, pH), 고주파 어블레이션 치료, 온도/접촉/생존력 실시간 모니터링 등 진단과 치료를 동시에 수행합니다.

• 우수한 안정성: 초박막 구조로 유연성이 뛰어나 기계적 변형에 강하며, 고온의 멸균 과정과 생체 환경에서도 안정적인 성능을 유지합니다.

• 정확한 복합 치료: 치료진단 나노입자와 연계하여 광역학(PDT), 광열(PTT), 화학 치료를 결합하고, 레이저로 약물 방출을 제어하여 치료 효과를 극대화합니다.

실험 및 결과

실험의 목적

본 연구에서는 개발된 그래핀 바이오 전자 장치의 실제 성능과 임상적 유효성을 검증하기 위해, 장치의 물리적 특성, 전기화학적 안정성, 다양한 센싱 능력 및 치료 성능을 다각적으로 평가하는 실험을 수행했습니다.

실험 방법 및 과정

그래핀 바이오 전자 장치는 복잡한 반도체 공정과 나노 소재 기술을 결합하여 제작되었습니다. 주요 과정은 다음과 같습니다.

1. 니켈 희생층 위에 하부 에폭시(제1 보호층)와 그래핀 복합층(그래핀-은나노와이어-그래핀)을 형성합니다.

2. 포토리소그래피 공정을 이용해 종양 센서, 온도 센서 등 각 기능에 맞는 영역을 정밀하게 패터닝합니다.

3. 상부 에폭시층(제2 보호층)으로 전체를 캡슐화하고, 센서 및 전극으로 사용될 활성 영역만 선택적으로 노출시킵니다.

4. 화학적 식각으로 희생층을 제거한 후, PDMS 스탬프를 이용해 유연한 지지층으로 장치를 옮깁니다.

5. 노출된 활성 영역에 금 도핑과 이리듐 산화물 전기 도금을 통해 최종적으로 센서와 전극을 완성합니다.

실험 결과

제작된 그래핀 바이오 전자 장치는 다양한 테스트를 통해 우수한 성능을 입증했습니다. 주요 성능 지표는 아래 표와 같습니다.

특히, 대장암(HT-29) 세포를 이식한 쥐 모델을 이용한 체내 실험에서 본 기술의 복합 치료 효과가 탁월함을 확인했습니다. 고주파 어블레이션, 광역학 치료(PDT), 광열 치료(PTT), 화학 치료를 병행한 치료 그룹은 대조군에 비해 종양 부피가 현저하게 감소하는 결과를 보였습니다.

이러한 실험 결과들은 본 발명의 그래핀 바이오 전자 장치가 높은 안정성과 재현성을 바탕으로 암 조직을 효과적으로 진단하고, 복합적인 치료를 통해 종양을 성공적으로 제거할 수 있는 혁신적인 기술임을 입증합니다.

활용 방안 및 기대효과

활용 방안

• 대장암 진단 및 치료용 스마트 내시경: 대장암의 조기 진단, 고주파 어블레이션을 통한 종양 제거, 잔존 암세포 제거를 위한 복합 치료에 통합적으로 활용될 수 있습니다.

• 다양한 암 치료 분야로 확대: 식도암, 위암 등 다른 소화기계 암은 물론, 뇌종양과 같이 정밀한 수술이 요구되는 분야의 스마트 수술 도구로 확대 적용이 가능합니다.

• 실시간 생체 신호 모니터링: 체내에 이식하거나 부착하는 바이오센서 형태로, pH, 온도, 특정 바이오마커 등을 실시간으로 모니터링하는 장치로 활용할 수 있습니다.

기대효과

• 치료 정확도 및 성공률 향상: 진단과 치료가 하나의 장치에서 실시간 피드백을 통해 이루어져, 수술의 정밀도와 성공률을 획기적으로 높일 수 있습니다.

• 환자 부담 최소화: 최소 침습적 방식으로 정확한 부위만 치료하여 정상 조직의 손상을 줄이고, 환자의 회복 기간을 단축하며 부작용을 최소화합니다.

• 의료 비용 절감 및 효율화: 복잡했던 여러 단계의 진단 및 치료 과정을 단일화, 고집적화하여 전체적인 의료 프로세스의 효율을 높이고 비용 절감에 기여합니다.

• 차세대 의료기기 시장 선도: 그래핀이라는 신소재를 활용한 스마트 의료기기라는 새로운 시장을 개척하고, 관련 기술 분야를 선도할 수 있는 잠재력을 가집니다.

시장 동향

본 기술과 관련된 2D 나노소재 시장은 현재 상업화 초기 단계에 있으며, 기술이 성숙함에 따라 높은 성장이 기대되는 유망 분야입니다.(출처: Scribd)

시장 규모 및 성장 전망

2D 나노소재 시장은 아직 '진행 중인 기술 단계'로 분류되며, 구체적인 시장 규모 데이터보다는 잠재력에 초점이 맞춰져 있습니다. 기술이 성숙 단계에 도달하면 현재의 높은 생산 비용 문제가 해결되고, 다양한 산업에서의 수요 증가에 힘입어 시장이 본격적으로 성장할 것으로 전망됩니다.

주요 플레이어 및 경쟁 환경

현재 시장은 특정 기업이 독점하는 구도보다는, 다수의 연구 기관과 기술 기반 스타트업들이 원천 기술을 확보하고 상용화를 위해 경쟁하는 초기 단계에 있습니다. 특히 에너지, 환경, 생체의학 등 다양한 분야에서 특허 출원이 활발하게 이루어지고 있어, 향후 기술력을 갖춘 기업들이 주요 플레이어로 부상할 가능성이 높습니다.

산업 동인 및 기회 요인

1. 광범위한 적용 가능성: 전자, 에너지, 환경, 생체의학 등 고부가가치 산업 전반에 걸쳐 적용될 수 있어 막대한 시장 성장 잠재력을 가집니다.

2. 협력의 필요성 증대: 기술의 상용화를 위해서는 학계, 공급업체, 산업계, 정부 기관 간의 긴밀한 협력과 데이터 공유가 필수적이므로, 파트너십을 통한 시장 진출 기회가 많습니다.

3. 사용자 중심 제품 개발 요구: 최종 사용자의 생산성을 높일 수 있는 혁신적인 제품 설계의 필요성이 강조되면서, 실제 임상 현장의 요구를 반영한 본 기술의 시장 가치가 더욱 높아지고 있습니다.
