발명의 배경과 필요성

기술의 배경과 문제점

• 무기 나노입자의 화학적 변환은 복잡한 구조의 나노 재료를 제조하는 강력한 방법이지만, 기존의 갈바니 치환반응은 주로 금속 나노구조체에 한정되어 산화물 시스템에 적용하기 어려웠습니다.

• 에너지, 촉매, 의학 등 다양한 분야에서 응용 잠재력이 큰 중공 다금속 산화물 나노입자의 합성은 여전히 기술적으로 어려운 과제로 남아있었습니다.

기술의 필요성

• 고도의 구조적, 조성적 복잡성을 갖는 나노 구조체를 제조할 수 있는 새로운 합성법 개발이 필요합니다.

• 제어가능한 기공 구조와 조성을 갖는 중공 다금속 산화물 나노입자를 간단하고 효율적으로 제조하여, 대량 생산을 가능하게 할 기술이 요구됩니다.

구현 방법

기술의 원리

• 본 기술은 두 금속 종의 표준환원전위 차이를 이용한 갈바니 치환반응을 핵심 원리로 합니다.

• 예를 들어, Fe³⁺/Fe²⁺ 쌍의 표준환원전위(0.77V)는 Mn₃O₄/Mn²⁺ 쌍의 표준환원전위(1.82V)보다 작습니다. 이 차이로 인해 Fe²⁺ 이온은 Fe³⁺로 산화되고, 동시에 Mn₃O₄는 Mn²⁺로 환원되어 용해됩니다.

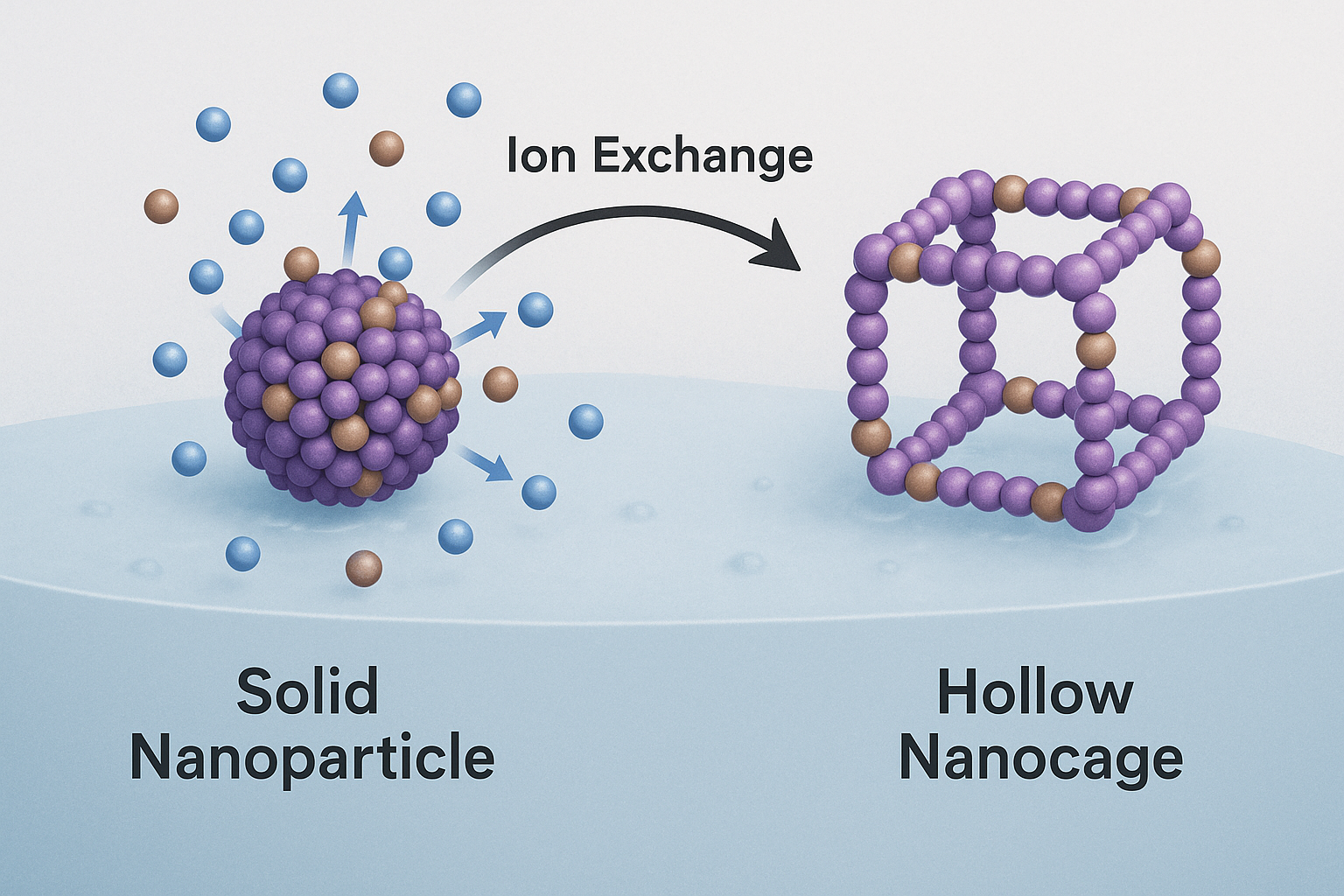

• 이 과정에서 기존 나노입자의 내부는 비워지면서 중공(hollow) 구조가 형성되고, 표면에는 새로운 금속 산화물 층이 형성되어 나노케이지(nanocage) 또는 나노박스(nanobox) 형태의 다금속 산화물 나노입자가 만들어집니다.

구체적인 구현 방법

1. 제1 전이금속 산화물 나노입자(예: Mn₃O₄), 제2 전이금속 염(예: 아이언(II) 퍼클로레이트), 물, 계면활성제(예: 올레일아민)를 혼합합니다.

2. 염산(HCl) 등과 같은 산을 추가하여 혼합물의 pH를 0.0 ~ 6.0의 산성 조건으로 조절합니다.

3. 혼합물을 30℃ ~ 100℃로 가열하여 갈바니 치환반응을 진행시킵니다.

4. 반응이 완료되면 생성물을 냉각, 원심분리, 세척하여 최종적으로 5 nm ~ 100 nm 크기의 중공 다금속 산화물 나노입자를 얻습니다.

기술의 장점

• 간단한 공정: 갈바니 치환반응을 통해 복잡한 구조의 나노입자를 손쉽게 제조할 수 있습니다.

• 구조 및 조성 제어: 반응 조건을 조절하여 기공 구조와 조성이 제어된 나노박스, 나노케이지 등 다양한 형태의 나노입자 합성이 가능합니다.

• 대량 생산 적합성: 본 제조 방법은 중공 다금속 산화물 나노입자의 대량 생산에 매우 적합하여 산업적 활용 가능성이 높습니다.

실험 및 결과

실험의 목적

본 실험의 목적은 전이금속산화물 나노입자에 갈바니 치환반응을 적용하여, 중공 구조를 갖는 다금속 산화물 나노구조체를 성공적으로 제조할 수 있음을 입증하는 것입니다. 또한, 반응물 농도에 따라 생성되는 나노 구조체의 형태(나노박스, 나노케이지) 변화를 관찰하고 그 특성을 분석하고자 하였습니다.

실험 방법 및 과정

1. 미리 제조된 Mn₃O₄ 나노입자 현탁액을 준비합니다.

2. 다양한 농도(0.1M ~ 3.0M)의 아이언(II) 퍼클로레이트 수용액을 현탁액에 첨가합니다.

3. 혼합물을 공기 중에서 90℃로 2시간 동안 가열하여 반응시킵니다.

4. 반응 후 생성물을 실온으로 냉각하고 원심분리 및 에탄올 세척 과정을 거쳐 최종 생성물을 분리합니다.

5. 투과전자현미경(TEM), X-선 회절(XRD) 등의 분석 장비를 사용하여 생성된 나노입자의 구조와 조성을 분석합니다.

실험 결과

실험 결과, 아이언(II) 퍼클로레이트 첨가량이 증가함에 따라 Mn₃O₄ 나노입자가 Mn₃O₄/γ-Fe₂O₃ 나노박스를 거쳐 최종적으로 γ-Fe₂O₃ 나노케이지로 성공적으로 변환되는 것을 확인했습니다. 특히 나노입자 상태에서의 반응이 벌크 상태보다 훨씬 효율적으로 진행되었으며, 최종 생성물에서 망간(Mn)이 철(Fe)로 약 91%까지 치환되었습니다. 이는 아래 그래프에서 명확하게 확인할 수 있습니다.

활용 방안 및 기대효과

활용 방안

• 에너지 저장: 리튬이온 배터리의 전극 소재, 슈퍼 축전기 등 고효율 에너지 저장 장치에 활용됩니다.

• 촉매 및 센서: 넓은 표면적을 활용하여 고효율 촉매, 가스 센서, 연료 전지 등에 적용될 수 있습니다.

• 의료 및 바이오: MRI 조영제, 약물 전달 시스템(DDS), 고열 치료, 바이러스 살균 소독제 등 의료 분야에서 혁신적인 솔루션을 제공합니다.

• 환경 기술: 폐수 처리, 물 정화, 항균 코팅 등 친환경 기술에 기여합니다.

• 전자 및 화장품: 반도체 CMP 공정용 슬러리, 태양전지, 자외선 차단 화장품 등 다양한 산업에 응용됩니다.

기대효과

• 차세대 신소재 개발: 기존 소재의 한계를 뛰어넘는 새로운 기능성의 다금속 산화물 나노소재 개발을 촉진합니다.

• 에너지 효율 증대: 에너지 저장 및 변환 장치의 성능을 획기적으로 개선하여 에너지 효율을 높이는 데 기여합니다.

• 첨단 산업 경쟁력 강화: 반도체, 바이오, 환경 등 국가 핵심 산업의 기술 경쟁력을 강화하고 새로운 시장 창출을 이끌 수 있습니다.

시장 동향

시장 규모 및 성장 전망

나노입자 관련 시장은 지속적인 성장세를 보이고 있습니다. 특히 금속 및 산화물 나노소재 시장은 높은 연평균 성장률을 기록하며 빠르게 확장되고 있습니다. 이러한 성장은 에너지, 전자, 의료 등 다양한 산업 분야에서 나노 기술에 대한 수요가 증가하고 있음을 보여줍니다.

• 세계 나노소재 시장은 2016년 55억 달러에서 2021년 155억 달러로 급격히 성장했습니다. (출처: edresearch.co.kr)

• 특히 본 발명과 관련된 세륨 산화물 나노입자 시장은 2024년부터 2032년까지 연평균 20.1% 이상 성장하여 2032년 40억 달러 규모에 이를 것으로 전망됩니다. (출처: gminsights.com)

주요 플레이어 및 경쟁 환경

다금속 산화물 나노입자 시장은 특정 기업이 독점하기보다는, 다양한 소재와 응용 분야를 중심으로 기술 경쟁이 이루어지고 있습니다. 주요 경쟁 구도는 다음과 같이 활용 분야별로 세분화하여 파악할 수 있습니다.

산업 동인 및 기회 요인

1. 에너지 저장 분야의 급성장: 전기차 및 휴대용 전자기기 시장 확대로 인해 고성능 리튬이온 배터리, 슈퍼 축전기 등 차세대 에너지 저장 장치에 대한 수요가 폭발적으로 증가하고 있습니다.

2. 친환경 기술 수요 증대: 강화되는 환경 규제에 따라 폐수 처리, 유해 가스 제거를 위한 고효율 촉매 및 필터, 친환경 에너지원인 연료 전지 등의 개발이 가속화되고 있습니다.

3. 의료 및 바이오 기술 발전: 질병의 정밀 진단(MRI)과 표적 치료(약물 전달 시스템)가 가능한 첨단 의료 기술에 대한 요구가 커지면서, 생체 적합성이 높은 나노 소재의 중요성이 부각되고 있습니다.

4. 전자 및 자동차 산업의 고도화: 반도체 초미세 공정을 위한 CMP 슬러리, 자동차 배기가스 정화용 촉매 등 첨단 산업 분야에서 고기능성 나노 소재의 역할이 점차 확대되고 있습니다.
