나노입자 어셈블리 구조체 및 이를 이용한 면역 분석 방법

발명의 배경과 필요성

기술의 배경과 문제점

최근 나노기술의 발전과 함께 다양한 면역 분석법이 개발되었지만, 기존 기술들은 여러 한계점을 가지고 있습니다.

• 부정확한 재현성(Suboptimal reproducibility): 분석 결과의 일관성이 떨어져 신뢰도를 확보하기 어렵습니다.

• 기질의 불균일한 신호: 분석 대상 물질이 기질에 불균일하게 반응하여 정확한 측정을 방해합니다.

• 멀티플렉스 검출의 한계: 한 번의 검사로 여러 종류의 물질을 동시에 검출하는 데 제약이 있습니다.

• 주문 설계된 장비의 필요성: 특수한 장비가 필요하여 비용 부담이 크고 보편적인 사용이 어렵습니다.

기술의 필요성

이러한 기존 면역 분석법의 기술적 어려움을 해결하고, 더 간편하고 정확하며 효율적인 분석 방법을 제공하기 위해 새로운 기술의 필요성이 대두되었습니다. 본 발명은 나노입자 고유의 성질과 상호작용을 이용한 혁신적인 어셈블리 구조체를 통해 이러한 문제들을 극복하고자 합니다.

구현 방법

기술의 원리

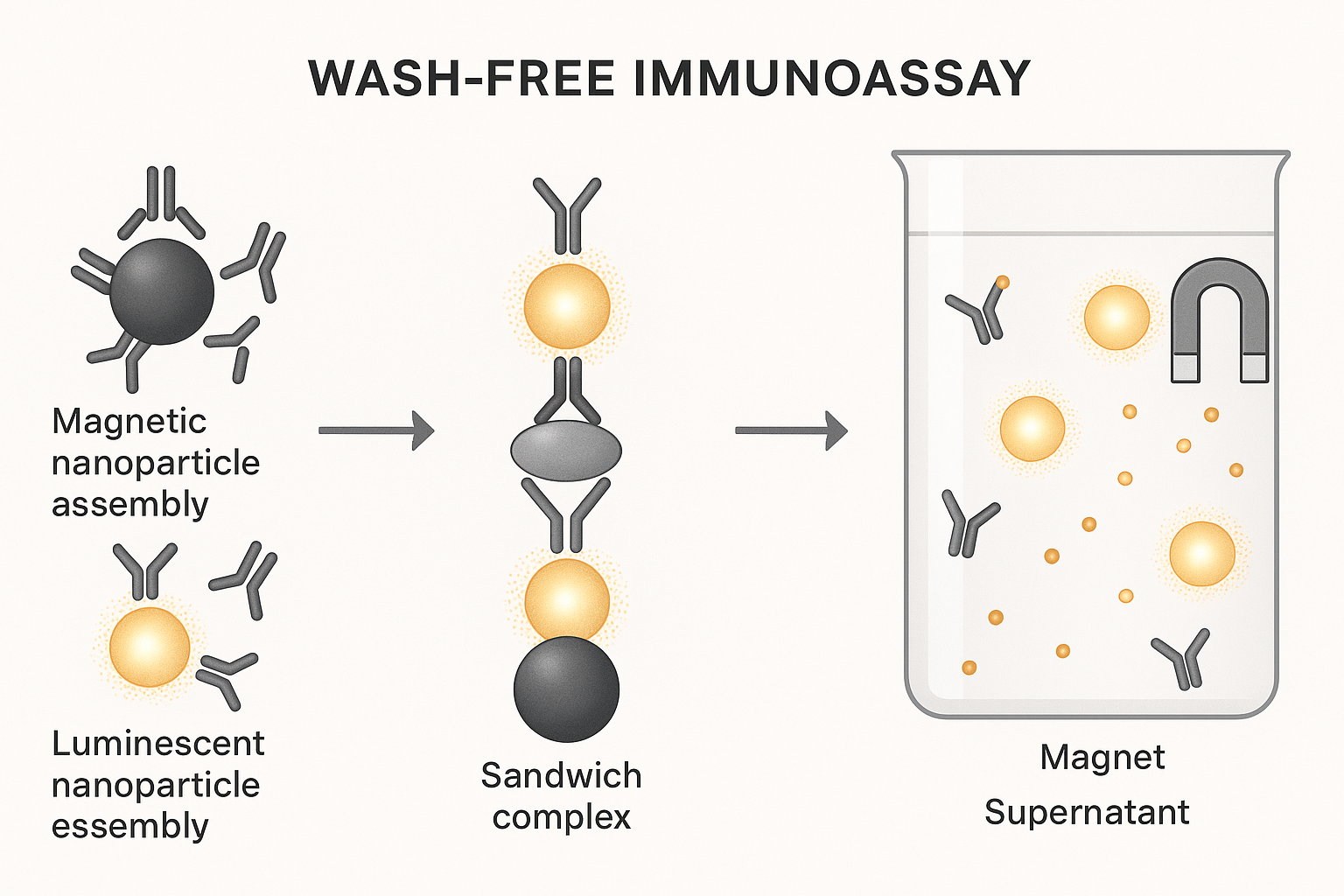

본 발명은 자성과 발광성을 가진 두 종류의 나노입자 어셈블리 구조체를 이용한 새로운 면역 분석법입니다. 이 기술의 핵심 원리는 '샌드위치 구조' 형성과 '자기 분리'를 통한 무세정(wash-free) 방식의 구현입니다.

• 구조체 형성: 자성을 띠는 제1 나노입자 어셈블리 구조체와 발광성을 띠는 제2 나노입자 어셈블리 구조체를 각각 준비하고, 특정 분석물(타겟 단백질)에 결합하는 항체를 부착합니다.

• 샌드위치 결합: 분석물이 포함된 샘플과 두 구조체를 혼합하면, 분석물을 중간에 두고 두 종류의 나노입자 어셈블리 구조체가 양쪽에서 결합하는 샌드위치 구조가 형성됩니다.

• 자기 분리 및 측정: 외부에서 자력을 가하면, 자성을 띤 제1 구조체와 결합한 샌드위치 복합체 전체가 자석 쪽으로 끌려 분리됩니다. 이후 반응에 참여하지 않고 용액에 남아있는 제2 발광 구조체의 광 신호를 측정하여 분석물의 농도를 정량 분석합니다.

구체적인 구현 방법

1. 나노입자 합성: 자성을 띠는 산화철(Iron oxide) 나노입자와 발광성을 띠는 ZnS:Mn 또는 Cd1-xZnxS/ZnS 나노입자를 각각 합성합니다.

2. 나노입자 어셈블리 구조체 제작: 오일-인-워터 마이크로에멀젼 시스템 내에서 나노입자들의 자기 조립 공정을 통해 수백 나노미터 크기의 어셈블리 입자를 형성합니다. 이 과정을 통해 하나의 어셈블리 구조체는 수천~수십만 개의 나노입자를 포함하게 되어 신호가 증폭됩니다.

3. 항체 결합: 제작된 각 어셈블리 구조체 표면에 타겟 단백질에 맞는 항체를 결합시킵니다. EDC/NHS 커플링 반응이나 스트렙타비딘-비오틴 결합과 같은 방법을 사용합니다.

4. 면역 분석 수행: 준비된 두 종류의 항체 결합 나노입자 어셈블리 구조체와 분석 샘플을 혼합하여 반응시킨 후, 자석을 이용해 분리하고 남은 용액의 광루미네선스(PL) 강도를 측정합니다.

기술의 장점

• 초고감도 검출: 상용 ELISA 키트 대비 10배 이상 낮은 0.7 pg/ml의 검출 한계(LOD)를 달성했으며, 항체 사용량은 1/10로 줄일 수 있습니다.

• 우수한 재현성: 분석 간 및 분석 내 계수 변이(CV)가 모두 5% 이하로 매우 안정적이고 신뢰도 높은 결과를 제공합니다.

• 넓고 조절 가능한 동적 범위: 사용하는 나노입자 어셈블리 구조체의 양을 조절하여 원하는 농도 범위에 맞게 동적 범위를 손쉽게 조정할 수 있습니다.

• 다중 동시 분석(Multiplexing) 가능: 서로 다른 파장의 빛을 내는 발광 나노입자를 사용하면, 한 번의 분석으로 여러 종류의 질병 바이오마커를 동시에 측정할 수 있습니다.

• 편리한 무세정(Wash-free) 방식: 복잡한 세척 과정 없이 반응, 분리, 측정이 한 번에 이루어져 분석 시간과 노력을 크게 단축시킵니다.

실험 및 결과

실험의 목적

본 연구의 실험은 개발된 나노입자 어셈블리 구조체를 이용한 면역분석법의 성능을 종합적으로 평가하고, 실제 임상 적용 가능성을 검증하는 것을 목표로 합니다. 특히 염증 바이오마커인 C-반응성 단백질(CRP)과 암 진단 바이오마커인 상피세포 부착분자(EpCAM)를 타겟으로 하여 감도, 특이성, 재현성 및 다중 분석 능력을 확인하였습니다.

실험 방법 및 과정

1. 시료 준비: 분석 대상 단백질(CRP 또는 EpCAM)을 포함한 샘플 용액을 준비합니다.

2. 면역 반응: 해당 단백질에 대한 항체가 결합된 산화철 나노입자 어셈블리 구조체와 발광 나노입자 어셈블리 구조체를 샘플과 혼합하여 일정 시간 반응시킵니다.

3. 자기 분리: 혼합 용액을 자석이 배치된 96-웰 플레이트에 옮겨 30분간 인큐베이션하여 타겟 단백질과 결합한 샌드위치 복합체를 자석 쪽으로 분리합니다.

4. 결과 측정: 플레이트 판독 장비를 사용하여 용액에 남아있는 발광 나노입자 어셈블리의 광루미네선스(PL) 강도를 측정하고, 이를 표준화하여 농도를 계산합니다.

실험 결과

실험 결과, 본 발명의 면역분석법은 기존 기술 대비 월등한 성능을 보였습니다. CRP 분석에서 검출 한계는 0.7 pg/ml로, 상용 ELISA(9.1 pg/ml)보다 10배 이상 높은 민감도를 달성했습니다. 또한, 실제 인간 혈청 샘플 분석 결과가 ELISA와 높은 상관관계를 보여 임상적 유용성을 입증했습니다.

면역분석법 성능 비교

또한, 서로 다른 발광 스펙트럼을 가진 ZnS:Mn과 Cd1-xZnxS/ZnS 나노입자 어셈블리를 동시에 사용하여 CRP와 EpCAM을 한 번에 분석하는 다중 분석(Duplex Assay)에서도 각 분석물의 존재가 서로에게 영향을 미치지 않아 정확한 동시 정량이 가능함을 확인했습니다. 이는 본 기술이 복잡한 질병 진단을 위한 다중 바이오마커 분석에 매우 효과적임을 시사합니다.

활용 방안 및 기대효과

활용 방안

• 질병 조기 진단 키트: 암, 염증, 감염성 질환 등 다양한 질병의 바이오마커를 극미량으로 검출하여 질병의 조기 진단에 활용할 수 있습니다.

• 다중 바이오마커 동시 분석 플랫폼: 여러 질병 인자를 한 번에 검사하는 현장진단(POCT) 기기나 자동화된 진단 시스템에 적용 가능합니다.

• 단백질 유전 정보(Proteomics) 연구: 신약 개발, 생명과학 연구 등에서 특정 단백질의 발현을 정량적으로 분석하는 핵심 도구로 사용될 수 있습니다.

• 반려동물용 진단 키트: 반려동물의 질병을 신속하고 정확하게 진단하는 시장에도 적용하여 사업을 확장할 수 있습니다.

기대효과

• 의료 비용 절감: 고가의 장비나 복잡한 과정 없이 신속, 정확한 진단이 가능해져 국민 의료비 부담을 줄이는 데 기여할 수 있습니다.

• 진단 기술 경쟁력 확보: 기존 면역진단 기술의 한계를 뛰어넘는 원천 기술 확보를 통해 글로벌 체외진단 시장을 선도할 수 있습니다.

• 국민 건강 증진: 질병의 조기 발견 및 예방 관리 체계를 강화하여 국민 보건 수준 향상에 기여합니다.

• 새로운 시장 창출: 단백질 분석이 필요한 다양한 산업 분야에 적용되어 새로운 부가가치와 시장을 창출할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

본 기술이 속한 체외진단(IVD) 시장은 지속적인 성장이 전망되는 유망한 분야입니다. 특히 면역화학적 진단 시장은 체외진단 시장 내에서 가장 큰 비중을 차지하며 높은 성장률을 보이고 있습니다.

• 전 세계 체외진단 시장: 2025년 약 82조 원 규모로 성장할 것으로 전망됩니다(연평균 성장률 4.2%).

• 국내 면역화학적 진단 시장: 2017년 3,086억 원에서 2023년 5,589억 원 규모로 연평균 10.7%의 높은 성장률을 기록할 것으로 예상됩니다.

이러한 시장 성장세는 본 기술의 상용화에 매우 긍정적인 환경을 제공합니다.

출처: 체외진단기기 시장 보고서(2021), 면역화학적 검사 정도관리 결과분석 및 평가 보고서

주요 플레이어 및 경쟁 환경

면역진단 시장은 다수의 글로벌 기업들이 경쟁하고 있으며, 기술 혁신이 활발하게 일어나고 있습니다. 특히 기존의 ELISA 기술을 대체하거나 보완할 수 있는 고감도, 고특이성 신기술에 대한 수요가 매우 높습니다. 국내에서도 나노입자 기술을 활용한 진단키트 개발 사례(예: 근적외선 나노입자 기반 반려동물 진단키트)가 등장하며, 기술 상용화를 위한 경쟁이 시작되고 있습니다. 본 기술은 독보적인 감도와 편의성을 바탕으로 시장에서 강력한 경쟁 우위를 확보할 수 있을 것으로 기대됩니다.

산업 동인 및 기회 요인

면역진단 시장의 성장을 이끄는 주요 기술 동향은 다음과 같으며, 이는 본 발명 기술에 큰 기회 요인으로 작용합니다.
