고해상도 플렉시블 페로브스카이트 광전 소자 개발

발명의 배경과 필요성

기술의 배경과 문제점

• 기존 이미지 센서에 사용되는 단결정 실리콘 소재는 성능 향상에 한계가 있어 이를 대체할 새로운 소재 개발이 필요합니다.
• 대체재로 주목받는 유무기 페로브스카이트는 광전 특성이 우수하지만, 식각 용매에 매우 불안정하여 고해상도 패턴을 형성하는 데 어려움이 있습니다.

기술의 필요성

• 기존의 한계를 극복하고 우수한 성능을 갖는 고해상도의 페로브스카이트 패턴을 포함하는 차세대 광전 소자 개발이 시급합니다.
• 복잡한 공정을 단순화하고 제조 비용을 절감할 수 있는 효율적인 광전 소자 형성 방법이 필요합니다.
• 얇고 가벼우며 플렉시블 특성을 가져 다양한 기판에 적용 가능한 기술이 요구됩니다.

구현 방법

기술의 원리

• 본 발명은 기판, 하부 전극, 전자 전송층, 페로브스카이트 패턴, 정공 전송층, 상부 전극으로 구성된 광전 소자 구조를 가집니다.
• 패턴 형성의 핵심 원리는 표면 에너지 차이를 이용한 자발적인 디웨팅(Dewetting) 현상입니다. 친수성 전자 전송층 위에 소수성 자기조립층을 패턴화하여 페로브스카이트 용액이 원하는 위치에만 선택적으로 남도록 유도합니다.
• 스핀 코팅 공정 시, 소수성 표면의 페로브스카이트 용액은 제거되고 친수성 표면에만 남아 고해상도 패턴을 형성합니다.

구체적인 구현 방법

1. 기판 위에 하부 전극과 친수성 전자 전송층(예: TiO2, ZnO)을 형성합니다.
2. 전자 전송층 위에 소수성 자기조립층(예: 알킬트리클로로실란)을 증착한 후, 패터닝하여 원하는 영역의 전자 전송층을 노출시킵니다.

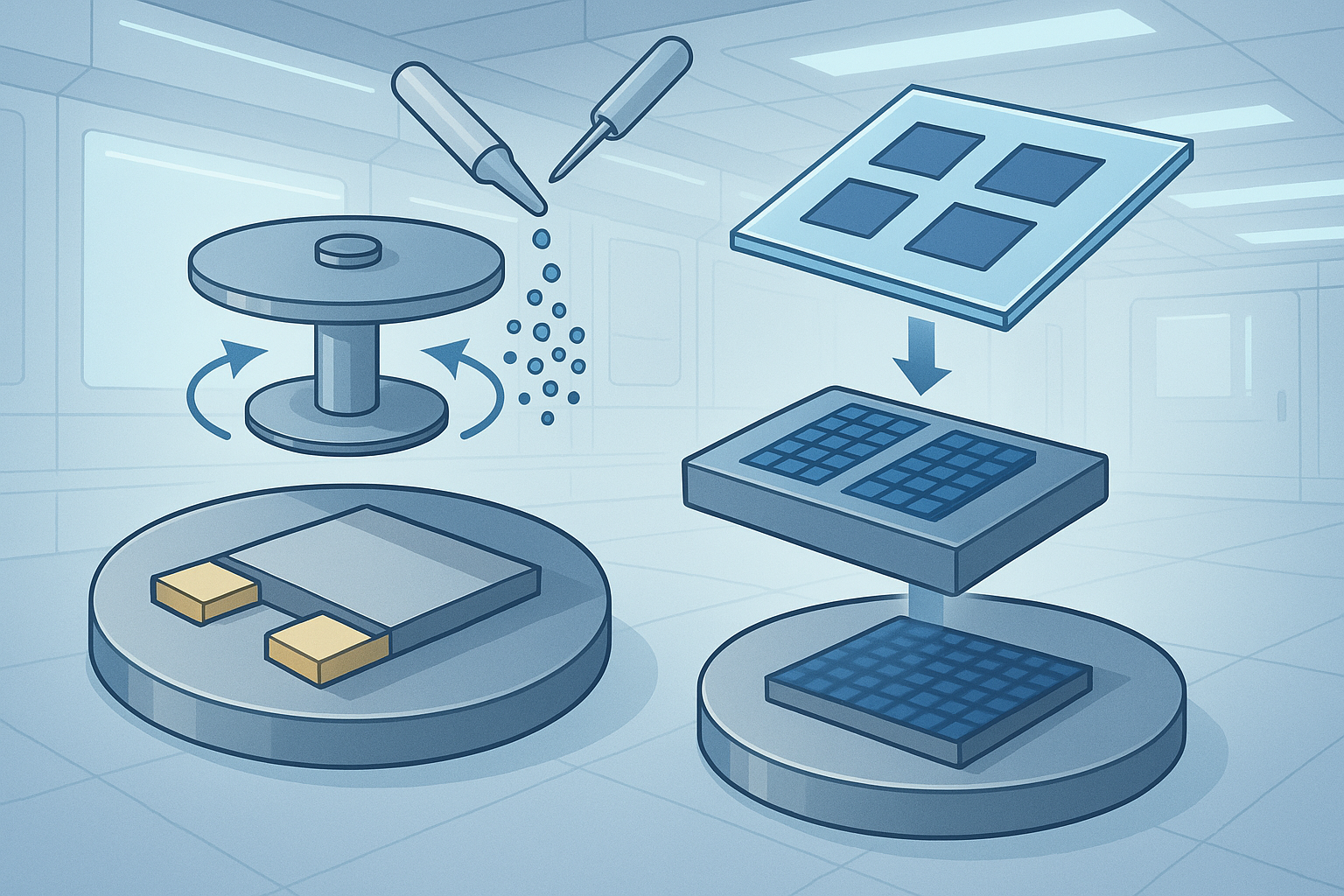

3. 유무기 하이브리드 페로브스카이트 용액을 기판 전체에 도포하고 스핀 코팅을 수행합니다.
4. 디웨팅 현상에 의해 용액이 노출된 친수성 영역에만 선택적으로 남아 패턴을 형성합니다.
5. 열 어닐링 공정을 통해 페로브스카이트 결정을 성장시켜 최종 패턴을 완성합니다.
6. 마지막으로 페로브스카이트 패턴 위에 정공 전송층과 상부 전극을 차례로 형성하여 소자 제작을 완료합니다.

기술의 장점

• 최소 라인 폭 600nm 수준의 고해상도 페로브스카이트 패턴을 안정적으로 형성할 수 있습니다.
• 스핀 코팅 기반의 간단한 공정으로 제조 비용을 획기적으로 절감할 수 있습니다.
• 유리, 실리콘 웨이퍼뿐만 아니라 플라스틱 기판에도 적용 가능하여 플렉시블 소자 구현에 유리합니다.
• 페로브스카이트 내 할로겐 성분을 조절하여 별도의 컬러 필터 없이 색상 가변이 가능한 광검출 장치를 구현할 수 있습니다.

실험 및 결과

실험의 목적

본 발명에서 제안하는 페로브스카이트 패턴 형성 방법의 유효성을 검증하고, 이를 통해 제작된 광전 소자의 전기적·광학적 특성을 평가하여 실제 소자로의 응용 가능성을 확인하는 것을 목적으로 합니다.

실험 방법 및 과정

1. 자기조립층 패턴을 이용하여 친수성/소수성 표면을 준비하고, 스핀 코팅 속도 및 용액 온도를 조절하며 페로브스카이트 패턴을 형성하여 수율을 측정합니다.
2. 형성된 패턴의 해상도와 균일성을 주사전자현미경(SEM) 및 원자간력현미경(AFM)으로 분석합니다.
3. 제작된 광전 소자의 전류-전압 특성을 분석하여 온/오프 비, 정류비, 암전류 밀도 등 핵심 성능 지표를 평가합니다.
4. 페로브스카이트의 할로겐 조성을 달리하여 제작한 각 소자의 파장별 광응답 특성을 측정하여 컬러 가변 기능을 검증합니다.

실험 결과

실험 결과, 제안된 방법으로 제작된 광전 소자는 뛰어난 성능을 보였습니다. 특히 낮은 용액 온도와 높은 스핀 코팅 속도에서 95% 이상의 높은 패턴 수율을 달성했으며, 소자의 주요 성능 지표는 아래 표와 같습니다.

또한, 페로브스카이트의 할로겐 종류를 조절함으로써 특정 색상의 빛에만 선택적으로 반응하는 것을 확인하였으며, 이는 컬러필터가 없는 이미지 센서의 구현 가능성을 시사합니다.

활용 방안 및 기대효과

활용 방안

• 고해상도 및 고성능 이미지 센서
• 고효율 페로브스카이트 태양전지
• 차세대 발광 다이오드(LED) 및 디스플레이
• 웨어러블 기기 및 플렉시블 전자소자

기대효과

• 기존 실리콘 기반 광전 소자의 기술적 한계를 극복하고 성능을 혁신할 수 있습니다.
• 저비용, 대량 생산이 가능한 공정을 통해 차세대 광전자 소자의 상용화를 촉진할 수 있습니다.
• 필터 없는 컬러 이미지 센서, 플렉시블 디스플레이 등 새로운 시장 창출에 기여할 수 있습니다.
