질소 도핑된 탄소 코팅을 이용한 정렬된 백금철 나노입자의 제조방법, 이에 의해 제조된 정렬된 백금철 나노입자 및 이의 용도

발명의 배경과 필요성

기술의 배경과 문제점

• 고가의 귀금속인 백금(Pt)을 촉매로 사용하여 연료전지 촉매의 생산 비용이 높습니다.

• 환원극에서 발생하는 산소환원반응 중 과전압으로 인해 약 30%의 에너지 손실이 발생하여 상용화에 걸림돌이 됩니다.

• 촉매 활성을 높이기 위한 고온 열처리 과정에서 백금합금 입자 간 응집 현상이 발생하여 촉매의 활성 면적이 감소하는 문제가 있습니다.

• 기존 기술로는 입자 응집을 제어하면서 촉매의 활성과 내구성을 동시에 향상시키는 데 한계가 있었습니다.

기술의 필요성

• 균일한 크기를 가지며 원자 배열이 규칙적인 정렬된 백금철 나노입자를 안정적으로 제조할 새로운 방법이 필요합니다.

• 백금 사용량을 줄이면서도 상용 촉매보다 높은 촉매 활성 및 안정성을 확보하여 연료전지의 가격 경쟁력을 높일 필요가 있습니다.

• 연료전지의 장기 구동 시 발생하는 촉매 성능 저하 문제를 해결하여 내구성을 획기적으로 향상시킬 기술이 요구됩니다.

구현 방법

기술의 원리

• 본 기술은 탄소에 담지된 백금철(PtFe) 나노입자 표면을 폴리도파민(polydopamine)으로 코팅하는 것이 핵심입니다.

• 이후 650~700℃의 고온 열처리를 통해 폴리도파민을 탄화시켜, 나노입자 주위에 질소 도핑된 탄소 코팅층(N-doped carbon shell)을 형성합니다.

• 이 탄소 코팅층은 열처리 중 나노입자들이 서로 뭉치는 응집 현상을 억제하여 균일한 크기를 유지시키고, 동시에 불규칙했던 백금과 철의 원자 배열을 규칙적인 면심사방(fct) 격자 구조로 재배열시킵니다.

• 열처리 과정에서 밀도가 높은 백금이 나노입자 표면으로 이동하여 백금층이 외부를 둘러싸는 구조(Pt-rich shell)를 형성하여 촉매 활성을 극대화합니다.

구체적인 구현 방법

1. 백금철 나노입자(PtFe NPs) 제조: 백금 전구체와 안정화제(올레산, 올레일아민)를 혼합한 용액에 철 전구체를 주입하고, 200~250℃에서 공환원시켜 나노입자를 합성합니다.

2. 탄소 지지체에 흡착: 제조된 백금철 나노입자를 카본 블랙과 같은 탄소 지지체 용액에 혼합하여 흡착시킨 후, 열처리를 통해 유기물을 제거합니다.

3. 폴리도파민 코팅: 탄소에 담지된 백금철 나노입자를 도파민 용액에 넣고 교반하여 0.2~2nm 두께의 폴리도파민 층을 표면에 코팅합니다.

4. 열처리 및 최종 나노입자 형성: 폴리도파민이 코팅된 나노입자를 비활성 기체 분위기 하에서 650~700℃ 온도로 3~4시간 동안 열처리하여 최종적으로 질소 도핑된 탄소 코팅층을 가진 정렬된 백금철 나노입자를 제조합니다.

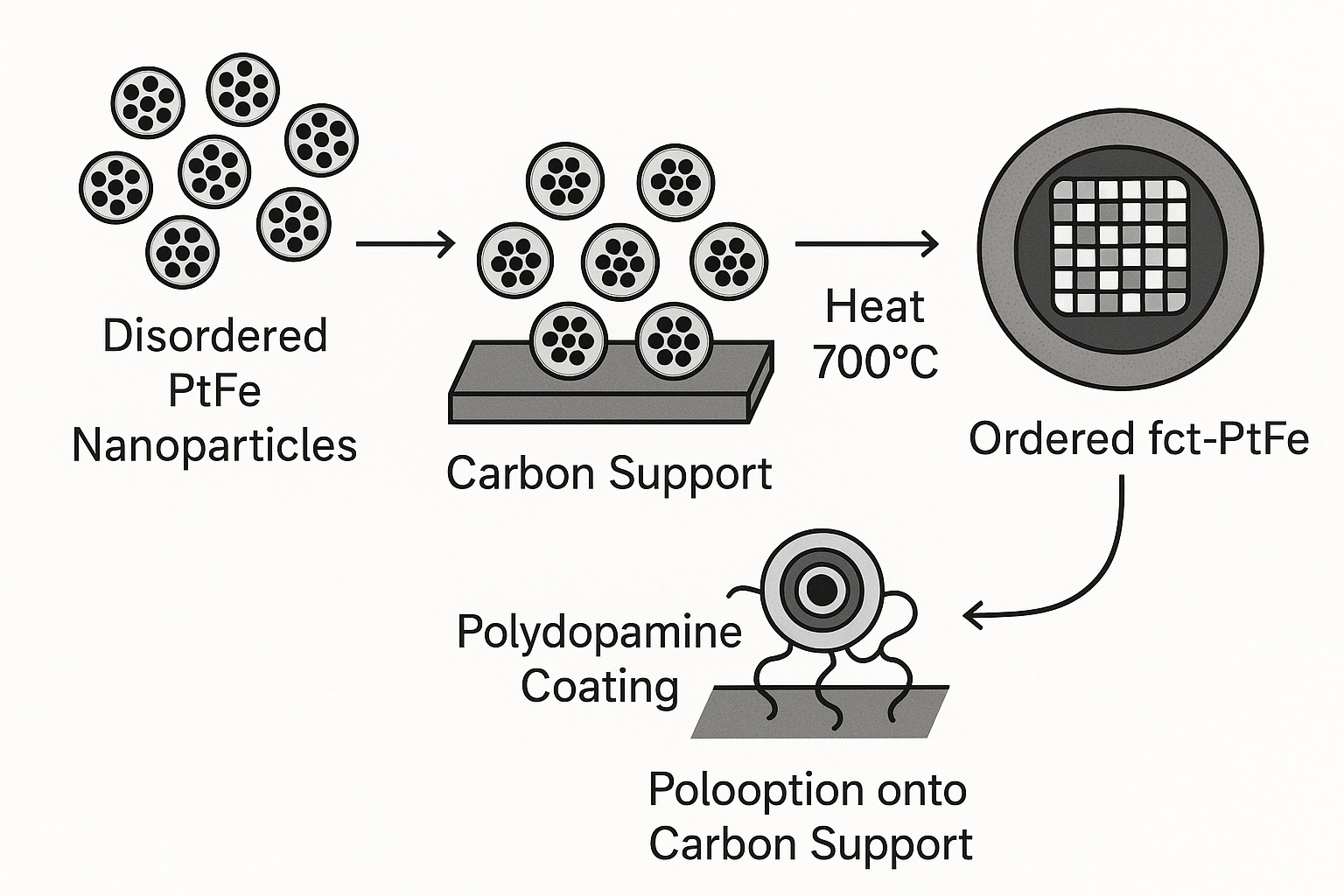

▲ 정렬된 백금철 나노입자 제조 공정

기술의 장점

• 균일한 입자 크기 제어: 질소 도핑된 탄소 코팅층이 물리적 장벽 역할을 하여 고온 열처리 중에도 나노입자의 응집을 효과적으로 억제합니다. 이를 통해 평균 입경 4~8nm의 균일한 크기를 갖는 나노입자를 제조할 수 있습니다.

• 촉매 활성 극대화: 열처리를 통해 규칙적인 원자 배열(면심사방 구조)을 형성하고, 표면이 백금 원자로 둘러싸인 구조로 재배열되어 촉매 활성 면적이 극대화됩니다. 실험 결과, 상용 백금 촉매(Pt/C) 대비 단위그램당 활성(Mass activity)이 11.4배, 단위면적당 활성(Specific activity)이 10.5배 향상되었습니다.

• 획기적인 내구성 향상: 탄소 코팅층이 연료전지의 산성 구동 환경에서 합금 내부의 철(Fe)이 용출되는 것을 막아 촉매의 구조적 안정성을 크게 높입니다. 가속 내구성 테스트(10,000회) 후에도 초기 성능을 거의 그대로 유지하였으며, 100시간 실제 구동 테스트에서 성능 저하율이 상용 촉매(27% 손실) 대비 3.4%에 불과했습니다.

실험 및 결과

실험의 목적

본 발명에 따라 제조된 '질소 도핑된 탄소 코팅 정렬 백금철 나노입자(ordered fct-PtFe/C)'의 구조적 특성, 전기화학적 촉매 활성 및 내구성을 분석하고, 이를 기존의 '정렬되지 않은 나노입자(disordered fcc-PtFe/C)' 및 '상용 백금 촉매(Pt/C)'와 비교하여 기술의 우수성을 객관적으로 검증하는 것을 목적으로 합니다.

실험 방법 및 과정

1. 구조 분석 (HRPD, HAADF-STEM): 고해상도 분말 회절 분석(HRPD) 및 고각 환형 암시야 주사투과전자현미경(HAADF-STEM)을 이용하여 나노입자의 결정 구조, 입자 크기 및 원자 배열의 규칙성을 확인했습니다.

2. 촉매 활성 측정: 회전 디스크 전극을 사용하여 산소환원반응(ORR) 활성을 측정하고, 반파장 전위, 단위면적당 활성, 단위그램당 활성 값을 비교 분석했습니다.

3. 가속 내구성 테스트 (ADT): 0.6V에서 1.0V 범위의 전압을 10,000회 반복 인가하는 가혹한 조건에서 촉매의 전기화학적 안정성을 평가했습니다.

4. 단위전지 안정성 테스트: 실제 연료전지와 유사한 환경인 막전극 접합체(MEA)를 제조하여 80℃에서 100시간 동안 연속 운전하며 최대 전력 밀도의 변화를 측정하여 장기 안정성을 평가했습니다.

실험 결과

가속 내구성 테스트 결과, 본 발명의 촉매는 10,000회의 전압 사이클 후에도 반파장 전위차가 거의 변하지 않아 뛰어난 안정성을 보였습니다. 반면, 비교군인 disordered fcc-PtFe/C와 상용 Pt/C 촉매는 성능이 크게 감소하여 본 기술의 우수한 내구성을 입증했습니다.

실제 연료전지 구동 환경에서 100시간 동안 진행된 안정성 테스트에서, 본 발명의 촉매(실시예 2)는 최대 전력 밀도 손실이 3.4%에 그친 반면, 상용 Pt/C 촉매(비교예 4)는 27%의 큰 손실을 보여 장기 구동 안정성에서도 월등한 성능을 나타냈습니다.

활용 방안 및 기대효과

활용 방안

• 수소전기차, 휴대용 전자기기 등에 사용되는 양성자 교환막 연료전지(PEMFC)의 환원극 촉매로 적용 가능합니다.

• 직접 메탄올 연료전지(DMFC)를 포함한 다양한 유형의 액체 연료전지 시스템의 성능 향상에 기여할 수 있습니다.

• 연료전지 외에도 물을 분해하여 수소를 생산하는 수전해 장치, 금속-공기 전지, 석유화학 공정 등 다양한 전기화학적 촉매가 요구되는 산업 분야로 확장이 가능합니다.

기대효과

• 비용 절감: 고가의 백금 사용량을 줄이면서도 높은 성능을 유지하여 연료전지 시스템의 생산 단가를 낮추고 가격 경쟁력을 확보할 수 있습니다.

• 성능 및 효율 향상: 상용 촉매 대비 월등히 높은 촉매 활성으로 연료전지의 전체적인 에너지 변환 효율을 증대시킬 수 있습니다.

• 내구성 및 신뢰도 증대: 뛰어난 안정성과 내구성으로 연료전지의 수명을 연장하고 장기 운영에 대한 신뢰도를 높여, 수소전기차 등 내구성이 중요한 응용 분야의 상용화를 앞당길 수 있습니다.

• 에너지 및 환경 문제 해결 기여: 고효율, 고내구성 연료전지의 보급을 촉진하여 화석연료를 대체하고, 탄소 중립 및 청정에너지 사회 구현에 기여할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

전 세계적으로 지속 가능한 청정에너지 사회 구현을 위한 노력이 가속화되면서 연료전지 시장은 빠르게 성장하고 있습니다. 특히, 연료전지의 성능과 가격을 결정하는 핵심 요소인 촉매 기술에 대한 수요가 급증하고 있습니다. 현재 시장은 고가의 백금 촉매가 가진 가격 및 내구성의 한계를 극복하려는 기술 개발이 주도하고 있습니다. 백금 사용량을 줄이거나 대체할 수 있는 고성능 합금 촉매 기술은 연료전지 생산 단가를 낮춰 수소전기차를 비롯한 다양한 응용 분야로의 보급을 확대하는 기폭제가 될 것으로 전망됩니다.(출처: MTN뉴스)

주요 플레이어 및 경쟁 환경

현재 연료전지 촉매 시장에서는 본 기술과 같이 백금 사용량을 줄이면서 성능을 높이는 다양한 접근법들이 경쟁하고 있습니다.

산업 동인 및 기회 요인

1. 비용 효율적 촉매 개발 경쟁: 백금 가격 문제 해결을 위해 전 세계 연구기관과 기업들이 백금-전이금속 합금, 코어-쉘 구조 등 차세대 촉매 개발에 집중적으로 투자하고 있어 관련 기술 시장이 활성화되고 있습니다. (출처: 에스앤엠뉴스, MTN뉴스)

2. 촉매 내구성 향상 요구 증대: 연료전지의 수명과 직결되는 촉매의 내구성은 상용화의 핵심 과제입니다. 본 기술처럼 촉매의 부식과 용해를 억제하는 안정성 높은 기술은 시장에서 높은 가치를 인정받을 수 있습니다. (출처: MTN뉴스)

3. 친환경·고효율 합성법 수요: 복잡한 공정을 간소화하고 유해 물질 사용을 줄이는 친환경적인 촉매 합성 기술은 ESG 경영 트렌드와 맞물려 시장의 중요한 요구사항으로 부상하고 있습니다. (출처: 에스앤엠뉴스)

4. 수소 경제 및 탄소 중립 정책: 각국 정부의 강력한 수소 경제 로드맵과 탄소 중립 목표는 연료전지 및 관련 소재·부품 기술에 대한 투자를 촉진하는 가장 큰 동력으로 작용하고 있습니다. (출처: 가스신문)
