발명의 배경과 필요성

기술의 배경과 문제점

• 제약 및 화장품 산업에서 대량 세포 배양에 대한 수요가 증가하고 있습니다.

• 기존 세포 배양 시스템은 센싱, 작동, 스마트 피드백 제어 등 다기능 구현에 한계가 있습니다.

• 또한, 저비용 및 공장 규모의 대량 생산에 부적합하여 상업적 확장성이 떨어집니다.

기술의 필요성

• 세포의 배양 상태를 실시간으로 모니터링하고, 필요에 따라 자극을 제공하여 증식과 분화를 제어할 수 있는 지능형 시스템이 필요합니다.

• 적은 인원으로도 공장 규모의 대량 배양을 관리할 수 있는 비용 효율적이고 자동화된 플랫폼 개발이 시급합니다.

구현 방법

기술의 원리

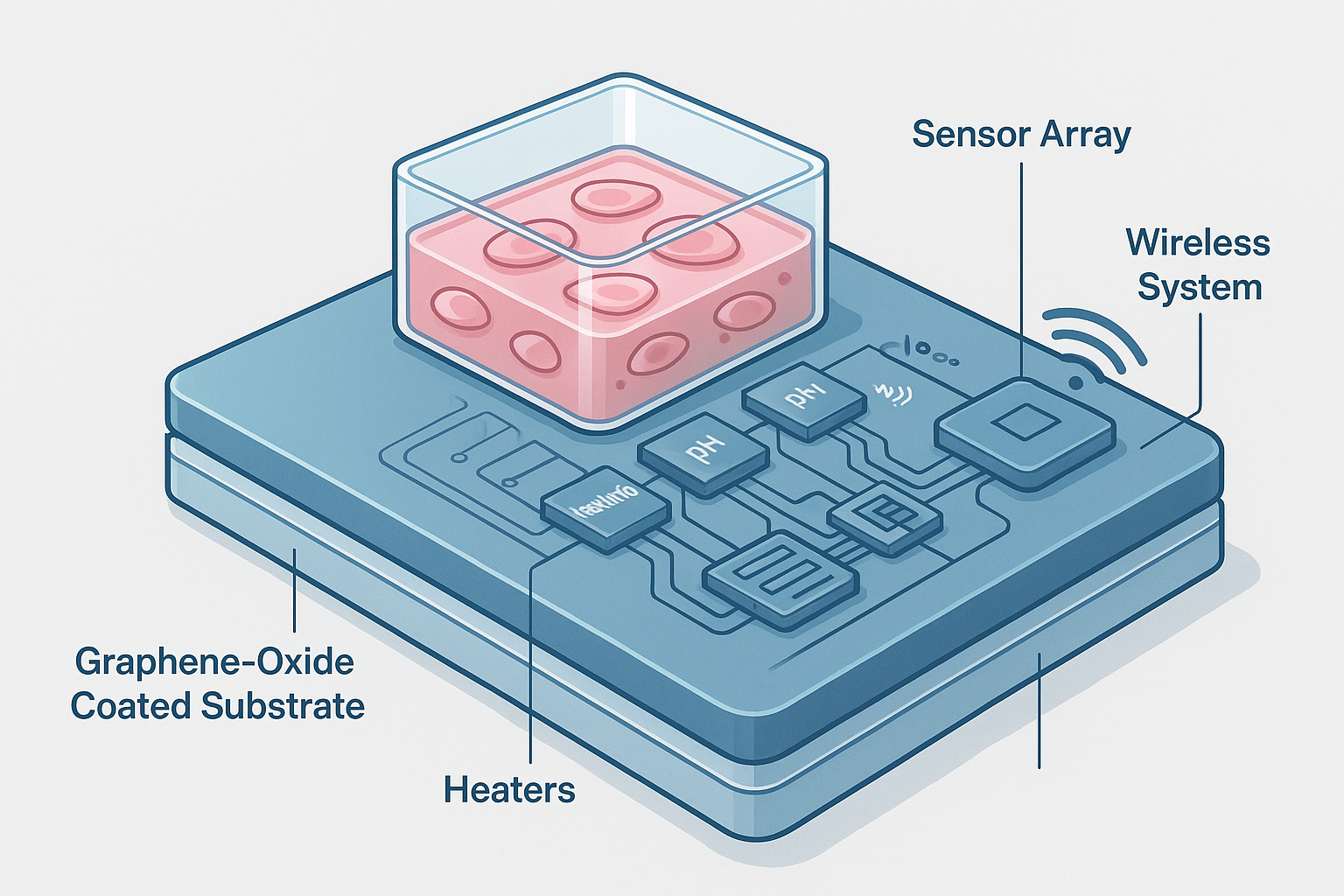

• 세포 배양 기판, 세포의 배양 상태를 모니터링하는 임피던스 센서, 세포에 열 자극을 제공하는 발열기를 핵심 구성요소로 포함합니다.

• 배양액의 상태를 모니터링하기 위한 pH 센서와 칼륨이온 센서, 발열기 온도를 측정하는 온도 센서를 추가로 탑재할 수 있습니다.

• 그래핀 산화물(GO)이 코팅된 고분자 기판을 사용하여 세포 부착력과 생존율을 높이고, 2~5개까지 적층하여 대량 배양이 가능합니다.

• 모든 센서와 발열기는 무선 통신 시스템에 연결되어 외부 장치에서 원격으로 제어 및 모니터링됩니다.

구체적인 구현 방법

1. 기판 제작: 3D 프린팅으로 폴리락트산(PLA) 기판을 제작한 후, 스프레이 방식으로 그래핀 산화물(GO)을 코팅하여 GO-PLA 기판을 완성합니다. 기판에는 배지 침투를 위한 천공 구멍이 형성되어 있습니다.

2. 센서 및 발열기 집적: 파릴렌층 위에 온도 센서, 발열기, 임피던스 센서, pH 및 칼륨이온 센서를 순차적으로 패터닝하여 다층 구조의 센서/자극기 어레이를 형성합니다.

3. 플랫폼 조립: 제작된 센서/자극기 장치를 PLA 기판 위로 전사하고, 이를 PCB 기판 및 아두이노 기반 무선 통신 시스템과 연결합니다.

4. 시스템화: 조립된 플랫폼을 유입/배출구가 있는 아크릴 케이스에 수용하여 표준화하고, 인큐베이터 내에서 여러 플랫폼을 동시에 운영 및 원격 제어합니다.

기술의 장점

• 비용 절감 및 대량 생산: 적은 인원으로 다수의 플랫폼을 무선 제어하여 인건비를 줄이고, 기판 적층을 통해 저비용으로 세포를 대량 배양할 수 있습니다.

• 실시간 모니터링 및 제어: 인큐베이터를 열지 않고도 세포의 배양 상태를 실시간으로 확인하고, 특정 영역에만 선택적으로 열/전기 자극을 가해 증식 및 분화를 촉진할 수 있습니다.

• 균일한 배양 품질: 영역별 상태 확인과 맞춤형 자극을 통해 전체 기판에서 세포 배양이 균일하게 이루어지도록 유도합니다.

• 높은 세포 생존율 및 부착력: 그래핀 산화물 코팅은 세포 부착력을 향상시키며, 독창적인 기판 설계는 다층으로 적층해도 높은 세포 생존력을 유지합니다.

실험 및 결과

실험의 목적

본 연구의 실험은 제안된 스마트 세포 배양 플랫폼의 핵심 구성요소인 그래핀 산화물(GO) 코팅 기판의 우수성을 입증하고, 다층 적층 구조에서의 세포 생존율을 평가하며, 통합된 센서 및 자극기의 성능과 장기 안정성을 검증하는 것을 목표로 합니다. 최종적으로 무선 시스템을 통해 세포 증식과 분화를 효과적으로 제어할 수 있는지 확인하고자 합니다.

실험 방법 및 과정

1. 기판 성능 평가: 그래핀 산화물이 코팅된 PLA(GO-PLA) 기판과 코팅되지 않은 기판, 일반 폴리스티렌 및 유리 기판에서 세포를 배양하여 부착력과 증식률을 비교 분석했습니다. (AFM, 라만, SEM 이미지 분석)

2. 적층 생존율 테스트: 본 발명에 따라 설계된 기판과 일반 평면 기판을 여러 층으로 적층한 후, 배지 깊이에 따른 세포 생존율을 측정하여 비교했습니다.

3. 센서 및 발열기 안정성 테스트: 임피던스 센서, 발열기, 온도 센서, pH 센서, 칼륨이온 센서를 배지 내에서 장기간 작동시키며 성능 변화를 관찰하여 안정성을 평가했습니다.

4. 자극 효과 검증: C2C12 근육 아세포에 열 자극 및 전기 자극을 단독 또는 복합적으로 가한 후, 세포의 증식 및 분화 정도를 형광 이미지를 통해 관찰하고 임피던스 변화를 측정했습니다.

실험 결과

실험 결과, 그래핀 산화물이 코팅된 기판(GO-PLA)이 다른 기판들에 비해 세포 부착 및 증식에 월등히 우수한 성능을 보였습니다. 이는 코팅된 그래핀 산화물이 세포 접착력을 효과적으로 향상시키기 때문입니다.

또한, 본 발명에 따라 설계된 다공성 기판은 5층으로 적층된 환경에서도 거의 100%에 가까운 세포 생존율을 유지하여, 대량 배양 플랫폼으로서의 잠재력을 입증했습니다. 이는 일반 평면 기판이 적층 시 급격히 생존율이 감소하는 것과 뚜렷한 대조를 이룹니다.

열 자극과 전기 자극을 결합했을 때 C2C12 근육 아세포의 증식 및 분화(근관 세포 형성)가 크게 향상되는 것이 확인되었으며, 이러한 변화는 임피던스 센서를 통해 정량적으로 감지되었습니다. 모든 센서와 발열기는 배양 환경에서 장기간 안정적으로 작동함을 확인했습니다.

활용 방안 및 기대효과

활용 방안

• 제약 산업: 개인 맞춤형 세포 치료제, 신약 개발 및 스크리닝 공정에 활용할 수 있습니다.

• 화장품 산업: 동물 실험을 대체하는 시험관 내 독성 및 효능 평가에 적용할 수 있습니다.

• 재생 의료 및 조직 공학: 특정 조직을 모방한 세포 정렬 및 배양이 가능하여 인공 장기 및 조직 개발 연구에 기여할 수 있습니다.

• 스마트 바이오 공장: 원격 제어 및 자동화 시스템을 기반으로 한 대규모 세포 생산 시설(Cell Factory) 구축에 핵심 기술로 사용될 수 있습니다.

기대효과

• 경제적 효과: 세포 배양 공정의 자동화를 통해 인건비 및 운영 비용을 크게 절감하고, 생산 효율성을 극대화할 수 있습니다.

• 기술적 파급효과: 정밀 의료, 신약 개발, 재생 의료 등 첨단 바이오 분야의 연구 개발 속도를 가속화하고 기술적 한계를 극복하는 데 기여합니다.

• 산업적 효과: 고부가가치 바이오의약품 및 세포 치료제의 대중화를 앞당기고, 관련 산업의 글로벌 경쟁력을 강화하는 기반이 될 것입니다.

시장 동향

시장 규모 및 성장 전망

세포 배양 기술은 바이오 산업의 핵심 기반 기술로, 관련 시장이 빠르게 성장하고 있습니다. 특히 자동화, 3D 배양 등 첨단 기술이 접목되면서 높은 성장률을 보이고 있습니다.

• 글로벌 자동 세포 배양 시장: 2024년 141억 3천만 달러에서 연평균 8.9% 성장하여 2032년에는 279억 5천만 달러에 이를 것으로 전망됩니다. (출처)

• 3D 세포 배양 모델 시장: 연평균 15.7%의 높은 성장률을 보이며, 2027년에는 18억 7,800만 달러 규모로 예측됩니다. (출처)

주요 플레이어 및 경쟁 환경

세포 배양 시장, 특히 바이오의약품 생산 분야는 고도의 기술력과 자본이 필요한 CDMO(위탁개발생산) 기업들이 중요한 역할을 하고 있습니다. 시장의 주요 경쟁 환경 특성은 다음과 같습니다.

세포 배양 CDMO 시장 경쟁 환경 특성

산업 동인 및 기회 요인

1. 만성 질환 증가와 맞춤형 의료 수요: 암, 당뇨 등 만성 질환의 증가는 세포 치료제와 같은 생물의약품 및 개인 맞춤형 의료의 수요를 촉진하고 있습니다. (출처)

2. 첨단 기술과의 융합: 인공지능(AI), 머신러닝(ML)이 통합된 자동화 시스템과 3D 세포 배양 기술의 발전은 연구 및 생산 효율성을 극대화하며 새로운 시장을 창출하고 있습니다. (출처)

3. 동물 실험 대체 수요 증가: 윤리적 문제와 비용 문제로 동물 실험을 대체하려는 움직임이 커지면서, 인체와 유사한 환경을 모사하는 첨단 세포 배양 모델의 중요성이 부각되고 있습니다. (출처)
