발명의 배경과 필요성

기술의 배경과 문제점

• 탄소나노튜브(CNT)는 효과적인 전하 전송, 넓은 표면적, 전기화학적 활성 표면 덕분에 수퍼커패시터, 리튬 이온 배터리 등 전기화학 셀의 전극 소재로 주목받고 있습니다.

• 기존의 수직 성장 탄소나노튜브 전극은 신축성과 전도성을 갖지만, 전도성이 충분히 높지 않고 기계적 변형 시 구조가 단절되어 신뢰성이 저하되는 문제가 있었습니다.

기술의 필요성

• 기존 기술의 한계를 극복하기 위해, 전기적 특성이 매우 우수하면서도 유연한 전극 기술이 필요합니다.

• 웨어러블 기기나 생체 부착형 장치에 적용하기 위해 벤딩, 트위스팅 등 물리적 변형에도 안정적인 기계적 특성을 갖는 전극 개발이 시급합니다.

• 이러한 고성능, 고신뢰성 전극을 안정적으로 대량 생산할 수 있는 혁신적인 형성 방법이 요구됩니다.

구현 방법

기술의 원리

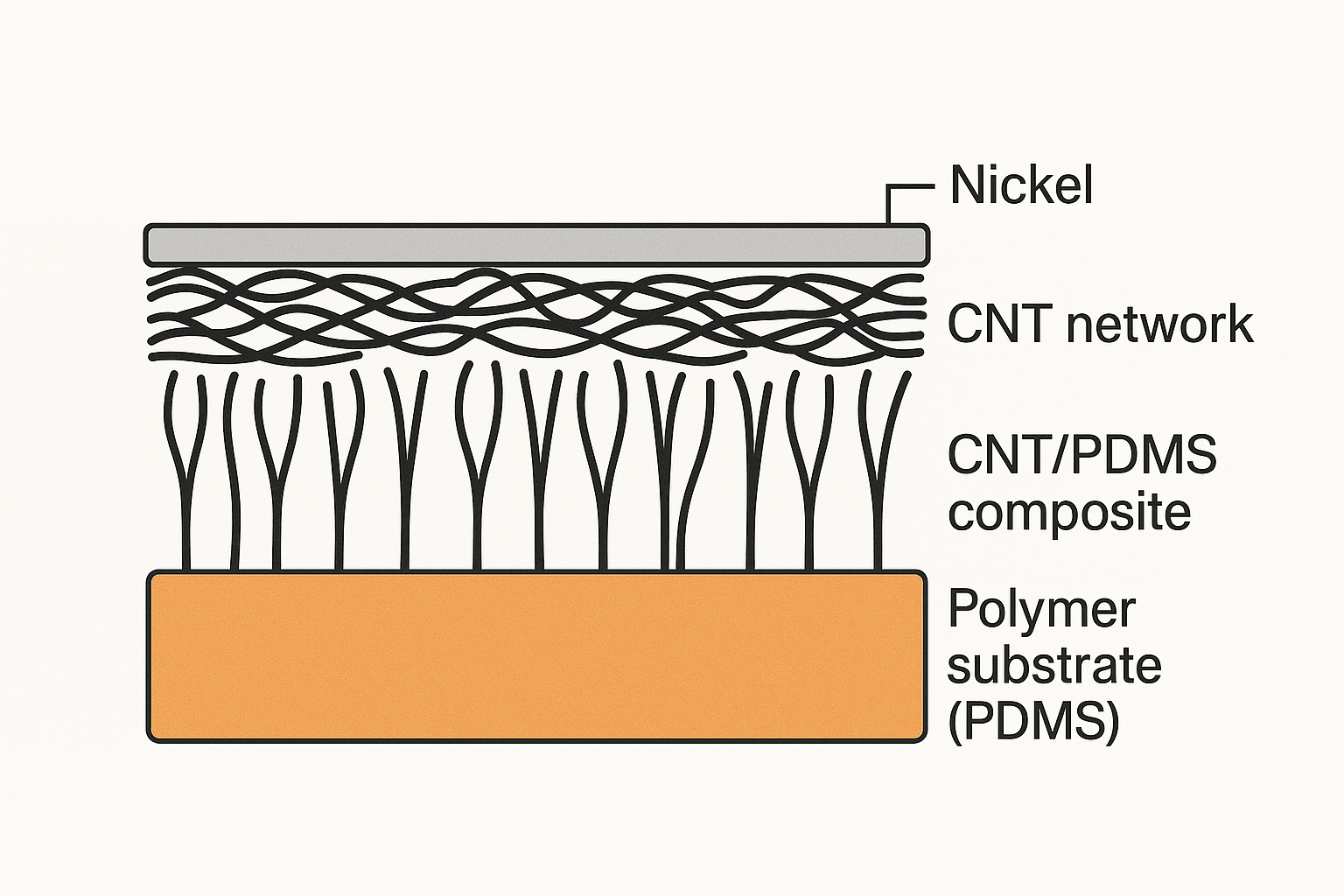

• 본 발명의 탄소나노튜브 전극은 고분자 지지층, 그 위에 탄소나노튜브가 일부 침투한 탄소나노튜브-고분자 복합층, 그리고 상부에 수평으로 배열된 탄소나노튜브층으로 구성됩니다.

• 핵심 원리는 수직으로 성장된 탄소나노튜브의 윗부분을 물리적 전단력으로 눕혀 수평으로 정렬시키는 '빗질(Combing)' 구조에 있습니다. 이는 탄소나노튜브 간의 접촉을 극대화하여 전기 전도성을 획기적으로 향상시킵니다.

• 아래쪽 탄소나노튜브는 고분자 복합층 내에서 수직 구조를 유지하며, 전체 구조에 기계적 안정성과 신축성을 부여하는 지지대 역할을 합니다.

구체적인 구현 방법

1. 희생 기판(예: 실리콘 기판) 위에 촉매층(예: Al/Fe 이중층)을 형성합니다.

2. WA-CVD 공법을 이용해 촉매층 위에 수직으로 정렬된 탄소나노튜브 숲을 성장시킵니다.

3. 탄소나노튜브 숲 위에 줄 히팅(Joule heating)을 가하면서 고분자(예: PDMS)를 잉크젯으로 인쇄합니다. 이때 줄 히팅 온도로 고분자의 침투 깊이를 조절할 수 있습니다.

4. 고분자 지지층을 들어 올려 희생 기판과 촉매층으로부터 탄소나노튜브-고분자 복합 구조를 분리합니다.

5. 고분자 층 위로 돌출된 탄소나노튜브에 슬라이드 글래스 등으로 물리적인 전단력을 가해 수평으로 눕혀 '빗질된' 탄소나노튜브층을 형성합니다.

6. 필요에 따라, 전기도금 공정으로 탄소나노튜브층 위에 니켈(Ni)과 같은 금속 전도층을 추가로 형성하여 전도성을 더욱 향상시킵니다.

기술의 장점

• 획기적인 전도성 향상: '빗질된' 구조와 금속층 도금으로 기존 수직 성장 구조 대비 면저항을 약 80% 이상 감소시켰습니다 (31 Ω/sq → 6 Ω/sq).

• 우수한 기계적 안정성: 구불구불한 패턴 적용 시 1,000회 이상의 반복적인 신축 변형(50% 스트레인) 후에도 저항 변화가 거의 없어 내구성이 매우 뛰어납니다.

• 제조 공정 제어 용이성: 줄 히팅 온도를 조절하여 탄소나노튜브-고분자 복합층의 두께를 정밀하게 제어할 수 있습니다 (예: 80℃ → 120℃, 두께 150㎛ → 70㎛).

• 자유로운 패터닝: 잉크젯 인쇄 기술을 활용하여 다양한 형태의 신축성 전극 패턴을 자유자재로 디자인하고 제작할 수 있습니다.

실험 및 결과

실험의 목적

본 실험은 개발된 '빗질된 탄소나노튜브 전극'이 기존의 '수직 성장 탄소나노튜브 전극'에 비해 전기 전도성 및 기계적 안정성 측면에서 얼마나 우수한 성능을 보이는지 정량적으로 비교하고 검증하는 것을 목적으로 합니다.

실험 방법 및 과정

1. 수직 성장 탄소나노튜브 전극 시료와, 본 발명에 따라 빗질 및 니켈 도금 처리된 탄소나노튜브 전극 시료를 각각 준비합니다.

2. 각 시료의 초기 면저항(Sheet Resistance)을 측정하여 전기 전도도를 비교합니다.

3. 각 시료에 일정 수준의 인장 변형(strain)을 가하면서 저항 값의 변화를 측정하여 신장 상태에서의 전기적 안정성을 평가합니다.

4. 구불구불한 형태로 제작된 전극 시료에 1,000회의 반복적인 인장-이완 사이클을 적용한 후 저항 변화를 측정하여 기계적 내구성을 검증합니다.

실험 결과

실험 결과, 본 발명에 따른 빗질된 탄소나노튜브 전극은 모든 평가 항목에서 기존 기술 대비 월등한 성능을 나타냈습니다. 상세 비교 결과는 아래 표와 같습니다.

활용 방안 및 기대효과

활용 방안

• 신축성 무선 파워 전송 코일: 구부러지거나 늘어나는 환경에서도 안정적인 무선 충전 시스템 구현

• 신축성 마찰전기 발전기(TEG): 인체의 움직임으로 에너지를 수확하는 자가발전 장치

• 신축성 수퍼커패시터 및 리튬이온 배터리: 유연하고 착용 가능한 에너지 저장 장치

• 웨어러블 전자 장치 및 생체(피부)부착형 전자 장치: 스마트 의류, 헬스케어 패치, 전자 피부 등

기대효과

• 차세대 유연·신축성 전자기기 시장을 선도할 핵심 소재 기술을 확보할 수 있습니다.

• 기존 웨어러블 기기의 기술적 한계(경직성, 내구성 부족)를 극복하고 사용자 편의성을 극대화할 수 있습니다.

• 헬스케어, IoT, 에너지 등 다양한 산업 분야에 적용되어 새로운 부가가치를 창출할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

탄소나노튜브(CNT) 시장은 기술 혁신과 다양한 산업 수요 증가에 힘입어 폭발적인 성장이 예상됩니다. 2024년 5억 달러로 추정되는 시장은 연평균 17% 성장하여 2034년에는 24억 1천만 달러 규모에 이를 것으로 전망됩니다. (출처)

특히 본 기술과 직접적으로 연관된 웨어러블 디바이스 시장 역시 빠르게 성장하고 있으며, 2022년 516억 달러 규모에 이를 것으로 전망되는 등 신축성 전극 기술의 중요성이 더욱 부각되고 있습니다. (출처)

주요 플레이어 및 경쟁 환경

탄소나노튜브 시장에서는 다양한 기업들이 기술 혁신을 통해 시장을 선도하고 있습니다. 특히 리튬 이온 배터리, 반도체 등 고부가가치 응용 분야에서 기술 개발 경쟁이 치열합니다. 다음은 최근의 주요 기술 개발 사례입니다.

산업 동인 및 기회 요인

1. 리튬 이온 배터리 수요 증가: 전기차 및 휴대용 전자기기 시장의 확대로 인해 CNT는 기존 도전재를 대체하며 배터리 성능(에너지 밀도, 충전 속도, 수명)을 향상시키는 핵심 소재로 부상하고 있습니다.

2. 전자 및 전기 산업의 발전: 우수한 전기 전도성과 기계적 강도를 바탕으로 반도체, 유연 디스플레이, 터치 스크린 등 첨단 전자 부품으로의 적용이 확대되고 있습니다.

3. 경량화 소재 요구 증대: 항공우주 및 자동차 산업에서 연료 효율성을 높이기 위한 경량화 경쟁이 심화되면서, 강하면서도 가벼운 CNT 복합소재에 대한 수요가 증가하고 있습니다.

4. 차세대 기술 확대: 5G, 사물인터넷(IoT) 기술이 확산됨에 따라 발생하는 전자파 문제를 해결하기 위한 고성능 전자파 차폐/흡수 소재로서 CNT의 역할이 주목받고 있습니다.
