발명의 배경과 필요성

기술의 배경과 문제점

• 악성 뇌종양은 수술로 제거한 후에도 정상 뇌조직에 암세포가 남아있어 재발 위험이 매우 높습니다.

• 기존의 방사선 요법이나 화학 요법으로는 수술 후 잔존하는 미세한 암세포를 완전히 제거하는 데 한계가 있습니다.

기술의 필요성

• 수술 부위에 직접 적용하여 남아있는 뇌종양 세포를 효과적으로 사멸시킬 수 있는 새로운 국소 치료법이 필요합니다.

• 치료 후 별도의 제거 수술 없이 인체 내에서 안전하게 분해되고, 외부에서 무선으로 제어할 수 있는 지능형 치료 장치 개발이 시급합니다.

구현 방법

기술의 원리

• 본 발명은 생분해성 바이오 센서, 히터, 약물 패치가 하나의 장치로 통합된 바이오 전자 패치에 관한 것입니다.

• 바이오 센서는 특정 온도(36 ~ 42℃) 범위에서 전기적 특성이 변하는 바이오 고분자(PLGA)를 이용하여, LC 공진 주파수 변화를 통해 온도를 정밀하게 측정합니다.

• 바이오 히터는 외부에서 교류 자기장을 가하면 열을 발생시켜 약물 패치의 약물 방출을 촉진하고 제어합니다.

• 바이오 센서가 히터의 온도를 실시간으로 모니터링하여 뇌조직이 42℃ 이상으로 과열되어 손상되는 것을 방지합니다.

구체적인 구현 방법

1. 약물 패치 제조: 산화 녹말 기반의 고분자 필름에 항암제(예: 독소루비신)를 탑재하여 약물 패치를 제작합니다. 산화 정도를 조절하여 약물 방출 속도를 제어할 수 있습니다.

2. 전자 소자 형성: 생분해성 금속(Mg 또는 Fe)을 사용하여 히터와 센서(인덕터, 커패시터 전극)의 미세 패턴을 형성합니다.

3. 통합 및 패키징: 제작된 약물 패치 위에 히터와 센서를 정밀하게 배치하고, 생분해성 고분자(PLA)로 보호층을 덮어 하나의 유연한 전자 패치 장치로 완성합니다.

기술의 장점

• 무선 제어 및 모니터링: 외부 자기장을 통해 비침습적으로 히터를 작동시키고, 센서 정보를 무선으로 수신하여 편리하고 정밀한 치료가 가능합니다.

• 완전 생분해성: 모든 구성 요소가 생체 적합성 소재로 만들어져 치료 후 체내에서 안전하게 분해되므로, 장치 제거를 위한 2차 수술이 필요 없습니다.

• 맞춤형 약물 전달: 히터의 가열 온도와 시간을 조절하여 필요한 시점에 원하는 양의 약물을 정밀하게 방출할 수 있어 치료 효과를 극대화합니다.

• 강력한 조직 접착력: 산화 녹말 기반의 약물 패치가 뇌의 굴곡진 표면에도 빈틈없이 강하게 부착되어 약물 유출 없이 목표 지점에 효과적으로 전달합니다.

실험 및 결과

실험의 목적

본 연구에서는 뇌종양을 가진 쥐를 대상으로 네 가지 다른 치료 방법을 적용하여, 본 발명에 따른 바이오 전자 패치 장치(약물 패치와 가열 치료 병행)의 치료 효과와 안정성을 기존 방법들과 비교 평가하는 것을 목적으로 합니다.

실험 방법 및 과정

1. 뇌종양을 유발한 쥐를 네 그룹으로 나눕니다.

2. 그룹 (a) - 대조군: 항암제를 정맥으로 주사합니다.

3. 그룹 (b) - 대조군: 약물 없는 바이오 전자 패치를 삽입하고 가열만 적용합니다.

4. 그룹 (c) - 실험군: 가열 없이 약물이 포함된 바이오 전자 패치만 삽입합니다.

5. 그룹 (d) - 본 발명: 약물이 포함된 바이오 전자 패치를 삽입하고 가열을 통해 약물 방출을 촉진합니다.

6. 일정 기간 동안 각 그룹의 뇌종양 크기 변화와 생존율을 관찰하고 비교 분석합니다.

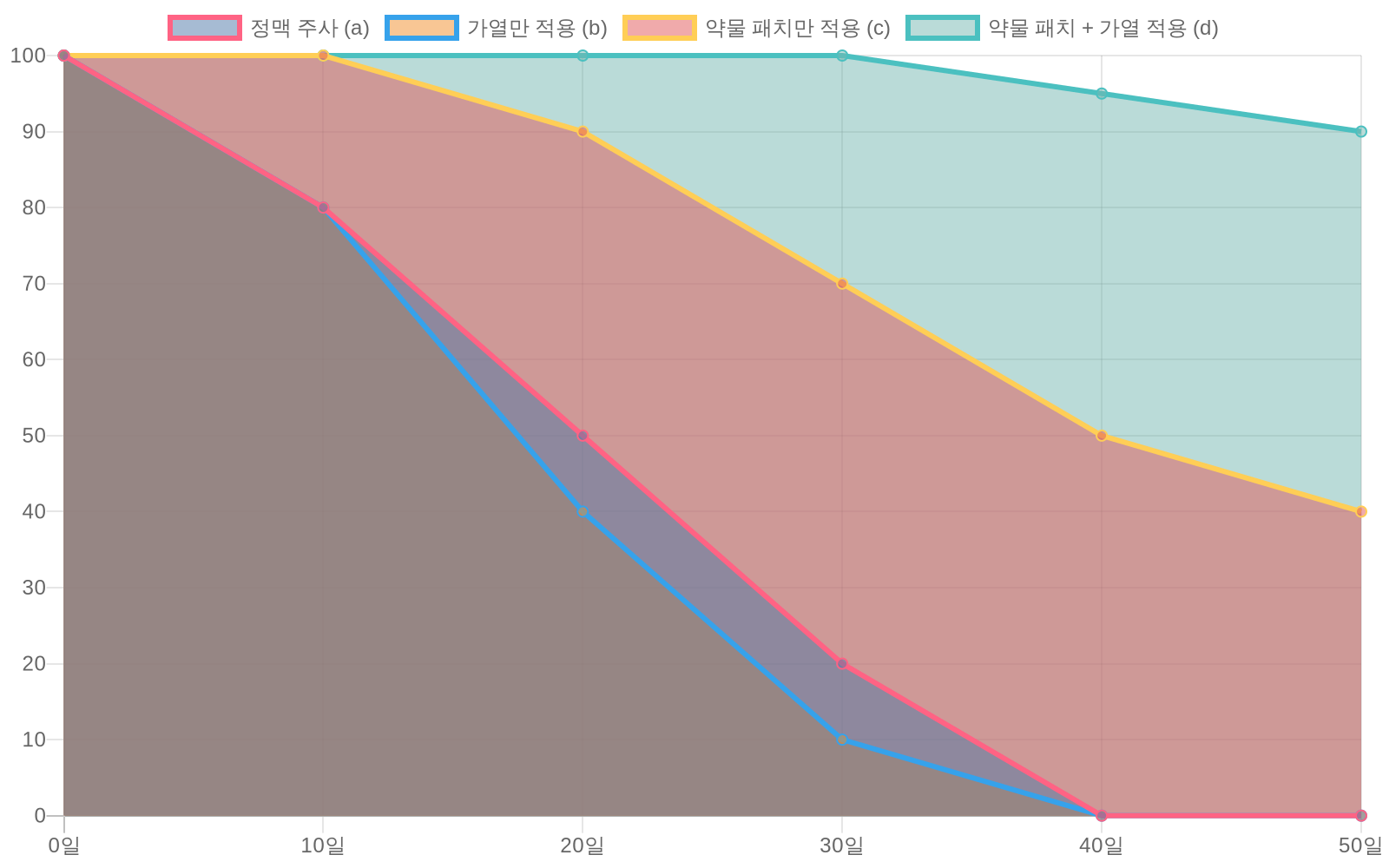

실험 결과

실험 결과, 약물 패치와 가열 치료를 병행한 그룹(d)에서 뇌종양 크기가 눈에 띄게 감소했으며, 50일이 지난 후에도 매우 높은 생존율을 유지하여 가장 우수한 치료 효과를 보였습니다. 이는 본 발명이 기존 치료법 대비 월등한 효과를 가짐을 시사합니다.

활용 방안 및 기대효과

활용 방안

• 뇌종양 제거 수술 후, 수술 부위에 직접 부착하여 눈에 보이지 않는 잔존 암세포를 제거하는 후속 치료에 활용합니다.

• 뇌종양 외에도 췌장암, 간암 등 수술이 어렵거나 접근이 힘든 다른 고형암 치료에 적용할 수 있습니다.

• 특정 부위에 장기간 약물 전달이 필요한 만성 염증성 질환 등 다양한 질병 치료를 위한 플랫폼 기술로 확장 가능합니다.

기대효과

• 치료 효과 극대화: 국소 부위에 고농도의 약물을 직접 전달하고 온열치료 효과를 결합하여 암세포 사멸 효과를 높입니다.

• 부작용 최소화: 전신에 항암제가 퍼지는 것을 막아 정상 세포 손상과 같은 전신 부작용을 크게 줄일 수 있습니다.

• 환자 편의성 증대: 체내에서 자연 분해되므로 2차 제거 수술이 필요 없으며, 무선 제어로 환자의 불편을 최소화합니다.

• 재발률 감소: 수술 후 보이지 않는 미세 잔존 암세포까지 효과적으로 제거하여 뇌종양 재발 가능성을 획기적으로 낮춥니다.

시장 동향

시장 규모 및 성장 전망

고령화 등의 요인으로 국내 뇌종양 환자 수는 2017년 기준 45,331명에 달했으며, 연평균 3.0%의 꾸준한 증가세를 보여 관련 치료 기술의 수요가 높습니다. (출처: iptargets)

본 기술이 속하는 글로벌 전자약 시장은 높은 성장 잠재력을 가지고 있습니다. 시장조사기관 Report&Data에 따르면, 시장 규모는 2020년 2,354억 달러에서 2028년 4,488억 8천만 달러까지 성장할 것으로 예측되며, 이는 연평균 8.5%의 높은 성장률입니다. (출처: KIST)

주요 플레이어 및 경쟁 환경

현재 뇌종양 치료 분야에서는 다양한 기술들이 개발되고 있으며, 기술 성숙도(TRL)는 상용화부터 연구 단계까지 폭넓게 분포합니다. 본 발명은 생분해성 소재와 무선 약물 전달, 온도 모니터링 기능을 통합하여 기존 기술들과 차별화된 경쟁력을 가집니다.

(출처: KIST, iptargets)

산업 동인 및 기회 요인

1. 고령화 사회 진입: 인구 고령화에 따라 뇌종양을 포함한 암 발병률이 증가하면서 효과적인 신규 치료법에 대한 사회적, 의학적 요구가 커지고 있습니다.

2. 정밀 의료 및 맞춤 치료 트렌드: 환자 개개인에 최적화된 치료를 제공하는 정밀 의료가 부상함에 따라, 본 기술처럼 특정 부위를 정밀 타겟팅하는 약물 전달 시스템의 중요성이 높아지고 있습니다.

3. 최소 침습 치료 선호도 증가: 환자의 회복 시간을 단축하고 신체적 부담을 줄이는 최소 침습 치료법에 대한 선호도가 높아, 2차 제거 수술이 필요 없는 생분해성 임플란트 기술의 가치가 부각됩니다.
