발명의 배경과 필요성

기술의 배경과 문제점

• 스트레스, 불규칙한 식습관 등으로 인해 대장암 등 위장관 질병이 증가하고 있습니다.

• 기존의 내시경은 기형 및 암을 감지하고 치료하는 데 필요한 충분한 해상도에서의 다중 모드 감지, 진단, 치료가 어렵다는 한계가 있었습니다.

기술의 필요성

• 질병의 진단과 치료를 동시에 수행할 수 있는 고집적, 고효율 내시경 시스템의 개발이 시급합니다.

• 정밀한 진단과 효과적인 치료를 위해 충분한 해상도를 제공하고, 다중 모드 기능을 통합한 혁신적인 기술에 대한 요구가 높아지고 있습니다.

구현 방법

기술의 원리

• 내시경 카메라 위에 투명한 그래핀 바이오 전자 장치를 배치하여 카메라의 시야를 방해하지 않으면서 진단 및 치료 기능을 수행합니다.

• 그래핀 장치는 종양 센싱, pH 센싱, 고주파 어블레이션(절제) 치료 및 피드백 모니터링이 가능합니다.

• 별도로 주입된 치료진단 나노입자를 내시경의 레이저(적색 및 근적외선)로 활성화하여, 광역학 치료, 광열 치료, 화학 치료를 복합적으로 수행합니다.

구체적인 구현 방법

1. 내시경 시스템 구성: 기본 내시경(카메라, 레이저 제공부, 식염수 제공부) 위에 종양, 접촉, 온도, 생존력 센서 및 어블레이션 전극이 통합된 그래핀 바이오 전자 장치를 포함합니다.

2. 그래핀 바이오 전자 장치 구조: 제1 그래핀층, 은 나노와이어층, 제2 그래핀층을 포함하는 투명한 '그래핀 복합층'을 기반으로 하여, 높은 전기 전도도와 투명도를 동시에 확보합니다. 그 위에 금속 산화물층 등을 배치하여 센서 기능을 구현합니다.

3. 치료진단 나노입자 구조: 금 나노막대 코어, 광역학/형광 염료 및 화학 약물을 포함하는 다공성 쉘, 그리고 온도에 따라 약물 방출을 조절하는 감열성 고분자 캡슐층으로 구성됩니다. 표면에 부착된 항체(세툭시맙 등)를 통해 암세포를 능동적으로 표적합니다.

기술의 장점

• 고집적화: 총 투과율 80%의 높은 투명도를 가진 그래핀 장치 덕분에 내시경 팁의 크기 증가 없이 진단, 치료, 모니터링 등 다양한 기능을 통합할 수 있습니다.

• 다기능성 및 정밀성: 지속적이고 정확한 종양 및 pH 센싱, 고주파 어블레이션 치료, 그리고 치료 과정의 실시간 피드백 모니터링이 가능하여 치료 효과와 안전성을 높입니다.

• 우수한 안정성: 초박막으로 형성된 그래핀 장치는 기계적 변형에 강하며, 열적/전기적으로도 안정성이 우수하여 실제 의료 환경에서 신뢰성 높은 사용이 가능합니다.

• 복합 치료 효과 극대화: 치료진단 나노입자를 통해 광역학, 광열, 화학 치료를 결합하여 잔존 암세포까지 효과적으로 제거하고 치료 성공률을 향상시킵니다.

• 표적 치료 및 부작용 최소화: 나노입자의 제어된 약물 방출 메커니즘을 통해 목표 지점에서만 약물이 방출되도록 하여 정상 조직의 손상을 최소화하고 부작용을 줄일 수 있습니다.

실험 및 결과

실험의 목적

본 발명에 따른 내시경 시스템의 핵심 구성요소인 그래핀 바이오 전자 장치의 물리적/화학적 안정성과 실제 진단(센싱) 및 치료(어블레이션) 성능을 검증하였습니다. 또한, 치료진단 나노입자의 표적화, 이미징 및 복합 치료 효과를 생체 내/외 환경에서 종합적으로 확인하는 것을 목적으로 합니다.

실험 방법 및 과정

1. 안정성 평가: 고온/고압 멸균 처리(열적 안정성), 다양한 곡률 반경에서의 구부림 및 비틀림(기계적 안정성), 생체 유체 환경에서의 다중 전기화학 사이클(전기적 안정성) 테스트를 수행했습니다.

2. 진단(센싱) 성능 평가: 쥐의 피하에 이식된 대장암 모델을 이용하여, 그래핀 센서가 암 조직과 정상 조직 간의 임피던스 및 pH 값 차이를 유의미하게 측정하는지 확인했습니다.

3. 치료 성능 평가: 고주파 어블레이션 치료를 수행하며 온도, 접촉, 조직 생존력을 실시간 모니터링했습니다. 또한 치료진단 나노입자를 주입하고 레이저를 조사하여 복합 치료를 진행한 후, 시간에 따른 종양 부피 변화를 추적하고 조직 검사(H&E 염색, TUNEL 분석)를 통해 세포 사멸을 확인했습니다.

실험 결과

실험 결과, 그래핀 바이오 전자 장치는 다양한 가혹한 조건에서도 안정적인 성능을 유지했으며, 암 조직을 효과적으로 감지하고 치료할 수 있음을 입증했습니다. 주요 안정성 시험 결과는 아래 표와 같습니다.

그래핀 바이오 전자 장치의 안정성 시험 결과

또한, 복합 치료(PDT, PTT, 화학 치료)를 적용한 실험군에서 대조군에 비해 종양 부피가 급격히 감소하였으며, 조직 검사 결과 암세포의 광범위한 세포 자멸이 확인되어 본 내시경 시스템의 우수한 치료 효과가 입증되었습니다.

활용 방안 및 기대효과

활용 방안

• 대장암 등 각종 위장관 질병의 정밀 진단 및 최소 침습 치료에 직접 활용할 수 있습니다.

• 기존 내시경 시스템의 기능을 확장하고 고도화하는 데 적용하여 차세대 스마트 내시경 개발에 기여할 수 있습니다.

• 실시간 피드백 데이터를 기반으로 한 환자 맞춤형 암 치료 프로토콜 개발에 활용될 수 있습니다.

• 본 기술에 적용된 그래핀 기반 바이오 센서 및 복합 치료 기술은 다른 의료기기나 진단 플랫폼으로 확장 적용이 가능합니다.

기대효과

• 암의 조기 발견율을 높이고 진단 정확도를 향상시켜 환자의 예후를 개선할 수 있습니다.

• 정밀한 표적 치료와 최소 침습 시술을 통해 환자의 회복 시간을 단축하고 치료 과정에서의 부작용을 획기적으로 감소시킬 수 있습니다.

• 진단과 치료가 동시에 가능한 '테라노스틱스(Theranostics)' 분야의 발전을 선도하고, 고부가가치 첨단 의료기기 시장에서의 기술 경쟁력을 확보할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

본 기술과 관련된 그래핀, 의료용 내시경, 나노의학 시장은 기술 발전과 수요 증가에 힘입어 모두 높은 성장세를 보이고 있습니다. 특히 그래핀의 우수한 특성을 활용한 바이오 센서 및 의료기기 분야의 잠재력이 크게 주목받고 있습니다.

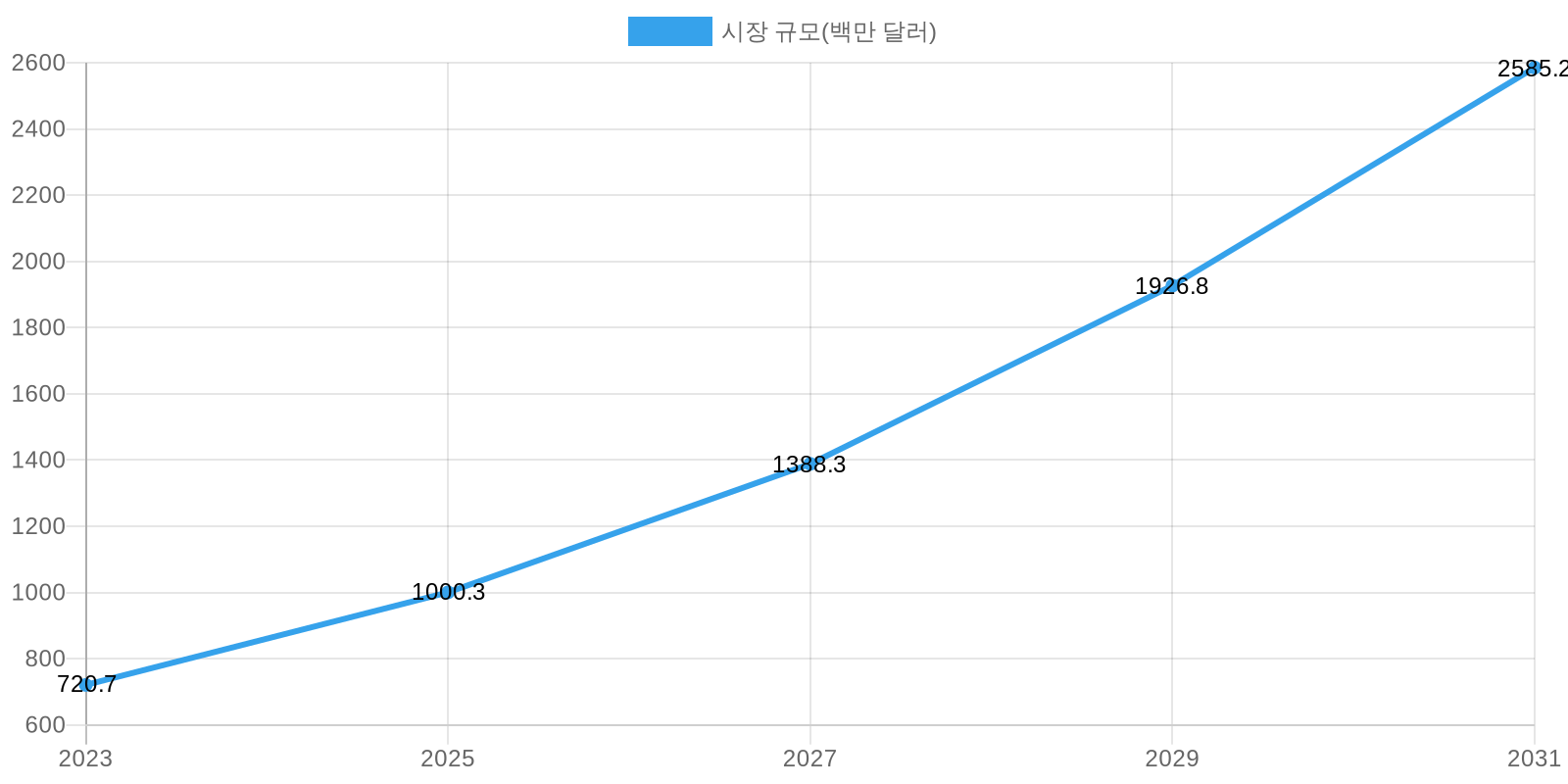

• 그래핀 시장: 2023년 7억 2,070만 달러에서 연평균 17.58% 성장하여 2031년에는 25억 8,520만 달러에 이를 것으로 전망됩니다. (출처: Kings Research)

• 일회용 내시경 시장: 감염 위험 감소 요구에 따라 빠르게 성장 중이며, 2023년 22억 6천만 달러에서 2033년 54억 6천만 달러 규모로 성장이 예상됩니다. (출처: Spherical Insights)

• 나노의학 시장: 표적 약물 전달 수요 증가로 2022년 2억 1,030만 달러에서 2032년 5억 9,780만 달러 규모로 성장할 것으로 예측됩니다. (출처: GMINSIGHTS)

주요 플레이어 및 경쟁 환경

현재 지능형 내시경 및 그래핀 바이오 센서 시장은 다수의 글로벌 의료기기 기업과 기술력을 갖춘 스타트업들이 경쟁하며 기술 혁신을 주도하는 초기 단계에 있습니다. 핵심 원천 기술과 특허를 확보하는 것이 시장을 선점하는 데 중요한 요소로 작용하고 있습니다.

산업 동인 및 기회 요인

1. 최소 침습 시술 수요 증가: 환자의 빠른 회복과 감염 위험 감소에 대한 요구가 커지면서 정밀하고 안전한 최소 침습 솔루션 시장이 빠르게 성장하고 있습니다.

2. 만성 질환 유병률 증가: 암, 당뇨병 등 만성 질환의 조기 진단과 효과적인 치료법의 중요성이 부각되면서, 진단과 치료를 동시에 수행하는 본 기술의 가치가 높아지고 있습니다.

3. 기술 융합의 가속화: 나노기술 기반의 약물 전달 시스템, 인공지능(AI)을 활용한 진단 보조 등 첨단 기술과의 융합이 새로운 시장 기회를 창출하고 있습니다.

4. 개인 맞춤형 의료로의 전환: 환자 개별 프로필에 최적화된 맞춤형 치료법에 대한 수요가 증가하면서, 실시간 모니터링 및 정밀 제어가 가능한 본 기술이 주목받고 있습니다.
