발명의 배경과 필요성

기술의 배경과 문제점

• 이종접합 구조의 나노결정은 전기촉매, 광촉매, 생의학 영상 등 다양한 분야에서 그 활용 가능성으로 인해 활발히 연구되고 있습니다.

• 특히 서로 다른 성분 간의 고체-고체 계면은 연료전지 분야에서 전기촉매 성능을 향상시키는 핵심 요소로 작용할 수 있습니다.

• 최근 금속/금속 또는 금속/금속 산화물 구조의 나노결정 합성법은 다수 제안되었으나, 복수의 금속 산화물만으로 구성된 이종접합 나노결정의 합성은 기술적으로 여전히 어려운 과제로 남아있습니다.

기술의 필요성

• 기존 합성법의 한계를 극복하고, 복잡한 다중금속 산화물 이종접합 구조를 손쉽게 구현할 수 있는 새로운 제조 방법이 필요합니다.

• 촉매의 성능을 극대화하기 위해, 나노결정의 성분, 형상, 구조를 원하는 대로 정밀하게 제어할 수 있는 고도화된 합성 기술이 요구됩니다.

• 특히 연료전지의 효율을 좌우하는 산소환원반응(ORR) 촉매와 같이 특정 용도에 최적화된 고성능, 저비용 신소재 개발이 시급합니다.

구현 방법

기술의 원리

• 핵심 원리는 올레일암모늄염을 계면활성제로 사용하여, 이미 형성된 나노결정 위에 다른 종류의 금속 산화물이 선택적으로 증착(이종 침전)되도록 유도하는 것입니다.

• 올레일암모늄염의 양이온은 금속 산화물 표면에 효과적으로 결합하여, 용액 내에서 새로운 입자가 스스로 형성되는 동종 침전을 억제하는 역할을 합니다.

• 동시에, 미리 넣어준 제1 금속 산화물 나노결정 표면 위로 제2 금속 산화물이 달라붙는 이종 침전을 촉진하여 코어-쉘과 같은 이종접합 구조를 형성합니다.

• 이때 올레일암모늄염의 양, pH, 음이온 종류를 조절함으로써 최종적으로 생성되는 나노결정의 형상(피라미드, 박막 등)과 구조를 정밀하게 제어할 수 있습니다.

구체적인 구현 방법

1. 올레일아민과 염산, 아세트산 등 다양한 종류의 산을 반응시켜 제1 올레일암모늄염을 형성합니다.

2. 이 올레일암모늄염이 녹아있는 용액에 제1 금속 산화물 나노결정(시드)과 제2 금속 전구체(코팅될 물질)를 넣고 반응시켜 이중금속 산화물 나노결정을 형성합니다.

3. 필요에 따라, 위 과정을 반복하여 생성된 이중금속 나노결정 위에 제3의 금속 산화물을 추가로 코팅함으로써 코어/쉘/쉘 구조의 삼중금속 산화물 나노결정을 제조할 수 있습니다.

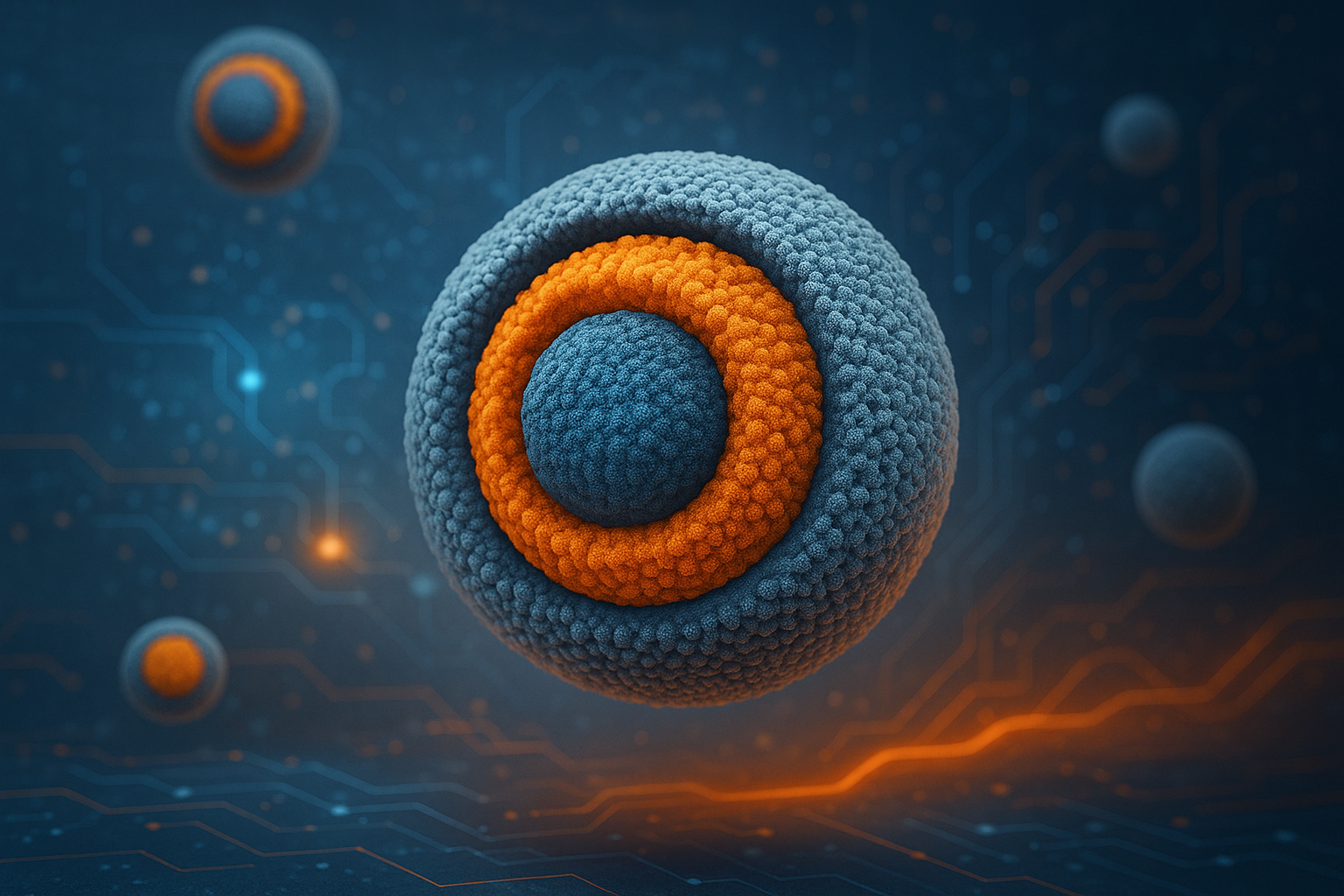

다중금속 산화물 나노결정의 코어/쉘 구조 모식도

기술의 장점

• 간단한 공정: 비교적 간단한 '나노스케일 도금 공정'을 통해 복잡한 이종접합 구조를 쉽게 형성할 수 있습니다.

• 정밀한 디자인: 원하는 성분(예: Co₃O₄, Mn₃O₄, γ-Fe₂O₃)과 구조(코어/쉘, 할로우 등)로 정밀하게 디자인된 맞춤형 나노 소재 제작이 가능합니다.

• 용도 최적화: 산소환원반응(ORR) 촉매와 같이 특정 용도에 최적화된 고성능 나노결정을 제조하여 성능을 극대화할 수 있습니다.

• 높은 분산성: 제조된 나노입자는 헥산, 톨루엔 등 다양한 극성/비극성 용매에 잘 분산되어 후속 공정에 유리합니다.

실험 및 결과

실험의 목적

본 발명의 제조 방법을 통해 생성된 다양한 다중금속 산화물 나노결정의 구조적 특성을 확인하고, 특히 산소환원반응(ORR)에 대한 전기촉매 활성을 평가하여 기존 단일금속 산화물 촉매 대비 성능 향상 여부를 검증하는 것을 목적으로 합니다.

실험 방법 및 과정

1. 올레일암모늄염 제조: 중성, 산성, 염기성 등 다양한 pH 조건을 갖는 올레일암모늄 클로라이드, 아세테이트 등을 제조했습니다.

2. 나노결정 합성: Co₃O₄ 나노결정을 시드로 사용하여 Mn₃O₄를 코팅(Co₃O₄/Mn₃O₄)하는 등 다양한 조합의 이중 및 삼중금속 나노결정을 합성했습니다. 이때 반응 용액의 pH를 조절하여 구조를 제어했습니다.

3. 구조 분석: 투과전자현미경(TEM), X선 회절(XRD), X선 흡수 분광법(XAS) 등을 이용하여 합성된 나노결정의 형상, 구조 및 성분 분포를 분석했습니다.

4. 촉매 성능 평가: 합성된 나노결정을 카본에 담지하여 촉매를 제조한 후, 전기화학적 분석을 통해 산소환원반응 활성(온셋 포텐셜, 전자 전송 수, 운동 전류 밀도 등)을 측정했습니다.

실험 결과

실험 결과, 다중금속 산화물 나노결정은 단일금속 산화물에 비해 우수한 전기촉매 성능을 보였습니다. Mn₃O₄ 성분은 촉매 반응이 시작되는 전압(온셋 포텐셜)을 높이는 데 기여했으며, γ-Fe₂O₃ 성분은 반응 효율(4-전자 반응 경로 선택도)을 증가시켰습니다. 특히, 각 금속 산화물이 시너지 효과를 내는 코어/쉘/쉘 구조의 Co₃O₄/Mn₃O₄/γ-Fe₂O₃ 나노결정이 가장 높은 산소환원반응 활성을 나타냈습니다.

활용 방안 및 기대효과

활용 방안

• 연료전지 촉매: 고가의 백금 촉매를 대체할 수 있는 고효율, 저비용 산소환원반응(ORR) 전기촉매로 활용됩니다.

• 수전해 시스템: 그린 수소 생산의 효율을 높이는 고성능 전극 촉매로 적용 가능합니다.

• 차세대 배터리: 리튬-공기 전지와 같은 차세대 에너지 저장 장치의 공기극 촉매로 활용될 수 있습니다.

• 광촉매 및 센서: 특정 화학 반응을 촉진하는 광촉매 또는 유해 가스를 검출하는 센서 등 다양한 분야에 응용될 수 있습니다.

기대효과

• 경제적 효과: 값비싼 귀금속 촉매를 저렴한 금속 산화물로 대체하여 연료전지 및 수소 생산 시스템의 제조 비용을 획기적으로 절감할 수 있습니다.

• 기술적 파급효과: 나노스케일에서 물질의 구조와 성분을 정밀하게 제어하는 원천 기술 확보를 통해 미래 에너지 및 신소재 시장을 선도할 수 있습니다.

• 환경적 기여: 우수한 촉매 활성을 통해 에너지 전환 효율을 높여 친환경 에너지 기술의 상용화를 앞당기고 탄소 중립 사회 실현에 기여합니다.

시장 동향

시장 규모 및 성장 전망

다중금속 산화물 나노결정 기술은 주로 연료전지 및 수소 에너지 시장의 핵심 소재인 촉매로 활용될 수 있어, 해당 시장의 성장과 밀접한 관련이 있습니다. 전 세계 연료전지 시장은 2023년 33억 달러에서 2028년 87억 달러 규모로 연평균 21.7% 성장할 것으로 전망됩니다. (출처)

• 다른 조사에 따르면, 전 세계 연료전지 시장은 2030년에 약 50조 원 규모에 이를 것으로 예측되며, 이는 연평균 성장률(CAGR) 30%에 달하는 높은 수치입니다. (출처)

• 또한 그린 수소 생산의 핵심인 전 세계 수전해 장치 시장은 2031년까지 99억 9,700만 달러 규모로 급격히 성장할 것으로 예상됩니다. (출처)

주요 플레이어 및 경쟁 환경

현재 본 기술과 직접적으로 경쟁하는 다중금속 산화물 나노결정 상용화 기업은 명확히 드러나지 않으나, 기술의 주요 응용처인 수소 및 연료전지 분야에서는 다수의 글로벌 기업과 국내 기업들이 기술 개발 및 실증 사업을 활발히 진행하고 있습니다.

산업 동인 및 기회 요인

1. 친환경 정책 강화: 전 세계적인 온실가스 감축 목표와 탄소중립 정책으로 인해 화석연료를 대체할 친환경 에너지 기술에 대한 수요가 급증하고 있습니다.

2. 귀금속 촉매 대체 필요성: 연료전지 스택 비용의 최대 42%를 차지하는 고가의 백금(Pt) 촉매를 대체할 고성능, 저비용 촉매 개발이 시장의 핵심 과제로 부상하고 있습니다. (출처)

3. 수소 경제로의 전환: 정부와 기업의 투자가 확대되면서 수소 생산, 저장, 활용에 이르는 수소 경제 생태계가 본격적으로 구축됨에 따라, 고성능 촉매 기술의 중요성이 더욱 부각되고 있습니다.
