발명의 배경과 필요성

기술의 배경과 문제점

• 금 나노 물질은 우수한 특성으로 다양한 분야에 응용되지만, 원하는 크기와 모양으로 합성하기 어렵습니다. 특히 직경이 큰 금 나노 와이어는 구조적 스트레인이 증가하여 합성이 더욱 어렵습니다.

• 기존 기술들은 독성 물질인 세틸트리메틸암모늄브로마이드(CTAB)를 사용하거나, 별도의 템플릿을 제작하고 제거해야 하는 복잡한 공정 단계를 거칩니다.

• 또한, 기존 용액공정은 금 나노 와이어의 수득률이 낮고 합성 용량이 나노몰 단위로 매우 작아 대량 생산과 상업적 응용에 한계가 있었습니다.

기술의 필요성

• 따라서 기존 기술의 문제점을 해결하고, 저렴한 용액공정을 통해 종횡비와 직경이 큰 금 나노 와이어를 높은 수율로 합성할 수 있는 새로운 기술이 필요합니다.

• 핸들링이 용이하고 대량 생산이 가능한 금 나노 와이어 합성 기술은 다양한 산업 분야로의 응용을 촉진하는 데 필수적입니다.

구현 방법

기술의 원리

• 본 발명은 반응속도조절제로 폴리(디알릴디메틸암모늄클로라이드)(PDDA)가 매개된 폴리올 공정을 사용합니다. 양이온성 고분자인 PDDA가 금 전구체 음이온과 정전기적 상호작용을 통해 안정화시켜 환원 반응 속도를 효과적으로 제어합니다.

• 반응 속도가 느려짐에 따라 금 나노 결정이 특정 방향(일방향)으로 꾸준히 성장하여 길고 굵은 나노 와이어를 형성할 수 있습니다.

• 성장 과정에서 발생하는 구조적 스트레인은 금의 고유한 특성인 소성 변형을 통해 해소됩니다. 이로 인해 일반적인 오각형 단면이 아닌 안정적인 육각형 단면 구조로 발전하여, 직경이 굵어져도 와이어 구조가 안정적으로 유지됩니다.

구체적인 구현 방법

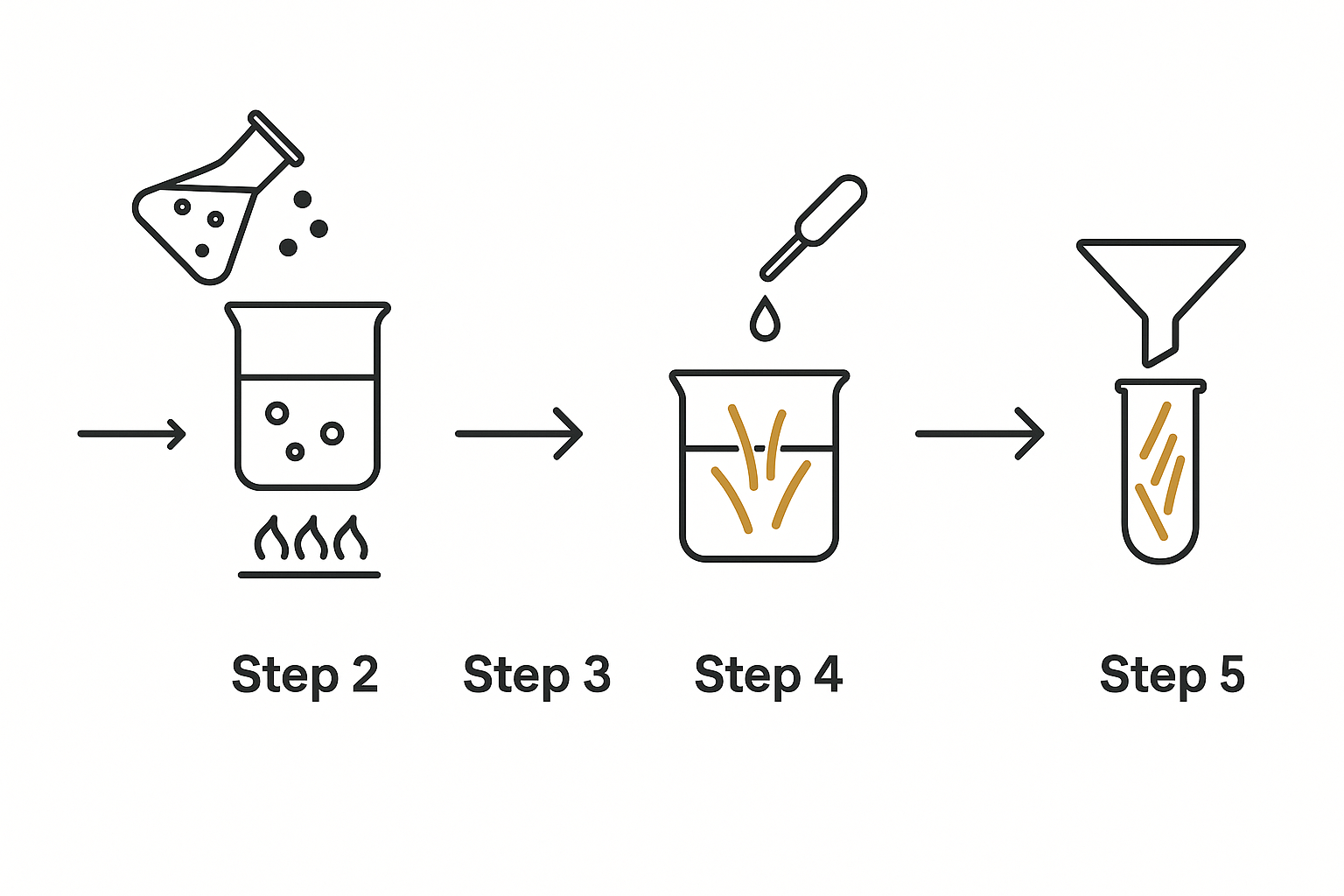

1. 제1단계 (혼합액 제조): 폴리올, 금 전구체, 반응속도조절제(PDDA)를 혼합하여 혼합액을 제조합니다.

2. 제2단계 (1차 환원): 혼합액을 교반하며 열처리하여 금 전구체를 산화 상태가 +1인 금(Au+)으로 1차 환원시킵니다.

3. 제3단계 (2차 환원 및 핵 생성): 용액에 핵생성제를 첨가하여 Au+를 2차 환원시켜 금 나노 결정을 형성합니다. 이때, 용액 내 모든 금이 Au+ 상태일 때 핵생성제를 투입하는 것이 중요합니다.

4. 제4단계 (나노 와이어 성장): 생성된 금 나노 결정을 길이 방향으로 성장시켜 금 나노 와이어를 형성합니다.

5. 제5단계 (정제): 완성된 용액을 정제하여 고순도의 금 나노 와이어를 최종 수득합니다.

기술의 장점

• 고수율 및 대용량 합성: 저가의 용액공정으로 밀리그램 스케일의 높은 수득률을 보이며, 단순한 용량 증가 방식으로 대용량 합성이 용이합니다.

• 우수한 형상 제어: 핸들링이 용이한 수준의 직경(75nm 이상)과 매우 큰 종횡비(5000 이상)를 갖는 금 나노 와이어를 제조할 수 있습니다.

• 친환경 및 단순 공정: 기존의 유독성 물질(CTAB)을 사용하지 않으며, 복잡한 템플릿 공정이 필요 없어 공정이 단순하고 친환경적입니다.

실험 및 결과

실험의 목적

본 발명에 따라 제조된 금 나노 와이어의 물리적, 구조적 특성을 분석하고, 반응속도조절제(PDDA)의 역할과 최적의 합성 조건을 실험적으로 검증하는 것을 목적으로 합니다.

실험 방법 및 과정

1. 형태 및 크기 분석: 주사전자현미경(SEM) 및 투과전자현미경(TEM)을 사용하여 제조된 금 나노 와이어의 모양, 평균 직경, 길이를 관찰했습니다.

2. 결정 구조 분석: X-선 회절(XRD) 분석을 통해 금 나노 와이어의 결정 구조(fcc 구조)를 확인하고, 구면수차보정 투과전자현미경(Cs-TEM) 분석으로 성장면과 스트레인 상태를 분석했습니다.

3. 단면 구조 분석: 미세 박편 절단 후 집속 이온 빔 주사 전자 현미경(FIB-SEM)으로 단면을 관찰하여, 오각형에서 육각형으로 발전하는 소성 변형 과정을 확인했습니다.

4. 합성 조건 최적화: UV 흡수 스펙트럼 분석을 통해 핵생성제의 최적 첨가 시점을 결정하여 균일한 금 나노 와이어를 고순도로 합성하는 조건을 확립했습니다.

실험 결과

구면수차보정 투과전자현미경(Cs-TEM) 분석 결과, 본 발명으로 제조된 금 나노 와이어는 (110) 면으로 성장하며, 표준 금 결정과 비교 시 (100) 면 방향으로 스트레인을 받는 것으로 확인되었습니다. 이는 아래 표와 같습니다.

또한, 단면 분석 결과 대부분의 금 나노 와이어가 기존의 오각형 단면이 아닌, 스트레인이 해소된 안정한 육각형 단면을 가지는 것을 확인하여, 굵은 직경에서도 와이어가 안정적으로 성장할 수 있는 원리를 규명했습니다.

활용 방안 및 기대효과

활용 방안

• 고용량 배터리: 높은 종횡비와 전도성을 바탕으로 차세대 나노와이어 배터리의 전극 소재로 활용될 수 있습니다.

• 바이오/의료 분야: 금의 우수한 생체적합성을 활용하여 체내 삽입형 의료기기, 바이오센서, 약물 전달 시스템 등에 적용 가능합니다.

• 전자 및 광학 소자: 투명 전극, 유연 디스플레이, 고감도 센서 등 다양한 광학·전기적 특성이 요구되는 소자에 응용될 수 있습니다.

기대효과

• 경제적 효과: 저렴한 용액공정과 대량생산 가능성을 통해 고부가가치 나노 소재 시장에서 가격 경쟁력을 확보하고, 관련 산업의 성장을 견인할 수 있습니다.

• 기술적 파급 효과: 기존 금 나노 와이어 합성의 한계를 극복함으로써, 나노 소재 기술의 새로운 지평을 열고 후속 연구 및 응용 기술 개발을 촉진할 것으로 기대됩니다.

시장 동향

시장 규모 및 성장 전망

금 나노 와이어가 핵심 소재로 활용될 수 있는 글로벌 나노와이어 배터리 시장은 가파른 성장세가 예상됩니다. 해당 시장은 2021년부터 2028년까지 연평균 35.10%의 성장률을 기록하며, 2028년에는 시장 규모가 4억 4,352만 달러에 이를 것으로 전망됩니다.(출처: Data Bridge Market Research)

주요 플레이어 및 경쟁 환경

반도체 본딩 와이어 시장에서는 높은 가격의 금 와이어를 대체하려는 움직임이 활발합니다. 이는 금 나노 와이어 기술이 비용 효율성을 입증해야 하는 경쟁 환경에 놓여 있음을 시사합니다. 대표적인 대체 기술과의 비교는 아래와 같습니다.

한국의 스타트업 '옥스와이어즈'는 나노 세라믹 코팅 기술을 통해 금 와이어의 신뢰성은 유지하면서 가격을 획기적으로 낮춘 대안을 제시하며 시장의 주목을 받고 있습니다.(출처: THEELEC)

산업 동인 및 기회 요인

1. 고용량 배터리 수요 증가: 전기차, 스마트 기기 보급 확대로 인해 고에너지 밀도를 갖는 배터리 수요가 급증하고 있습니다.

2. 소비자 가전 산업 성장: 웨어러블 기기, 플렉서블 디바이스 등 새로운 폼팩터의 등장으로 유연하고 소형화된 전력원에 대한 필요성이 커지고 있습니다.

3. 첨단 의료기기 수요 증가: 체내 삽입형 센서, 스마트 헬스케어 기기 등 소형화, 고성능화된 의료기기 시장이 성장하며 나노와이어 기술의 기회 요인이 되고 있습니다.

4. 자동차 산업의 R&D 투자: 자율주행, 전장부품 고도화에 따라 차량용 반도체 및 센서 기술에 대한 투자가 확대되면서 관련 소재 시장도 동반 성장하고 있습니다.
