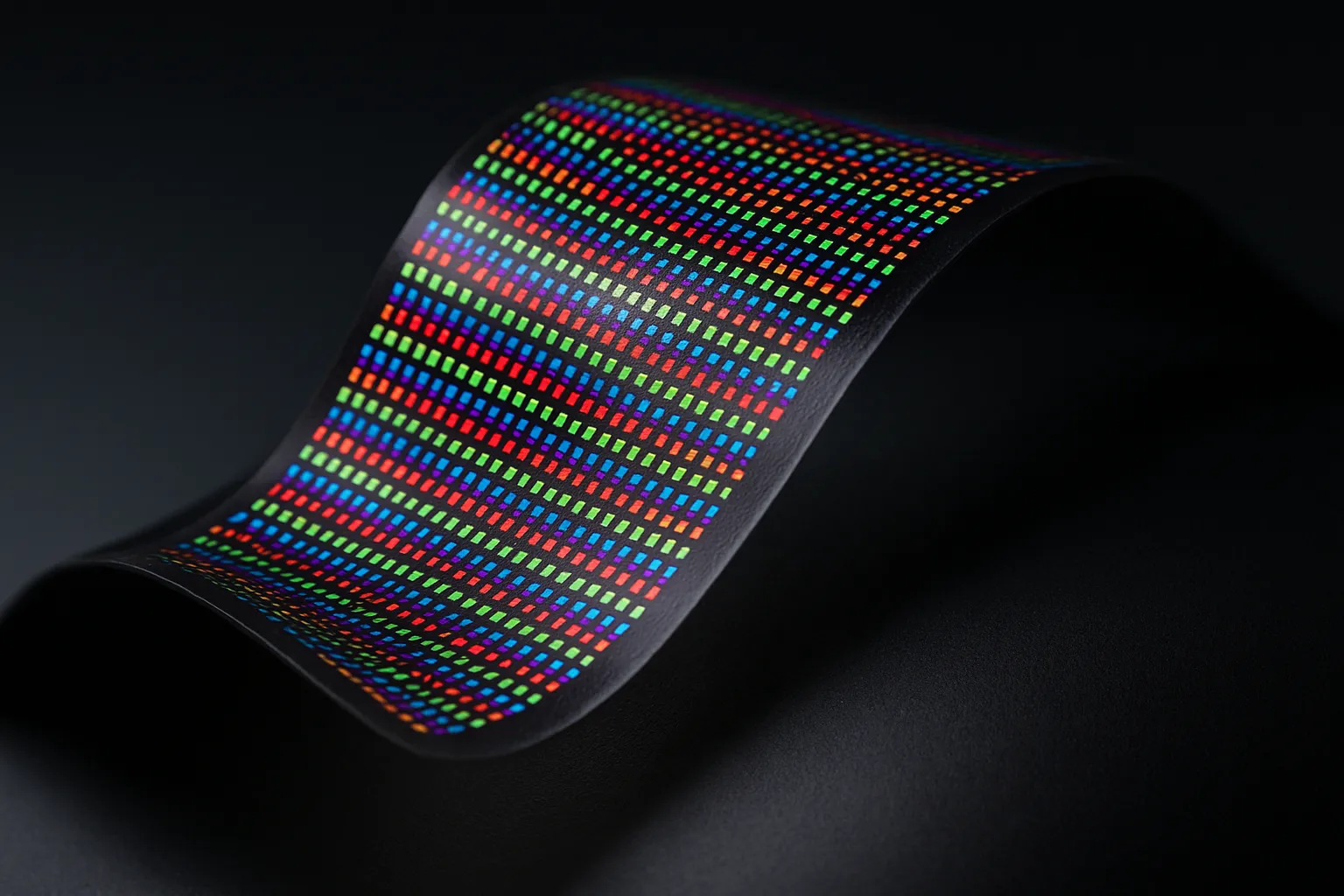

양자점 전자 장치

발명의 배경과 필요성

기술의 배경과 문제점

• 웨어러블 전자 장치는 정보 표시를 위해 유연하고 신축성 있는 고해상도 LED를 필요로 합니다.

• 기존의 변형 가능한 LED 구현 기술은 초박막 웨어러블 전자 장치를 만드는 데 한계가 있었습니다.

• 양자점(Quantum Dot)은 높은 색순도, 자체 발광 특성, 용이한 색 조절 등 장점이 많지만, 기존의 잉크젯 또는 스크린 인쇄 방식으로는 고집적의 초박막 장치를 구현하기 어려웠습니다.

기술의 필요성

• 기존 기술의 한계를 극복하고 성능이 우수한 고집적 양자점 전자 장치의 개발이 필요합니다.

• 다양한 변형에도 안정적인 성능을 유지하는 초박막 웨어러블 양자점 발광 장치 구현 기술이 요구됩니다.

• 초소형의 양자점 패턴을 높은 전사율로 정밀하게 형성할 수 있는 새로운 공정 기술이 필요합니다.

구현 방법

기술의 원리

• 본 발명은 '음각 전사 인쇄(Intaglio Transfer Printing)' 방식을 사용하여 양자점 패턴을 형성합니다.

• 핵심 원리는 스탬프(예: PDMS)의 낮은 표면 에너지와 음각 기판의 높은 표면 에너지 차이를 이용하는 것입니다.

• 스탬프에 묻은 양자점층이 음각 기판의 패턴과 접촉할 때, 양각 부분의 양자점만 음각 기판에 남고, 패턴에 해당하는 음각 부분의 양자점만 스탬프에 남게 됩니다.

• 이후 스탬프에 남은 정밀한 양자점 패턴을 최종 기판으로 전사하여 고해상도 패턴을 완성합니다.

구체적인 구현 방법

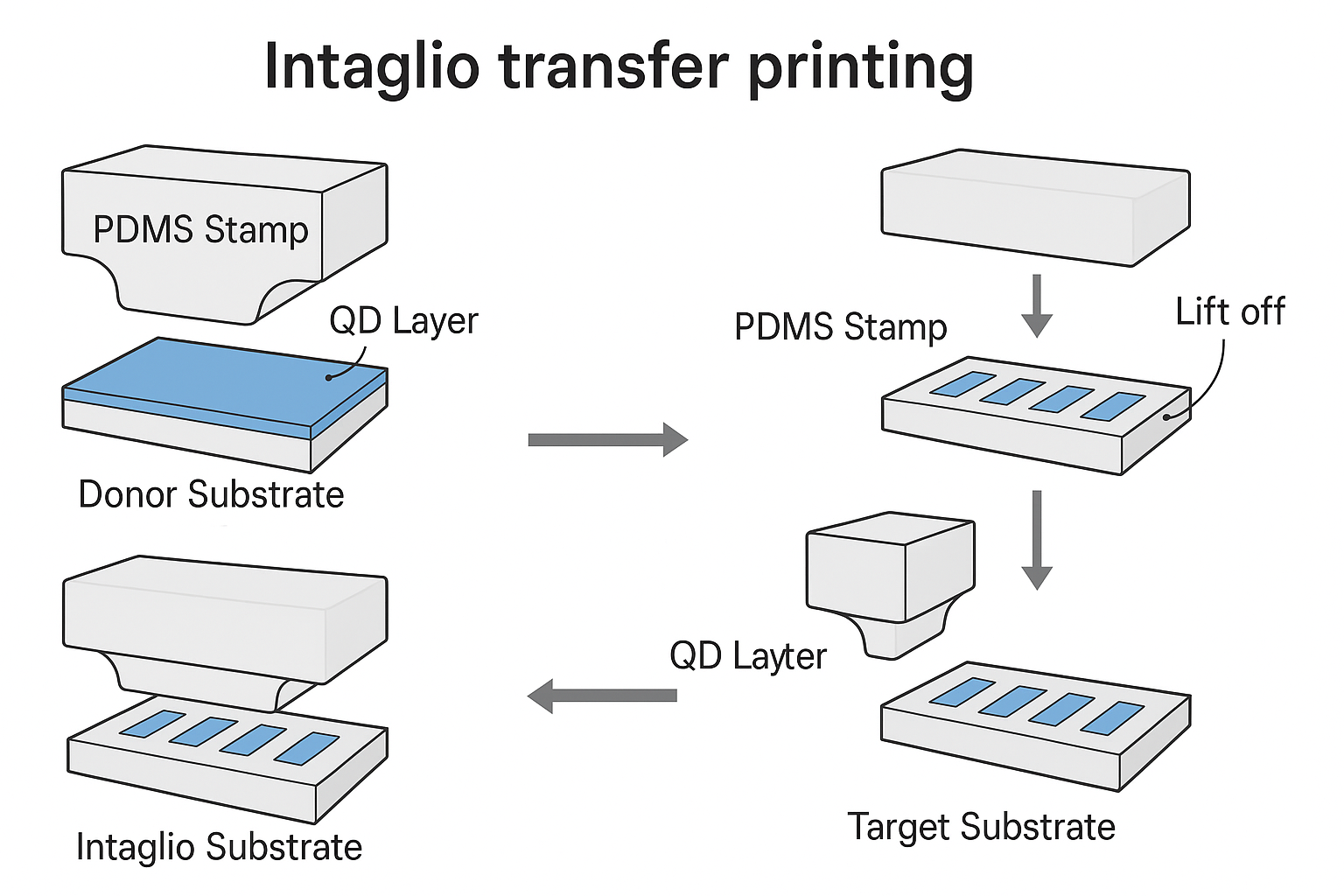

1. 도우너 기판 위에 양자점 용액을 코팅하여 균일한 양자점층을 형성합니다.

2. PDMS 재질의 스탬프를 이용하여 양자점층 전체를 떼어냅니다(픽업).

3. 미세한 음각 패턴이 새겨진 음각 기판에 양자점층이 묻은 스탬프를 접촉시킵니다.

4. 스탬프를 떼어내면, 음각 기판의 튀어나온 부분과 닿았던 양자점은 기판에 남고, 파인 홈(패턴)에 있던 양자점만 스탬프에 남습니다.

5. 양자점 패턴이 남은 스탬프를 최종 목표 기판(웨어러블 기판 등)에 접촉시켜 패턴을 전사합니다.

6. 이 과정을 Red, Green, Blue 양자점에 대해 반복하여 RGB 풀컬러 픽셀 어레이를 형성합니다.

기술의 장점

• 초소형 패턴 구현: 20㎛×20㎛ 이하의 미세한 양자점 패턴을 균일하게 형성할 수 있습니다.

• 높은 전사율: 5㎛×5㎛ 크기 이상의 패턴에서 99% 이상의 매우 높은 전사 성공률을 보입니다.

• 초박막 장치 제작: 전체 장치 두께 3㎛ 이하, 주요 기능층(전극, 전하전달층, 양자점)의 두께는 300nm 이하로 구현 가능합니다.

• 기계적 안정성: 구부림(bending), 구김(crumpling), 주름(wrinkling)과 같은 다양한 변형에도 안정적인 전계 발광 성능을 유지합니다.

• 초고해상도 달성: 최대 2460ppi에 이르는 고해상도 디스플레이 구현이 가능합니다.

실험 및 결과

실험의 목적

본 연구의 실험은 제안된 '음각 전사 인쇄' 방법의 기술적 우수성을 입증하는 것을 목표로 합니다. 구체적으로, 기존 방식 대비 전사율, 개별 양자점 패턴 배열에 따른 발광 효율, 그리고 물리적 변형에 대한 기계적-전기적 안정성을 평가하였습니다.

실험 방법 및 과정

1. 전사율 비교: 본 발명의 '음각 전사 인쇄' 방식과 기존의 '스트럭처드 스탬프 인쇄' 방식으로 각각 양자점 패턴을 형성한 후, 광학 현미경을 통해 전사된 패턴의 균일성과 성공률을 비교 분석하였습니다.

2. 발광 효율 비교: RGB 양자점이 분리된 패턴으로 배열된 본 발명의 장치와, RGB 양자점이 하나의 층에 혼합된 장치의 시간 분해 광루미네선스 및 전계 발광 효율을 측정하여 에너지 전달 현상과 밝기 차이를 비교하였습니다.

3. 기계적 안정성 평가: 제작된 초박막 양자점 발광 장치를 다양한 각도로 구부리면서 전류 밀도-전압 특성의 변화를 측정하여, 물리적 변형에 따른 전기적 성능 저하 여부를 확인하였습니다.

실험 결과

전사율 비교 실험 결과, 본 발명의 음각 전사 인쇄 방식은 매우 작은 크기의 패턴에서도 거의 완벽한 전사율을 보인 반면, 기존 방식은 패턴 크기가 훨씬 큼에도 불구하고 불완전한 전사를 나타냈습니다. 이는 본 기술의 정밀성과 우수성을 명확히 보여줍니다.

발광 효율 비교 실험에서는, RGB 양자점을 물리적으로 분리하여 패턴화한 본 발명의 장치가 양자점 간의 불필요한 에너지 전달을 억제하여, 양자점이 혼합된 장치보다 월등히 높은 발광 효율을 보였습니다. 이는 더 밝고 선명한 색 표현이 가능함을 의미합니다.

또한, 기계적 안정성 테스트에서 본 발명으로 제작된 장치는 심하게 구부러진 상태에서도 전기적 특성의 변화가 거의 없이 안정적인 성능을 유지하는 것으로 확인되었습니다. 이는 웨어러블 기기로서의 활용 가능성을 뒷받침하는 중요한 결과입니다.

활용 방안 및 기대효과

활용 방안

• 초박막 웨어러블 디스플레이: 스마트워치, 피트니스 밴드, 스마트 의류 등 다양한 웨어러블 기기의 디스플레이로 활용될 수 있습니다.

• 전자 타투 (Electronic Tattoos): 피부에 직접 부착하여 생체 신호를 모니터링하거나 정보를 표시하는 헬스케어 및 패션 아이템으로 적용 가능합니다.

• 곡면 디스플레이: 유리 막대, 배터리, 스마트 기기의 곡면 엣지 등 기존에 디스플레이를 적용하기 어려웠던 다양한 형태의 표면에 적용할 수 있습니다.

• 초고해상도 소형 디스플레이: 증강현실(AR) 및 가상현실(VR) 기기의 핵심 부품인 마이크로 디스플레이로 활용될 수 있습니다.

기대효과

• 고성능·고집적 양자점 전자 장치 구현: 기존 기술의 한계를 뛰어넘어, 성능과 집적도가 크게 향상된 차세대 양자점 전자 장치 시장을 선도할 수 있습니다.

• 발광 효율 극대화: RGB 픽셀을 분리하여 양자점 간 에너지 손실을 원천적으로 차단함으로써, 밝기가 10~52% 향상된 고효율 디스플레이 제작이 가능합니다.

• 신시장 창출 및 확대: 기존 디스플레이가 적용되기 어려웠던 웨어러블, 헬스케어, IoT 기기 등 다양한 분야로의 적용을 확대하여 새로운 시장을 창출할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

웨어러블 및 차세대 디스플레이 시장은 OLED와 양자점(QD) 기술을 중심으로 빠르게 성장하고 있습니다. 특히 본 기술과 직접적으로 연관된 플렉서블, 웨어러블 디스플레이 시장의 전망은 매우 긍정적입니다.

• OLED 패널 시장: 2025년 584.4억 달러에서 2030년 1085.8억 달러로 연평균 13.19% 성장할 것으로 전망됩니다. (출처)

• 플렉서블 OLED 시장: 웨어러블 기기 수요 증가에 힘입어 2032년까지 225억 달러 규모로 성장할 것으로 예상됩니다. (출처)

• 마이크로LED 시장: 2028년에는 웨어러블 기기용 마이크로LED 시장이 6억 달러를 초과하며 TV 시장을 앞지를 것으로 전망될 만큼, 웨어러블 분야의 성장이 두드러집니다. (출처)

주요 플레이어 및 경쟁 환경

차세대 디스플레이 시장은 기존의 LCD 기술을 넘어서 QD-LCD, QD-OLED, QNED, 마이크로LED 등 다양한 기술들이 경쟁하며 발전하고 있습니다. 삼성전자와 삼성디스플레이를 비롯한 주요 기업들은 각 기술의 장점을 극대화하며 시장을 선도하기 위해 치열하게 경쟁하고 있습니다.

산업 동인 및 기회 요인

1. 고성능 디스플레이 수요 증가: 프리미엄 TV, 전문가용 모니터, AR/VR 기기 등에서 고해상도 및 고색재현율을 갖춘 디스플레이에 대한 요구가 지속적으로 증가하고 있습니다.

2. 웨어러블 시장의 폭발적 성장: 얇고, 가벼우며, 유연한 폼팩터를 요구하는 스마트워치 및 헬스케어 기기 시장의 성장이 차세대 디스플레이 기술 발전을 견인하고 있습니다.

3. 기술과 패션 산업의 융합: 기술적으로 진보했을 뿐만 아니라 심미적으로도 뛰어난 디자인의 웨어러블 기기에 대한 소비자 선호가 증가하며 새로운 시장 기회를 창출하고 있습니다.

4. 차량용 디스플레이 시장 확대: 자율주행 기술 발전과 함께 차량 내부의 정보 표시 및 엔터테인먼트를 위한 디스플레이 채택이 늘어나면서 새로운 성장 동력으로 부상하고 있습니다.
