발명의 배경과 필요성

기술의 배경과 문제점

• 기존 웨어러블 모니터링 장치는 부피가 크고 무거워 피부에 완벽하게 통합되기 어렵고, 착용성과 신호 품질에 문제가 있었습니다.

• 장기간 모니터링 시 수집된 데이터를 실시간으로 저장할 휴대용 메모리 모듈이 부재하여 진단 및 치료 연계에 한계가 있었습니다.

• 기존 유연 메모리는 높은 전력 소비, 낮은 신뢰성, 생체 적합성 부족 등의 문제를 가지고 있었습니다.

• 피부에 직접 전자 기기를 이식하는 방식은 외부 이물질 노출 및 장기적 피부 염증 유발 가능성으로 인해 의료용으로 활용하기 어려웠습니다.

기술의 필요성

• 파킨슨병과 같은 질병의 정밀한 진단과 치료를 위해 생체 신호를 정량적으로 평가하고 패턴을 분석할 수 있는 새로운 방식이 필요합니다.

• 약물 치료 효과를 극대화하고 부작용을 줄이기 위해, 환자의 상태를 지속적으로 모니터링하며 제어된 방식으로 약물을 전달하는 시스템이 요구됩니다.

• 일상생활에 불편함이 없도록 얇고 가벼우며 신축성이 뛰어난 형태의 웨어러블 기기를 통해 건강 진단과 치료를 통합할 필요가 있습니다.

구현 방법

기술의 원리

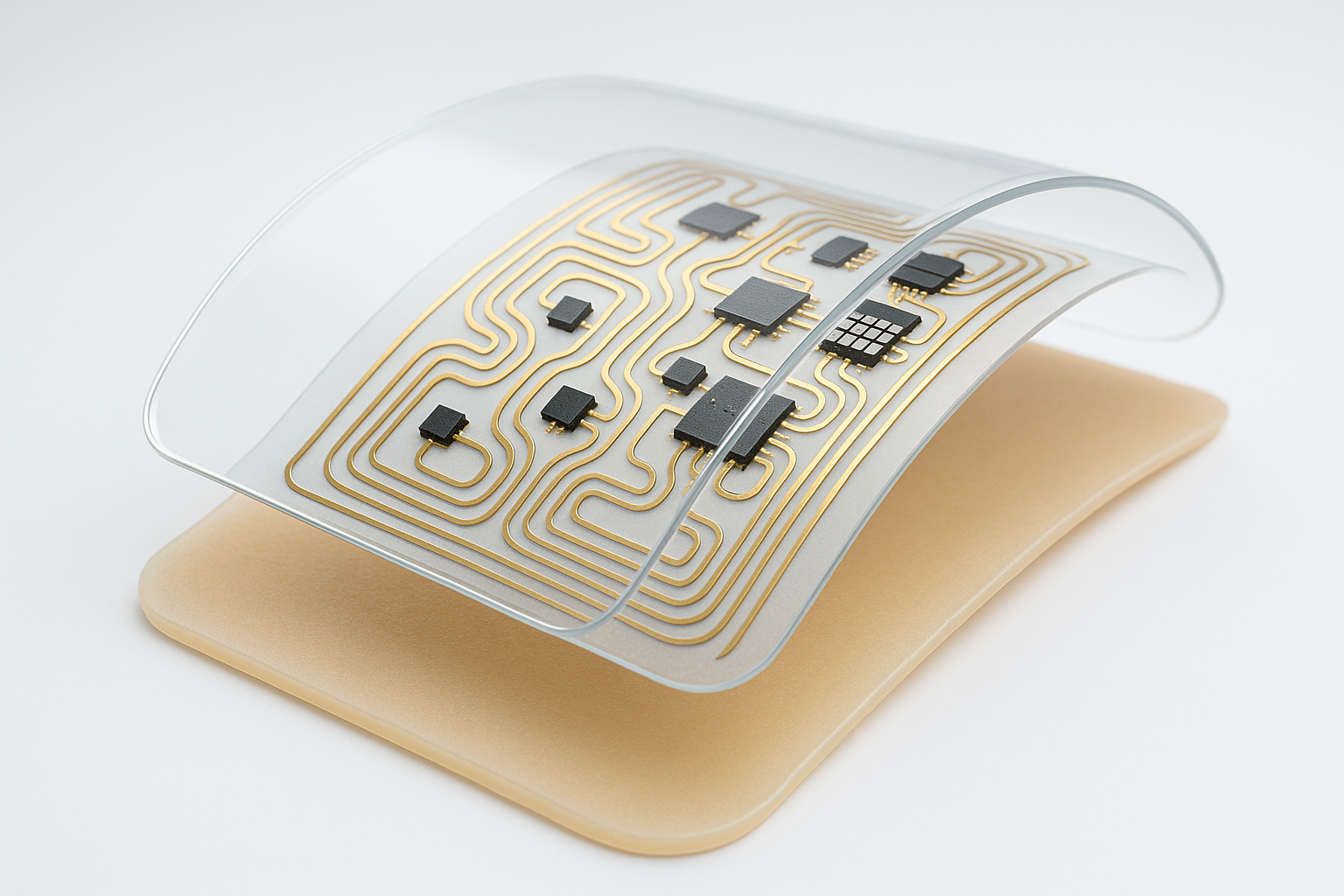

• 생체적합성 필름: 피부 접착을 위해 하이드로콜로이드 점착제가 도포된 폴리우레탄 필름을 사용하며, 약물 전달을 위한 나노입자를 포함할 수 있습니다.

• 신축성 및 연성 전자소자: 신장, 압축, 굽힘, 비틀림에도 안정적인 구조와 작동을 보입니다. 구불구불한(serpentine) 형태의 전극 패턴을 적용하여 유연성을 극대화합니다.

• 중성 역학층(Neutral Mechanical Plane): 변형 시 소자에 가해지는 스트레스를 최소화하기 위해, 깨지기 쉬운 전자 소자들을 두 개의 고분자 층 사이에 위치시켜 보호합니다.

• 통합 시스템: 스트레인 센서로 움직임을 감지하고, 비휘발성 저항 메모리(RRAM)에 데이터를 저장합니다. 저장된 데이터를 분석하여 필요 시 히터를 작동시켜 메조기공성 실리카 나노입자를 통해 약물 전달을 제어합니다.

구체적인 구현 방법

1. 폴리(메틸 메타크릴레이트)와 제1 고분자를 실리콘 기판에 차례로 코팅하고 경화합니다.

2. 제1 고분자 층을 원하는 형태로 패턴화합니다.

3. 패턴화된 제1 고분자 층 위에 센서, 메모리 등 전자 소자를 제작합니다.

4. 전자 소자 위에 제2 패턴화된 고분자 층을 형성하여 소자를 캡슐레이션(보호)합니다.

5. 실리콘 기판과 폴리(메틸 메타크릴레이트) 희생층을 제거하여 캡슐레이션된 소자만 분리합니다.

6. 분리된 소자를 탄성 기재(예: PDMS)에 부착합니다.

7. 최종적으로 소자가 부착된 탄성 기재를 피부 접착용 생체적합성 필름에 부착하여 완성합니다.

기술의 장점

• 저전력 구동: 금 나노입자를 포함하는 MINIM 구조를 적용하여, 기존 메모리 소자 대비 소비 전력을 1000배 이상 감소시켜 장시간 사용이 가능합니다.

• 뛰어난 기계적 안정성: 구불구불한 전극 설계와 유연한 소재를 사용하여 최대 30% 변형 조건에서도 1,000회 이상 반복적인 신축, 굽힘, 비틀림에도 안정적으로 작동합니다.

• 다기능 통합 시스템: 센서(움직임, 온도), 메모리(데이터 저장), 액추에이터(히터)를 하나의 얇은 패치에 통합하여 '진단-분석-치료'가 연동되는 개인 맞춤형 헬스케어 솔루션을 제공합니다.

• 높은 생체 적합성 및 안정성: 피부에 자극이 적은 하이드로콜로이드 패치를 사용하고, 효과적인 캡슐레이션으로 땀이나 외부 수분으로부터 소자를 보호하여 안정적인 성능을 유지합니다.

실험 및 결과

실험의 목적

본 발명에 따른 다기능성 웨어러블 전자 기기의 핵심 구성 요소인 비휘발성 저항 메모리 소자의 전기적 성능과 신축성 및 연성 소자의 기계적 안정성을 평가하고, 실제 적용 가능성을 검증하는 것을 목적으로 합니다.

실험 방법 및 과정

1. 소자 제작: 실시예 2에 기술된 방법에 따라 PMMA와 폴리이미드(PI)를 스핀코팅하고, 전극 및 TiO2 나노멤브레인, 금 나노입자 층을 순차적으로 증착 및 패터닝하여 MIM, MISIM, MINIM 구조의 메모리 소자를 제작했습니다.

2. 전기적 특성 평가: 파라미터 분석기를 사용하여 제작된 각 소자 구조의 전류-전압(I-V) 특성, 스위칭 동작, 내구성(endurance), 데이터 보유율(retention) 등 신뢰성을 평가했습니다.

3. 기계적 안정성 평가: 제작된 신축성 메모리 소자를 다양한 변형률(3% ~ 25%)로 신장시키거나 굽힘, 비틀림을 가한 상태에서 전기적 특성 변화를 측정하고, 1,000회 반복 신축 사이클 테스트를 진행했습니다.

4. 시스템 통합 및 성능 검증: 스트레인 센서, 메모리, 히터, 온도 센서 등을 피부 패치에 통합하고, 모사된 손 떨림(tremor) 신호를 감지하여 메모리에 저장하는 동작 및 히터를 이용한 약물 방출 제어 가능성을 평가했습니다.

실험 결과

주요 실험 결과는 아래 표와 같이 요약할 수 있습니다. 금 나노입자를 적용한 MINIM 구조가 전기적 성능과 저전력 특성에서 월등한 우수성을 보였으며, 최종 제작된 소자는 뛰어난 기계적 안정성과 환경 저항성을 입증했습니다.

활용 방안 및 기대효과

활용 방안

• 만성 질환 관리: 파킨슨병 환자의 손 떨림, 간질 환자의 발작 등 운동 장애(movement disorder)를 지속적으로 모니터링하고, 측정된 데이터 패턴에 따라 필요한 시점에 자동으로 약물을 투여하는 데 활용할 수 있습니다.

• 개인 맞춤형 헬스케어: 근전도(EMG), 뇌파(EEG), 심전도(ECG) 등 다양한 생체 신호 센서와 결합하여 일상생활 속에서 건강 상태를 종합적으로 추적하고 관리하는 개인용 건강 모니터링 기기로 활용 가능합니다.

• 재활 및 스포츠 과학: 재활 치료 중인 환자의 움직임 회복 정도를 정량적으로 측정하거나, 운동선수의 근육 사용량 및 피로도를 분석하여 훈련 효율을 높이고 부상을 예방하는 데 적용할 수 있습니다.

기대효과

• 환자 삶의 질 향상: 병원에 방문하지 않고도 일상생활 속에서 불편함 없이 건강 상태를 진단하고, 적시에 필요한 치료를 받을 수 있어 환자의 편의성과 치료 순응도를 크게 높일 수 있습니다.

• 의료 패러다임 전환: 질병 발생 후 치료 중심에서 예측, 예방, 맞춤형 관리 중심의 미래 의료 패러다임으로 전환을 가속화할 수 있습니다.

• 새로운 시장 창출: 헬스케어, 전자약, 웨어러블 기기 시장에서 본 기술을 기반으로 한 혁신적인 제품과 서비스를 통해 새로운 고부가가치 시장을 창출하고 선점할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

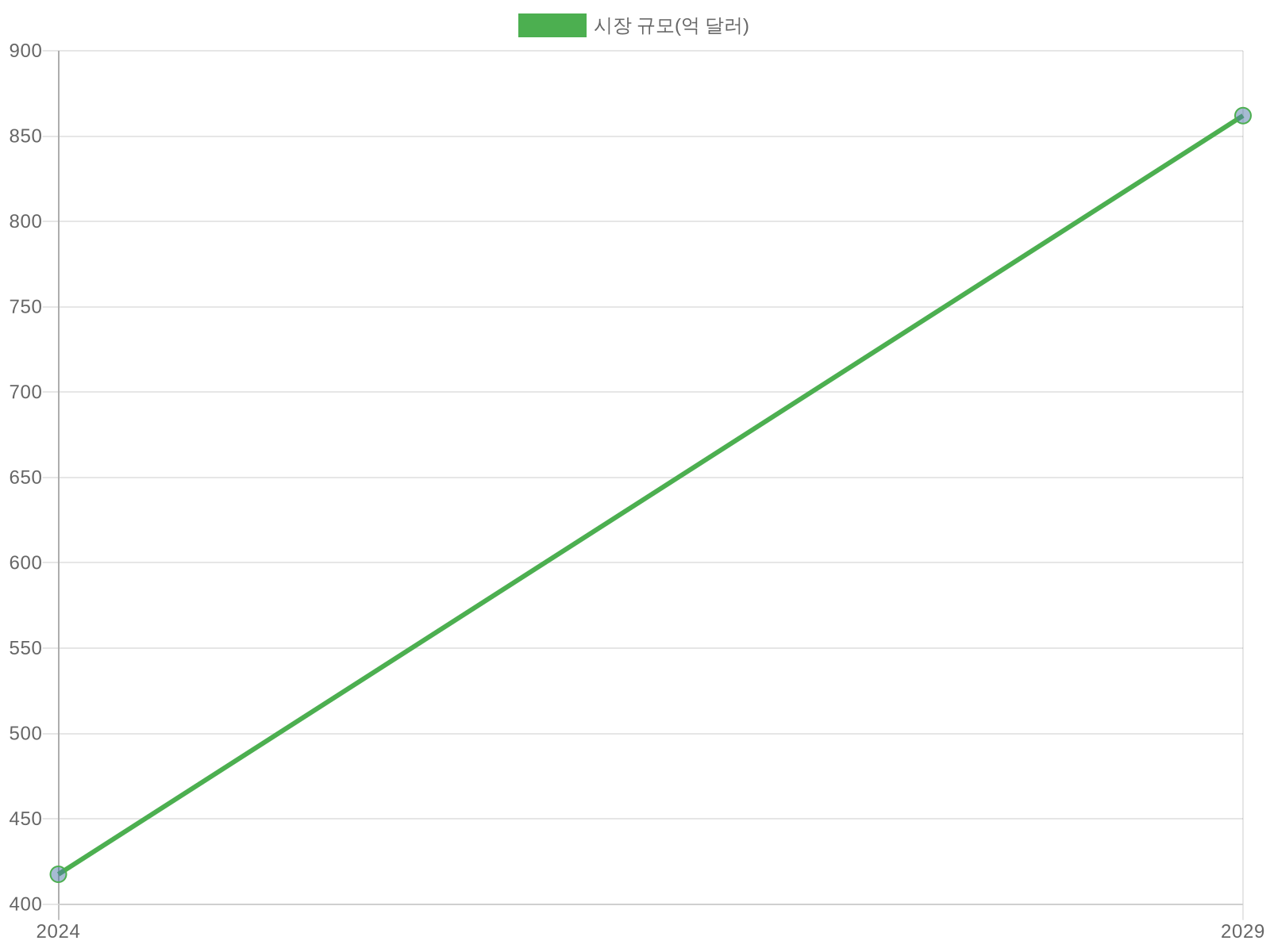

본 기술과 직접적으로 관련된 웨어러블 의료기기 및 전자 피부 시장은 가파른 성장세를 보이고 있습니다. 세계 웨어러블 의료기기 시장은 2024년 417억 5,000만 달러에서 연평균 15.60% 성장하여 2029년 862억 달러에 이를 것으로 전망됩니다(출처). 더 나아가, 전자 피부 시장은 2021년 58억 달러에서 연평균 19.5% 성장하여 2030년에는 260억 5천만 달러에 달할 것으로 예측되는 등(출처) 미래 성장 잠재력이 매우 큰 분야입니다.

주요 플레이어 및 경쟁 환경

웨어러블 헬스케어 및 전자 피부 시장에서는 기존 글로벌 기업과 혁신적인 스타트업들이 치열하게 경쟁하며 기술 발전을 주도하고 있습니다. 주요 기업들은 센서 정확도 향상, AI 알고리즘 접목, 사용자 편의성 증대 등에 초점을 맞춰 신제품을 지속적으로 출시하고 있습니다.

산업 동인 및 기회 요인

1. 건강에 대한 인식 증대 및 만성 질환 증가: 고령화 사회 진입과 함께 건강 및 웰빙에 대한 대중의 관심이 높아지고, 당뇨, 고혈압 등 만성 질환 유병률이 증가하면서 일상적인 건강 모니터링의 필요성이 커지고 있습니다(출처).

2. 원격 환자 모니터링(RPM) 및 재택 건강관리 수요 확대: 의료 비용 절감과 관리 효율성 증대를 위해 비대면 진료 및 원격 환자 모니터링 시스템 도입이 활발해지면서, 관련 웨어러블 기기 수요가 급증하고 있습니다(출처).

3. 기술 혁신 및 AI 통합 가속화: 센서 기술, 저전력 통신, 유연 소재 등 관련 기술이 빠르게 발전하고 있으며, 수집된 데이터를 분석하고 예측하는 인공지능(AI) 기술과의 통합이 시장 성장을 견인하고 있습니다(출처).
