발명의 배경과 필요성
기술의 배경과 문제점
- 최근 플렉시블 및 폴더블 디스플레이를 넘어 차세대 기술로 신축성(Stretchable) 디스플레이에 대한 관심이 증가하고 있습니다.
- 하지만 기존 양자점 디스플레이는 대부분 평판형이거나 유연한 형태에 그쳐, 재료와 소자 구조의 한계로 인해 자유롭게 늘이고 줄일 수 있는 신축성 구현에는 어려움이 있었습니다.
기술의 필요성
- 높은 성능을 유지하면서도 우수한 신축성을 동시에 만족시키는 새로운 개념의 발광 재료 개발이 시급합니다.
- 웨어러블 기기, 스마트 텍스타일, 피부 모사형 디스플레이 등 미래형 애플리케이션을 구현하기 위한 혁신적인 기술 확보가 필요합니다.
구현 방법
기술의 원리

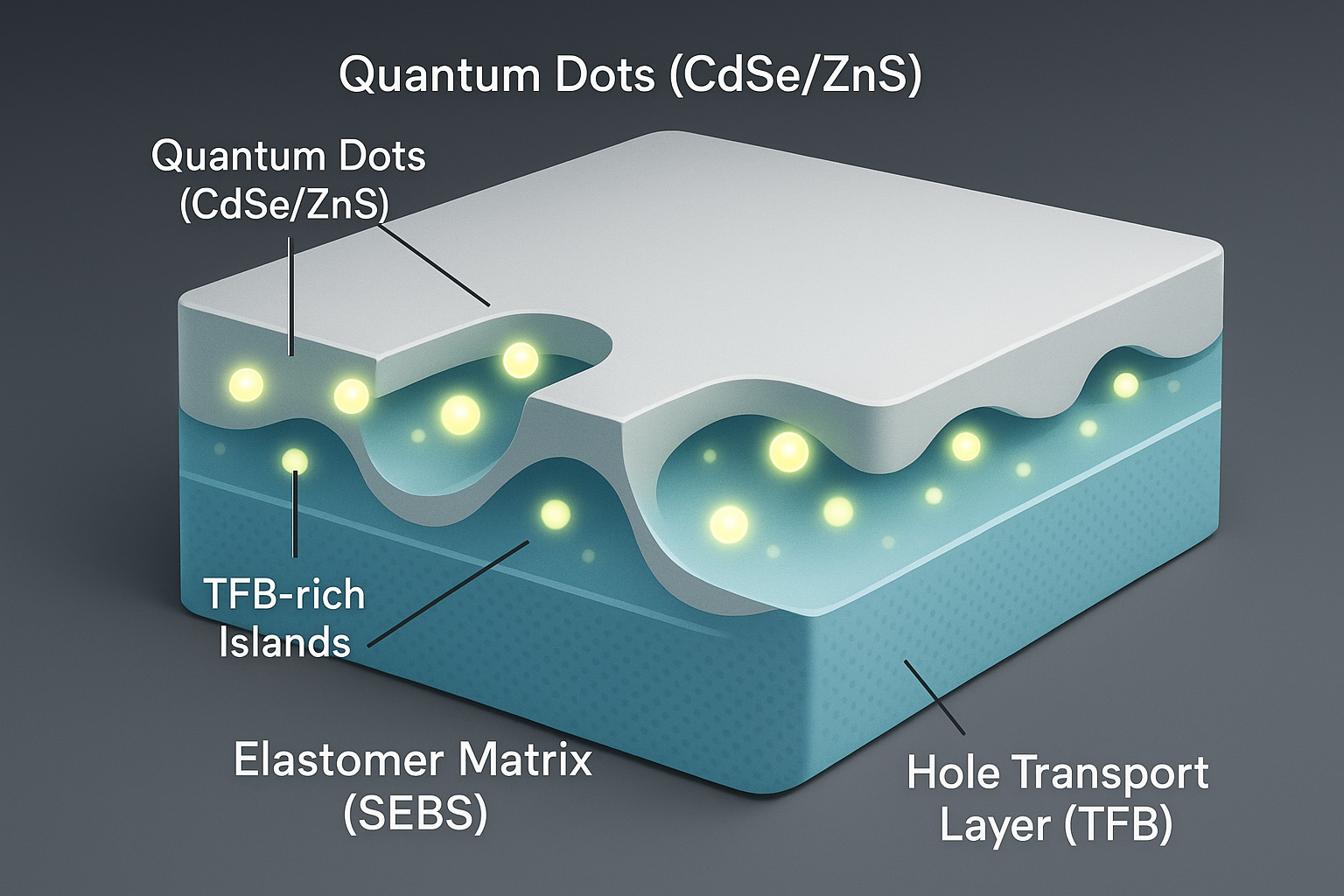

본 발명은 정공수송 고분자, 엘라스토머, 양자점을 혼합한 복합체 용액을 스핀 코팅하여 독특한 이중층 구조를 형성하는 기술입니다. 이 과정에서 각 물질의 다른 특성으로 인해 자연스럽게 층이 분리되면서 성능과 신축성을 모두 극대화하는 구조가 만들어집니다.
- 하부층 형성: 정공수송 고분자(TFB)가 아래쪽에 모여 '섬' 모양의 고분자 리치 영역을 형성하며, 이는 양자점으로 정공(전기 신호)을 효율적으로 전달하는 통로 역할을 합니다.
- 상부층 형성: 신축성이 뛰어난 엘라스토머(SEBS) 매트릭스 내에 발광 소자인 양자점이 분산되어 상부층을 이룹니다. 이 층은 디스플레이 전체에 기계적 유연성과 안정성을 부여합니다.
구체적인 구현 방법
- 복합체 용액 형성: 정공수송 고분자(TFB), 엘라스토머(SEBS-g-MA), 양자점(CdSe/ZnS)을 각각 톨루엔과 같은 유기 용매에 녹인 후, 원하는 중량비로 혼합하여 복합체 용액을 만듭니다.
- 용액 처리: 제조된 복합체 용액을 약 2시간 동안 초음파 처리하여 균일하게 분산시키고, 200nm 크기의 필터로 여과하여 불순물을 제거합니다.
- 박막 형성: 스핀 코팅 공정을 이용해 준비된 기판 위에 복합체 용액을 얇게 코팅합니다. 코팅 속도를 조절하여 원하는 두께의 박막을 형성할 수 있습니다.
기술의 장점
- 뛰어난 신축성: 50%의 높은 변형률에서도 균열 없이 안정적인 기계적 탄력성을 유지합니다.
- 고성능 발광 특성: 5V의 낮은 턴온 전압과 6.8V에서 5,056 cd/m²의 높은 최대 휘도를 달성합니다.
- 안정적인 구동: 40% 변형률 하에서 비틀거나 누르는 등 다양한 변형 모드에서도 안정적으로 전기 발광을 유지합니다.
- 우수한 내구성: 20% 변형률을 100회 반복하여 적용한 후에도 초기 밝기를 대부분 유지합니다.
실험 및 결과
실험의 목적
본 연구의 실험은 새롭게 개발된 양자점-고분자 복합체(SQC) 박막의 기계적 신축성, 독특한 내부 구조, 그리고 이를 적용한 QLED 소자의 광전자적 성능을 종합적으로 검증하고 평가하는 것을 목적으로 합니다.
실험 방법 및 과정
- 신축성 테스트: 엘라스토머 함량이 다른 세 종류의 박막(순수 양자점, SQC(Q100S5T5), SQC(Q100S10T5))에 50%의 단축 변형률을 적용한 후, 원자간력 현미경(AFM)을 사용하여 표면의 균열 발생 여부를 관찰했습니다.
- 구조 분석: 투과전자현미경(TEM)과 X선 광전자 분광법(XPS) 깊이 프로파일링을 통해 복합체 박막 내부의 수직으로 분리된 층 구조와 성분 분포를 정밀하게 분석했습니다.
- 내부 구조 변화 분석: GISAXS 분광법을 사용하여 박막이 50%까지 늘어나는 동안 내부 양자점 입자 간의 거리 변화를 측정하여 변형에 따른 구조적 안정성을 평가했습니다.
실험 결과
실험 결과, 개발된 양자점-고분자 복합체는 엘라스토머 함량이 충분할 경우(SQC(Q100S10T5)) 50%의 높은 변형률에서도 균열이 전혀 발생하지 않아 매우 뛰어난 기계적 신축성을 입증했습니다. 이는 엘라스토머가 없는 순수 양자점 박막이 쉽게 균열되는 것과 뚜렷한 대조를 이룹니다.
박막 종류 | 엘라스토머 함량 (QD 100 중량부 대비) | 50% 신장 시 표면 변화 |
|---|
순수 양자점 (Bare QD) | 없음 | 수많은 미세 크랙이 발생하며 필름 전체로 전파됨 |
SQC(Q100S5T5) | 5 중량부 | 부분적인 크랙이 발생하지만, 박막 하부까지 전파되지는 않음 |
SQC(Q100S10T5) | 10 중량부 | 크랙 발생 없이 매끄러운 표면을 유지하며 완전한 신축성을 보임 |
또한, GISAXS 분석 결과 박막이 50%까지 늘어나는 동안에도 내부 양자점들 사이의 평균 거리는 거의 변하지 않는 것으로 나타났습니다. 이는 외부 변형이 가해져도 발광 입자의 밀도가 안정적으로 유지되어, 소자의 성능 저하 없이 신축성을 확보할 수 있음을 시사하는 중요한 결과입니다.
활용 방안 및 기대효과
활용 방안
- 웨어러블 기기: 스마트 워치, 피트니스 밴드, VR/AR 글래스 등 인체 곡면에 완벽하게 밀착되는 디스플레이에 적용할 수 있습니다.
- 스마트 텍스타일 및 패션: 디스플레이 기능이 통합된 의류나 액세서리를 제작하여 새로운 디자인과 정보 전달 수단을 제공할 수 있습니다.
- 헬스케어 및 의료기기: 피부처럼 부착하여 생체 신호를 실시간으로 보여주는 패치형 센서나 재활 치료용 의료기기에 활용될 수 있습니다.
- 자동차 및 항공우주: 자유로운 곡면 디자인이 가능한 차량 내부 인테리어나 조종석 디스플레이에 적용 가능합니다.
기대효과
- 차세대 디스플레이 시장 선점: 기존 플렉서블, 폴더블을 넘어선 완전한 '스트레처블' 디스플레이 시장을 개척하고 기술적 우위를 확보할 수 있습니다.
- 신규 시장 창출: IoT, 웨어러블, 헬스케어 등 다양한 산업과의 융합을 통해 이전에는 없었던 새로운 고부가가치 제품 및 서비스 시장을 창출할 수 있습니다.
- 혁신적인 사용자 경험 제공: 터치 기술과의 융합을 통해 사용자가 디스플레이를 누르거나 늘리면서 상호작용하는 새로운 방식의 사용자 인터페이스(UI)를 구현할 수 있습니다.
시장 동향
시장 규모 및 성장 전망
신축성 디바이스를 포함하는 유연한 전자제품 시장은 폭발적인 성장이 예상되는 분야입니다. 시장 조사 기관에 따르면, 관련 시장은 2025년 7억 9,744만 달러 규모에서 2037년 169억 1천만 달러를 초과하는 규모로 성장할 것으로 전망되며, 이는 연평균 28.5% 이상의 높은 성장률에 해당합니다.(출처: Research Nester)
