연료전지 촉매용 인화철 나노입자 제조방법

발명의 배경과 필요성

기술의 배경과 문제점

• 기존 연료전지 촉매는 수소 발생 반응에 우수한 성능을 보이지만, 가격이 비싸고 희소성이 높은 백금(Platinum)을 기반으로 하여 상용화에 어려움이 있습니다.

• 백금을 대체하기 위해 인화철(Iron Phosphide)과 같은 전이금속 인화물이 연구되고 있으나, 안정성이 낮아 장기간 사용하기에 부적합한 문제가 있습니다.

기술의 필요성

• 저렴하면서도 풍부한 인화철 나노입자의 내구성을 획기적으로 향상시킬 수 있는 새로운 제조 기술이 필요합니다.

• 수소 발생 반응 중 촉매가 물리적, 화학적으로 손상되는 것을 막아 장기 안정성을 확보하는 것이 핵심 과제입니다.

구현 방법

기술의 원리

• 본 기술의 핵심은 인화철 나노입자를 탄소 쉘(Carbon Shell)로 코팅하여 '코어-쉘' 구조를 만드는 것입니다.

• 산화철 나노입자 표면에 폴리도파민을 코팅한 후, 단일 열처리 공정을 통해 폴리도파민의 탄화(탄소 쉘 형성)와 산화철의 인화물화(인화철 코어 형성)를 동시에 진행합니다.

• 이 탄소 쉘이 물리적, 화학적 보호막 역할을 하여 인화철 코어의 안정성과 내구성을 크게 향상시킵니다.

구체적인 구현 방법

1. 1단계 (산화철 나노입자 합성): 산화철 전구체와 캡핑화제를 혼합하고 열처리하여 균일한 크기의 산화철 나노입자를 합성합니다.

2. 2단계 (폴리도파민 코팅): 합성된 산화철 나노입자를 탄소 지지체에 담지하고 도파민 전구체 수용액에 분산시켜 교반하면, 나노입자 표면에 폴리도파민이 코팅됩니다.

3. 3단계 (탄소 코팅된 인화철 나노입자 형성): 폴리도파민 코팅된 산화철 나노입자에 인산염 분말을 첨가한 후 350 ~ 800℃에서 열처리하여 최종적으로 탄소 코팅된 인화철 나노입자를 얻습니다.

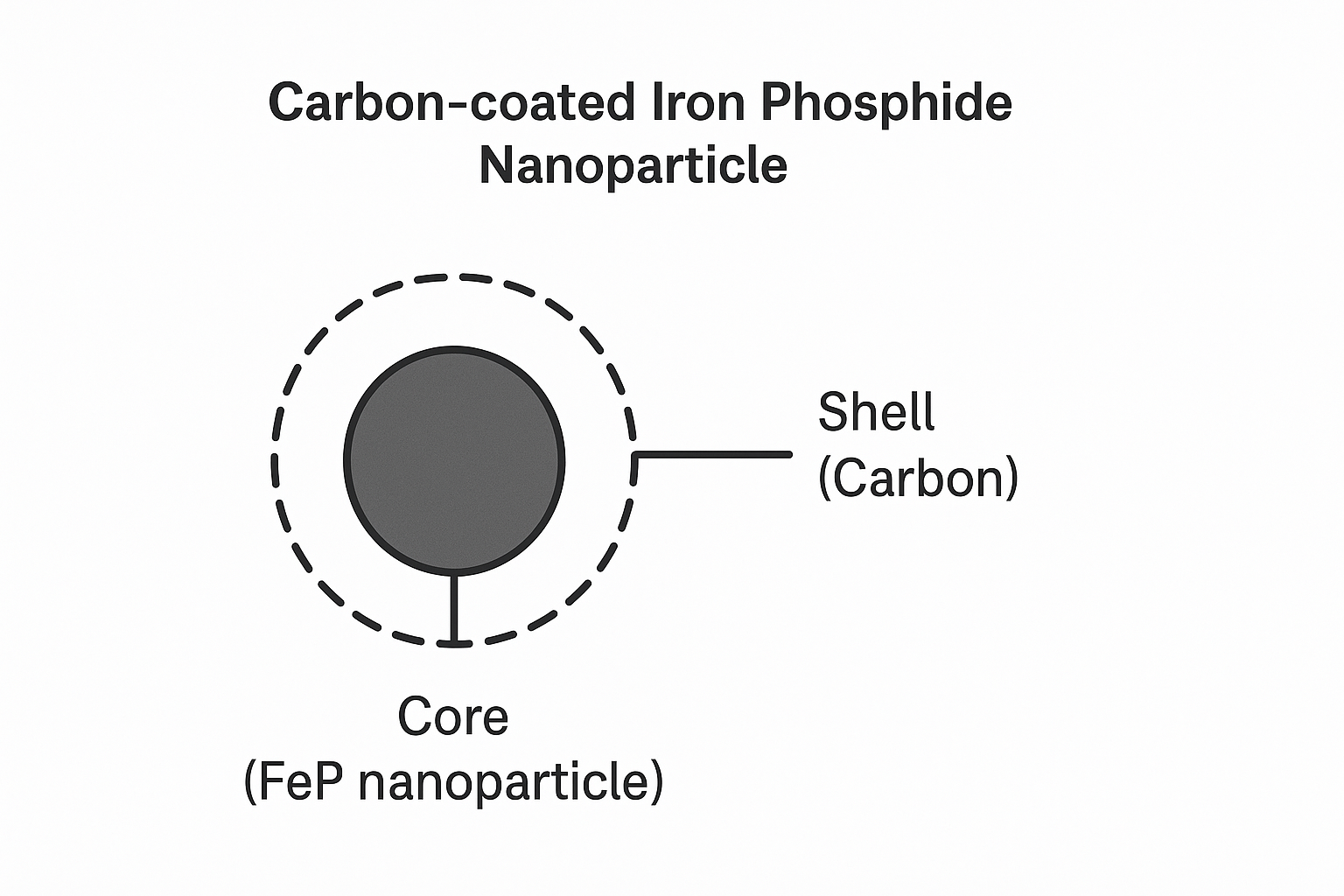

최종 생성물은 아래 그림과 같이 인화철(FeP) 나노입자를 코어로, 탄소(Carbon)를 쉘로 하는 명확한 코어-쉘 구조를 가집니다.

기술의 장점

• 효율적인 공정: 단일 열처리 공정으로 탄화와 인화물화를 동시에 진행하여 공정 효율을 극대화했습니다.

• 균일한 입자 형성: 폴리도파민 코팅이 나노입자 간 응집을 억제하여, 평균 직경 7.6 nm의 균일한 나노입자를 제조할 수 있습니다.

• 뛰어난 내구성 및 안정성: 탄소 쉘이 물리적, 화학적 보호막 역할을 하여 산성 분위기에서의 산화를 막고, 5,000회 반복 실험 후에도 성능 저하가 거의 없는 우수한 장기 안정성을 확보했습니다.

• 대량 생산 용이성: 실험 결과, 소량 생산과 대량 생산된 촉매의 전기화학적 특성이 거의 동일하여 상업적 대량 생산에 적용하기 용이합니다.

실험 및 결과

실험의 목적

본 발명에 따른 탄소 코팅된 인화철 나노입자의 형상, 결정 구조, 전기화학적 성능을 분석하고, 코팅이 없는 경우 및 기존 촉매와 비교하여 기술의 우수성을 객관적으로 검증하는 것을 목적으로 합니다.

실험 결과

1. 형상 분석 (TEM): 탄소 코팅된 인화철 나노입자(제조예 1)는 응집 현상 없이 균일한 구형을 유지했으나, 코팅이 없는 경우(비교예 2)는 열처리 과정에서 심한 응집이 발생했습니다. 이는 폴리도파민에서 유래한 탄소 쉘이 입자 응집을 효과적으로 억제함을 보여줍니다.

2. 전기화학적 성능 분석: 탄소 코팅된 촉매(제조예 1)는 71 mV의 낮은 과전압을 보여 우수한 촉매 활성도를 확인했습니다. 이는 비코팅 촉매(73mV)와 대등한 수준이며, 인화철이 없는 촉매(비교예 3, 4)는 활성이 전혀 나타나지 않았습니다.

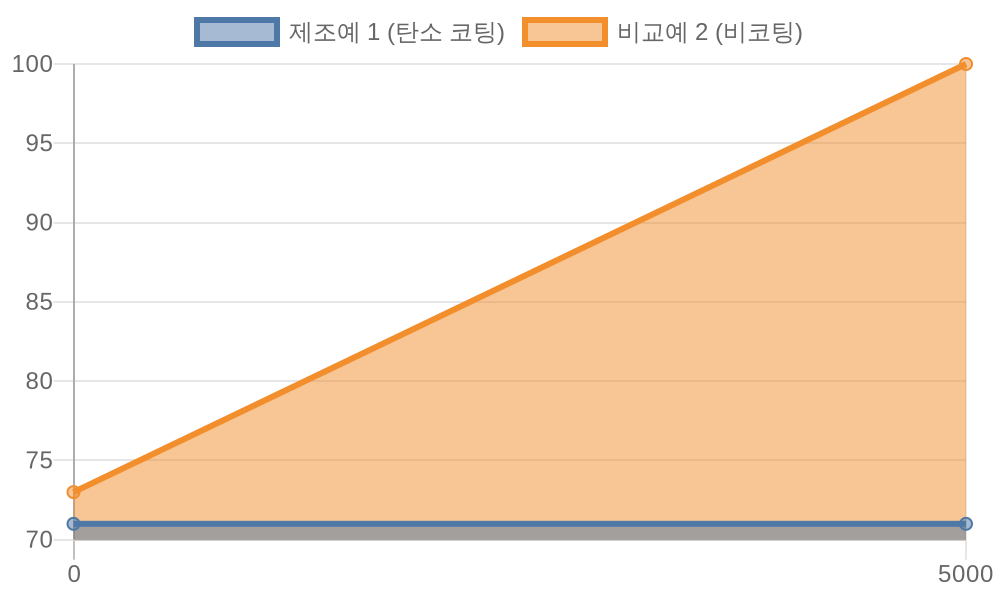

3. 내구성 평가: 5,000회의 전압 변화 반복 테스트 결과, 탄소 코팅된 촉매(제조예 1)는 과전압 변화가 거의 없어 월등한 장기 안정성을 보였습니다. 반면, 비코팅 촉매(비교예 2)는 과전압이 약 100 mV까지 크게 증가하여 활성도가 급격히 저하되었습니다.

활용 방안 및 기대효과

활용 방안

• 그린 수소 생산을 위한 수전해 시스템의 수소 발생 반응(HER) 촉매로 활용

• 고분자전해질 연료전지(PEMFCs) 등 다양한 연료전지의 전극 촉매로 활용

• 다양한 전기화학 장치에서 고가의 백금 기반 촉매를 대체하는 저비용, 고성능 솔루션으로 적용

기대효과

• 경제적 효과: 고가의 백금을 저렴하고 풍부한 철로 대체하여 연료전지 및 수전해 시스템의 제조 원가를 크게 절감할 수 있습니다.

• 기술적 파급효과: 안정적인 코어-쉘 구조 제조 기술은 본 분야 외에도 다양한 고성능, 고내구성 나노 촉매 개발에 응용될 수 있습니다.

• 환경적 효과: 수소 연료전지와 같은 청정에너지 기술의 상용화를 앞당겨 탄소중립 및 기후변화 대응에 기여할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

청정에너지 수요 증가와 강력한 환경 규제에 힘입어 전 세계 연료전지 촉매 시장은 빠르게 성장하고 있습니다. 특히 고분자전해질 연료전지(PEMFC) 촉매 시장은 2024년 4억 6,000만 달러에서 2033년 16억 달러 규모로 성장할 것으로 예측되며, 연평균 성장률(CAGR)은 14.9%에 달할 전망입니다. (출처: Business Research Insights)

• 전체 촉매 시장은 2021년 373억 달러에서 2030년 618억 달러로, 연평균 5.77% 성장이 예상됩니다. (출처: KIER)

• 수소 제조용 촉매 시장은 2032년까지 14억 9,000만 달러 규모에 이를 것으로 보이며, 이는 청정 수소 수요 증가에 따른 것입니다. (출처: GII)

주요 플레이어 및 경쟁 환경

시장은 고가의 백금 사용량을 줄이거나 이를 대체할 수 있는 비백금계 촉매를 개발하기 위한 기술 경쟁이 치열합니다. 본 발명과 같은 코어-쉘 구조의 비백금계 촉매는 가격 경쟁력과 성능을 동시에 확보할 수 있어 시장의 핵심 기술로 부상하고 있습니다. 주요 기술 개발 동향은 아래와 같습니다.

산업 동인 및 기회 요인

1. 강화되는 환경 규제: 전 세계적인 탄소중립 목표와 배출가스 기준 강화는 수소 에너지로의 전환을 가속화하는 가장 큰 동력입니다.

2. 정부의 정책적 지원: 주요국 정부는 미래 수소 시장 선점을 위해 경쟁적으로 정책을 발표하고 관련 산업에 대한 투자를 확대하고 있습니다. (출처: KIST)

3. 비용 절감을 위한 기술 혁신: 본 발명과 같이 백금을 대체하는 저비용 고성능 촉매 기술은 경제성을 확보하여 시장 성장을 이끄는 핵심 기회 요인입니다.
