발명의 배경과 필요성

기술의 배경과 문제점

• 기존 웨어러블 장치는 부피가 크고 견고하여 인체와의 기계적 부조화로 인한 착용의 불편함이 있습니다.

• 견고한 전자기기의 설계 제약으로 인해 착용 시 외관이 부자연스럽습니다.

• 센서가 피부에 완전히 밀착되지 않아 신호 잡음(Signal artefacts)이 발생하여 데이터의 정확도가 떨어집니다.

• 이전의 유사 장치들은 불투명한 반도체와 금속으로 제조되어 피부와 이질감이 있고, 대부분 많은 전력을 소모하여 별도의 큰 전원 공급 장치가 필요합니다.

기술의 필요성

• 인간의 피부에 완벽하게 밀착되어 높은 신호 대 잡음비(SNR)를 가질 수 있는 새로운 형태의 장치가 필요합니다.

• 자연스러운 외관과 심미적 만족감을 위해 투명하고, 유연하며, 신축성 있는 설계가 중요합니다.

• 전력 소모를 줄여 별도의 큰 전원 장치 없이 사용할 수 있는 자가 동력(self-powered) 기반 기계적 센서의 개발이 요구됩니다.

구현 방법

기술의 원리

• 본 기술은 압전 효과를 기반으로 하는 자가 동력 센서로, 기계적 변형(압력, 인장 등)을 전기 신호로 변환합니다.

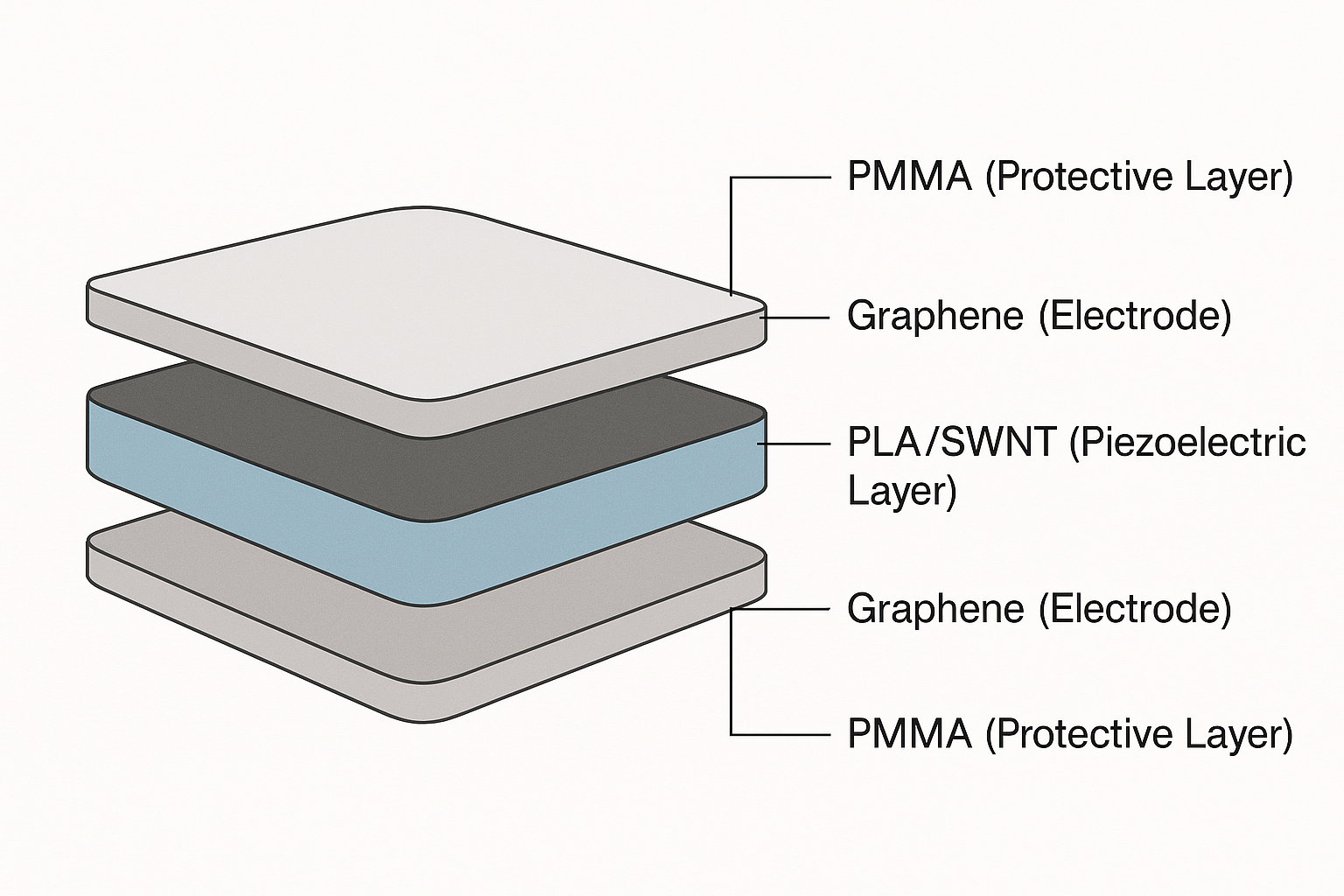

• 핵심 구조는 PLA/SWNT 복합체 압전층을 중심으로 양쪽에 투명한 그래핀 전극층과 PMMA 보호층이 순차적으로 적층된 형태입니다.

• 압전층에 내포된 단일벽 탄소 나노튜브(SWNT)는 PLA의 국소적 스트레인 저항성을 향상시켜 전하 생성을 극대화하고 압전 신호를 증폭시키는 역할을 합니다.

구체적인 구현 방법

1. 폴리락트산(PLA) 분산액과 단일벽 탄소 나노튜브(SWNT) 분산액을 드랍 캐스팅하여 PLA/SWNT 복합체 필름을 제조합니다.

2. 폴리메틸메타크릴레이트(PMMA)를 그래핀 시트에 스핀 코팅하여 그래핀/PMMA 필름을 제조합니다.

3. 제조된 PLA/SWNT 복합체 필름의 양면에 그래핀/PMMA 필름을 전사하여 최종 센서 구조를 완성합니다.

기술의 장점

• 피부에 완벽히 밀착되어 최소의 잡음으로 정밀한 신호 수집이 가능합니다.

• 높은 투명성으로 착용 시 눈에 잘 띄지 않아 심미적으로 우수합니다.

• 기존의 깨지기 쉬운 ITO 전극과 달리, 극심한 굽힘에도 전기 전도도를 유지하는 높은 기계적 변형성을 가집니다.

• SWNT를 첨가함으로써 순수 PLA 대비 압전 신호가 전류는 약 8배, 전압은 약 5배 증폭되어 센서 민감도가 크게 향상됩니다.

실험 및 결과

실험의 목적

본 연구에서는 개발된 투명하고 신축성 있는 동작 센서의 핵심적인 성능 지표를 검증하기 위해 광학적, 전기적, 기계적 특성을 다각도로 평가했습니다. 특히 기존 투명 전극(ITO)과의 기계적 내구성 비교 및 SWNT 첨가에 따른 압전 성능 향상 효과를 정량적으로 분석하는 것을 목표로 하였습니다.

실험 방법 및 과정

1. 광학적 특성: 가시광선 영역(380-780nm)에서 센서의 투과율을 측정하여 투명도를 평가했습니다.

2. 전기적 특성: 초기 그래핀, 금 도핑 그래핀, 은 나노와이어 코팅 그래핀의 시트 저항을 각각 측정하여 전도성 개선 효과를 확인했습니다.

3. 기계적 특성: 다양한 굽힘 반경에 따라 그래핀 헤테로구조체와 ITO 필름의 저항 변화를 측정하여 기계적 내구성을 비교 분석했습니다.

4. 압전 성능 평가: 동일한 스트레인 하에서 순수 PLA 필름과 PLA/SWNT 복합체 필름에서 생성되는 출력 전류 및 전압을 측정하여 SWNT의 성능 향상 기여도를 평가했습니다.

실험 결과

실험 결과, 개발된 센서는 높은 투명성과 기계적 유연성을 동시에 확보했으며, 특히 압전 성능이 크게 향상되었음을 확인했습니다. 그래핀 전극은 금속 도핑 및 나노와이어 코팅을 통해 전도성을 크게 개선할 수 있었습니다. 아래는 주요 실험 결과입니다.

위 차트에서 볼 수 있듯이, 초기 그래핀의 높은 시트 저항은 금 도핑과 은 나노와이어 코팅을 통해 성공적으로 감소했으며, 특히 은 나노와이어 코팅 시 저항이 약 98.8 Ω/□까지 크게 낮아져 우수한 전도성을 확보했습니다.

압전 성능 비교 실험에서 PLA/SWNT 복합체는 순수 PLA 필름에 비해 출력 전류는 약 8배, 출력 전압은 약 5배 높은 값을 생성했습니다. 이는 SWNT가 PLA 매트릭스 내에서 스트레인을 집중시켜 전하 생성을 극대화하는 역할을 효과적으로 수행함을 입증합니다.

활용 방안 및 기대효과

활용 방안

• 웨어러블 헬스케어 기기: 피부에 직접 부착하여 심박수, 호흡, 근육 움직임 등 생체 신호를 실시간으로 모니터링합니다.

• 인간-기계 인터페이스(HMI): 손가락이나 관절의 미세한 움직임을 감지하여 가상현실(VR)·증강현실(AR) 컨트롤러, 로봇 제어 등에 활용합니다.

• 스마트 스킨/전자 피부: 로봇이나 의수 등에 부착하여 인간의 피부처럼 압력과 변형을 감지하는 인공 감각 시스템을 구현합니다.

• 차세대 스마트 기기: 투명한 특성을 활용하여 스마트 워치, 스마트 안경 등의 디스플레이에 직접 통합된 동작 인식 센서로 적용됩니다.

기대효과

• 사용자 편의성 증대: 얇고 유연하며 투명한 디자인으로 사용자에게 이물감 없는 편안한 착용 경험을 제공하고, 심미적 만족감을 높입니다.

• 정밀 데이터 확보: 피부 밀착성이 뛰어나 움직임이 많은 상황에서도 노이즈 없는 고품질의 생체 신호 및 동작 데이터를 확보할 수 있습니다.

• 에너지 효율성: 압전 효과를 이용한 자가 발전이 가능하여 웨어러블 기기의 배터리 수명을 연장하거나, 별도 전원 없이 구동하는 시스템을 구현할 수 있습니다.

• 신시장 창출: 헬스케어, 로보틱스, IoT 등 다양한 산업과의 융합을 통해 새로운 웨어러블 애플리케이션 시장을 창출하는 핵심 기술로 기여할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

투명 스트레처블 센서가 적용될 수 있는 관련 시장은 빠른 성장세를 보이고 있습니다. 사물인터넷(IoT) 확산과 개인 헬스케어에 대한 관심 증가로 웨어러블 기기 시장이 급격히 팽창하고 있으며, 특히 피부 부착형 또는 인체 밀착형 기기에 대한 수요가 높습니다.

• 글로벌 웨어러블 의료기기 시장은 2023년 251억 4천만 달러에서 연평균 20.28% 성장하여 2029년에는 약 761억 1천만 달러에 이를 것으로 전망됩니다.

• 전자피부(E-skin) 시장은 2020년 4.6억 달러에서 2025년 17.2억 달러 규모로, 연평균 38.7%의 높은 성장률이 예상됩니다. (출처)

• 스트레처블 디스플레이 출하량은 2015년 20만 대 수준에서 2023년에는 3억 4,241만 대로 폭발적으로 증가할 것으로 예측되어, 관련 센서 기술의 동반 성장이 기대됩니다. (출처)

주요 플레이어 및 경쟁 환경

웨어러블 및 헬스케어 기기 시장은 다수의 글로벌 ICT 기업과 의료기기 전문 기업들이 혁신적인 제품을 출시하며 경쟁하고 있습니다. 주요 기업들은 센서 기술 고도화, 데이터 분석 플랫폼과의 연동, 사용자 경험 개선에 집중하고 있습니다.

산업 동인 및 기회 요인

1. 만성질환 및 고령화 인구 증가: 일상생활에서의 지속적인 건강 모니터링 및 원격 환자 관리(RPM)에 대한 수요가 시장 성장을 견인하고 있습니다.

2. 건강 및 웰니스 트렌드 확산: 'Quantified Self(데이터 기반 자기 관리)' 트렌드에 따라 일반 소비자들의 피트니스 및 건강 관리를 위한 스마트 기기 채택이 증가하고 있습니다.

3. 기술 혁신 가속화: 인공지능(AI), IoT, 빅데이터 분석 등 첨단 기술과의 융합이 더욱 정밀하고 개인화된 헬스케어 서비스의 등장을 촉진하고 있습니다.

4. 디스플레이 폼팩터의 진화: 기존의 딱딱한 사각형 디스플레이에서 벗어나 자유롭게 변형 가능한 스트레처블 디스플레이로의 발전은, 본 기술과 같은 신축성 센서의 적용 범위를 크게 확대할 기회 요인입니다. (출처)
