발명의 배경과 필요성

기술의 배경과 문제점

• 웨어러블 전자 장치의 핵심인 변형 가능한 고해상도 LED 구현에는 유연성과 신축성이 중요하지만, 기존 기술로는 초박막 형태의 장치를 구현하는 데 한계가 있었습니다.

• 양자점(Quantum Dot)은 높은 색순도와 자체 발광 특성을 지녀 차세대 발광 소자로 주목받고 있습니다.

• 그러나 기존의 잉크젯 또는 스크린 인쇄 방식으로는 양자점의 RGB 패턴을 고집적, 초박막 형태로 구현하기 어려워 새로운 공정 기술이 필요한 상황이었습니다.

기술의 필요성

• 기존 방식의 한계를 극복하고 양자점 패턴의 전사율을 획기적으로 높일 수 있는 새로운 인쇄 방법이 필요합니다.

• 성능이 우수한 고집적, 초박막 웨어러블 양자점 전자 장치를 구현하기 위한 핵심 기술 확보가 시급합니다.

구현 방법

기술의 원리

• 본 발명은 '음각 전사 인쇄 방법'을 사용합니다. 이 방법의 핵심 원리는 전사용 스탬프(PDMS)와 음각 패턴이 새겨진 기판 사이의 표면 에너지 차이를 이용하는 것입니다.

• 표면 에너지가 낮은 스탬프에서 표면 에너지가 높은 음각 기판으로 양자점층이 선택적으로 이동하며, 원하는 부분만 스탬프에 남아 패턴을 형성하게 됩니다.

• 음각 기판의 패터닝되지 않은 리세스 영역(파인 부분)에 해당하는 양자점층은 스탬프에 그대로 남아, 최종적으로 이 부분만이 타겟 기판으로 전사됩니다.

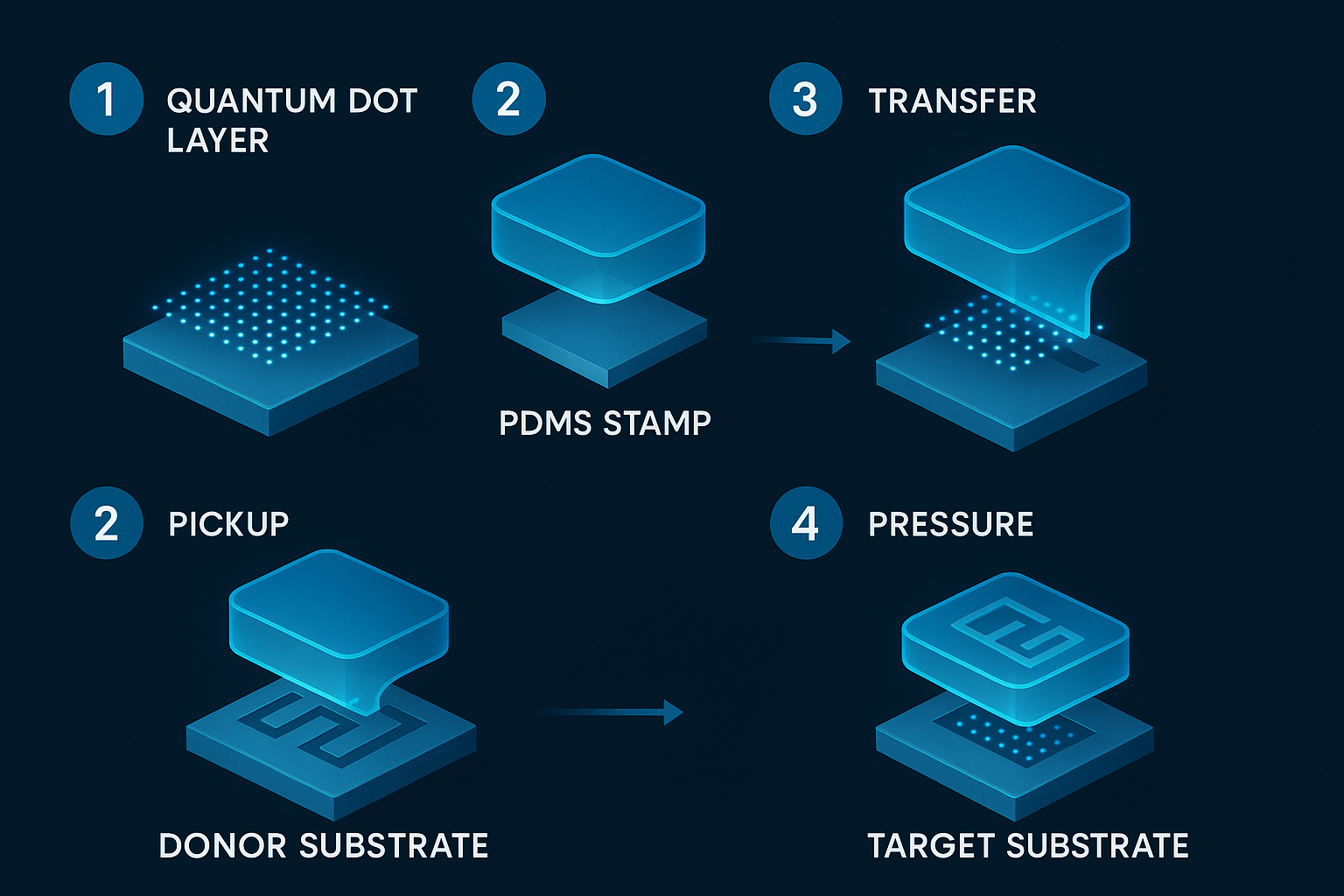

구체적인 구현 방법

1. 도우너 기판 위에 양자점층을 균일하게 형성합니다.

2. PDMS 재질의 스탬프를 이용하여 양자점층 전체를 픽업합니다.

3. 양자점층이 묻은 스탬프를 미세한 패턴이 새겨진 음각 기판에 접촉시킵니다.

4. 스탬프를 분리하면, 음각 기판의 돌출부와 닿았던 양자점층은 기판에 남고, 나머지(패턴 부분)는 스탬프에 그대로 남습니다.

5. 마지막으로, 양자점 패턴이 남은 스탬프를 최종 타겟 기판(웨어러블 기판 등)에 접촉시켜 패턴을 전사하여 공정을 완료합니다.

기술의 장점

• 높은 전사율: 5㎛×5㎛ 크기의 미세 패턴도 거의 100%에 가까운 높은 전사율을 보이며, 이는 기존의 '스트럭처드 스탬프 인쇄' 방식보다 월등히 우수합니다.

• 고해상도 및 고집적화: 최대 2,460ppi 수준의 초고해상도 픽셀 배열이 가능하여 고성능 디스플레이에 적용할 수 있습니다.

• 초박막 및 유연성: 총 두께 3㎛ 이하의 초박막 전자장치 구현이 가능하며, 구부림, 구김, 주름 등 다양한 변형에도 안정적인 성능을 유지합니다.

• 에너지 효율 향상: RGB 양자점 패턴을 물리적으로 분리하여 형성함으로써, 양자점 간의 원치 않는 에너지 전달을 억제하고, 혼합 방식 대비 밝기를 10~52%까지 향상시킵니다.

실험 및 결과

실험의 목적

본 실험은 제안된 '음각 전사 인쇄 방법'이 기존 기술 대비 양자점 패턴의 전사율과 이를 통해 제작된 발광 장치의 성능 면에서 얼마나 우수한지를 정량적으로 입증하는 것을 목적으로 합니다.

실험 방법 및 과정

1. 전사율 비교: 본 발명의 '음각 전사 인쇄 방법'과 기존의 '스트럭처드 스탬프 인쇄 방법'을 사용하여 다양한 크기의 양자점 패턴을 전사하고, 그 결과를 현미경으로 관찰하여 전사율을 비교 분석했습니다.

2. 발광 효율 비교: 본 발명의 방법으로 RGB 픽셀이 분리된 양자점 발광 장치와, 단순히 RGB 양자점을 섞어서 만든 '혼합 양자점 발광 장치'를 각각 제작한 후, 동일한 구동 전압에서 전계 발광 효율과 밝기를 측정하여 비교했습니다.

실험 결과

전사율 비교 실험 결과, 본 발명의 음각 전사 인쇄 방법은 초미세 패턴에서도 거의 완벽한 전사율을 보인 반면, 기존 방식은 패턴 크기가 클 때도 가장자리에서 전사 실패가 발생하는 등 불안정한 결과를 나타냈습니다.

발광 효율 비교 실험에서는, 본 발명으로 제작된 장치가 혼합 방식에 비해 월등히 높은 밝기 효율을 기록했습니다. 이는 RGB 픽셀 분리를 통해 불필요한 에너지 손실을 막았기 때문입니다.

활용 방안 및 기대효과

활용 방안

• 초고해상도 디스플레이: 스마트폰, 스마트워치, AR/VR 기기 등 고해상도 구현이 필수적인 차세대 디스플레이에 적용 가능합니다.

• 웨어러블 전자 장치: 피부에 직접 부착하는 '전자 타투(Electronic Tattoos)', 헬스케어 센서, 플렉서블 조명 등 다양한 형태의 웨어러블 기기에 활용될 수 있습니다.

• 다양한 나노 소재 패터닝: 양자점뿐만 아니라 다른 종류의 콜로이드 나노결정 물질 패터닝에도 응용하여 다양한 고성능 전자 소자 제작에 기여할 수 있습니다.

기대효과

• 차세대 디스플레이 시장 선점: 고성능, 고집적 양자점 전자 장치 구현을 통해 차세대 디스플레이 및 웨어러블 기기 시장에서 기술적 우위를 확보할 수 있습니다.

• 새로운 애플리케이션 창출: 전자 타투와 같이 기존에 없던 새로운 형태의 전자 기기 시장을 창출하고 관련 산업 생태계를 활성화시킬 수 있습니다.

• 제조 공정 혁신: 높은 전사율과 안정성을 바탕으로 나노 소재 기반 전자 소자의 대량 생산 가능성을 열고, 관련 제조 공정의 혁신을 이끌 것으로 기대됩니다.

시장 동향

시장 규모 및 성장 전망

양자점(QD) 기술은 디스플레이, 조명, 에너지 등 다양한 분야에서 빠르게 성장하고 있습니다. 글로벌 양자점 디스플레이(QLED) 시장 규모는 2023년 44억 3천만 달러에서 출발하여 연평균 29.2%의 성장률을 보이며 2032년에는 452억 7천만 달러에 이를 것으로 전망됩니다. (출처: Business Research Insights).

• 양자점 소재 시장: 2023년부터 연평균 12.3% 성장하여 2034년에는 5억 5천만 달러에 이를 것으로 예측됩니다. (출처: 특허청)

• 전체 양자점 시장: 2023년 55억 달러에서 연평균 15.5% 이상 성장하여 2032년에는 250억 달러 규모에 도달할 것으로 보입니다. (출처: Global Market Insights)

주요 플레이어 및 경쟁 환경

양자점 기술, 특히 고효율 친환경 청색 양자점 분야의 특허 출원은 지난 10년간 연평균 27.8% 증가하며 기술 경쟁이 심화되고 있습니다. 특히 한국이 연평균 51.3%의 특허 출원 증가율로 기술 개발을 주도하고 있으며, 전 세계 출원량의 47.6%를 차지하며 시장을 선도하고 있습니다. (출처: 특허청).

고효율 친환경 청색 양자점 기술 분야 주요 특허 출원인 현황

10위권 내에 삼성디스플레이, 홍익대학교, 동우화인켐 등 4개의 한국 출원인이 포함되어 있음

산업 동인 및 기회 요인

1. 고품질 디스플레이 수요 증가: 소비자들은 더 높은 색 정확도와 생생한 화질을 요구하고 있으며, 양자점 기술은 이를 충족시키는 핵심 기술입니다.

2. 웨어러블 및 플렉서블 기기 확산: 본 발명과 같이 유연하고 얇은 디스플레이를 구현할 수 있는 기술은 급성장하는 웨어러블 시장에서 큰 기회를 가집니다.

3. 에너지 효율성 중시: 양자점 기술은 기존 디스플레이보다 에너지 효율이 높아, 친환경 및 저전력 기기 개발 트렌드와 부합합니다.

4. 기술 리더십 및 특허 경쟁력: 한국 기업 및 기관들이 특허 출원을 주도하며 강력한 기술 경쟁력을 확보하고 있어, 이를 기반으로 한 시장 선점이 용이합니다.
