기존 발광성 나노물질의 독성, 크기 문제 및 금속 클러스터의 낮은 양자 수율 한계를 극복하고자 하는 기술입니다. 본 기술은 금 전구체에 특정 리간드를 투입하여 금 나노클러스터를 형성한 후, 아연(Ⅱ) 이온을 이용해 금 나노클러스터의 정전기적 자기 조립을 유도하여 응집시키는 혁신적인 제조 방법을 제안합니다. 이 과정을 통해 수용액 내에서 460 nm 내지 520 nm 파장 범위에서 최대 60%의 높은 양자 수율로 발광하는 형광성 금 나노클러스터가 제조됩니다. 낮은 독성, 탁월한 안정성 및 우수한 광발광 효율을 갖는 나노물질을 경제적으로 생산할 수 있어, 유무기 발광 디스플레이, 광전자 기기, 광학센서, 의료 영상 및 진단 등 다양한 첨단 분야에 폭넓게 응용될 수 있습니다.
| 기술 분야 |
| 나노물질 합성 |
| 판매 유형 | 자체 판매 |
| 판매 상태 | 판매 중 |
| 기술명 | |
| 양자 수율이 우수한 형광성 금 나노클러스터 제조방법 및 이에 의해 제조된 형광성 금 나노클러스터 | |
| 기관명 | |
| 서울대학교산학협력단, 기초과학연구원 | |
| 대표 연구자 | 공동연구자 |
| 현택환 | - |
| 출원번호 | 등록번호 |
| 1020170010581 | 1019211520000 |
| 권리구분 | 출원일 |
| 특허 | 2017.01.23 |
| 중요 키워드 | |
아연 이온나노기술저독성형광성 금 나노클러스터양자 수율센서기술 | |

기존 반도체 양자점의 한계: 기존에 널리 사용되던 반도체 양자점은 비교적 크기가 크고 독성이 있는 경우가 많아 바이오 분야 응용에 한계가 있었습니다.
금속 클러스터의 낮은 효율: 반도체 양자점의 대안으로 주목받는 금속 클러스터는 낮은 독성과 작은 크기 등 장점이 많지만, 발광 양자 수율(Quantum Yield)이 낮아 실용화에 어려움이 있었습니다.
기존 금 클러스터 제조법의 문제: 황화합물, 펩티드 등을 이용한 기존의 금 클러스터 제조 방법은 다양한 바이오 이미징 기법에 적용할 만큼 높은 형광성을 확보하지 못했습니다.
고효율 발광 나노물질의 필요성: 크기가 작고 안정성이 뛰어나며 독성이 낮은 동시에, 높은 발광 효율을 가지는 새로운 나노물질 개발이 시급합니다.
기존 기술의 한계 극복: 반도체 양자점의 독성 문제와 기존 금속 클러스터의 낮은 양자 수율 문제를 동시에 해결할 수 있는 혁신적인 기술이 필요합니다.
다양한 분야로의 응용 확대: 발광 다이오드 디스플레이, 바이오센서, 생체 영상화 등 첨단 분야에서 실질적으로 활용 가능한 고성능 나노물질의 확보가 중요합니다.

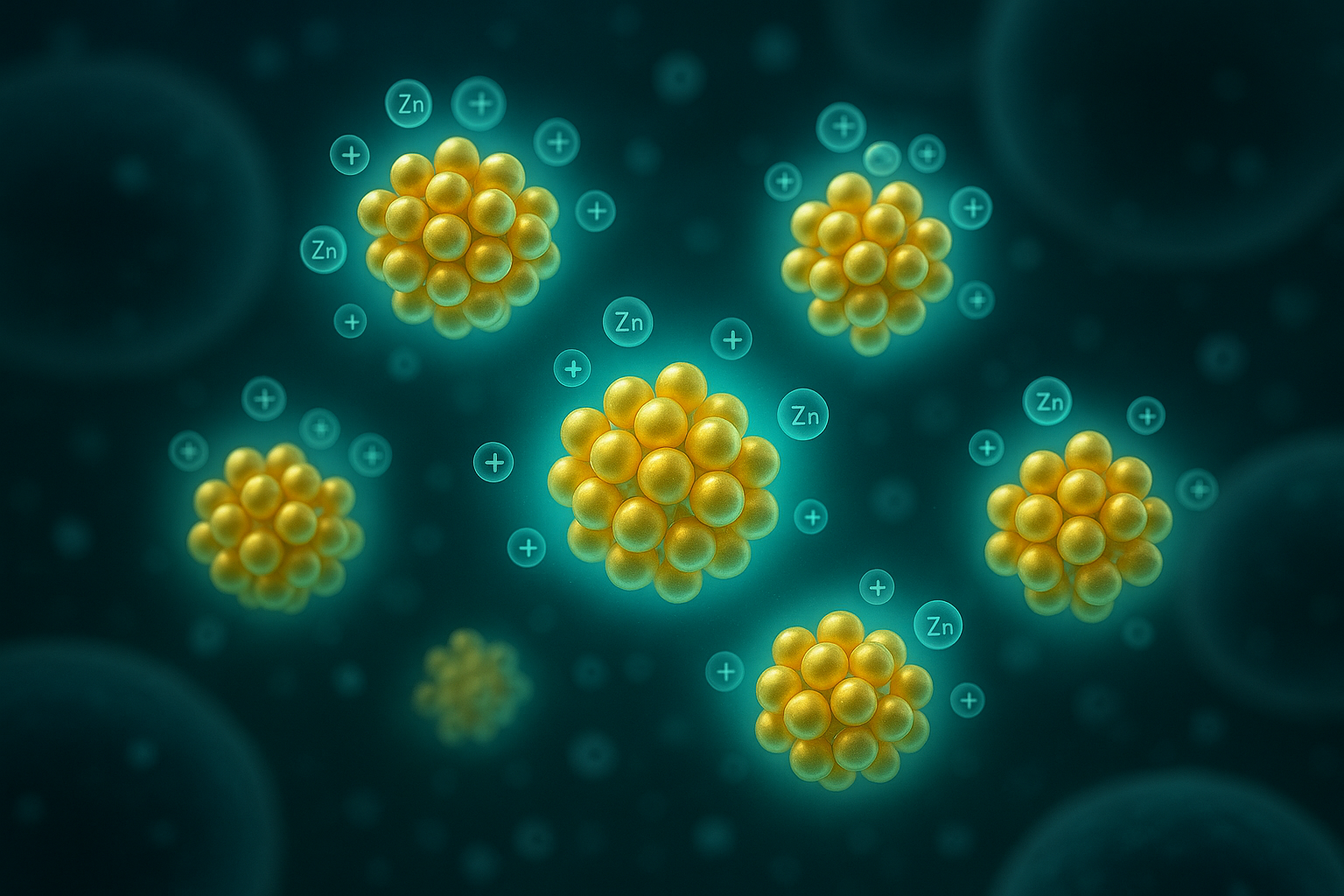

본 기술은 아연(Ⅱ) 이온을 이용한 금 나노클러스터의 정전기적 자기 조립(Electrostatic self-assembly) 원리를 기반으로 합니다.
티올기(-SH)를 포함하는 리간드(3-메캅토프로피오닉산, L-글루타싸이온 등)가 금 이온을 환원시키고 안정적인 나노클러스터를 형성합니다.
리간드의 카르복실기 부분은 음전하를 띠게 되고, 이때 양전하를 띤 아연(Ⅱ) 이온을 투입하면 정전기적 인력에 의해 여러 개의 금 나노클러스터가 자발적으로 응집됩니다.
이 응집 과정을 통해 클러스터의 구조가 변하면서, 이전에는 없던 높은 형광 특성이 발현되고 양자 수율이 극대화됩니다.
금 전구체 용해: 염화금산(HAuCl4)과 같은 금 전구체를 물에 용해시켜 금 이온 수용액을 만듭니다.
금 나노클러스터 형성: 리간드(3-메캅토프로피오닉산, L-글루타싸이온 등)를 투입하여 금 이온과 결합시키고, 이를 통해 여러 개의 금 나노클러스터를 형성합니다.
형광성 금 나노클러스터 형성: 아연(Ⅱ) 이온을 투입하여 정전기적 자기 조립을 유도하고, 나노클러스터들을 응집시켜 최종적으로 높은 양자 수율을 갖는 형광성 금 나노클러스터를 제조합니다.
높은 양자 수율: 수용액 내에서 최대 60%에 달하는 우수한 양자 수율로 발광합니다.
특정 파장대 발광: 청색에서 녹색에 해당하는 460 nm ~ 520 nm의 특정 파장 범위에서 선명하게 발광하여 응용 분야에 맞게 활용하기 용이합니다.
성능 향상: 종래의 금 나노클러스터 기술 대비 양자 수율이 획기적으로 향상되었습니다.
안전성 및 안정성: 생체 친화적인 금을 기반으로 하여 반도체 양자점보다 독성이 낮고 안정성이 우수합니다.
본 실험은 개발된 제조 방법을 통해 생성된 형광성 금 나노클러스터의 실제 발광 특성(흡수 및 방출 스펙트럼)을 분석하고, 핵심 성능 지표인 양자 수율을 정량적으로 측정하여 기술의 우수성을 입증하는 것을 목적으로 합니다.
시료 준비: 특허에 명시된 '제조예 1' 방법에 따라 형광성 금 나노클러스터 용액을 제조하고, 양자 수율 비교를 위한 표준 물질로 형광 염료(플루오레세인)를 준비합니다.
발광 특성 분석: 형광 분석기를 이용하여 제조된 금 나노클러스터의 흡수 및 방출 스펙트럼을 측정합니다.
양자 수율 분석: 365nm 파장의 자외선을 시료에 조사하여 여기(excitation)시키고, 방출되는 형광 스펙트럼을 측정하여 표준 물질과 비교함으로써 상대적 양자 수율을 계산합니다.
항목 | 결과 |
|---|---|
방출 스펙트럼 피크 | 약 495 nm |
발광 파장 범위 | 460 nm - 520 nm |
양자 수율 | 최대 60 % |
발광 색상 (자외선 조사 시) | 청록색 |
의료 영상 및 진단: 낮은 독성과 높은 형광성으로 암세포 추적, 질병 진단 등 바이오 이미징 분야에 활용될 수 있습니다.
바이오센서: 특정 물질과 반응하여 형광 변화를 일으키는 원리를 이용, 고감도 바이오센서의 핵심 소재로 사용될 수 있습니다.
차세대 디스플레이: 유무기 발광 디스플레이(LED)의 발광 소재로 적용하여 색 재현성과 효율을 높일 수 있습니다.
광전자 기기: 빛을 감지하거나 변환하는 광전자 기기의 성능을 향상시키는 데 기여할 수 있습니다.
기존 기술의 한계 극복: 종래 금속 나노클러스터의 낮은 양자 수율 문제를 해결하여 실용화 가능성을 크게 높였습니다.
안전한 대체재 제공: 독성 문제가 있는 반도체 양자점을 대체할 수 있는 고효율, 저독성 나노소재를 제공합니다.
신시장 창출 및 선점: 바이오, 의료, 디스플레이 등 다양한 첨단 산업 분야에서 새로운 부가가치를 창출하고 시장을 선도할 수 있는 기반 기술이 될 것입니다.
본 기술이 적용될 핵심 분야인 전 세계 나노의학(Nanomedicine) 시장은 2022년 1,390억 달러 규모에서 연평균 10.2%의 높은 성장률을 보이며 2032년에는 3,580억 달러에 이를 것으로 전망됩니다. 이는 형광성 금 나노클러스터와 같은 혁신적인 나노 기술에 대한 수요가 매우 높다는 것을 의미합니다.
바이오센서 시장: 2019년 약 18조 원 규모로 성장했으며, 연평균 10.4%의 꾸준한 성장세를 보였습니다. (출처: BICS)
체외 진단 헬스케어 시장: 최소 8% 이상의 성장률을 보이는 신산업으로, 정확하고 빠른 진단을 위한 나노 기술의 중요성이 부각되고 있습니다. (출처: 부산대학교 G-Cogno)
만성질환 유병률 증가: 고령화 사회 진입과 생활 습관 변화로 암, 당뇨 등 만성질환이 증가하면서 조기 진단 및 정밀 치료 기술에 대한 수요가 급증하고 있습니다.
기존 치료 방식 대비 높은 효율성: 나노 기술을 이용한 약물 전달 및 영상 진단은 기존 방식보다 정확도와 효율성이 높아 의료 패러다임을 바꾸고 있습니다.
스마트·맞춤형 헬스케어 수요 증가: 코로나19 팬데믹 이후 개인 맞춤형 건강 관리 및 실시간 모니터링에 대한 사회적 요구가 커지면서 관련 기술의 성장을 견인하고 있습니다.
나노 기술의 발전: 과거의 기술적 한계(예: 재현성)가 극복되면서 SERS 기반 바이오센서 등 나노 기술의 상용화가 가속화되고 있습니다.
