연료전지 ORR 활성 18배 향상 합금 나노촉매 개발

발명의 배경과 필요성

기술의 배경과 문제점

• 기존 합금 나노입자는 단일 금속 촉매 대비 활성과 안정성이 우수하여 연료 전지 전기촉매로 연구되고 있습니다.
• 널리 사용되는 콜로이드 합성법은 독성 및 고가의 계면활성제, 환원제가 필요합니다.
• 지지체 로딩, 보호 리간드 제거 등 추가 공정이 요구되어 제조 공정이 복잡하고 비용이 많이 듭니다.
• 결과적으로 합금 나노입자의 크기, 조성, 형상을 제어하기 어렵다는 문제점이 있습니다.

기술의 필요성

• 복잡한 공정과 높은 비용 문제를 해결하고, 크기·조성·형상을 쉽게 제어할 수 있는 새로운 합금 나노입자 제조 방법이 필요합니다.
• 연료 전지의 성능과 안정성을 획기적으로 개선할 수 있는 고성능 합금 나노촉매 개발이 시급합니다.

구현 방법

기술의 원리

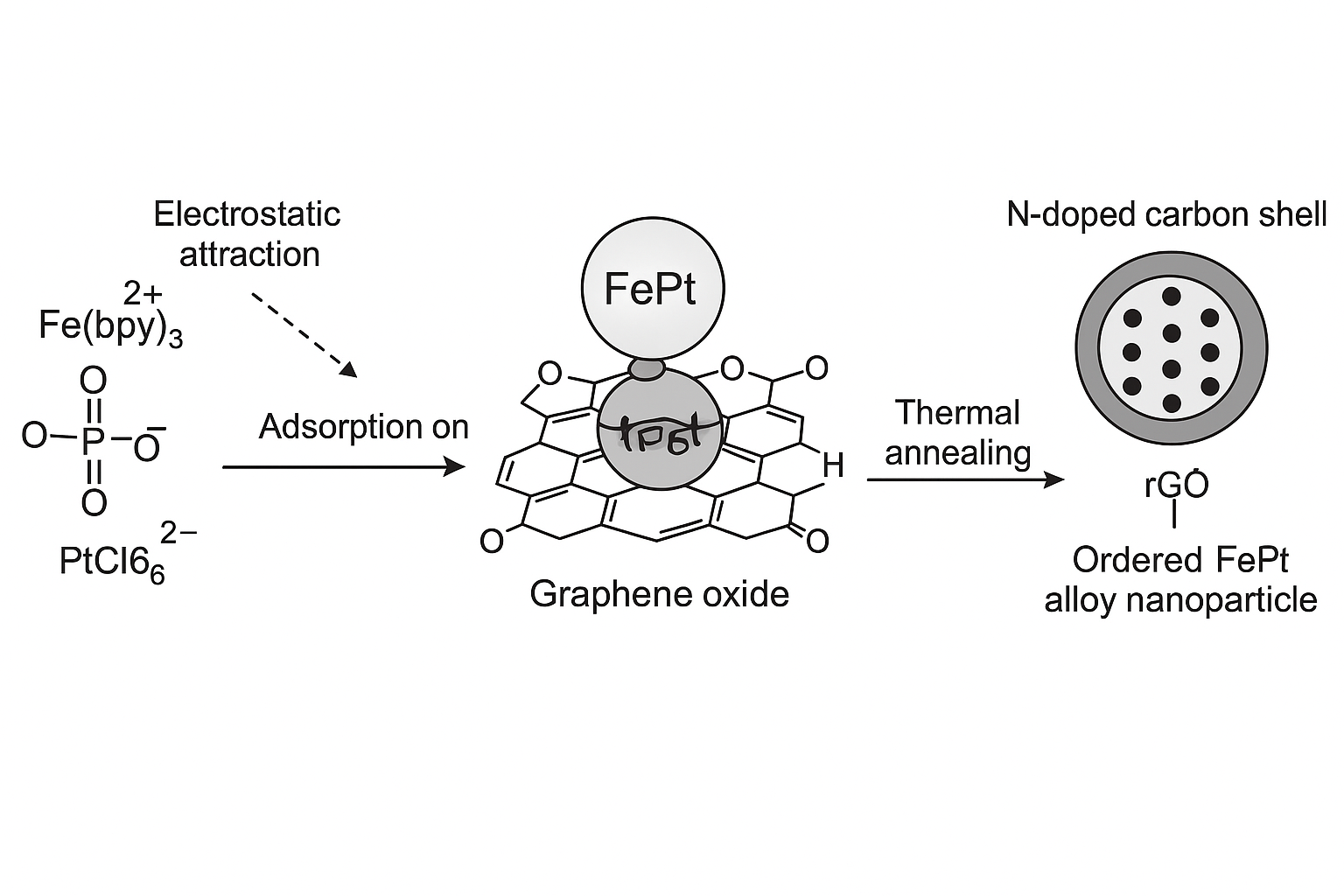

• 양이온성 제1 금속 착물(Fe(bpy)3 2+)과 음이온성 제2 금속 착물(PtCl6 2-) 사이의 정전기적 인력을 이용하여 바이메탈 화합물을 형성합니다.
• 이 화합물을 탄소 지지체(예: 그래핀 산화물)에 흡착시킨 후 700℃에서 열처리(어닐링)하여 합금 나노입자로 직접 변환합니다.
• 열처리 과정에서 바이피리딘 리간드가 분해되며 나노입자 표면에 N-도핑된 탄소 쉘이 형성되어, 입자 성장을 억제하고 안정성을 높이는 보호층 역할을 합니다.

구체적인 구현 방법

1. [Fe(bpy)3][PtCl6] 화합물 합성: FeSO4·7H2O 수용액과 2,2'-바이피리딘 에탄올 용액을 혼합하여 [Fe(bpy)3]SO4를 형성합니다. 여기에 H2PtCl6·6H2O 에탄올 용액을 첨가하여 침전물 형태의 [Fe(bpy)3][PtCl6] 화합물을 얻은 후, 세척 및 건조하여 미세 분말을 제조합니다.
2. 지지체 흡착: 제조된 FePt 화합물 분말을 탈이온수에 분산시키고, 그래핀 산화물(GO) 수용액을 첨가하여 교반합니다. 이후 동결 건조하여 FePt 화합물을 GO 시트 위에 고르게 흡착시킵니다.
3. 열처리 및 합금화: FePt 화합물이 흡착된 GO를 아르곤 가스 환경에서 700℃로 6시간 동안 열처리합니다. 이 과정에서 FePt 화합물이 분해되고 환원된 그래핀 산화물(rGO) 위에 원자적으로 정렬된 FePt 합금 나노입자가 형성됩니다.

기술의 장점

• 간단한 공정: 독성 물질이나 복잡한 추가 공정 없이, 정전기적 인력과 열처리를 이용한 간단한 방식으로 합금 나노입자를 제조할 수 있습니다.
• 우수한 안정성: 나노입자 표면에 자연적으로 형성되는 N-도핑된 탄소 쉘이 보호층 역할을 하여, 고온의 열처리 과정이나 전기화학적 구동 환경에서도 입자의 응집을 막고 안정성을 크게 향상시킵니다.
• 높은 활성: Pt와 Fe가 1:1로 원자 수준에서 정렬된 L10 구조를 형성하여, 상용 Pt/C 촉매 대비 최대 11.5배 높은 단위무게당 활성과 18.8배 높은 단위면적당 활성을 보입니다.
• 다양한 확장성: Fe 대신 Co, Ni 등 다른 전이 금속을 사용하여 동일한 방식으로 CoPt, NiPt 등 다양한 종류의 고성능 합금 나노촉매를 합성할 수 있습니다.

실험 및 결과

실험의 목적

본 실험은 새롭게 합성된 FePt/rGO 합금 나노촉매의 구조적 특성을 분석하고, 상용 백금-탄소(Pt/C) 촉매와 비교하여 전기화학적 산소 환원 반응(ORR) 활성 및 내구성능을 평가하는 것을 목적으로 합니다.

실험 방법 및 과정

1. 구조 분석: 투과전자현미경(TEM), 주사투과전자현미경(STEM), X선 회절(XRD) 분석을 통해 나노입자의 크기, 형상, 결정 구조 및 원자 배열을 확인했습니다.
2. 성능 평가: Koutechy-Levich 방정식, 타펠 플롯(Tafel plots), 순환 전압전류법(CV) 등을 이용하여 FePt/rGO 촉매와 상용 Pt/C 촉매의 산소 환원 반응(ORR) 활성을 비교 측정했습니다.
3. 내구성 테스트(ADT): 20,000회의 전위 사이클링을 가하는 가속 열화 테스트(ADT)를 수행한 후, 초기 대비 성능 변화를 분석하여 장기 안정성을 평가했습니다.

실험 결과

실험 결과, 본 발명에 따라 제조된 FePt/rGO 나노촉매는 상용 Pt/C 촉매에 비해 월등히 높은 활성과 안정성을 나타냈습니다. 특히 가혹한 내구성 테스트 후에도 성능 저하가 거의 없어, 연료전지 상용화의 핵심 과제인 내구성 문제를 해결할 가능성을 보여주었습니다.

활용 방안 및 기대효과

활용 방안

• 고성능 연료전지: 수소연료전지차(FCEV), 발전용 연료전지, 휴대용 전원 장치 등의 핵심 소재인 전극 촉매로 활용될 수 있습니다.
• 전기화학 센서: 우수한 ORR 활성을 바탕으로 다양한 화학 물질을 감지하는 고감도 전기화학 센서에 적용 가능합니다.
• 다양한 촉매 반응: 산소 환원 반응 외에도 다양한 산업적 촉매 반응에 적용하여 효율을 높일 수 있습니다.

기대효과

• 기술적 기대효과: 복잡하고 비용이 많이 들었던 기존 합금 나노입자 공정의 한계를 극복하고, 간단하면서도 재현성 높은 고성능 나노촉매 제조 기술을 확보할 수 있습니다.
• 경제적 기대효과: 고가의 백금 사용량을 줄이면서도 성능과 내구성을 극대화하여 연료전지 시스템의 생산 단가를 절감하고 시장 경쟁력을 높이는 데 기여할 수 있습니다.
• 산업적 기대효과: 차세대 수소 경제의 핵심인 연료전지 산업의 기술 자립도를 높이고, 관련 소재·부품 산업의 성장을 견인할 것으로 기대됩니다.

시장 동향

시장 규모 및 성장 전망

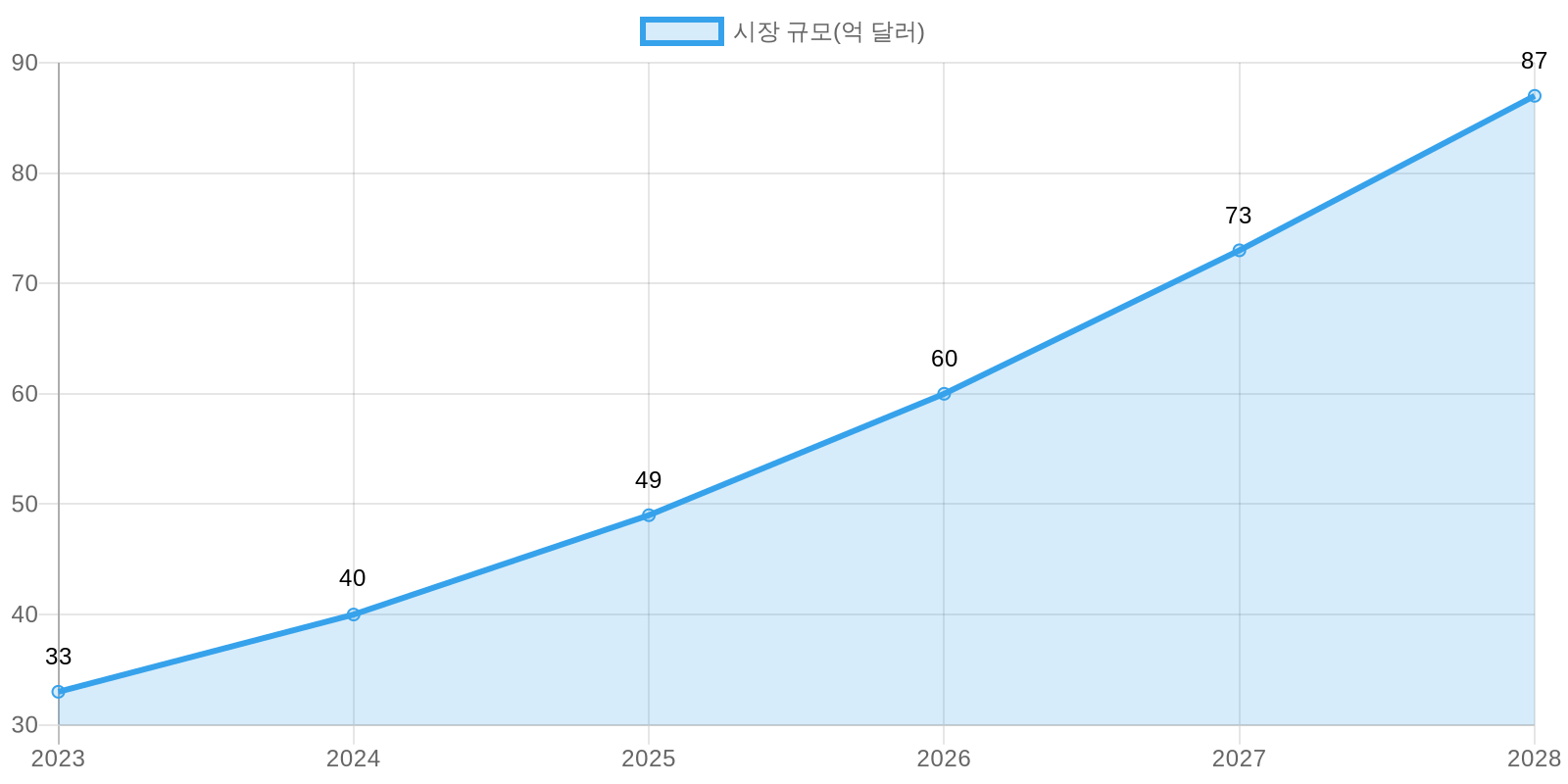

글로벌 연료전지 시장은 2023년 33억 달러에서 2028년 87억 달러 규모로 성장할 것으로 예측되며, 이 기간 동안 연평균 21.7%의 높은 성장률을 보일 전망입니다.(출처)

• 전 세계 수소 수요는 2024년 약 9,600만 톤에서 2030년 2억 톤, 2040년 4억 톤으로 급격히 증가할 것으로 예상됩니다.(출처)
• 수소저장 합금 시장 또한 2025년 약 50억 달러 규모에서 2030년까지 200억 달러 이상으로 성장할 것으로 전망되어, 관련 소재 시장의 동반 성장이 기대됩니다.(출처)

주요 플레이어 및 경쟁 환경

현재 연료전지 촉매 시장은 백금 기반 촉매가 주도하고 있으나, 비용 및 안정성 문제로 인해 다양한 차세대 촉매 기술에 대한 연구개발 경쟁이 치열하게 진행되고 있습니다. 주요 기술 동향은 다음과 같습니다.

산업 동인 및 기회 요인

1. 탄소중립 정책 강화: 전 세계적인 탄소중립 목표 달성을 위해 각국 정부가 수소 경제 활성화 정책을 강력하게 추진하면서, 연료전지 시장의 성장이 가속화되고 있습니다.
2. 수소 모빌리티 확산: 수소연료전지차(FCEV)를 중심으로 한 운송 부문의 패러다임 전환은 고성능, 고내구성 연료전지 촉매에 대한 수요를 폭발적으로 증가시키고 있습니다.
3. 그린수소 생산 기술 발전: 비귀금속 촉매 개발 등 그린수소 생산 비용을 낮추기 위한 기술 혁신이 활발히 이루어지고 있어, 연료전지 보급의 경제성을 확보하는 데 기여하고 있습니다.(출처)
