나노멤브레인 및 그 제조 방법

발명의 배경과 필요성

기술의 배경과 문제점

• 최근 전자 장치를 사람의 피부에 부착하여 생체 신호를 측정하는 피부 전자 장치 기술 연구가 활발히 진행되고 있습니다.

• 기존 피부 전자 장치는 여러 센서와 주변 장치가 쌓여 있어 두께가 두껍고 이로 인해 부착이 어렵거나 사용자가 이질감을 느끼는 불편함이 있습니다.

• 장치의 두께를 줄이면 신축성이나 전도성 같은 핵심 성능이 저하되는 문제가 발생합니다.

기술의 필요성

• 기존 기술의 한계를 극복하기 위해, 매우 얇으면서도 우수한 신축성과 전도성을 동시에 갖춘 새로운 소재의 개발이 필요합니다.

• 본 발명은 이러한 필요에 따라 초박형이면서도 뛰어난 성능을 유지하는 고성능 나노멤브레인과 그 제조 방법을 제공하는 것을 목표로 합니다.

구현 방법

기술의 원리

• 본 발명의 나노멤브레인은 엘라스토머(탄성중합체)층 위에 나노구조체(나노와이어, 나노입자 등)가 배치된 구조를 가집니다.

• 나노구조체는 엘라스토머층에 완전히 매립되지 않고 부분적으로 임베디드된 독특한 구조를 형성하여, 높은 신축성과 전도성을 동시에 확보합니다. 이는 마치 잇몸에 치아가 박혀 있는 모습과 유사합니다.

구체적인 구현 방법

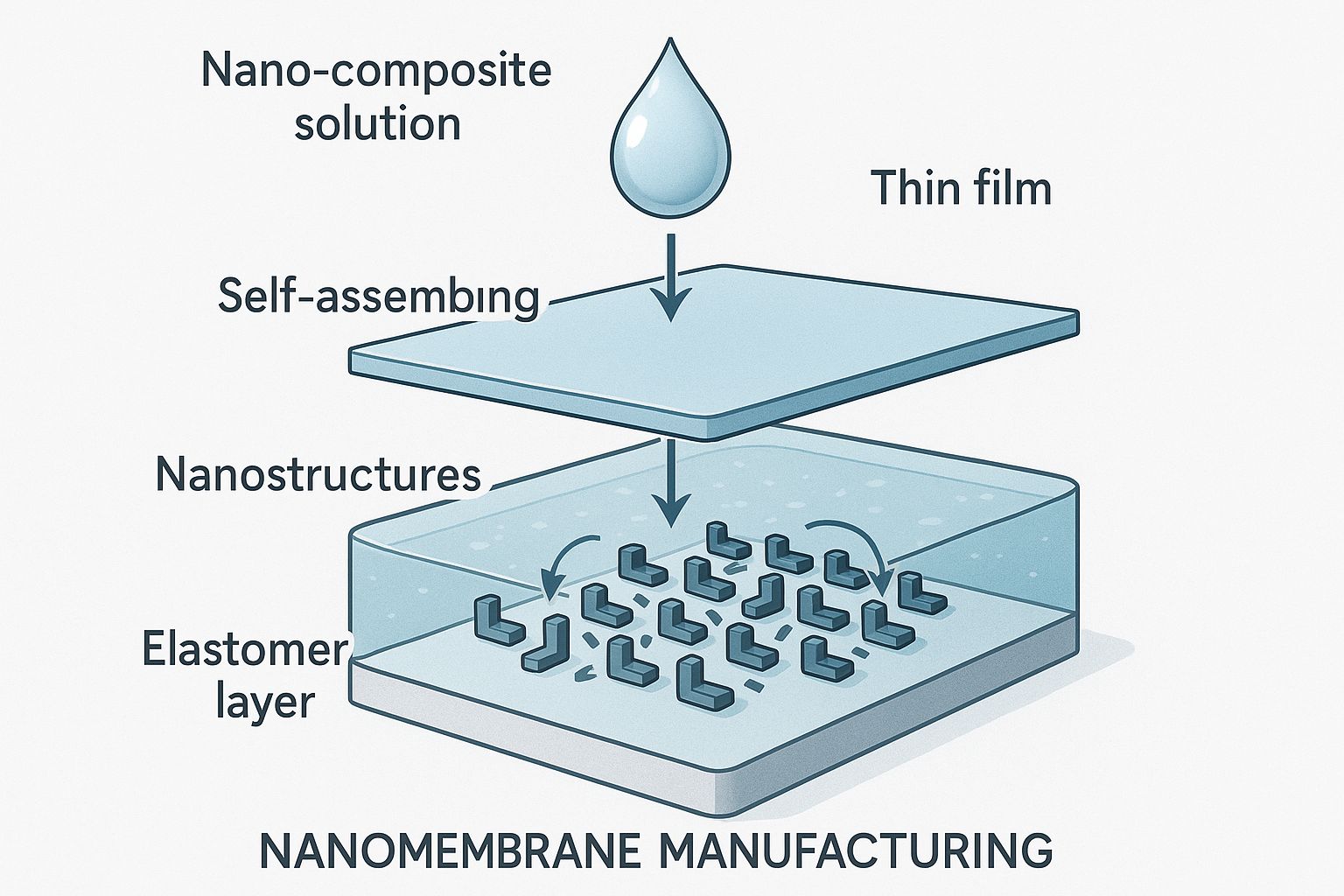

나노멤브레인은 다음과 같은 4단계 공정을 통해 제조됩니다.

1. 나노복합체 용액 형성: 나노구조체와 엘라스토머 용액을 특정 용매와 혼합하여 나노복합체 용액을 만듭니다.

2. 엘라스토머 용액층 형성: 만들어진 나노복합체 용액을 물과 같은 제1 용매 위에 떨어뜨려 얇은 엘라스토머 용액층을 형성합니다. 이때 마랑고니 효과를 이용해 나노구조체가 뭉치지 않고 단일층으로 퍼지게 합니다.

3. 용액층 밀집: 계면활성제를 이용해 퍼져있는 엘라스토머 용액층을 조밀하게 만듭니다.

4. 건조 및 나노멤브레인 형성: 용매를 증발시켜 건조하면, 나노구조체가 부분적으로 임베디드된 초박형 나노멤브레인이 완성됩니다.

기술의 장점

• 초박형 구조: 엘라스토머 양에 따라 두께 조절이 가능하며, 약 250nm 수준의 매우 얇은 멤브레인 제작이 가능합니다.

• 뛰어난 신축성: 나노와이어의 높은 함량(> 80wt%)에도 불구하고 최대 540%에 달하는 우수한 연신율을 보입니다.

• 높은 전도성: 냉간 용접 공정을 통해 나노와이어 간 연결을 강화하여 약 100,000 S/cm의 높은 전도도를 구현합니다.

• 패터닝 용이성: 나노구조체가 부분적으로 노출되어 있어 포토리소그래피 공정을 통한 고해상도 패턴 형성이 용이합니다.

• 다양한 소재 적용 가능: 은-금 나노와이어, 은 나노입자 등 다양한 나노구조체와 SEBS, TPU, SIS 등 다양한 엘라스토머를 선택하여 목적에 맞는 나노멤브레인을 제조할 수 있습니다.

실험 및 결과

실험의 목적

본 연구의 실험은 개발된 나노멤브레인이 기존 기술의 한계를 극복하고, 초박형 구조에서 우수한 기계적 신축성과 전기적 전도성을 실제로 나타내는지 검증하는 것을 목표로 합니다. 또한, 추가 공정(냉간 용접, 패터닝)을 통해 성능이 효과적으로 향상되는지를 확인하고, 최종적으로 다기능 센서로서의 응용 가능성을 평가합니다.

실험 방법 및 과정

1. 구조 분석: 현미경(SEM)을 사용하여 나노멤브레인의 단면 구조와 나노와이어의 임베디드 상태를 관찰합니다.

2. 기계적 특성 평가: 인장 시험기를 사용하여 나노멤브레인의 최대 연신율을 측정하고, 스트레인에 따른 구조 변화를 분석합니다.

3. 전기적 특성 평가: 염화나트륨 용액을 이용한 냉간 용접 전후의 전도도 변화를 측정하고, 스트레인을 가한 상태에서의 전도도 유지 능력을 평가합니다.

실험 결과

실험 결과, 냉간 용접 공정은 나노멤브레인의 전도성을 획기적으로 향상시키는 것으로 확인되었습니다. 나노와이어 표면의 PVP 리간드가 제거되고 나노와이어 간의 물리적 연결이 강화되면서 전기적 특성이 크게 개선되었습니다.

또한, 개발된 나노멤브레인은 높은 스트레인 조건 하에서도 안정적인 전도성을 유지하는 것으로 나타났습니다. 이는 유연하고 신축성이 요구되는 웨어러블 기기에 매우 중요한 특성입니다.

활용 방안 및 기대효과

활용 방안

본 기술로 제작된 나노멤브레인은 다양한 센서를 집적한 다기능 피부 장착 센싱 장치에 핵심 소재로 적용될 수 있습니다.

• 다기능 센서 어레이: 근전도(EMG), 온도, 스트레인, 습도 등 다양한 생체 신호를 동시에 측정하는 센서 어레이를 구현할 수 있습니다.

• 웨어러블 헬스케어 기기: 얇고 유연하여 피부에 완벽하게 밀착되므로, 일상생활에서 불편함 없이 건강 상태를 모니터링하는 웨어러블 기기 개발에 활용됩니다.

• 소프트 로보틱스 및 전자기기: 인간의 피부와 같은 감각을 제공하는 '전자 피부'나, 유연한 디스플레이 및 전자회로 등 차세대 전자기기 분야에 적용 가능합니다.

기대효과

• 사용자 편의성 증대: 초박형, 고신축성 특성으로 사용자가 이물감을 거의 느끼지 못해 장시간 착용이 가능하며, 이는 지속적인 건강 모니터링의 질을 높입니다.

• 차세대 헬스케어 시장 선도: 고성능 웨어러블 센서 기술을 통해 개인 맞춤형 건강관리, 원격의료 등 미래 헬스케어 시장을 선도할 수 있는 핵심 기술을 확보할 수 있습니다.

• 다양한 산업 파급 효과: 헬스케어 분야를 넘어 로봇, VR/AR, 사물 인터넷(IoT) 등 다양한 산업 분야에 적용되어 새로운 부가가치를 창출할 것으로 기대됩니다.

시장 동향

시장 규모 및 성장 전망

본 기술이 적용되는 전자 피부 및 웨어러블 센서 시장은 가파른 성장세를 보이고 있습니다. 특히 헬스케어 모니터링 시스템에 대한 수요 증가와 로봇 기술 투자 확대로 인해 시장이 빠르게 팽창하고 있습니다.

• 전자 피부 시장: 전 세계 시장 규모는 2020년 4억 6천만 달러에서 연평균 38.7% 성장하여 2025년에는 17억 2천만 달러에 이를 것으로 전망됩니다. (출처) 2030년까지는 349억 달러 규모로 성장할 것으로 예측됩니다. (출처)

• 웨어러블 의료기기 시장: 2023년 약 251억 달러 규모였던 시장이 연평균 20.28% 성장하여 2029년에는 약 761억 달러에 이를 것으로 예상됩니다. (출처)

주요 플레이어 및 경쟁 환경

전자 피부 시장은 아직 초기 단계로 특정 기업이 독점하기보다는 다수의 기술 스타트업과 연구 기관들이 혁신적인 기술 개발에 주력하고 있습니다. 경쟁 우위는 소재 기술, 제조 공정의 효율성, 데이터 처리 기술(AI/ML) 등에서 결정될 것으로 보입니다. 특히 북미 지역이 기술 혁신을 주도하며 가장 큰 시장을 형성하고 있으며, 아시아 태평양 지역은 높은 수요를 바탕으로 가장 빠른 성장세를 보일 것으로 예상됩니다.

산업 동인 및 기회 요인

1. 만성 질환 증가와 고령화: 당뇨, 고혈압 등 지속적인 모니터링이 필요한 만성 질환의 유병률 증가와 전 세계적인 고령화 추세는 웨어러블 헬스케어 기기 수요를 촉진하는 가장 큰 요인입니다. (출처)

2. 기술 발전 및 융합: 나노 제조, MEMS, AI, 무선 전력 전송(WPT) 등 관련 기술의 발전은 전자 피부의 성능을 고도화하고 새로운 응용 분야를 창출하는 기회 요인으로 작용합니다. (출처)

3. 건강에 대한 인식 증대: 건강한 삶과 예방 의학에 대한 대중의 인식이 높아지면서, 일상에서 자신의 건강 지표를 손쉽게 추적하려는 피트니스 및 웰니스 트렌드가 시장 성장을 견인하고 있습니다.
