발명의 배경과 필요성

기술의 배경과 문제점

기존 투명 전극으로 사용되는 소재들은 여러 한계점을 가지고 있습니다.

• 금속 산화물(ITO): 우수한 전도성과 투명도를 가지지만, 가격이 비싸고 고온 공정이 필요하며 기계적 특성이 취약하여 충격에 쉽게 부러지는 단점이 있습니다.

• 투명 폴리머(PEDOT:PSS): 증착이 쉽고 유연하지만, 패터닝이 어려워 제조 공정이 복잡하고 공기 및 수분에 취약합니다.

• 탄소나노튜브 및 그래핀: 얇고 투명도가 좋지만, 금속에 비해 저항이 높아 전기적 특성에 한계가 있습니다.

기술의 필요성

따라서 기존 소재들의 단점을 극복하고, 우수한 물성과 간단한 공정을 동시에 만족시키는 새로운 투명 전극 기술의 개발이 필요합니다.

• 그래핀의 우수한 물성을 유지하면서도 낮은 저항을 구현해야 합니다.

• 플렉시블 및 스트레처블 소자에 적용 가능하도록 유연성과 기계적 안정성을 확보해야 합니다.

• 대량 생산 및 상용화를 위해 공정이 간단하고 비용 효율적이어야 합니다.

구현 방법

기술의 원리

본 발명은 아민 화합물을 이용해 그래핀층의 표면을 처리하여, 그 위에 금속층이 안정적이고 균일하게 형성되도록 하는 원리입니다. 이를 통해 그래핀의 장점과 금속의 장점을 결합한 고성능 복합체를 구현합니다.

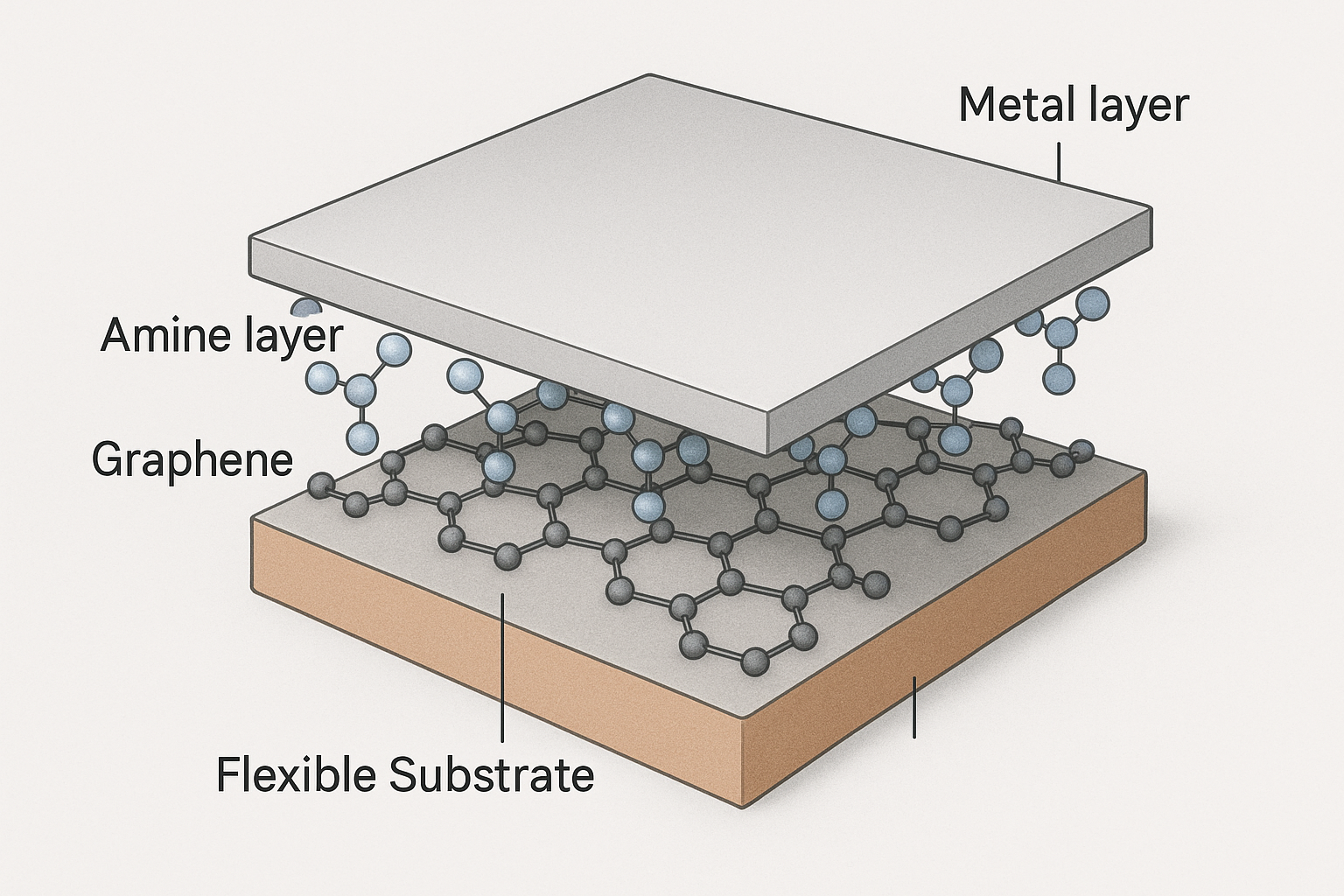

• 구조: 아민 화합물로 표면 처리된 그래핀층 위에 얇은 금속층(Ag, Au, Cu 등)을 배치한 구조입니다.

• 결합 원리: 아민 화합물 내의 아민기는 금속 원자와 결합하고, 아릴기는 그래핀의 육각형 탄소 구조와 결합하여 그래핀층과 금속층 사이의 결합력을 극대화합니다.

• 균일 박막 형성: 그래핀 표면 처리를 통해 금속층이 매우 얇은 두께(6~10nm)로도 뭉침 없이 균일하게 증착될 수 있어, 높은 투명도와 낮은 면저항을 동시에 달성합니다.

구체적인 구현 방법

그래핀 복합체는 다음과 같은 단계로 형성될 수 있습니다.

1. 그래핀층 형성: 기판(유리, 플렉시블 기판 등) 위에 화학 증착 공정(CVD) 등을 이용해 그래핀층을 형성합니다.

2. 아민 화합물 표면 처리: 아민 화합물(예: 디아미노나프탈렌)이 용해된 유기 용매(예: 메탄올)에 기판을 담가 그래핀층 표면을 처리합니다.

3. 금속층 형성: 처리된 그래핀층 위에 물리 증착 공정(예: 진공 증착)을 이용해 얇은 금속층(Ag, Au, Cu 등)을 형성합니다.

기술의 장점

• 우수한 비저항 특성: 그래핀의 높은 전도성과 금속층의 낮은 저항이 결합하여 0.5Ω/sq 미만의 매우 낮은 면저항을 구현합니다.

• 안정적이고 균일한 박막: 아민 화합물 처리로 금속 박막이 뭉침 없이 균일하게 형성되어, 복합체의 물성을 안정적으로 유지합니다.

• 간단한 공정: 기존 반도체 공정과 호환 가능하며, 비교적 간단한 공정으로 우수한 물성의 그래핀 복합체를 형성할 수 있습니다.

실험 및 결과

실험의 목적

본 실험의 목적은 1,5-디아미노나프탈렌으로 표면 처리된 그래핀층 위에 은(Ag) 박막을 형성한 그래핀 복합체의 전기적 특성(면저항)을 비교예들과 비교하여 그 우수성을 검증하는 것입니다.

실험 방법 및 과정

1. 구리층 위에 화학 증착 공정으로 그래핀층을 형성한 후 플렉시블 유리 기판으로 전사했습니다.

2. 메탄올 100ml에 1,5-디아미노나프탈렌 0.1g을 용해한 용액에 유리 기판을 3시간 동안 담가 그래핀 표면을 처리했습니다.

3. 표면 처리된 그래핀층 위에 진공 증착하여 은 박막(금속층)을 형성했습니다.

실험 결과

실험 결과, 본 발명의 실시예에 따른 그래핀 복합체는 비교예들에 비해 월등히 낮은 면저항을 나타냈습니다.

위 표에서 볼 수 있듯이, 1,5-디아미노나프탈렌으로 표면 처리한 본 발명의 실시예는 면저항이 0.5Ω/sq 미만으로 나타난 반면, 표면 처리를 하지 않거나 다른 화합물로 처리한 비교예들은 모두 2.0Ω/sq 이상의 높은 면저항을 보였습니다. 이는 아민 화합물 처리가 은 박막의 균일한 형성에 결정적인 역할을 한다는 것을 증명합니다.

또한, 은 박막의 두께가 면저항에 미치는 영향을 분석한 결과는 아래와 같습니다.

그래프에서 확인할 수 있듯이, 은 박막의 두께가 두꺼워질수록 면저항은 감소했으며, 특히 두께가 6nm 이상이 될 때 면저항이 급격하게 감소하는 임계 현상을 보였습니다. 이는 효과적인 전도성 확보를 위한 최적의 금속층 두께가 존재함을 시사합니다.

활용 방안 및 기대효과

활용 방안

• 플렉시블 디스플레이의 투명 전극

• 웨어러블 기기 등 스트레처블 전자 장치의 전극

• 유기 태양전지 및 스마트 윈도우

• 터치스크린 패널

기대효과

• 기술적 측면: 기존 ITO 전극의 기계적 취약성과 그래핀 전극의 높은 저항 문제를 동시에 해결하여 차세대 투명 전극 기술을 선도할 수 있습니다.

• 경제적 측면: 비교적 간단한 공정과 저렴한 재료를 사용하여 고성능 전극을 제조함으로써, 플렉시블 디스플레이 및 웨어러블 기기 시장의 성장을 견인하고 높은 부가가치를 창출할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

그래핀 복합체 투명 전극이 적용될 수 있는 관련 시장은 꾸준한 성장이 전망됩니다. 특히 유연 디스플레이 및 관련 소재 시장의 성장이 두드러집니다.

• 디스플레이 패널 소재·부품 시장은 2019년 약 12억 달러에서 2024년까지 연평균 16% 성장하여 약 26억 달러 규모에 이를 것으로 전망됩니다. (출처)

• 전극 소재 및 형성용 공정 기술 시장은 2019년 20.5억 달러에서 2023년 31.3억 달러에 이를 것으로 예상됩니다. (출처)

• 전 세계 디스플레이용 투명 전도성 필름 시장은 2020년 35.045억 달러에서 2026년 36.936억 달러로 성장할 것으로 보입니다. (출처)

산업 동인 및 기회 요인

1. 플렉시블 및 웨어러블 기기 시장의 급성장: 폴더블폰, 스마트워치 등 유연성이 요구되는 기기의 확산은 고성능 유연 투명 전극의 수요를 폭발적으로 증가시키고 있습니다.

2. 기존 ITO 소재의 한계: 깨지기 쉬운 ITO의 단점은 유연 기기에 치명적이므로, 이를 대체할 수 있는 새로운 소재에 대한 요구가 매우 높습니다.

3. 그래핀 소재의 상용화 기술 발전: 대면적 그래핀 합성 및 전사 기술이 발전함에 따라, 그래핀 기반 소재의 가격 경쟁력이 향상되고 상용화 가능성이 높아지고 있습니다.
