페로브스카이트 장치 및 그 형성 방법

발명의 배경과 필요성

기술의 배경과 문제점

• 유기-무기 하이브리드 페로브스카이트 물질은 높은 운반체 이동도, 우수한 광-변환 효율, 용액 가공성, 저온 가공성 등의 장점으로 인해 차세대 광전자 장치의 유망한 후보로 주목받고 있습니다.

• 하지만 기존의 미세 패터닝 기술은 포토리소그래피에 사용되는 용매에 대한 불안정성 때문에 제한적이었습니다.

• 이로 인해 패턴의 모양, 크기, 위치가 균일하지 않고, 특히 가장자리 부분에서 패턴이 수축되거나 가늘어지는 문제가 발생했습니다.

• 보다 균일한 패터닝을 위한 공정은 복잡하여 상용화에 어려움이 있었습니다.

기술의 필요성

• 기존 기술의 한계를 극복하고, 균일하고 우수한 성능을 갖는 페로브스카이트 장치의 개발이 필요합니다.

• 복잡한 공정을 단순화하여 생산 효율성을 높이고 다양한 광전 소자에 쉽게 활용할 수 있는 새로운 형성 방법이 요구됩니다.

구현 방법

기술의 원리

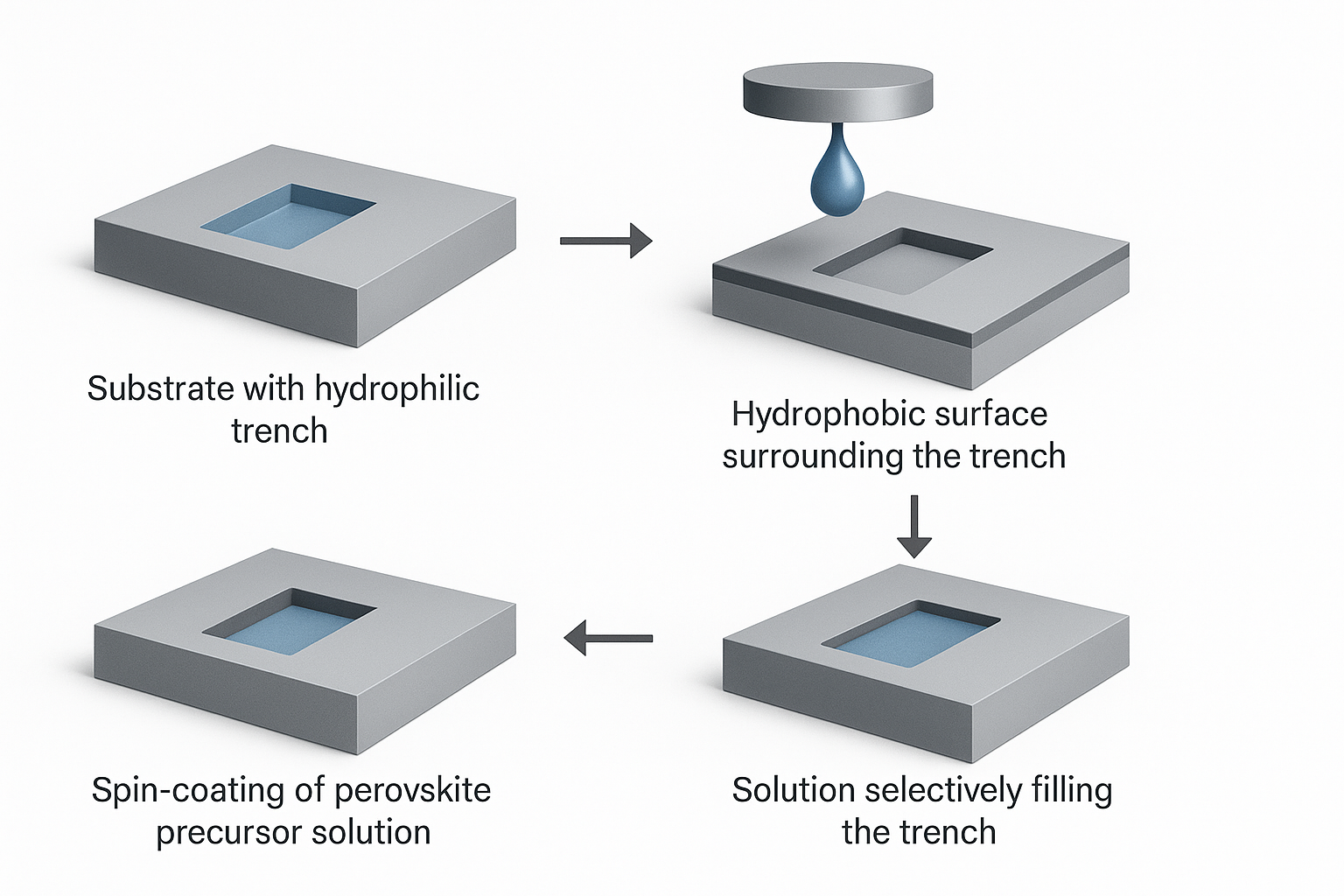

• 본 발명은 기판 위에 리세스(trench) 또는 홀을 가진 패턴 형성막을 만들고, 그 위에 페로브스카이트 패턴을 형성하는 구조를 가집니다.

• 패턴 형성막은 친수성 무기막 패턴과 그 위에 배치된 소수성 유기막 패턴으로 구성됩니다. 이러한 표면 특성 차이를 이용하여 페로브스카이트 전구체 용액이 원하는 위치에만 선택적으로 코팅되도록 유도합니다.

• 특히, 서로 다른 식각비를 가진 두 개의 무기막을 사용하여 리세스의 높이를 정밀하게 조절하고, 이를 통해 최종 페로브스카이트 패턴의 두께 균일성을 확보합니다.

• 스핀 코팅 시 소수성 표면에서 전구체 용액이 밀려나는 디웨팅(dewetting) 현상을 통해, 용액이 친수성 트렌치 내부를 정확하게 채우게 되어 패턴 수축 없이 균일한 박막 형성이 가능합니다.

구체적인 구현 방법

1. 기판 준비 및 세정: 순수 유리 기판을 클로로포름으로 초음파 세척합니다.

2. 예비 패턴 형성막 형성: 고주파 스퍼터링으로 이산화규소(SiO2) 무기막을 증착한 후, 그 위에 도데실트리클로로실레인(DDTS) 유기막을 증착하여 소수성 자기조립단분자막(SAM)을 형성합니다.

3. 패터닝: 감광제를 스핀 코팅하고 포토리소그래피 공정을 통해 패턴을 형성합니다.

4. 트렌치 형성: 반응성 이온 에칭(RIE)으로 노출된 영역의 유기막과 무기막을 제거하여 친수성 트렌치를 생성합니다.

5. 페로브스카이트 패턴 형성: 기판 위에 페로브스카이트 전구체 용액을 스핀 코팅합니다. 용액이 디웨팅 현상에 의해 트렌치만 채운 후, 열처리를 통해 최종 박막을 형성합니다.

기술의 장점

• 균일한 패턴 형성: 패턴 수축 없이 의도된 위치에 깔끔하고 균일한 페로브스카이트 박막을 형성할 수 있습니다.

• 높은 수율: 패턴 크기가 1.5µm까지 작아져도 면적 및 위치 패턴 수율이 거의 100%에 가깝게 유지됩니다.

• 우수한 가장자리 특성: 패턴 가장자리의 두께가 약 200nm 이상으로 두껍게 유지되어 소자의 성능과 신뢰성을 향상시킵니다.

• 공정 단순성 및 확장성: 기존의 복잡한 공정 대비 단순하며, 웨이퍼 스케일의 대면적 패터닝이 가능하여 양산에 유리합니다.

실험 및 결과

실험의 목적

본 실험은 제안된 트렌치 보조 스핀 온 패터닝(TASoP) 방법의 우수성을 입증하기 위해 수행되었습니다. 기존 스핀 온 패터닝(SoP) 방법과 비교하여 실제 페로브스카이트 장치를 제작하고, 형성된 패턴의 형태학적 특성(균일성, 수축, 수율)과 전기적 성능을 정량적으로 분석 및 평가하는 것을 목적으로 합니다.

실험 방법 및 과정

1. 용액 제조: 0.8M 농도의 메틸암모늄납요오드화물(CH3NH3PbI3) 전구체 용액을 제조합니다.

2. 장치 제작: 본 발명의 TASoP 방법과 비교군인 SoP 방법을 사용하여 각각 페로브스카이트 패턴을 기판 위에 형성합니다.

3. 특성 분석: 주사전자현미경(SEM), X선 회절(XRD), 원자간력현미경(AFM)을 사용하여 패턴의 구조와 형태를 분석하고, 반도체 장치 분석기로 I-V 특성을 측정하여 전기적 성능을 평가합니다.

실험 결과

실험 결과, 본 발명에 따른 TASoP 방법은 기존 SoP 방법에 비해 패턴의 균일성과 수율 측면에서 월등히 우수한 특성을 보였습니다. 아래 표는 두 기술의 핵심 성능 지표를 비교한 것입니다.

기존 기술(SoP)과 본 발명 기술(TASoP) 성능 비교

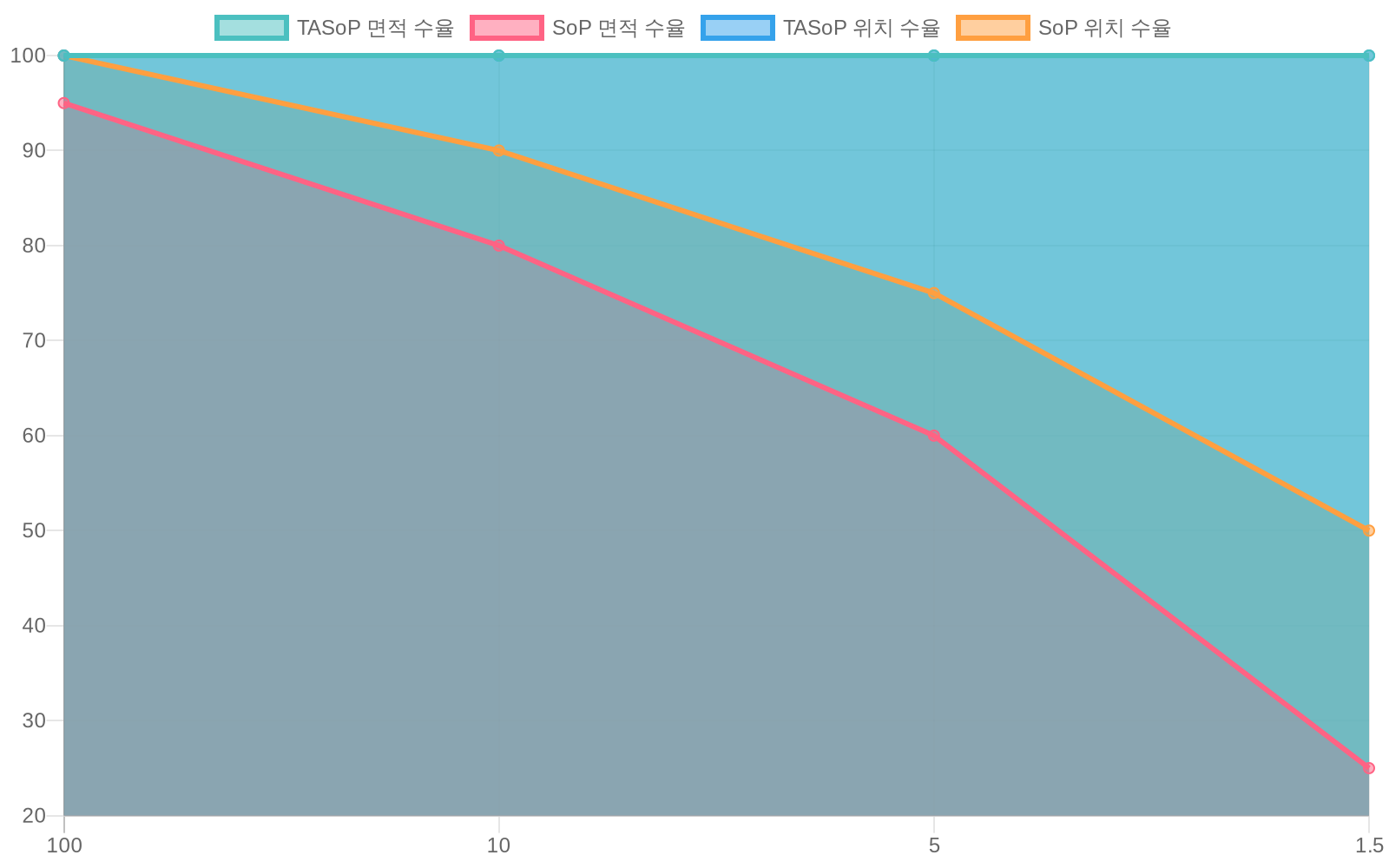

특히 패턴 크기가 작아질수록 두 기술 간의 성능 차이는 더욱 명확해졌습니다. 아래 차트는 패턴 크기에 따른 면적 및 위치 수율 변화를 보여주며, 본 발명 기술의 안정성과 정밀도를 시각적으로 확인할 수 있습니다.

활용 방안 및 기대효과

활용 방안

• 고성능 광전 소자: 고효율 태양전지, 고감도 광센서, 광검출기 등 다양한 광전 소자 제작에 핵심 기술로 활용될 수 있습니다.

• 고정밀 이미지 센서: 인간의 시각처럼 이미지를 직접 인식하는 고해상도, 대면적 이미지 센서 어레이(예: 24x24 어레이) 제작에 적용 가능합니다.

• 플렉서블 및 웨어러블 기기: 유연한 기판에도 적용이 가능하여 차세대 플렉서블 디스플레이 및 웨어러블 센서 개발에 기여할 수 있습니다.

기대효과

• 성능 및 신뢰성 향상: 균일한 고품질 페로브스카이트 박막 형성으로 광전 소자의 전반적인 성능과 장기적인 신뢰성을 크게 향상시킬 수 있습니다.

• 제조 공정 단순화: 기존의 복잡하고 불안정했던 패터닝 공정을 단순화하여 제조 비용을 절감하고 생산 수율을 높일 수 있습니다.

• 빠른 응답 속도 구현: 본 기술로 제작된 광검출기는 약 0.5ms의 월등히 빠른 응답 속도를 보여, 고속 센서 시장에서의 경쟁력을 확보할 수 있습니다.

• 차세대 광전자 시장 선도: 페로브스카이트 상용화의 핵심 난제인 미세 패터닝 기술을 해결함으로써, 관련 차세대 광전자 시장을 선도할 수 있는 기반을 마련합니다.

시장 동향

시장 규모 및 성장 전망

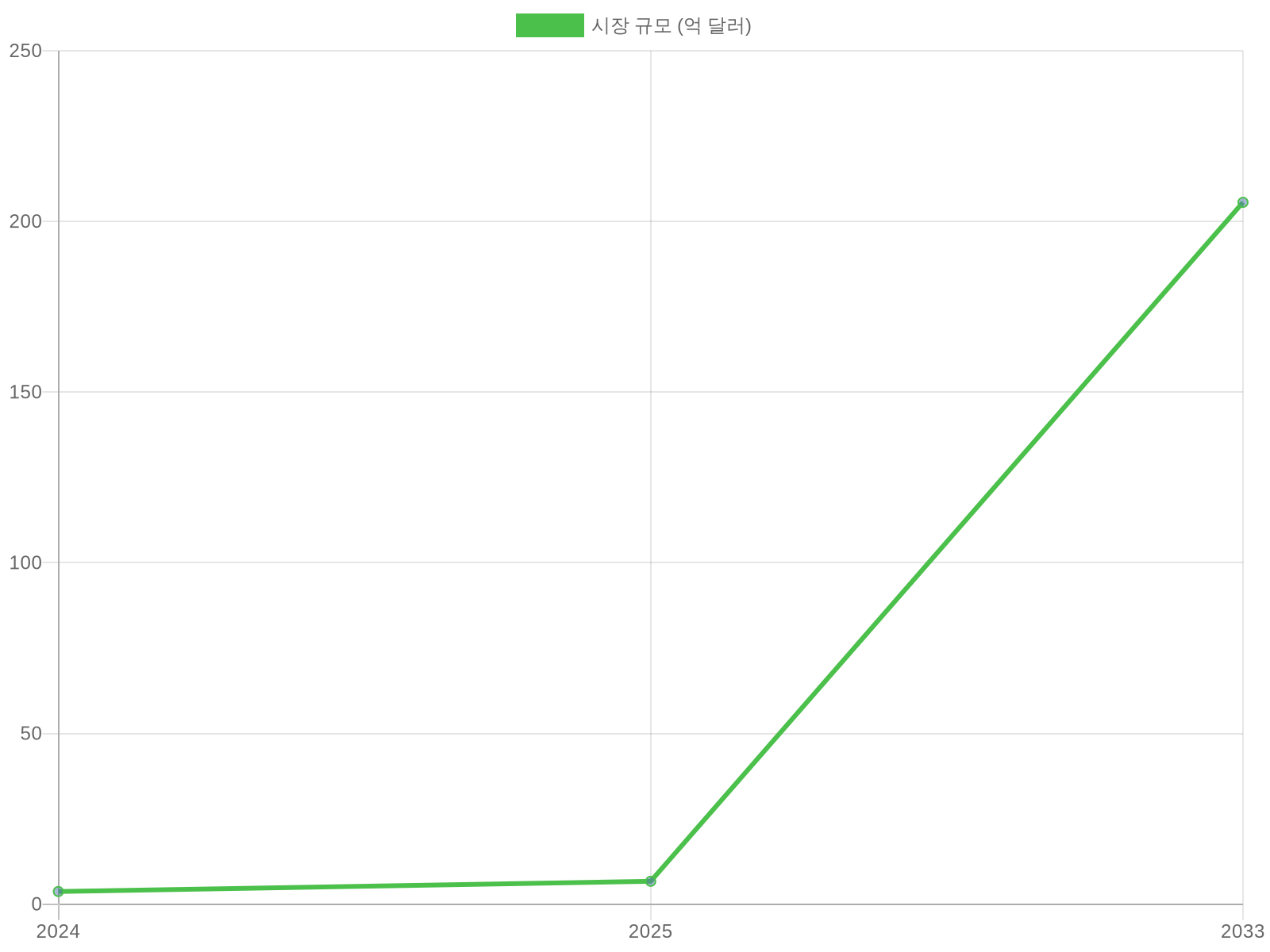

페로브스카이트 기술은 차세대 에너지 및 디스플레이 시장의 핵심 동력으로 주목받고 있습니다. 글로벌 페로브스카이트 태양전지 시장은 2024년 3억 6,980만 달러로 평가되었으며, 연평균 성장률(CAGR) 55.49%라는 폭발적인 성장세를 보이며 2033년에는 205억 5,940만 달러에 이를 것으로 전망됩니다 (출처: Global Growth Insights). 이러한 성장세는 기술의 잠재력과 시장의 높은 기대감을 반영합니다.

• MIT Technology Review는 페로브스카이트를 2024년 10대 혁신 기술로 선정하며, 5년 내 기존 실리콘 태양전지의 효율을 추월할 것으로 예측했습니다 (출처: FIRENZE D&T).

• 전체 태양광 시장은 2026년까지 약 400조 원 규모로 성장할 것으로 예상되며, 페로브스카이트 기술이 이 시장의 상당 부분을 차지할 잠재력을 가지고 있습니다.

산업 동인 및 기회 요인

1. 경제성 및 효율성: 저렴한 제조 비용과 높은 광전변환효율은 페로브스카이트 기술의 가장 큰 시장 진입 동력입니다. 기존 실리콘 태양전지와의 탠덤 구조를 통해 효율 한계를 극복하려는 연구가 활발합니다.

2. 광범위한 적용 가능성: 가볍고 유연하며 투명한 특성 덕분에 건물 일체형 태양광(BIPV), 웨어러블 기기, IoT 센서 등 기존 태양전지가 적용되기 어려웠던 새로운 시장을 창출할 기회가 많습니다 (출처: IDTechEx).

3. 정부 정책 및 투자 증가: 지속 가능한 에너지 기술에 대한 각국 정부의 인센티브와 민간 투자가 증가하면서 기술 개발과 시장 성장이 가속화되고 있습니다. 특히 아시아 태평양 지역이 재생 에너지에 대한 강력한 수요를 바탕으로 시장을 선도하고 있습니다 (출처: Kings Research).
