단일층 텅스텐 디칼코게나이드 형성방법 및 이를 이용한 단일층 텅스텐 디칼코게나이드

발명의 배경과 필요성

기술의 배경과 문제점

• 2차원 재료는 3차원 재료와 다른 독특한 전기적, 기계적 특성으로 저전력 회로, 플렉서블 디스플레이, 센서 등 다양한 분야에 적용될 잠재력을 가지고 있습니다.

• 대표적인 2차원 재료인 전이금속 디칼코게나이드(TMD)의 산업적 적용을 위해서는 높은 결정성, 균일성, 대면적 성장이 필수적입니다.

• 기존 기술은 습식 화학 공정으로 인한 재료 오염, 얇은 구조의 파손, 모세관 힘에 의한 구조 붕괴 등의 문제가 있었습니다.

• 또한, 결정성이 낮아 대면적의 균일한 단일층을 형성하기 어려워 산업 적용에 한계가 있었습니다.

기술의 필요성

• 기존 기술의 한계를 극복하고, 텅스텐 디칼코게나이드의 결정성을 획기적으로 높일 수 있는 새로운 형성 방법이 필요합니다.

• 결정의 크기가 크고 균일하며 대면적의 단일층 구조를 가지는 텅스텐 디칼코게나이드를 안정적으로 제조할 수 있는 기술 확보가 시급합니다.

구현 방법

기술의 원리

• 본 발명은 화학기상증착(CVD) 공법을 이용해 단일층 텅스텐 디칼코게나이드를 형성합니다.

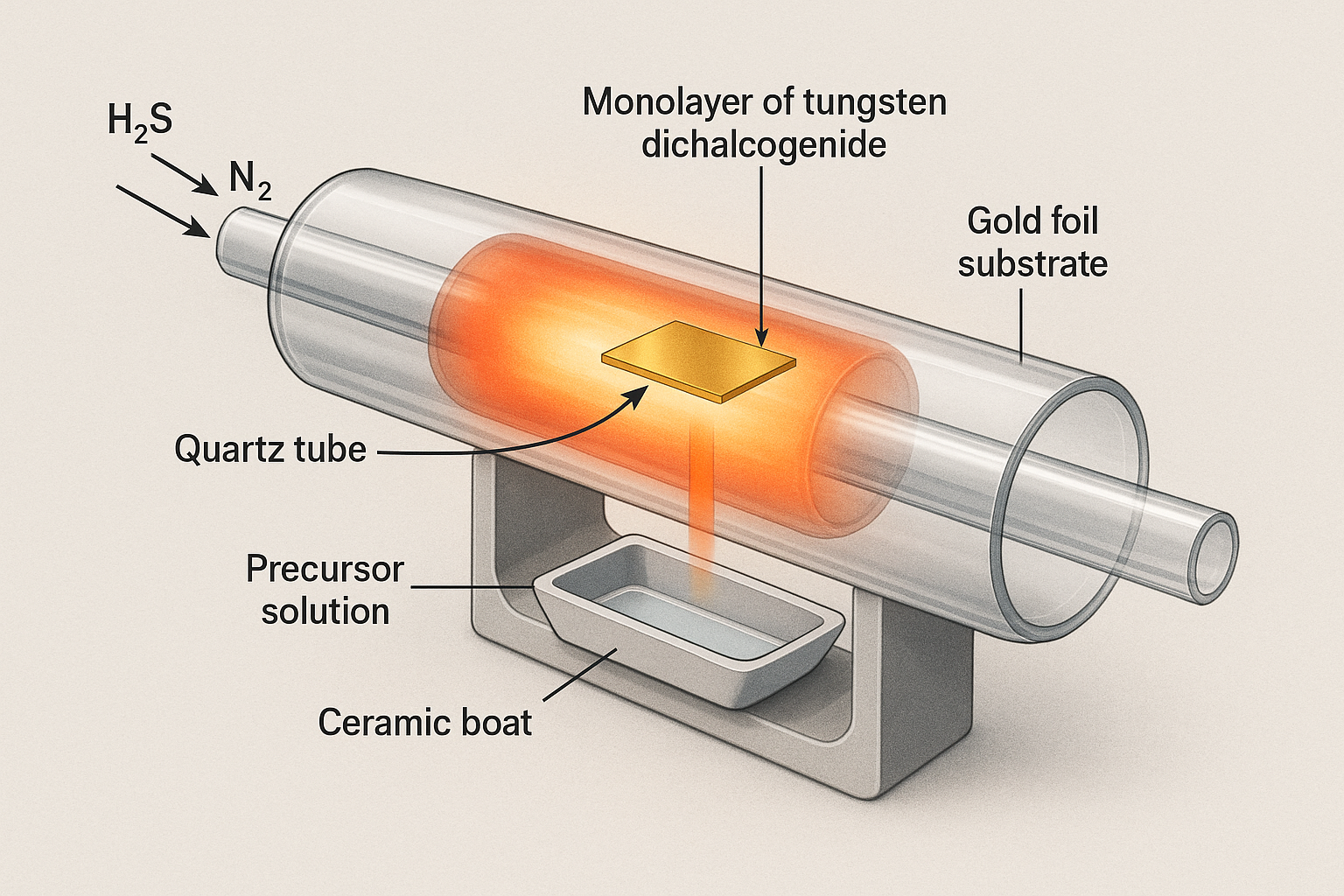

• 핵심 원리는 텅스텐 전구체 용액이 분무된 세라믹 보트를 금박층 기판의 하부에 배치하여, 가열 시 기화된 텅스텐 원소가 금박층 하부면에 균일하게 증착되도록 하는 것입니다.

• 이를 통해 전구체가 특정 지점에 집중되지 않고 넓은 면적에 고르게 분포되어, 대면적의 균일한 단일층을 형성할 수 있습니다.

구체적인 구현 방법

1. 전처리 단계: 금박층을 1000~1050℃에서 2~6시간 열처리한 후, 화학적 기계적 연마(CMP)로 표면을 연마하여 균일성을 확보합니다.

2. 배치 단계: 메타텅스텐산암모늄(AMT) 전구체 용액을 분무한 세라믹 보트와 전처리된 금박층을 CVD 챔버 내에 배치합니다. 이때 세라믹 보트는 금박층 하부에 위치시킵니다.

3. 가스 공급 단계: 챔버 내에 황화수소(H2S) 또는 셀레늄화수소(H2Se) 가스와 불활성 가스(N2, Ar, He 등)를 공급합니다.

4. 가열 및 형성 단계: 금박층과 세라믹 보트를 850~950℃에서 15~30분 동안 가열하여 금박층 하부면에 텅스텐 디설파이드(WS2) 또는 텅스텐 디셀레나이드(WSe2) 단일층을 형성합니다.

5. 분리 단계: 염화나트륨(NaCl) 전해액 속에서 전기분해를 통해 수소 가스를 발생시켜 손상 없이 금박층으로부터 단일층을 분리합니다.

기술의 장점

• 높은 결정성: 형성된 텅스텐 디칼코게나이드 결정의 크기가 100㎛ 이상으로, 기존 방식(10~50㎛) 대비 최소 2배 이상 증가하여 결정성이 우수합니다.

• 대면적 및 균일성: 가로 3cm 이상의 대면적에 걸쳐 매우 균일한 단일층 텅스텐 디칼코게나이드를 형성할 수 있습니다.

• 안정적인 공정: 최적화된 공정 변수(온도, 시간, 가스 공급량)를 통해 재현성 높고 안정적인 단일층 제작이 가능합니다.

실험 및 결과

실험의 목적

본 발명의 핵심인 '금박층 하부에 전구체 용기를 배치하는 방식'의 우수성을 입증하고, 대면적의 균일한 단일층을 형성하기 위한 최적의 공정 변수(가열 시간, 가스 공급량, 기판 전처리 여부)를 도출하기 위해 비교 실험을 수행했습니다.

실험 방법 및 과정

1. 전구체 배치 위치에 따른 균일도 비교: 전구체 용액을 ①금박층 위에 직접 도포, ②금박층 옆에 배치, ③금박층 하부에 배치한 경우를 각각 비교하여 형성된 박막의 균일성을 평가했습니다.

2. 가열 시간에 따른 층 구조 변화 관찰: 가열 시간을 5분, 10분, 15분, 30분으로 달리하여 박막이 단일층으로 형성되는 최적 시간을 확인했습니다.

3. 가스 공급량에 따른 결정 형성 비교: 황화수소(H2S) 가스 공급량을 2, 5, 10, 20sccm으로 조절하며 균일한 단일층 결정이 형성되는 조건을 탐색했습니다.

4. 기판 전처리 효과 비교: 열처리와 연마 공정을 거친 금박층과 처리하지 않은 금박층에 각각 단일층을 형성하여 표면 상태의 영향을 비교했습니다.

실험 결과

실험 결과, 제안된 방법이 대면적의 균일한 단일층 텅스텐 디칼코게나이드를 형성하는 데 매우 효과적임을 확인했습니다. 각 변수에 따른 최적의 조건은 아래 표와 같습니다.

활용 방안 및 기대효과

활용 방안

• 차세대 반도체 소자: 분리된 단일층을 이산화규소(SiO2)나 실리콘(Si) 기판에 전사하여 기존 실리콘을 대체하는 고성능 반도체 소자 제작에 활용할 수 있습니다.

• 친환경 에너지 촉매: 고효율, 저비용의 수소 발생 반응(HER)용 전기화학 촉매로 활용하여 연료전지 및 수전해 장치의 고성능 전극 소재로 사용할 수 있습니다.(출처)

• 디스플레이 및 센서 기술: 투명하고 유연한 특성을 활용하여 고성능 LED, 유연 디스플레이, 고감도 가스 센서, 압력 센서 등 첨단 디스플레이 및 센서 기술에 적용 가능합니다.(출처)

• 의료 및 헬스케어: 웨어러블 헬스케어 디바이스, 고감도 바이오센서 등 의료 및 헬스케어 분야의 핵심 소재로 활용될 수 있습니다.

기대효과

• 기술적 파급효과: 대면적, 고품질 2차원 소재 제조 기술의 상용화를 앞당겨 차세대 반도체, 디스플레이, 에너지 등 다양한 첨단 산업 분야에서 기술적 우위를 확보할 수 있습니다.

• 경제적 파급효과: 본 기술이 상용화될 경우, 기존 실리콘 반도체 시장을 대체하며 예측치를 뛰어넘는 새로운 장비 및 소재 시장을 창출할 잠재력을 가집니다.

• 산업 경쟁력 강화: 고가의 귀금속 촉매를 대체할 수 있는 고성능 비귀금속 촉매 기술을 통해 친환경 에너지 산업의 가격 경쟁력을 높이고, 소재 국산화를 통해 국가 산업 경쟁력을 강화할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

텅스텐 디칼코게나이드를 포함한 2차원 소재는 4차 산업혁명 시대의 핵심 소재로, 특히 친환경 에너지 및 차세대 전자소자 시장에서 높은 성장세가 예상됩니다. 관련 시장인 연료전지 시장은 2023년 33억 달러에서 2028년 87억 달러 규모로 연평균 21.7%의 폭발적인 성장이 전망됩니다.

• 수전해 장치 시장 역시 2021년 약 8.86억 달러에서 2031년 약 99.97억 달러 규모로 급격한 성장이 예측됩니다.(출처)

• 차세대 전자소자 시장은 아직 초기 단계지만, 2017년 기준 72%의 높은 연평균 성장률을 보이며 빠른 성장이 기대됩니다.(출처)

주요 플레이어 및 경쟁 환경

현재 2차원 소재를 활용한 상업적 양산 제품은 거의 없으며, 연구 목적의 고가 샘플이 거래되는 초기 시장 단계입니다. 하지만 기술의 잠재력이 매우 커, 주요국들은 정부 차원에서 전략적으로 연구 개발을 추진하며 미래 시장 선점을 위한 치열한 경쟁을 벌이고 있습니다.(출처)

산업 동인 및 기회 요인

1. 실리콘 반도체 한계 극복: 그래핀을 비롯한 2차원 소재는 기존 실리콘 반도체의 물리적 한계를 뛰어넘을 수 있는 대체재로 주목받고 있습니다.(출처)

2. 차세대 전자소자 수요 증가: 투명성과 유연성이 요구되는 유연 디스플레이, 웨어러블 디바이스, 터치스크린 등 차세대 전자소자 시장의 성장이 2차원 소재 수요를 견인하고 있습니다.(출처)

3. 글로벌 탄소중립 정책 강화: 전 세계적인 탄소중립 기조와 수소 경제로의 전환은 고효율 에너지 소재(촉매, 전극 등) 개발의 중요성을 부각시키고 있으며, 이는 2차원 소재에 큰 기회 요인으로 작용합니다.(출처)
