발명의 배경과 필요성

기술의 배경과 문제점

• 기존 광파 측정 기술: 비선형 물질에서 생성되는 조화파를 이용하는 FROG, SPIDER 등의 방법이 널리 사용됩니다. 이 기술들은 비선형 물질의 위상 정합 조건이 맞는 특정 파장에서만 작동하는 한계가 있습니다.

• 기존 이온화 기반 기술의 한계: 물질의 이온화를 이용한 측정법도 제시되었으나, 이는 대략적인 펄스 폭 정보만 제공할 뿐 진폭과 위상에 대한 정확한 정보를 제공하지 못하는 문제가 있었습니다.

기술의 필요성

• 정확한 펄스 모양 측정: 펄스의 진폭과 위상 정보를 모두 측정하여 시간에 따라 변화하는 정확한 펄스 모양을 제공할 수 있는 새로운 측정 방법이 필요합니다.

• 넓은 파장 범위 적용: 기존 기술의 파장 범위 제한 문제를 극복하여 다양한 광파에 적용할 수 있는 범용적인 측정 기술의 개발이 시급합니다.

구현 방법

기술의 원리

• 본 발명은 강한 '기본 펄스'와 약한 '신호 펄스' 두 개의 빔을 이용합니다.

• 두 펄스 간의 시간 지연을 조절하면서 이온화 물질에 집속시켜, 시간 지연에 따른 이온화 양의 변화를 측정합니다.

• 측정된 이온화 변화량은 '기본 펄스의 전기장 세기에 대한 이온화율의 미분 함수'와 '신호 펄스의 상호상관 함수' 형태로 나타납니다. 이 관계를 이용하여 신호 펄스의 진폭과 위상을 정밀하게 계산할 수 있습니다.

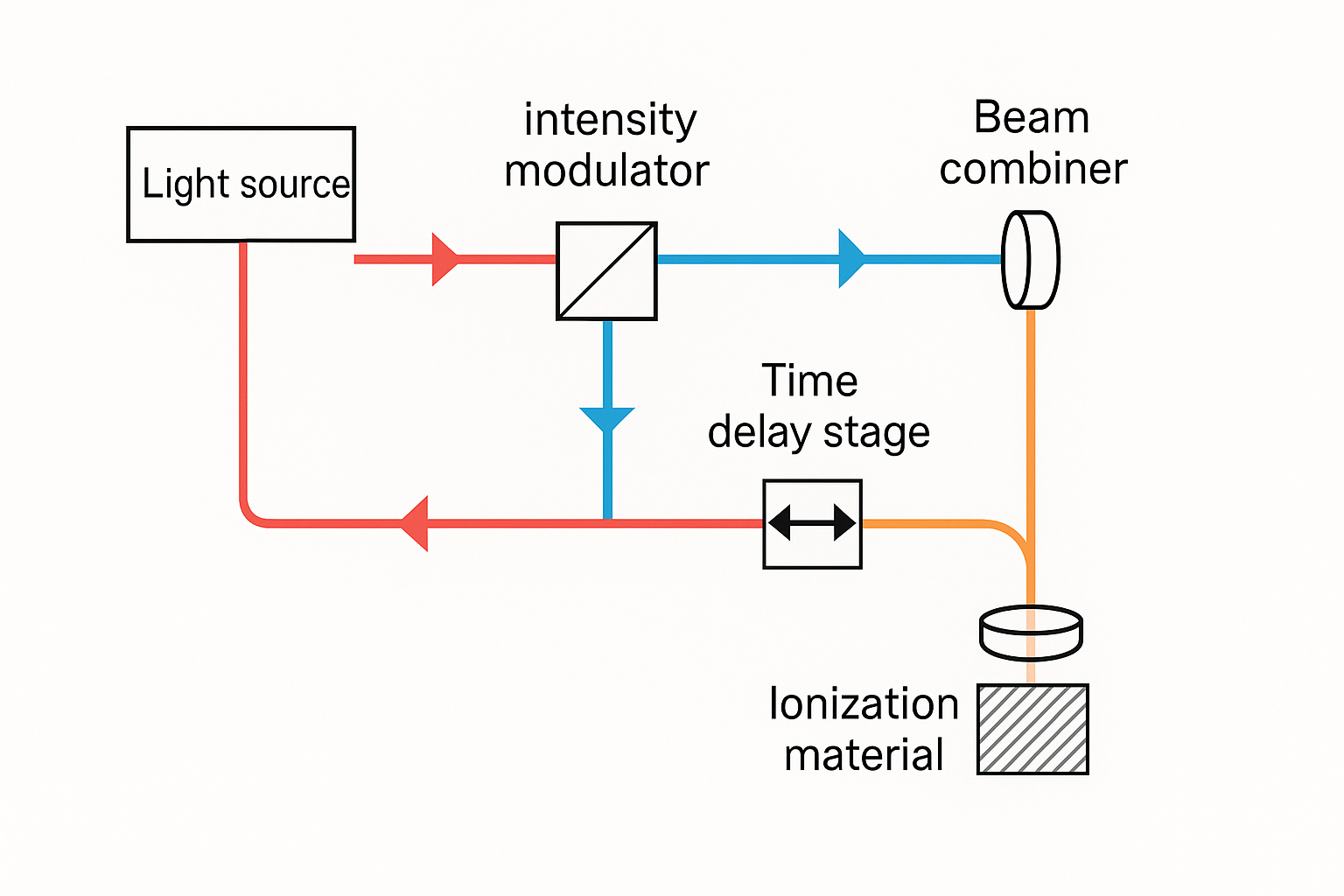

구체적인 구현 방법

1. 펄스 분리 및 세기 조절: 하나의 펄스를 기본 펄스와 신호 펄스로 분리하고, 신호 펄스의 전기장 세기를 기본 펄스보다 약하게 조절합니다.

2. 시간 지연 및 결합: 기본 펄스에 시간 지연을 조절한 후, 신호 펄스와 다시 결합시킵니다.

3. 이온화 및 측정: 결합된 펄스를 이온화 물질(예: 가스, 금속)에 집속하여 생성된 이온의 양을 측정하고, 시간 지연에 따른 이온화 변화량을 산출합니다.

4. 진폭 및 위상 계산: 산출된 이온화 변화량을 분석하여 신호 펄스의 최종적인 진폭과 위상을 계산합니다.

기술의 장점

• 정확한 펄스 정보 제공: 종래의 자기 상관 방법과 달리 펄스의 진폭 및 위상 정보를 모두 제공하여 정확한 펄스 모양을 측정할 수 있습니다.

• 파장 제약 없음: 비선형 결정을 사용하지 않으므로, 기존 기술들이 가졌던 특정 파장에서만 작동하는 제약 없이 넓은 파장 범위의 광파를 측정할 수 있습니다.

활용 방안 및 기대효과

활용 방안

• 초고속 광학 현상 분석 등 다양한 과학 연구 분야에서의 정밀 측정

• 제조 및 통신 산업에서 사용되는 펄스 레이저 시스템의 품질 관리 및 특성 평가

• 새로운 광학 부품 및 신소재 개발 과정에서의 성능 테스트

기대효과

• 기초 과학 및 응용 광학 공학 분야에서 광파 특성에 대한 더욱 정밀하고 다재다능한 측정을 가능하게 하여 기술 발전에 기여합니다.

• 기존 기술의 파장 제약을 극복함으로써, 이전에는 측정이 어려웠던 분야에서 새로운 응용 및 발견을 촉진할 수 있습니다.

기술 완성도(TRL)

국내 광산업의 전반적인 기술 수준은 선진국 대비 50~60% 수준으로 평가되며, 특히 기초 기술은 40% 수준에 머물러 있습니다. 고정밀 광계측기 분야는 5~10년의 기술 격차가 존재하는 것으로 분석됩니다.(출처)

• 푸리에 타이코그래피 현미경(FPM): 활발한 연구개발 단계(TRL 3-6)에 있으며, 일부 기업에서 초기 상용화(TRL 6-7)가 시작되고 있습니다.(출처)

• 디지털 홀로그래피 계측(DHM): 활발한 R&D 및 최적화 단계(TRL 3-6)를 보이며, 일부 기업은 상용화 초기 단계(TRL 7-8)에 진입했습니다.(출처)

시장 동향

시장 규모 및 성장 전망

광파 측정 기술이 포함된 자동 광학 계측(AOI) 시장은 전 세계적으로 연평균 20.4%의 높은 성장률을 기록하며, 2026년에는 17억 달러에 이를 것으로 예상됩니다. 특히 아시아-태평양 시장의 성장이 두드러질 전망입니다.(출처)

• 글로벌 광산업 시장은 1990년 400억 달러에서 2010년 3,830억 달러 규모로 크게 성장했습니다.(출처)

• 국내 광센서 시장은 1998년 175억 원에서 2000년 393억 원으로 성장했으나, 수입 의존도가 높은 편입니다.(출처)

주요 플레이어 및 경쟁 환경

현재 글로벌 광산업 시장은 미국과 일본이 주도하고 있으며, 독일은 산업용 광학 분야에서 강점을 보이고 있습니다. 국내에서는 '파이버프로'와 같은 기업이 특정 분야에서 독보적인 기술력을 나타내고 있습니다.

글로벌 광산업 경쟁 환경

산업 동인 및 기회 요인

1. 고품질 전자 부품 수요 증가: 소비재 및 전자 제품의 고도화에 따라 정밀한 광학 계측의 중요성이 커지고 있습니다.

2. 제조업의 자동화 및 효율성 향상: 인더스트리 4.0 및 스마트 제조 확산에 따라 자동화된 광학 계측 시스템의 수요가 증가하고 있습니다.

3. 자동차 전장 산업 성장: 특히 전기차 및 하이브리드 차량으로의 전환이 가속화되면서 자동차 전자 제품 분야에서 3차원 AOI 시스템 등 정밀 측정 솔루션의 수요가 늘고 있습니다.(출처)
