발명의 배경과 필요성

기술의 배경과 문제점

• 최근 레이저 기술의 발전으로 펄스 폭이 극히 짧은 극초단 레이저 펄스 개발이 활발하지만, 이러한 펄스는 전기장 파형의 미세한 변화인 '절대위상(CEP)'에 따라 특성이 크게 달라져 정밀한 측정이 중요해졌습니다.

• 기존의 f-2f 간섭계 방식은 절대위상의 '상대적인 변화'만 측정할 수 있을 뿐, 정확한 '절대값'을 알 수 없는 한계가 있었습니다.

• 절대값을 측정하기 위한 다른 방법들은 연 엑스선 또는 광전자 측정 장치와 같은 복잡하고 고가의 장비를 필요로 하여 비용과 생산성 측면에서 비효율적이었습니다.

기술의 필요성

• 고차조화파 발생, 초정밀 가공 등 첨단 응용 분야에서 레이저 성능을 극대화하기 위해 절대위상의 '정확한 값'을 측정할 수 있는 기술이 필수적이었습니다.

• 복잡한 부가 장비 없이, 이온화 현상과 이차조화파를 이용하여 간단하고 경제적인 방식으로 절대위상을 측정할 수 있는 새로운 장치 및 방법의 개발이 절실히 요구되었습니다.

구현 방법

기술의 원리

• 본 기술은 측정하려는 주 레이저 펄스에 이로부터 생성된 약한 이차조화파 펄스를 시간 지연을 두고 더해주는 원리를 이용합니다.

• 두 펄스가 합쳐져 이온화 물질(예: 아르곤 가스)에 닿으면 이온이 발생하는데, 이때 생성되는 이온화량은 두 펄스 간의 시간 지연과 주 펄스의 절대위상에 따라 주기적으로 변하게 됩니다.

• 이론적으로 주 펄스의 절대위상이 0일 때 이온화량 변화의 진폭이 최대가 되므로, 이 진폭이 최대가 되는 지점을 찾아냄으로써 레이저 펄스의 정확한 절대위상 값을 측정할 수 있습니다.

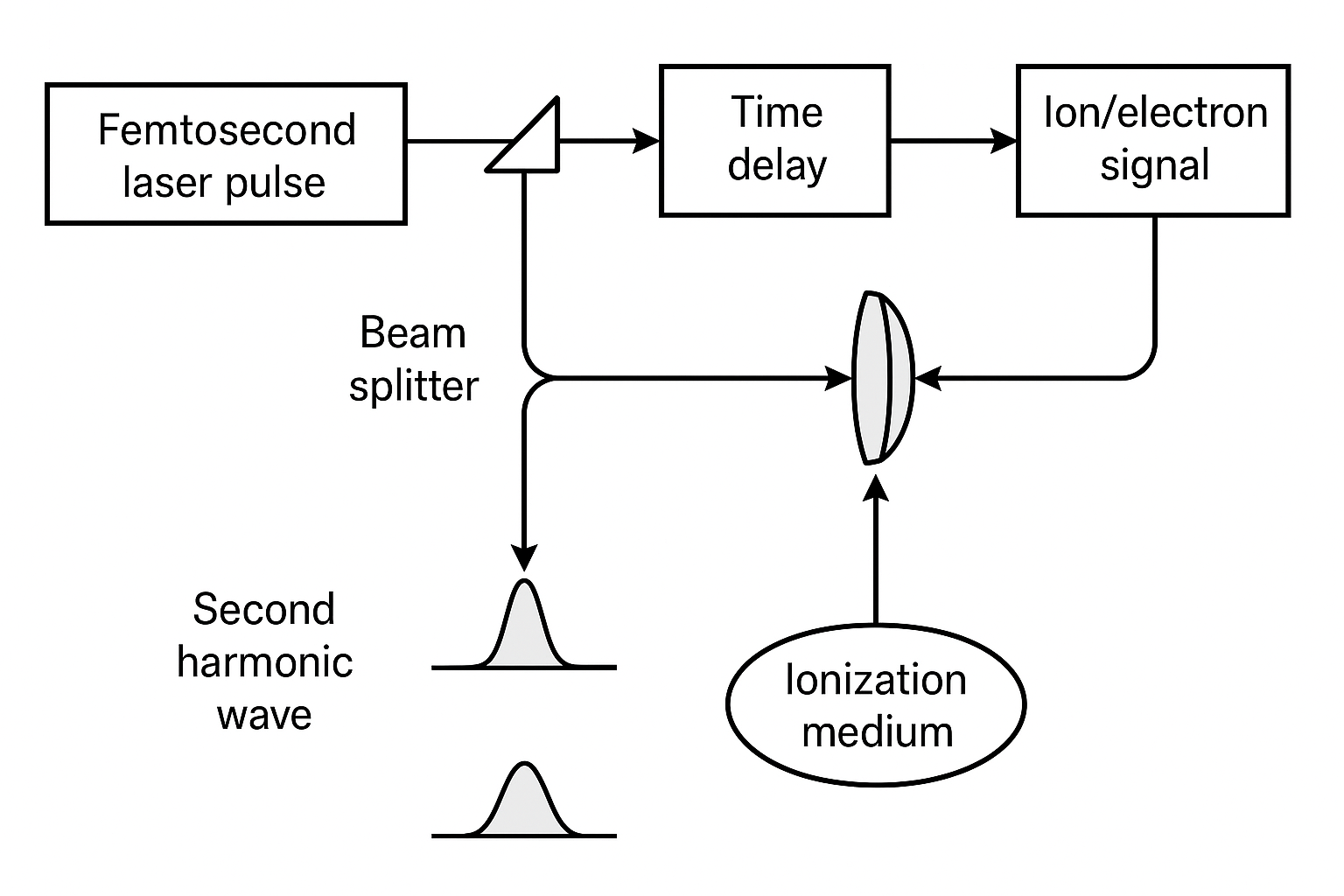

구체적인 구현 방법

1. 절대위상 변화부: 유리쐐기(Glass Wedge)의 두께를 조절하여 레이저 펄스의 절대위상을 미세하게 변화시킵니다.

2. 이차조화파 생성부: BBO와 같은 비선형 결정을 이용하여 주 레이저 펄스로부터 이차조화파(두 번째 주파수 성분)를 생성합니다. 이때 이차조화파의 세기는 주 펄스의 0.1% 초과 20% 미만으로 조절합니다.

3. 빔 시간 지연 조절부: 평행 이동 스테이지 위의 거울을 움직여 주 펄스와 이차조화파 펄스 사이의 광경로 길이를 조절함으로써, 두 펄스가 만나는 시간차(지연)를 제어합니다.

4. 집속부 및 이온화량 측정부: 렌즈나 거울을 이용해 두 펄스를 이온화 물질에 집속시키고, 이때 발생한 전자와 이온을 전극으로 수집하여 전기 신호 형태의 이온화량으로 측정합니다.

기술의 장점

• 비용 절감 및 생산성 향상: 별도의 복잡하고 값비싼 측정 장치가 필요 없어 원가를 크게 절감하고 제품 생산성을 높일 수 있습니다.

• 높은 정확도와 신뢰도: 단순히 상대적인 변화가 아닌 절대위상의 '정확한 값'을 알 수 있어 측정 장치의 정확도와 신뢰도를 획기적으로 향상시킵니다.

• 간단한 구성: 이온화에 의해 생성되는 전류를 직접 측정하는 간단한 장치를 이용하여 시스템 구성이 매우 용이합니다.

실험 및 결과

실험의 목적

본 실험의 목적은 제안된 측정 방법을 실험적으로 구현하여, 레이저 펄스의 절대위상 변화에 따른 이온화량 변화 진폭을 실제로 측정하고 이론적 모델과 비교함으로써 기술의 타당성을 검증하는 것입니다.

실험 방법 및 과정

1. 중심 파장 730nm, 펄스 폭 5fs인 티타늄 사파이어 레이저 펄스를 사용했습니다.

2. 5mbar 압력의 아르곤(Ar) 가스를 이온화 물질로 사용하여 레이저 펄스와 이차조화파 펄스를 집속시켰습니다.

3. 유리쐐기를 이용해 절대위상을 미소량씩 변화시키면서, 각 위상 값에 대해 시간 지연에 따른 이온화량 변화를 측정했습니다.

4. 측정된 이온화량 변화 곡선으로부터 진폭을 계산하고, 이 진폭 값을 절대위상 변화에 따라 그래프로 나타내어 이론값과 비교 분석했습니다.

실험 결과

실험 결과, 아래 그래프와 같이 이론적 계산과 동일하게 절대위상이 0일 때 이온화량 변화의 진폭이 최댓값을 보이는 것을 명확히 확인할 수 있었습니다. 이는 본 발명에서 제안하는 측정 원리가 실제 환경에서도 매우 정확하게 작동함을 실험적으로 입증한 것입니다.

활용 방안 및 기대효과

활용 방안

본 기술의 핵심인 이온화량 측정은 다양한 물질과 방식을 통해 구현될 수 있어 여러 산업 환경에 맞게 적용 가능합니다. 주요 이온화 방식은 다음과 같습니다.

기대효과

• 고차조화파 발생 제어: 절대위상을 정밀하게 측정하고 제어함으로써 고차조화파의 스펙트럼과 세기를 조절하여 아토초(attosecond) 과학 연구 발전에 핵심적으로 기여할 수 있습니다.

• 초정밀 가공 및 측정: 반도체, 디스플레이, 의료기기 등 펨토초 레이저를 이용한 미세 가공 및 정밀 측정 분야에서 공정 품질과 효율을 극대화할 수 있습니다.

• 기초 과학 연구 발전: 강한 장 물리(strong-field physics)와 같은 기초 과학 분야에서 실험 데이터의 정확도를 높이는 필수적인 도구로 활용될 수 있습니다.

시장 동향

시장 규모 및 성장 전망

세계 초단펄스레이저 시장은 2019년 4,470만 달러에서 2025년 3억 3,300만 달러에 달할 것으로 예상되며, 산업 전반에 걸쳐 필수적인 제조 도구로 자리 잡고 있습니다. (출처: 세계 초단펄스레이저 시장 분석, IACT) 아래 차트는 이러한 성장 전망을 시각적으로 보여줍니다.

• 주요 시장 분야: 재료 가공 및 미세 가공 분야가 2019년 기준 75.51%로 가장 큰 시장 점유율을 차지했습니다.

• 고성장 분야: 특히 의공학 분야는 예측 기간 동안 연평균 23.2%의 높은 성장률을 보일 것으로 전망됩니다.

주요 응용 시장 및 기술 경쟁력

펨토초 레이저 기술은 기존 기술의 한계를 극복하며 다양한 고부가가치 시장에서 경쟁 우위를 확보하고 있습니다.

산업 동인 및 기회 요인

1. 제조 공정의 고도화: 반도체, 자동차, 가전제품 등 주요 산업에서 향상된 치수 정확도, 적은 공차, 후처리 단계 생략 등 고품질 정밀 가공에 대한 수요가 증가하고 있습니다.

2. 차세대 기술 수요 증가: 5G 시대의 도래에 따른 스마트폰 및 네트워크 인프라 기기, 급증하는 반도체 시장이 초단펄스 레이저 기술의 수요를 견인하고 있습니다.

3. 정부 규제 강화: 차량 연비 및 CO2 배출량 규제, 의료기기에 대한 레이저 마킹 의무화 등은 관련 산업에서 레이저 기술 도입을 가속화하는 요인입니다.
