광파의 진폭 및 위상 분석 장치

발명의 배경과 필요성

기술의 배경과 문제점

펄스 형태를 가진 광파의 시간적 모양을 정확히 측정하는 것은 여러 응용 분야에서 필수적입니다. 하지만 기존 기술들은 다음과 같은 한계를 가지고 있었습니다.

• 자기상관(Autocorrelation) 방식: 광파의 대략적인 펄스폭 정보만 제공할 뿐, 시간에 따른 정확한 모양은 알 수 없었습니다.

• FROG 및 SPIDER 방식: 비선형 물질의 '위상 정합 조건'이 맞는 특정 파장에서만 작동하여 측정 범위에 제약이 있었습니다.

• 종래의 이온화 이용 방식: 유사한 두 펄스의 비선형적 이온화 총량만을 측정하여, 진폭과 위상에 대한 정밀한 정보를 제공하지 못하는 한계가 있었습니다.

기술의 필요성

• 기존 기술의 한계를 극복하여 펄스의 진폭과 위상 정보를 모두 정확하게 제공할 수 있는 새로운 분석 기술이 필요합니다.

• 특정 파장에 국한되지 않고 넓은 파장 범위에서 범용적으로 사용될 수 있는 광파 분석 장치가 절실히 요구되었습니다.

구현 방법

기술의 원리

본 발명은 강한 '기본 펄스'와 약한 '신호 펄스' 사이의 상호작용을 이용합니다. 두 펄스를 시간차를 두고 이온화 물질에 함께 조사하면, 두 펄스 간의 시간 지연에 따라 이온화되는 양이 미세하게 변합니다. 이 미세한 '이온화 변화량'은 신호 펄스의 전기장 정보와 직접적인 관계(상호상관 함수 형태)를 가집니다. 본 기술은 이 원리를 이용하여 이온화 변화량을 측정하고 수학적으로 분석함으로써, 기존에 측정하기 어려웠던 신호 펄스의 정확한 진폭과 위상 정보를 복원합니다.

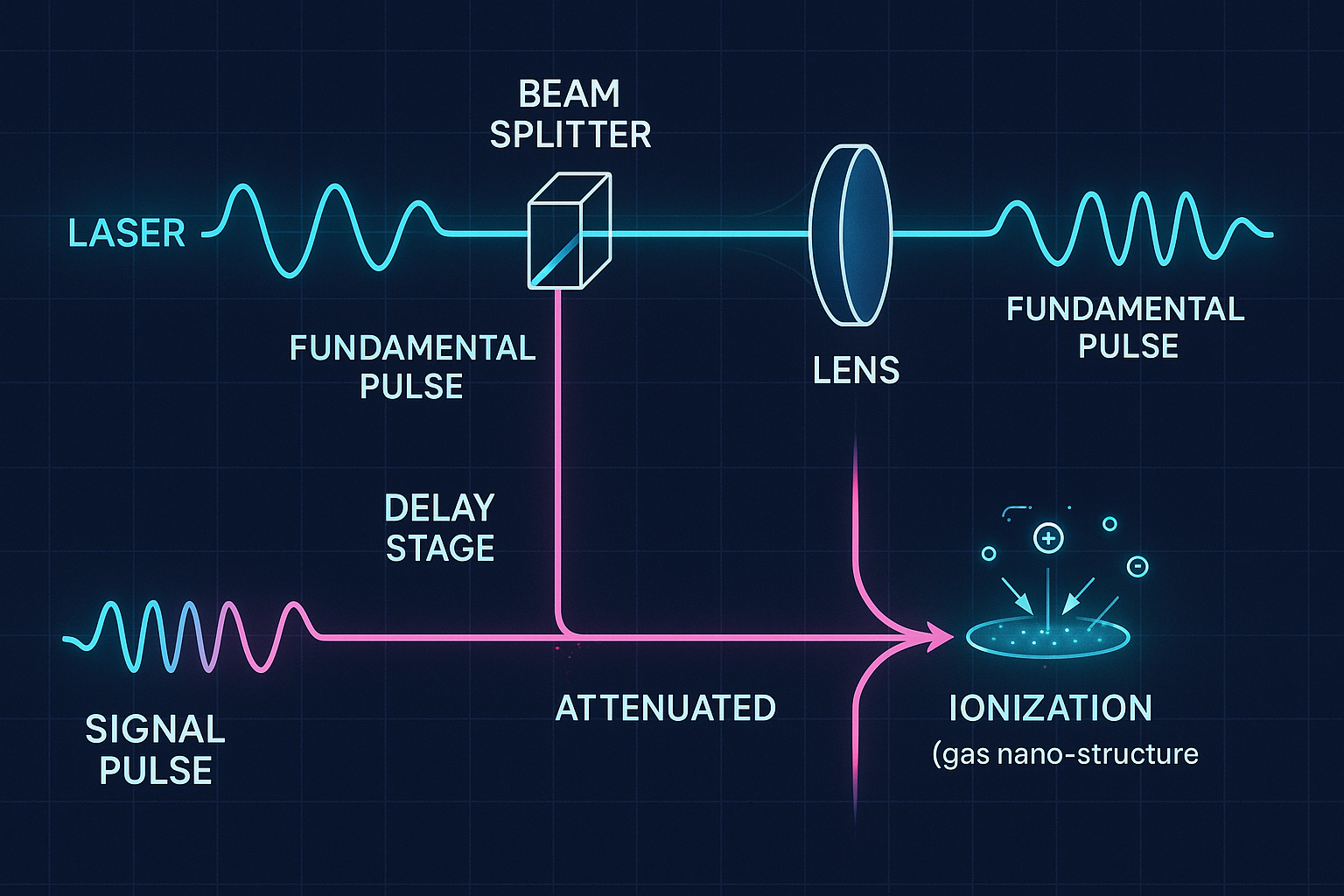

구체적인 구현 방법

1. 분리: 하나의 광파를 '빔 스플리터'를 이용해 강한 기본 펄스와 측정 대상인 신호 펄스로 분리합니다.

2. 세기 조절: '조리개'를 통해 신호 펄스의 전기장 세기를 기본 펄스보다 현저히 약하게(0.1% 초과, 20% 미만) 조절합니다.

3. 시간 지연 조절: '평행이동 스테이지'를 움직여 기본 펄스와 신호 펄스 사이의 상대적인 시간 지연을 정밀하게 조절합니다.

4. 결합 및 집속: '빔 결합 장치'와 '렌즈'를 이용해 두 펄스를 다시 합치고 이온화 물질(가스, 금속 등)에 집속시켜 전자와 이온을 생성합니다.

5. 측정: '이온화량 측정 장치'가 생성된 이온의 양을 측정하여 시간 지연에 따른 이온화 변화량을 산출합니다.

6. 분석: '신호 펄스 분석 장치'가 이 변화량 데이터를 분석하여 최종적으로 신호 펄스의 진폭과 위상을 계산해냅니다.

기술의 장점

• 정확한 펄스 모양 측정: 기존 방식과 달리 펄스의 진폭과 위상 정보를 모두 제공하여 시간에 따라 변화하는 정확한 펄스 모양을 알 수 있습니다.

• 넓은 파장 범용성: 비선형 결정을 사용하지 않으므로, 특정 파장에 국한되지 않고 다양한 종류의 광파를 측정할 수 있습니다.

• 다양한 매질 적용: 진공, 대기 중 가스, 금속, 나노 구조물 등 다양한 물질을 이온화 대상으로 사용할 수 있어 활용도가 높습니다.

실험 및 결과

실험의 목적

본 연구의 목적은 물질의 이온화 현상을 이용하여 기존 기술의 파장 제약 문제를 해결하고, 광파의 진폭과 위상을 모두 정확하게 측정할 수 있는 새로운 분석 장치의 유효성을 검증하는 것입니다.

실험 방법 및 과정

1. 광파를 빔 스플리터로 기본 펄스와 신호 펄스로 분리합니다.

2. 조리개로 신호 펄스의 세기를 기본 펄스 대비 0.1% 초과, 20% 미만으로 조절합니다.

3. 평행이동 스테이지를 이용해 두 펄스 간의 시간 지연(τ)을 미세하게 변경합니다.

4. 각 시간 지연(τ)마다 이온화 물질에서 발생하는 이온화량의 변화(ΔIonization)를 측정합니다.

5. 측정된 이온화 변화량(ΔIonization(τ))이 신호 펄스의 전기장(E_signal(τ))에 비례하는 관계식을 통해 신호 펄스의 진폭과 위상을 복원합니다.

실험 결과

실험 결과, 본 발명은 기존 기술들의 한계였던 파장 제약 없이도 광파의 진폭과 위상을 모두 정확하게 측정할 수 있음을 확인했습니다. 이는 더 넓은 범위의 광원 분석과 정밀 측정을 가능하게 하는 혁신적인 방법임을 시사합니다.

활용 방안 및 기대효과

활용 방안

• 아토초 과학, 초고속 분광학 등 기초과학 연구의 핵심 측정 장비로 활용

• 반도체 및 디스플레이 제조 공정에서 사용되는 레이저의 품질을 실시간으로 모니터링

• 펨토초 레이저를 이용한 안과 수술, 피부과 시술 등 의료기기의 빔 품질 정밀 진단

• 6G 자유공간 광통신, 라이다(LiDAR) 등 차세대 통신 및 센서 기술 개발에 기여

기대효과

• 정밀 측정 기술 확보: 다양한 펄스 광원에 대한 정밀 진단이 가능해져 관련 연구 및 산업 발전에 기여합니다.

• 신산업 창출: 초정밀 가공, 의료, 통신 등 고부가가치 산업 분야에서 새로운 응용 시장을 창출할 수 있습니다.

• 수입 대체 및 국산화: 외산 장비에 의존하던 초고속 레이저 진단 장비의 국산화를 통해 국가 기술 경쟁력 강화에 기여합니다.

시장 동향

시장 규모 및 성장 전망

펨토초 레이저를 포함하는 초단펄스 레이저 시장은 기술의 발전과 응용 분야 확대로 급격한 성장을 보이고 있습니다. 특히 펨토초 레이저는 재료 가공, 생물의학 등에서 수요가 증가하며 2018년 5억 5,350만 달러 규모에서 연평균 20.7% 성장하여 2025년에는 15억 7,430만 달러에 이를 것으로 전망됩니다. (출처: 한국광기술원)

• 바이오·의료 응용 시장: 2024년 42억 6,200만 달러 규모로 예측되며, 연평균 23%의 높은 성장률을 보입니다. (출처: ETRI)

• 지리적 동향: 아시아 태평양 지역이 가장 큰 시장 점유율을 차지하고 있으며, 특히 중국은 전자 산업의 성장을 바탕으로 유망한 시장으로 부상하고 있습니다.

주요 플레이어 및 경쟁 환경

현재 글로벌 펨토초 레이저 시장은 기술력을 갖춘 소수의 글로벌 기업들이 주도하고 있으며, 국내 시장은 대부분 수입에 의존하고 있습니다. 주요 기업들은 다음과 같습니다.

산업 동인 및 기회 요인

1. 고정밀·미세가공 수요 증대: 반도체, 소비 가전, 자동차 산업에서 더 작고 정밀한 부품에 대한 요구가 증가하면서 열 손상이 적은 펨토초 레이저의 중요성이 커지고 있습니다.

2. 의료 및 바이오 분야 적용 확대: 인구 고령화에 따른 안과 수술 수요 증가와 세포 단위의 초미세 수술 등 프리미엄 의료 시장이 성장을 견인하고 있습니다.

3. 정부 규제 및 정책 지원: 자율주행차의 ADAS, 의료기기 고유식별코드(UDI) 의무화 등 관련 규제가 초단펄스 레이저의 도입을 촉진하고 있습니다.
