발명의 배경과 필요성

기술의 배경과 문제점

기존의 X선 퓨리에 변환 홀로그래피 기술은 높은 분해능과 신뢰성을 갖춘 측정 방법이지만, 대면적 샘플 관찰에는 다음과 같은 명확한 한계점이 존재했습니다.

• 거리 제약 조건: 정확한 이미지 획득을 위해 샘플과 레퍼런스(기준파) 사이의 거리가 샘플 크기 이상이어야만 했습니다. 이로 인해 대면적 샘플을 측정하려면 조사해야 할 X선의 범위가 불필요하게 넓어졌습니다.

• 분해능 저하 및 효율 감소: 넓은 면적을 조사함에 따라 단위 면적당 X선 조도가 감소하여 분해능이 저하되거나, 이를 보완하기 위해 노출 시간을 크게 늘려야 했습니다.

• 부대 비용 증가: 긴 노출 시간은 고가의 X선 이미징 시스템 이용 비용을 증가시키고, 샘플 변질이나 검출기 수명 단축과 같은 부작용을 초래했습니다.

기술의 필요성

이러한 기존 기술의 한계를 극복하고, 대면적 샘플도 빠르고 정확하게 분석할 수 있는 혁신적인 X선 홀로그래피 기술의 필요성이 대두되었습니다. 특히 샘플과 레퍼런스 간의 거리 제약 조건을 없애고, 짧은 노출 시간으로도 고해상도 이미지를 얻을 수 있는 새로운 측정 장치 및 방법 개발이 시급한 과제였습니다.

구현 방법

기술의 원리

본 발명은 기존 기술의 핵심 문제였던 거리 제약 조건을 무력화하는 새로운 원리를 적용합니다. 핵심은 샘플의 자기상관(autocorrelation) 신호를 제거하는 것입니다. 이를 위해 레퍼런스가 있는 홀로그램 이미지와 레퍼런스가 없는 홀로그램 이미지를 각각 획득한 후, 두 이미지의 차이를 계산하여 샘플만의 순수한 이미지를 복원합니다. 이 방식을 통해 레퍼런스와 샘플을 매우 가깝게 배치할 수 있어 대면적 샘플 측정이 가능해집니다.

구체적인 구현 방법

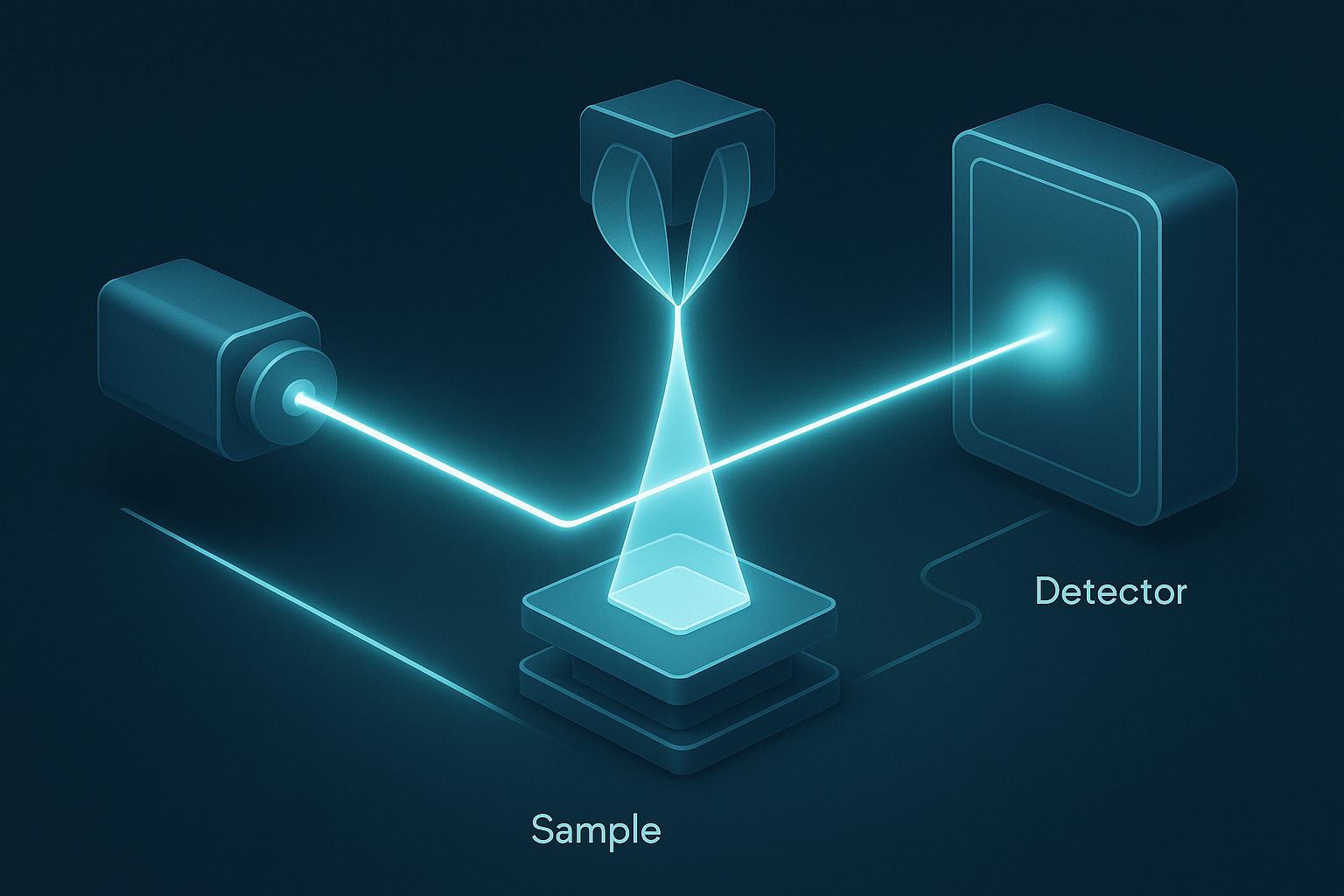

본 발명의 측정 장치는 다음과 같은 주요 구성 요소로 이루어집니다.

• X선 광원부: 펌핑 레이저로 금속판을 여기시켜 특정 파장의 X선을 발생시킵니다.

• 집속부: 생성된 X선 광원을 모아 샘플로 정밀하게 조사합니다.

• 필터링부: 필요한 파장의 X선만 통과시켜 신호의 순도를 높입니다.

• 샘플부: 측정할 샘플을 고정하며, '블록킹 마스크'를 이용하여 레퍼런스를 선택적으로 가릴 수 있습니다.

• 검출부: 샘플을 통과한 X선 회절 패턴을 측정하여 홀로그램 이미지를 생성하고, 이미지 간의 차이를 계산하여 최종 이미지를 복원합니다.

측정 과정은 다음 두 가지 방식으로 구현될 수 있습니다.

1. 방법 1: 레퍼런스가 없는 샘플의 홀로그램을 먼저 획득합니다.

2. 동일 샘플에 레퍼런스를 추가하여 두 번째 홀로그램을 획득합니다.

3. 두 홀로그램 이미지를 퓨리에 변환하고 비교하여 그 차이를 계산합니다.

4. 이미지 차이를 통해 자기상관 신호가 제거된 순수한 샘플 이미지를 최종 복원합니다.

또는, 블록킹 마스크를 이용하여 더욱 효율적인 측정이 가능합니다.

1. 방법 2: 레퍼런스가 포함된 샘플을 준비하고, 블록킹 마스크로 레퍼런스를 가린 상태에서 첫 번째 홀로그램을 획득합니다.

2. 블록킹 마스크를 제거하여 레퍼런스를 노출시킨 상태에서 두 번째 홀로그램을 획득합니다.

3. 이후 과정은 방법 1과 동일하게 두 이미지의 차이를 계산하여 최종 이미지를 복원합니다.

기술의 장점

• 대면적 샘플 측정 가능: 샘플-레퍼런스 간 거리 제약이 사라져 기존에 측정이 어려웠던 대면적 샘플의 고해상도 이미징이 가능합니다.

• 측정 시간 및 비용 절감: 동일한 샘플의 홀로그램 획득에 필요한 노출 시간을 획기적으로 줄여, 장비 운용 비용을 절감하고 샘플 손상을 최소화합니다.

• 관찰 가능 영역 증대: 동일한 X선 조사 범위 내에서 더 큰 크기의 샘플을 관찰할 수 있어 측정 효율성이 극대화됩니다.

실험 및 결과

실험의 목적

본 기술의 실험은 제안된 '자기상관 신호 제거' 방법이 실제로 기존 X선 홀로그래피의 거리 제약 조건을 효과적으로 극복하고, 대면적 샘플에 대해 고해상도 이미지를 성공적으로 복원할 수 있는지 검증하는 것을 목표로 합니다.

실험 방법 및 과정

실험은 광주과학기술원 고등광기술연구소에서 은(Ag)에서 생성된 X선 레이저를 사용하여 수행되었습니다. '구현 방법' 섹션에 기술된 절차에 따라, 블록킹 마스크를 이용해 레퍼런스가 가려진 상태의 홀로그램과 노출된 상태의 홀로그램을 연속적으로 획득했습니다. 이후 각 홀로그램을 퓨리에 변환하고 두 이미지의 차이를 계산하여 최종 샘플 이미지를 복원하는 방식으로 진행되었습니다.

실험 결과

실험 결과, 본 기술은 z축 분해능 0.2nm라는 놀라운 수준의 정밀도를 달성했으며, 이는 원자간력 현미경(AFM)과 유사한 해상도입니다. 이는 대면적을 고속으로 분석하면서도 나노미터 수준의 결함 및 표면 거칠기 분석이 가능함을 입증한 결과입니다. 아래 표는 본 발명 기술과 기존 기술의 핵심 성능 차이를 요약한 것입니다.

활용 방안 및 기대효과

활용 방안

본 기술은 나노 스케일의 초정밀 3D 이미징이 요구되는 다양한 첨단 산업 및 연구 분야에서 혁신적인 도구로 활용될 수 있습니다.

• 의료 및 제약: 신약 분자가 병원균에 작용하는 과정을 실시간으로 관찰하거나, 살아있는 생체 내부를 3차원 홀로그램 영상으로 분석하여 신약 개발 및 질병 진단에 활용합니다.

• 반도체 및 재료과학: 차세대 반도체 소자 및 신소재의 내부 구조와 결함을 전자현미경보다 깊고 정밀하게 분석하여 수율을 높이고 신소재 개발을 가속화합니다.

• 에너지 및 환경: 연료전지 및 배터리 소재의 효율성 분석, 친환경 광촉매 개발, 핵융합로의 플라즈마 밀도 측정 등 차세대 에너지 기술 연구에 기여합니다.

기대효과

• 기초 과학 연구의 발전: 이전에는 관찰이 불가능했던 나노 세계의 동적 현상을 직접 영상화함으로써 물리학, 화학, 생명 과학 등 기초 연구 분야에 새로운 지평을 엽니다.

• 첨단 산업 경쟁력 강화: 반도체, 디스플레이, 바이오 등 국내 주력 산업의 초격차 기술 확보에 기여하고, 제품 불량률 감소 및 생산성 향상을 통해 국가 산업 경쟁력을 높입니다.

• 새로운 시장 창출: 고성능 X선 현미경 장비의 국산화 및 상용화를 통해 수입 의존도를 낮추고, 관련 장비 및 분석 서비스 시장을 새롭게 창출할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

글로벌 X선 현미경 시장은 기술 발전과 응용 분야의 폭발적인 증가에 힘입어 꾸준히 성장하고 있습니다. 2023년 약 17억 달러 규모였던 시장은 2032년에는 32억 달러를 초과할 것으로 전망됩니다. 이는 단순한 의료 진단 장비를 넘어 생명 과학, 재료 과학, 반도체 등 나노 스케일 연구가 필수적인 거의 모든 첨단 분야로 수요가 확산되고 있음을 보여줍니다.

산업 동인 및 기회 요인

X선 현미경 시장의 성장은 다음과 같은 핵심적인 기술 및 산업 동인에 의해 가속화되고 있습니다.

1. 지속적인 기술 혁신: 나노미터급 초고해상도 구현, 3D 이미징 기술 고도화, 고성능 sCMOS 검출기 도입, 고출력 X선 소스 개발 등 하드웨어의 발전이 시장 성장을 견인하고 있습니다.

2. 응용 분야의 다각화: 과거 제한적이었던 활용 범위가 지질학, 물리학, 화학, 기계 공학 등 다양한 기초 및 응용 과학 분야로 확대되면서 새로운 수요를 창출하고 있습니다.

3. 접근성 및 사용 편의성 증대: 과거 전문가의 영역으로 여겨졌던 장비의 사용자 친화성이 높아지고, AI 기반 이미지 처리 및 분석 소프트웨어의 발전이 더 많은 연구자들이 기술을 활용할 수 있도록 장벽을 낮추고 있습니다.

(출처: 세라미스트, 2024)
