층간 배향 기반 광 흡수 및 발광 특성을 가진 반도체 스택

발명의 배경과 필요성

기술의 배경과 문제점

• 차세대 2차원 반도체 물질로 주목받는 전이금속-칼코겐 화합물(TMD)은 단일 원자층 두께의 고성능 반도체로, 기존 실리콘 반도체의 한계를 극복할 대안으로 떠오르고 있습니다.

• 특히 이황화 몰리브데늄(MoS2)과 이황화 텅스텐(WS2)은 직접 천이 밴드갭 특성을 보여 빛을 효율적으로 흡수하고 방출할 수 있어 고성능 광전 소자에 응용될 잠재력이 큽니다.

• 하지만 종래의 기계적 박리법으로 2차원 소재를 쌓아 올리는 방식은 각 층의 원자 결정 방향이 어긋나, 층간 상호작용이 약해져 새로운 광학적 특성을 구현하기 어려운 문제점이 있었습니다.

기술의 필요성

• 강력한 층간 상호작용을 유도하고 예측 불가능했던 새로운 광학적 특성을 발현시키기 위해서는 두 원자층의 결정 방향을 정확히 일치시키는 적층 구조 구현 공정이 필수적입니다.

• 이렇게 제어된 재료에서 나타나는 미세한 광학적 변화를 효과적으로 관찰하고 분석할 수 있는 정밀한 광 계측 기술의 개발이 시급합니다.

구현 방법

기술의 원리

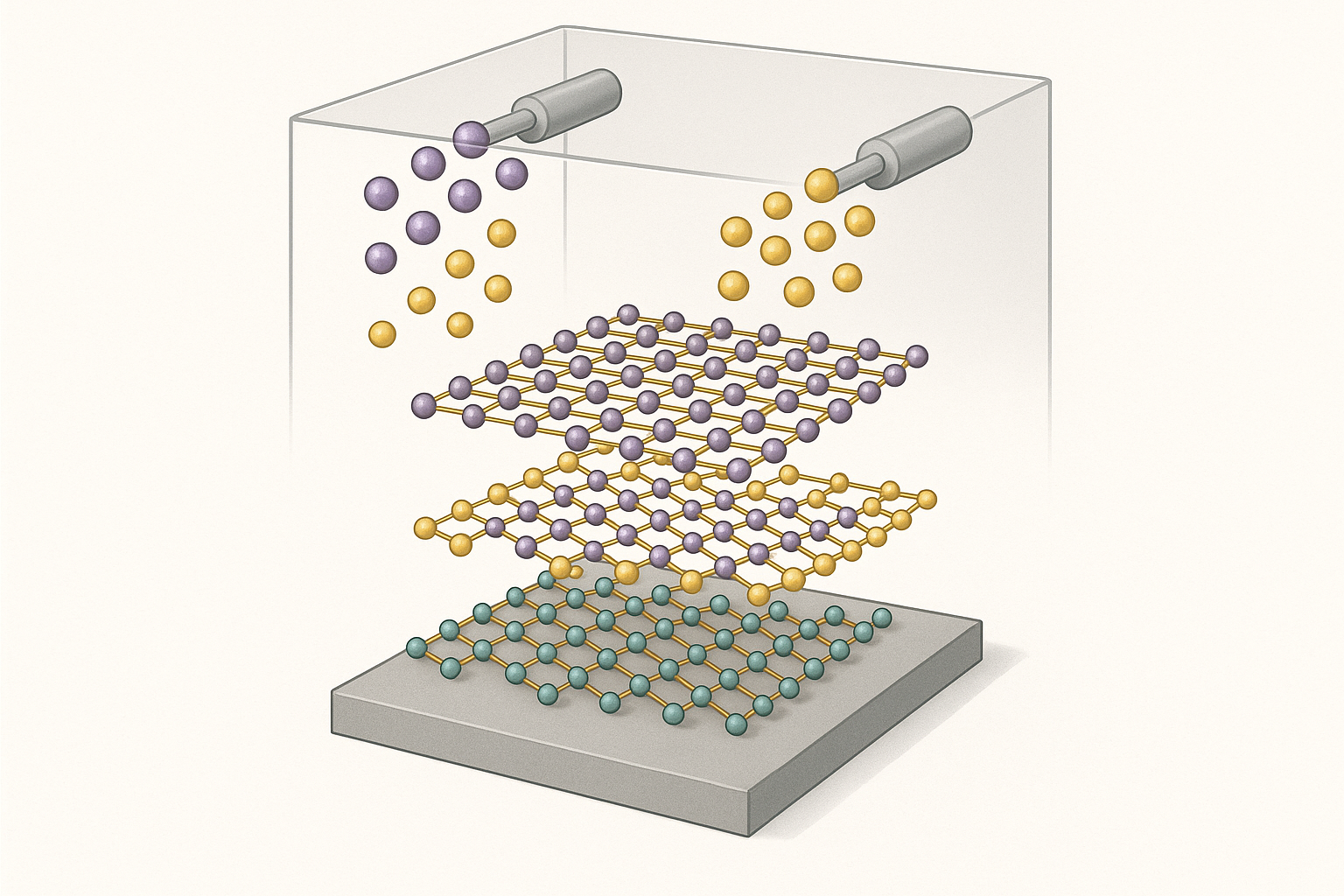

• 본 발명은 두 종류의 전이금속-칼코겐 화합물(MoS2, WS2) 단일 원자층을 수직으로 쌓아 올릴 때, 화학 기상 증착법(CVD)을 이용해 두 층의 결정 방향을 원자 수준에서 완벽하게 일치(회전각 0도)시키는 기술입니다.

• 이처럼 정밀하게 제어된 '일치성 적층 구조'는 결정 방향이 틀어진 '임의성 적층 구조'와 달리, 강력한 층간 상호작용을 통해 기존에 없던 새로운 에너지 대역(1.6 eV)에서 빛을 흡수하고 방출하는 직접 천이 밴드갭(Direct Bandgap) 특성을 나타냅니다.

• 결론적으로, 원자층 간의 회전 각도를 제어함으로써 반도체 스택의 광학적 특성을 자유자재로 제어하고 새로운 인공 반도체 구조를 설계할 수 있게 됩니다.

구체적인 구현 방법

1. 화학 기상 증착법(CVD)을 이용하여 결정 방향이 일치하는(회전각 0도) MoS2/WS2 제1 스택을 제조합니다.

2. 물리적 전사 방법을 이용하여 의도적으로 결정 방향을 불일치시킨(회전각 0도 아님) 제2 스택을 제조합니다.

3. 제1 스택과 제2 스택 각각의 광 흡수 및 발광 특성을 정밀하게 측정하고 비교합니다.

4. 측정된 데이터를 동역학 분석하여 각 스택의 천이 밴드갭(직접/간접) 특성을 최종적으로 판별합니다.

기술의 장점

• 원자층 간 회전각 조절을 통해 반도체의 전자 구조를 인공적으로 설계하고, 기존에 없던 새로운 저차원 인공 반도체 구조를 구현할 수 있습니다.

• 회전 각도가 2차원 물질의 상호작용을 결정하는 새로운 양자수(Quantum Number)임을 과학적으로 증명하여, 다양한 광물리 현상 연구의 기반을 제공합니다.

• 물질 특성 제어를 통해 고효율 2차원 물질 발광체, 레이저, 광 검출기 등 실제 산업에 폭넓게 응용이 가능합니다.

실험 및 결과

실험의 목적

본 실험의 목적은 화학 기상 증착법으로 제작한 '일치성 적층 구조'와 물리적 전사로 제작한 '임의성 적층 구조'의 광학적 특성을 비교 분석하는 것입니다. 이를 통해 원자층 간의 회전 각도가 실제로 반도체의 밴드갭 특성을 결정하는 핵심 요인임을 실험적으로 증명하고자 했습니다.

실험 방법 및 과정

1. 두 종류의 스택(일치성, 임의성)에 전기적 접점을 형성한 후, 레이저 빔을 집속하여 광전류(Photocurrent)를 측정해 광 흡수 특성을 분석했습니다.

2. 밴드갭보다 큰 에너지의 빛을 입사시킨 후 방출되는 빛의 스펙트럼을 분석하여 광 발광(Photoluminescence) 특성을 확인했습니다.

3. 초고속 시간 분할 펌프-프로브 분광법을 이용해 펨토초(10^-15초) 단위에서 전하의 재결합 속도를 측정하여 캐리어 동역학(Carrier Dynamics)을 분석했습니다.

실험 결과

실험 결과, 원자층의 회전 각도에 따라 반도체 스택의 광학적 특성이 극명하게 달라지는 것을 확인했습니다. 주요 결과는 아래 표와 같습니다.

결론적으로, 회전각이 0도인 일치성 적층 구조만이 1.5 eV 근처에서 새로운 발광 스펙트럼을 보였으며, 이는 1.6 eV의 새로운 직접 천이 밴드갭을 가짐을 의미합니다. 이는 매우 빠른 층간 재결합 속도를 통해 실험적으로 입증되었습니다.

활용 방안 및 기대효과

활용 방안

• 고효율 2차원 물질 기반 발광체 (LED 등)

• 초소형, 저전력 레이저 소자

• 특정 파장 감지가 가능한 고감도 광 검출기 및 센서

• 유연하고 투명한 디스플레이 및 광전자 소자

기대효과

• 기존에 보고되지 않은 새로운 물성을 지닌 인공 저차원 반도체 구조를 실현하여 신소재 개발의 지평을 확장합니다.

• 2차원 물질 연구에서 '회전각'을 새로운 제어 변수로 활용하여 다양한 광물리 현상 연구를 촉진하고, 맞춤형 반도체 소재 제작의 가능성을 제시합니다.

• 차세대 반도체, 디스플레이, 센서 등 첨단 산업 분야에서 기술적 우위를 확보하고 새로운 시장을 창출하는 데 기여할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

본 기술과 관련된 2D 반도체 재료 시장은 2023년 15억 달러에서 2032년 84억 달러 규모로 성장할 것으로 예상되며, 연평균 성장률(CAGR)은 21.5%에 달할 전망입니다. (출처: dataintelo.com)

• 국내 시장의 경우, 2030년 약 1,780만 달러에 이를 것으로 예측되며, 2020년부터 2030년까지 연평균 36.72%의 높은 성장률이 기대됩니다. (출처: Google Patents)

• 이러한 성장은 더 작고 효율적인 전자기기에 대한 수요 증가와 자동차, 항공우주, 헬스케어 등 다양한 산업으로의 응용 확대에 기인합니다.

주요 플레이어 및 경쟁 환경

차세대 반도체 기술 패권 경쟁이 심화됨에 따라, 글로벌 주요 반도체 기업들은 2D 반 데르 발스(vdW) 물질 기반 기술 개발에 집중하고 있습니다. 현재 웨이퍼 규모의 합성 기술은 보고되고 있으나, 실제 반도체 공정에 적용 가능한 수준의 품질 확보와 대면적화 기술 개발이 핵심 경쟁 요소로 작용하고 있습니다. (출처: SUNY Korea)

산업 동인 및 기회 요인

1. 기존 실리콘 반도체의 물리적 한계 도달: 인공지능(AI) 기술 발전으로 고성능, 저전력, 고속 처리가 가능한 새로운 반도체 소재의 필요성이 폭발적으로 증가했습니다. (출처: 세라진)

2. 2차원 TMD 반도체의 우수한 특성: 뛰어난 전기적·광학적 특성, 유연성, 높은 전하 이동도로 인해 차세대 전자소자 및 광전자 소자의 핵심 소재로 부상했습니다.

3. 초기 적용 분야의 확장 가능성: 유연 디스플레이, 터치스크린, 웨어러블 기기 등 투명 및 유연 전자제품에 초기 활용이 기대되며, 향후 다양한 산업으로 파급 효과가 클 것으로 예상됩니다. (출처: ETRI)
