발명의 배경과 필요성

기술의 배경과 문제점

• 기존의 저항변화 메모리(RRAM)는 주로 NiO, TiO2, ZnO와 같은 금속 산화물을 저항변화 물질로 사용해왔습니다.

• 그러나 산화물을 기반으로 하는 메모리 소자는 산화물 내부에 존재하는 결함으로 인해 안정적인 저항변화 현상을 구현하는 데 한계가 있었습니다.

기술의 필요성

• 기존 산화물 기반 메모리의 불안정성을 극복하고, 재현성과 내구성이 높은 차세대 비휘발성 메모리 소자를 위한 새로운 물질의 필요성이 대두되었습니다.

• 본 발명은 산화물이 아닌 비산화물계 CrPS4를 부도체로 사용하여, 고품질의 박막 구조를 제공하고 안정적인 고성능 메모리 소자를 구현하고자 합니다.

구현 방법

기술의 원리

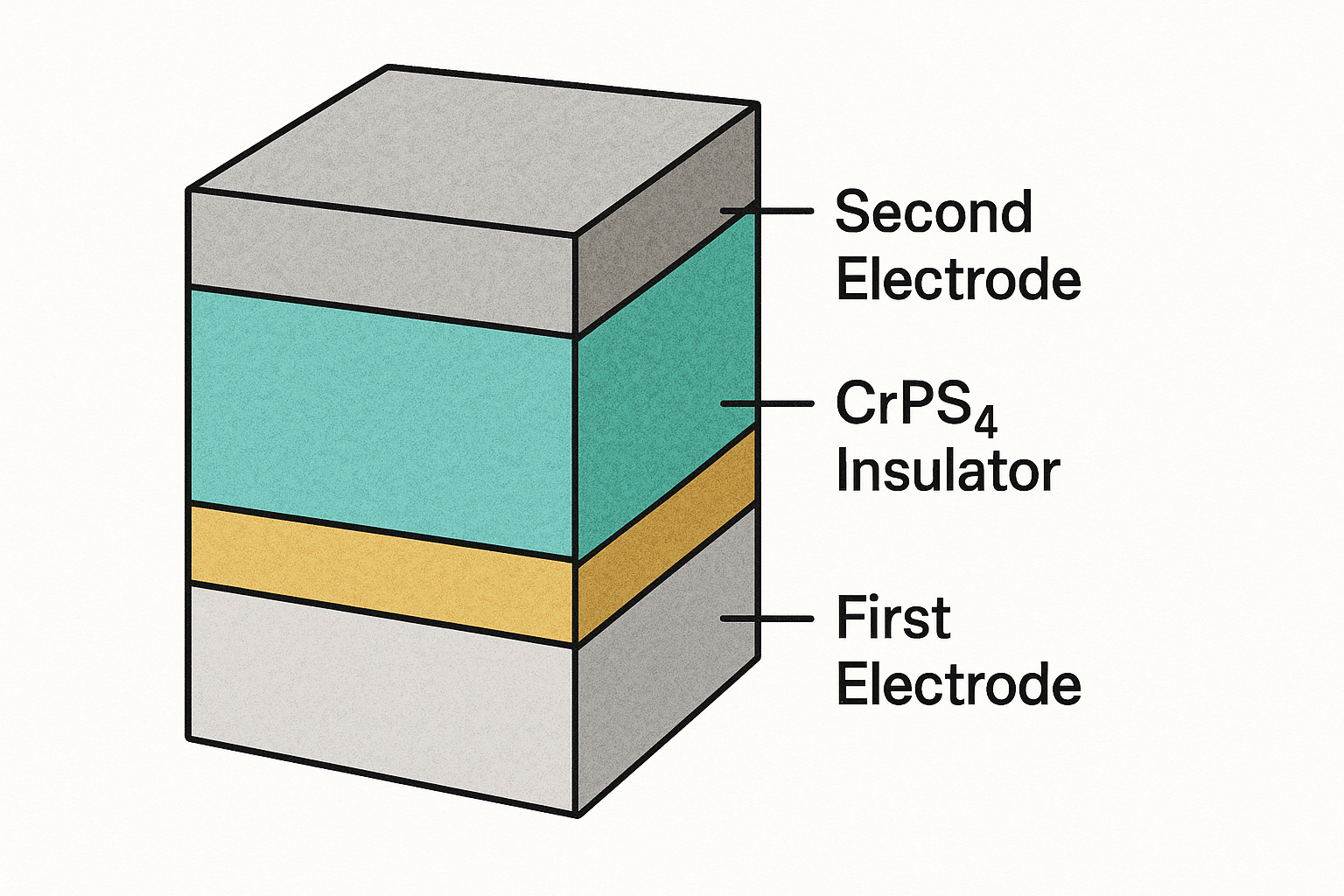

• 본 발명의 메모리 소자는 금속 전극 사이에 절연체가 삽입된 '금속-절연체-금속(MIM)' 구조를 가집니다.

• 핵심은 절연체 층으로 기존의 금속 산화물 대신 비산화물계 물질인 CrPS4를 사용한다는 점입니다.

• 상하부 전극 사이에 전압을 인가하면 CrPS4 부도체층의 저항 상태가 변화하며, 이 두 가지의 뚜렷하게 구분되는 저항 상태(높은 저항/낮은 저항)를 이용하여 데이터를 '0'과 '1'로 저장합니다.

구체적인 구현 방법

1. 부도체층 제작: 벌크(Bulk) 형태의 CrPS4를 박리법을 이용해 희생기판 위에 얇게 박리하여 부도체층을 제작합니다.

2. 부도체층 전사: 제1전극이 미리 패턴된 기판 위로 박리된 부도체층을 옮겨 붙입니다.

3. 제2전극 증착: 전사된 부도체층 위에 제2전극을 증착하여 최종적인 메모리 소자 구조를 완성합니다.

기술의 장점

• 안정성 향상: 기존 산화물 기반 메모리의 고질적인 문제였던 내부 결함으로 인한 불안정성을 극복하여 소자의 신뢰도를 높입니다.

• 고품질 박막 구현: CrPS4를 사용하여 결함이 적고 균일한 고품질의 박막 구조를 제공함으로써 고성능 메모리 소자로의 응용 가능성을 높입니다.

• 우수한 전기적 특성: 2V 미만의 낮은 동작 전압에서도 10^7 이상의 높은 점멸비(on/off ratio)를 보여주어 저전력, 고효율 동작이 가능합니다.

실험 및 결과

실험의 목적

본 실험의 목적은 CrPS4를 부도체층으로 사용하는 저항변화 메모리 소자를 실제로 제작하고, 제작된 소자의 전기적 특성을 측정하여 차세대 메모리 소자로서의 성능과 가능성을 검증하는 데 있습니다.

실험 방법 및 과정

1. 화학 기상 증착법(CVT)을 이용하여 벌크 형태의 CrPS4 결정을 합성합니다.

2. 기계적 박리법과 전사 기술을 이용해 CrPS4 박막을 제1전극이 형성된 기판 위에 옮겨 소자를 제작합니다.

3. 완성된 소자에 전압을 인가하면서 전류 변화를 측정하여 소자의 저항변화 특성(I-V 곡선)을 분석합니다.

실험 결과

전기적 특성 측정 결과, 제작된 CrPS4 메모리 소자는 약 8V의 전압에서 초기 포밍(forming) 현상을 보였습니다. 이후 반복적인 전압 인가를 통해 2V 미만의 낮은 전압에서 안정적인 쌍안정(bi-stable) 저항변화 특성을 나타냈으며, 이때 저항 비율(on/off ratio)은 10^7 이상으로 매우 우수한 스위칭 성능을 확인하였습니다.

활용 방안 및 기대효과

활용 방안

• 플래시 메모리를 대체할 수 있는 고집적, 고성능 차세대 비휘발성 메모리(RRAM)로 활용될 수 있습니다.

• 저전력 특성을 바탕으로 스마트폰 등 모바일 기기, 사물인터넷(IoT) 장치, 웨어러블 디바이스의 핵심 메모리로 적용 가능합니다.

• 인간의 뇌신경(시냅스) 동작을 모방하는 뉴로모픽 컴퓨팅 시스템의 시냅스 소자로 활용하여 인공지능(AI) 반도체 기술 발전에 기여할 수 있습니다.

기대효과

• 기존 메모리 기술의 집적화 한계를 극복하고, 고성능·고신뢰성 차세대 메모리 시장을 선점할 수 있는 핵심 원천 기술을 확보할 수 있습니다.

• 급성장하는 인공지능(AI) 반도체 및 저전력 고성능 메모리 시장에 선제적으로 대응하여 국가 기술 경쟁력을 강화할 수 있습니다.

• 메모리 소자 분야에서 새로운 소재를 적용한 선도적 연구로서, 관련 후속 연구 및 기술 개발을 촉진하는 파급 효과를 기대할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

RRAM을 포함한 차세대 비휘발성 메모리 시장은 인공지능(AI) 반도체 시장의 급성장과 함께 큰 주목을 받고 있습니다. 현재 연간 27조 원 규모의 낸드 플래시 시장을 RRAM 기술이 계승하고 더욱 확대할 것으로 기대되며, 관련 기술의 본격적인 상용화까지는 약 5년이 소요될 것으로 전망됩니다.(출처, 출처).

• 가상현실(VR), 메타버스, 자율주행 등 신규 응용처 확대로 유연하고 전력 효율적인 온칩(on-chip) 메모리 수요가 크게 증가하고 있습니다.

• AI 기술이 다양한 산업으로 확장됨에 따라, 방대한 데이터를 빠르고 효율적으로 처리할 고성능, 저전력 메모리의 필요성이 증가하고 있습니다.

• DRAM과 NAND의 장점을 결합한 3D X-Point와 같은 신개념 메모리가 등장하며 시장의 패러다임 변화가 예상됩니다.(출처).

주요 플레이어 및 경쟁 환경

RRAM 기술은 현재 상용화 초기 단계로, 전 세계 유수의 연구 기관 및 기업들이 기술 개발 경쟁을 벌이고 있습니다. 주요 경쟁 환경은 다음과 같습니다.

차세대 메모리 시장 주요 플레이어 및 경쟁 환경

산업 동인 및 기회 요인

1. AI 서비스의 성장: 다양한 산업으로 AI가 확산되면서 방대한 데이터를 빠르고 효율적으로 처리하기 위한 고성능, 저전력 메모리 기술의 필요성이 폭발적으로 증가하고 있습니다.

2. 에너지 효율 및 소형화 요구 증대: 전력 소비량 감소와 폼팩터 소형화가 핵심 경쟁력으로 부상하면서 RRAM과 같은 저전력 메모리 기술이 주목받고 있습니다.

3. 차세대 컴퓨팅 아키텍처 연구 활성화: 인간의 뇌를 모방한 뉴로모픽 컴퓨팅과 같은 새로운 컴퓨팅 구조 연구가 활발히 진행되면서, 시냅스 소자로 활용될 수 있는 RRAM 기술에 대한 관심이 높아지고 있습니다.
