발명의 배경과 필요성

기술의 배경과 문제점

• 그래핀(Graphene), 질화붕소(hBN), MoS2와 같은 2차원 층상구조 물질은 우수한 물리적 특성으로 인해 차세대 전자소자 재료로 활발히 연구되고 있습니다.

• 기존 터널링 접합 소자에 사용되던 절연층 물질은 절연상수가 높고 일정 두께 이상을 가져야 해, 실제 산업 응용 시 수율이 낮아지는 문제가 있었습니다.

• 유사한 층상구조 물질을 활용한 기존 특허가 있었으나, 이는 광전류 발생 채널로 사용되었을 뿐, 전압에 의해 터널링 전류가 발생하는 본 발명의 터널링 접합 구조와는 상이합니다.

기술의 필요성

• 기존 절연층 물질의 한계를 극복하고, 매우 얇은 두께에서도 안정적인 성능을 발휘하는 새로운 절연층 물질을 적용한 터널링 접합 소자 개발이 필요합니다.

• 본 발명은 이러한 필요성에 따라, 층상구조의 전이금속 황화인(TMPS3)을 절연층으로 사용하여 기존 기술의 문제점을 해결하고, 초박형 고성능 전자소자 구현의 가능성을 제시합니다.

구현 방법

기술의 원리

• 본 발명의 소자는 '제1 금속층 - 층상구조 절연층 - 제2 금속층'이 순차적으로 적층된 기본적인 금속-절연체-금속(MIM) 구조를 가집니다.

• 핵심인 절연층은 층상구조를 갖는 전이금속 황화인(TMPS3) 단결정 물질로 구성되며, 두 금속층 사이에서 터널링 장벽(Tunnel Barrier) 역할을 수행합니다.

• 양단 금속층에 전압이 인가되면, 전자는 이 터널링 장벽을 양자역학적으로 통과하여 터널링 전류를 발생시킵니다. 이 전류의 세기는 절연층의 두께에 따라 정밀하게 제어될 수 있습니다.

구체적인 구현 방법

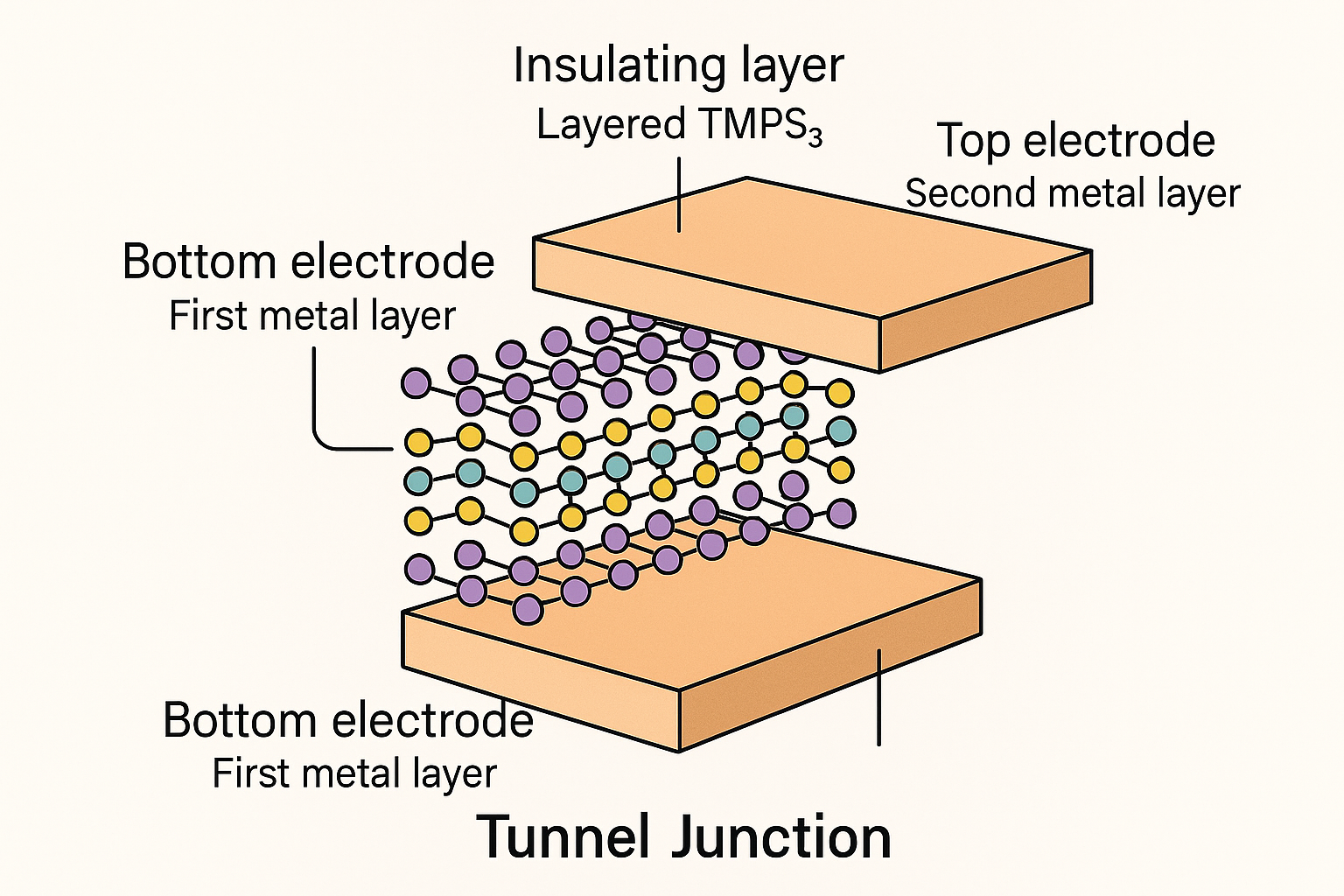

본 발명의 터널링 접합 소자는 제1 금속층(예: ITO), 층상구조 절연층(예: MnPS3), 제2 금속층(예: Pt, Ir)으로 구성됩니다. 아래 이미지는 이 구조를 개념적으로 보여줍니다.

핵심 소재인 층상구조 절연층은 화학 기상 증착법(Chemical Vapor Transport, CVT)을 통해 다음과 같은 과정으로 제조됩니다.

1. 아르곤(Ar) 환경의 글러브 박스 안에서 고순도의 원재료(예: Mn, P, S)를 석영관에 넣고 밀봉 준비를 합니다.

2. 진공펌프를 이용해 석영관 내부를 진공 상태로 만든 후, 토치를 사용하여 완전히 밀봉합니다.

3. 두 개의 온도 구역으로 나뉜 노(furnace)에 석영관을 넣고, 각 구역을 물질 합성에 필요한 고온과 저온으로 설정하여 가열합니다.

4. 성장이 완료되면 실온까지 냉각시킨 후, 흄 후드 내에서 석영관을 개봉하여 최종 결과물인 단결정 형태의 TMPS3를 수집합니다.

기술의 장점

• 초박형 구현: 단분자층 수준의 매우 얇은 두께에서도 안정적인 터널링 전류 특성을 보여주어 초박형 절연체 소자 제작이 가능합니다.

• 높은 응용성: 2차원 소재 기반의 터널링 전계 효과 트랜지스터(TFET)나, 전이금속의 자성 특성을 이용한 터널링 자기저항(TMR) 소자등 차세대 소자로의 응용 가능성이 높습니다.

• 경제성 확보: 기존 공정 대비 제조 비용을 절감하고 가격 경쟁력을 높일 수 있으며, 높은 수율을 달성하여 산업적 활용 가치가 큽니다.

실험 및 결과

실험의 목적

본 실험의 목적은 화학 기상 증착법으로 제작된 전이금속 황화인(MnPS3) 박막이 실제 터널링 접합 소자에서 효과적인 절연층으로 기능하는지, 그리고 두께에 따라 터널링 특성이 어떻게 변화하는지를 정량적으로 검증하는 것입니다.

실험 방법 및 과정

1. 기계적 박리법을 사용하여 ITO(Indium Tin Oxide) 기판 위에 다양한 두께의 MnPS3 단결정 박막(절연층)을 올립니다.

2. 전도성 원자 현미경(C-AFM)의 백금/이리듐(Pt/Ir) 코팅 팁을 MnPS3 박막 위에 접촉시켜 '팁(금속) - MnPS3(절연체) - ITO(금속)' 형태의 수직 접합 구조를 형성합니다.

3. 팁과 ITO 기판 사이에 전압을 인가하면서 MnPS3 박막을 통해 흐르는 터널링 전류를 측정합니다.

4. 측정된 전류-전압 특성 데이터를 파울러-노드하임(Fowler-Nordheim) 터널링 근사법에 적용하여 절연층의 두께에 따른 터널링 장벽의 크기를 계산합니다.

실험 결과

실험 결과, MnPS3 박막은 단분자층 수준의 얇은 두께에서도 우수한 터널링 절연층 역할을 수행함을 확인했습니다. 특히 절연층 두께에 따라 터널링 장벽의 크기가 체계적으로 변화하는 것을 관찰할 수 있었습니다.

아래 차트에서 보듯이, 6개 분자층 두께에서 터널링 장벽의 크기는 1.31eV로 측정되었으며, 단일 분자층 두께에서는 0.7eV까지 감소했습니다. 이는 TMPS3가 매우 얇은 막에서도 효과적인 터널링 장벽으로 기능하며, 두께 조절을 통해 소자의 전기적 특성을 정밀하게 제어할 수 있음을 시사합니다.

활용 방안 및 기대효과

활용 방안

• 고성능 트랜지스터: 본 발명의 전이금속 황화인 절연층은 우수한 절연 성능을 바탕으로 트랜지스터의 게이트 절연막으로 활용하여 고성능, 저전력 트랜지스터 동작을 가능하게 합니다.

• 차세대 메모리 및 센서: 자성 특성을 활용하여 스핀트로닉스(Spintronics) 소자나 자기저항 메모리(MRAM)의 핵심 소재로 응용될 수 있습니다.

• 유연 및 투명 전자소자: 2차원 소재의 고유한 특성인 유연성과 투명성을 활용하여 웨어러블 기기, 플렉서블 디스플레이 등의 다양한 차세대 전자 기기에 적용될 수 있습니다.

기대효과

• 기술적 파급효과: 기존 실리콘 반도체의 한계를 극복할 수 있는 차세대 반도체 소자 기술의 기반을 마련하고, 다양한 2차원 소재 기반 전자소자 연구를 촉진할 수 있습니다.

• 경제적 파급효과: 반도체 소자의 소형화, 고집적화를 가능하게 하여 제조 공정의 효율성을 높이고, 생산 비용 절감 및 높은 수율 달성을 통해 국내 반도체 산업의 경쟁력을 강화할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

2차원 소재 기반 터널링 접합 소자 시장은 아직 초기 연구개발 단계에 머물러 있어 구체적인 시장 규모 데이터는 부족하지만, 기반 기술인 차세대 반도체 시장의 성장 잠재력은 매우 큽니다. 현재 상업적으로 대량 생산되는 제품은 드물며, 주로 고가의 연구용 샘플이 거래되고 있습니다.

• 2차원 반도체 기술은 원자층 두께에서도 고유한 특성을 유지하여 초박형 디스플레이 및 초소형 전자기기 등 차세대 광전자 소자 기술을 이끌 핵심으로 부상하고 있습니다.(출처)

• 에너지 손실을 최소화하는 특성 덕분에 태양전지, 광원 감지기 등 미래 에너지 및 센서 산업에서도 높은 활용 가치를 가집니다.

주요 플레이어 및 경쟁 환경

차세대 반도체 기술, 특히 인공지능(AI) 반도체 분야에서는 글로벌 기업들의 주도권 경쟁이 치열합니다. 2세대 AI 반도체는 새로운 소재와 소자의 근본적인 변화를 요구하기에, 본 발명과 같은 2차원 소재 기술의 중요성이 더욱 부각되고 있습니다. 현재 미국 기업들이 초기 시장을 선도하고 있습니다.(출처)

산업 동인 및 기회 요인

1. 무어의 법칙 한계 극복: 기존 반도체 기술이 직면한 물리적 한계와 전력 소모, 발열 문제를 해결하기 위한 차세대 기술의 중요성이 증대되고 있습니다.

2. 신시장 개척: 스핀트로닉스(Spintronics)와 같은 신기술은 기존 메모리 시장을 대체하고, 저전력·고내구성 특성을 바탕으로 자동차, 모바일 등에서 새로운 시장을 창출할 잠재력을 가집니다.(출처)

3. 인공지능(AI) 시대 도래: AI 기술의 발전은 고성능, 저전력의 차세대 AI 반도체 수요를 폭발적으로 증가시키고 있으며, 이는 새로운 소재 및 소자 기술에 큰 기회가 되고 있습니다.
