발명의 배경과 필요성

기술의 배경과 문제점

• 저온·고온 등 온도에 민감한 작업 환경에서는 외부와의 열교환을 효과적으로 차단하는 것이 중요합니다.

• 기존에는 여러 겹의 차폐물을 설치하지만, 물품 이송을 위한 통로는 단일 문으로 되어 있어 단열 효과가 미미했습니다.

• 통로에 여러 개의 문을 설치하는 경우, 물리적 접근이 어렵고 조작이 번거로운 문제가 발생했습니다.

• 기존 연동형 미닫이문은 문짝들이 서로 맞닿아 열전도가 발생하여, 정밀한 온도 유지가 필요한 환경에는 부적합했습니다.

기술의 필요성

• 외부와의 열교환을 원천적으로 차단할 수 있는 비접촉식 다중 도어 시스템이 필요합니다.

• 물리적 연결 없이 자성력을 이용하여 여러 개의 문을 손쉽게 열고 닫을 수 있는 혁신적인 연동 시스템이 요구됩니다.

구현 방법

기술의 원리

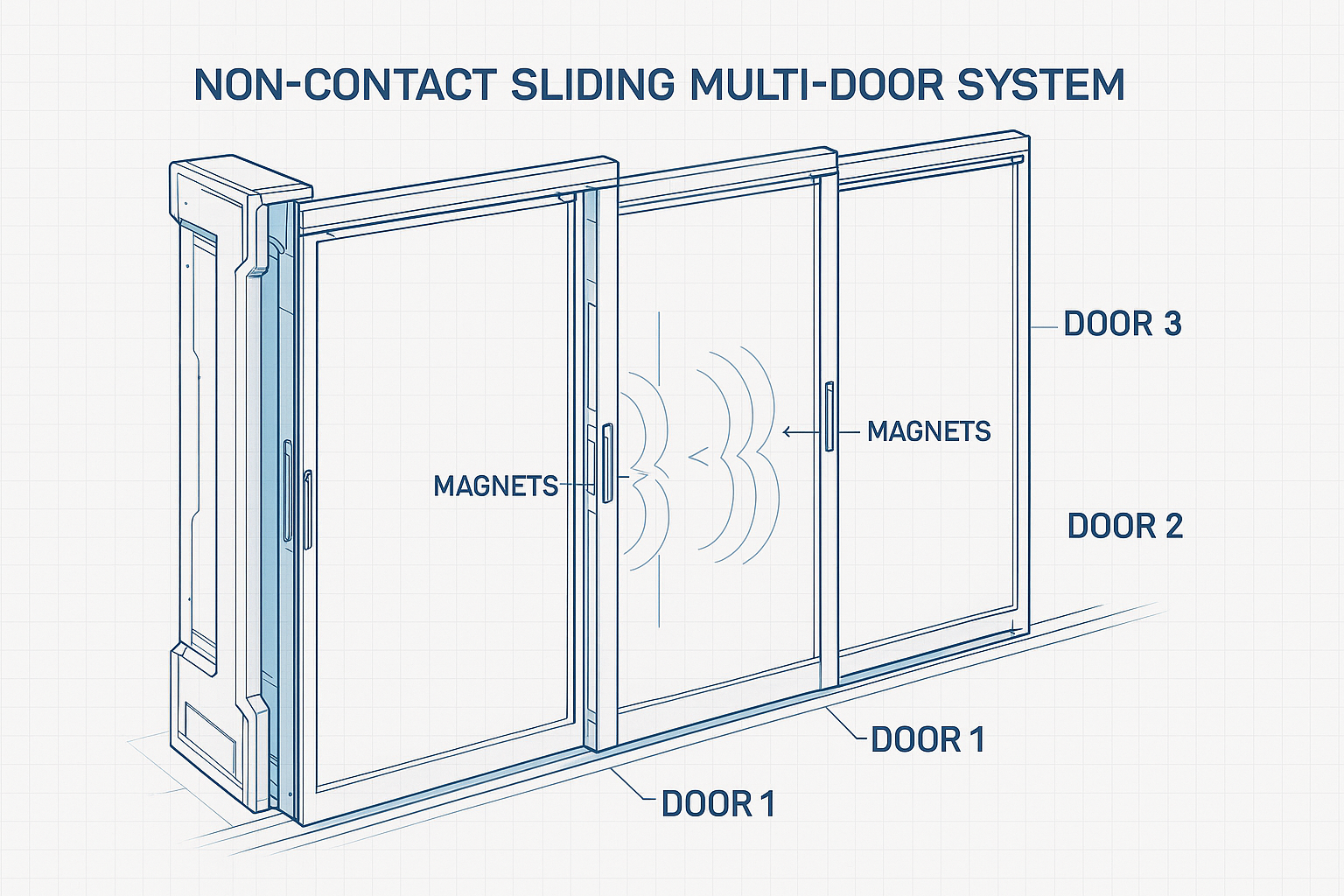

• 본 발명은 여러 개의 문을 물리적 접촉 없이 자석의 힘(척력)을 이용해 동시에 열고 닫는 시스템입니다.

• 순차적으로 배열된 제1도어, 제2도어, 제3도어에 각각 자성체를 설치하여 비접촉 연동을 구현합니다.

• 하나의 문을 움직이면, 자성체 간에 발생하는 척력(밀어내는 힘)에 의해 나머지 문들이 순차적으로 따라 움직이게 됩니다.

구체적인 구현 방법

1. 3중 벽체(제1벽, 제2벽, 제3벽)에 각각의 슬라이딩 도어(제1도어, 제2도어, 제3도어)를 설치합니다.

2. 각 도어가 마주 보는 면에 제1자성체와 제2자성체를 특정 극성 배열에 따라 설치하여 척력이 발생하도록 구성합니다.

3. 사용자가 제1도어를 열면, 이 움직임이 자성체의 척력을 통해 제2도어와 제3도어로 순차적으로 전달되어 모든 문이 동시에 열립니다.

4. 문을 닫을 때도 동일한 원리가 적용되며, 어느 문을 조작하더라도 전체 시스템이 연동하여 개폐됩니다.

기술의 장점

• 열전도 방지: 문들이 서로 맞닿지 않아 열전도로 인한 온도 변화를 원천적으로 방지합니다.

• 편리한 개폐: 물리적 접촉 없이 자성체로 연동되어 적은 힘으로도 부드럽고 손쉽게 문을 열고 닫을 수 있습니다.

활용 방안 및 기대효과

활용 방안

• 고도의 단열 및 차폐가 요구되는 저온·고온 연구 시설 및 실험실

• 클린룸, 바이오 시설 등 외부 오염에 민감한 환경의 물품 이송 통로

• 냉동·냉장 창고, 콜드체인 물류센터 등 온도 유지가 필수적인 산업 시설

기대효과

• 에너지 효율 증대: 통로를 통한 열교환을 최소화하여 냉난방 에너지 비용을 절감할 수 있습니다.

• 작업 편의성 향상: 복잡한 기계 장치 없이 손쉽게 다중 문을 개폐할 수 있어 작업 효율이 높아집니다.

• 내구성 및 신뢰성 확보: 비접촉 구동 방식으로 마모와 소음이 적어 시스템 수명이 길고, 쾌적한 작업 환경을 제공합니다.

시장 동향

시장 규모 및 성장 전망

단열 및 고효율 도어 시스템에 대한 수요는 전 세계적으로 증가하고 있습니다. 전 세계 차고 및 오버헤드 도어 시장은 2022년 62억 4천만 달러에서 2030년 97억 4천만 달러 규모로 성장할 것으로 예상되며, 이는 연평균 5.84%의 성장률에 해당합니다. (출처)

• 국내 오버헤드 도어 시장 규모는 연간 1,000억 ~ 1,500억 원으로 추정됩니다. (출처)

• 관련 시장인 산업용 단열재 시장 또한 2024년까지 33억 달러 규모에 이를 것으로 전망되어, 고성능 단열 기술의 중요성이 커지고 있습니다. (출처)

주요 플레이어 및 경쟁 환경

현재 시장은 특정 기업이 독점하기보다는 기능과 효율성을 중심으로 경쟁이 이루어지고 있습니다. 특히 물류센터 등을 중심으로 기존 철재 셔터보다 기능적으로 우수한 오버헤드 도어의 채택이 확대되는 추세입니다.

산업 동인 및 기회 요인

1. 에너지 효율성 및 지속 가능성: 기후 변화 대응과 에너지 비용 절감에 대한 사회적 요구가 커지면서, 단열 성능이 뛰어난 고효율 도어 시스템의 중요성이 부각되고 있습니다. (출처)

2. 콜드체인 및 물류 산업 성장: 신선식품, 의약품 등 저온 유통이 필수적인 콜드체인 시장의 확대는 고성능 단열 도어 시장의 직접적인 성장 동력으로 작용합니다. (출처)

3. 안전 및 효율성 증대 요구: 대형 물류센터를 중심으로 작업자의 안전을 확보하고 물류 상하차 효율을 높일 수 있는 고기능성 도어에 대한 수요가 꾸준히 증가하고 있습니다. (출처)
