초전도체를 생성하는 방법

발명의 배경과 필요성

기술의 배경과 문제점

• 기존 초전도체는 자속의 움직임으로 인한 전력 손실 문제가 발생하며, 이는 초전도체 내 자속 고정점(vortex pinning center)의 배치에 따라 성능이 좌우됩니다.

• 종래의 2차원 박막 적층 방식은 공정 속도가 느리고 난이도가 높아 대량 생산에 불리하며, 생성 가능한 형상이 제한적이었습니다.

• 화학적 조성비 조절이나 불순물 주입 방식은 초전도 입자의 크기와 간격 조절이 어려워 자속 고정 효과가 미미한 경우가 많았습니다.

기술의 필요성

• 3차원 상에서 규칙적으로 배치된 자속 고정점을 갖는 고효율 초전도체 생성 기술이 필요합니다.

• 복잡하고 다양한 형태의 초전도체를 임의의 형상으로 자유롭게 생성할 수 있는 새로운 제조 방법의 개발이 시급합니다.

구현 방법

기술의 원리

• 본 기술은 내부에 자속 고정점으로 작용하는 비초전도 물질 또는 빈 공동(void)을 포함하는 초전도 입자를 기본 단위로 사용합니다.

• 이 초전도 입자들을 원하는 형상으로 인접 배치시킨 후, 열을 가해 입자들을 서로 결합(소결)시켜 3차원 구조의 초전도체를 완성합니다.

• 동일한 크기의 입자를 사용하면, 입자 내부의 자속 고정점들이 3차원 공간상에서 규칙적으로 배열되어 자속의 움직임을 효과적으로 억제하고 초전도 특성을 극대화합니다.

구체적인 구현 방법

1. 초전도 입자 생성: 중심부에 비초전도 물질(자속 고정점)을 배치하고, 그 주위를 초전도 물질로 감싸 코어-쉘 구조의 입자를 만듭니다. 필요에 따라 중간에 절연층을 추가할 수 있습니다.

2. 형상 형성: 생성된 초전도 입자들을 다양한 방식으로 배열하여 원하는 3차원 형상을 만듭니다.

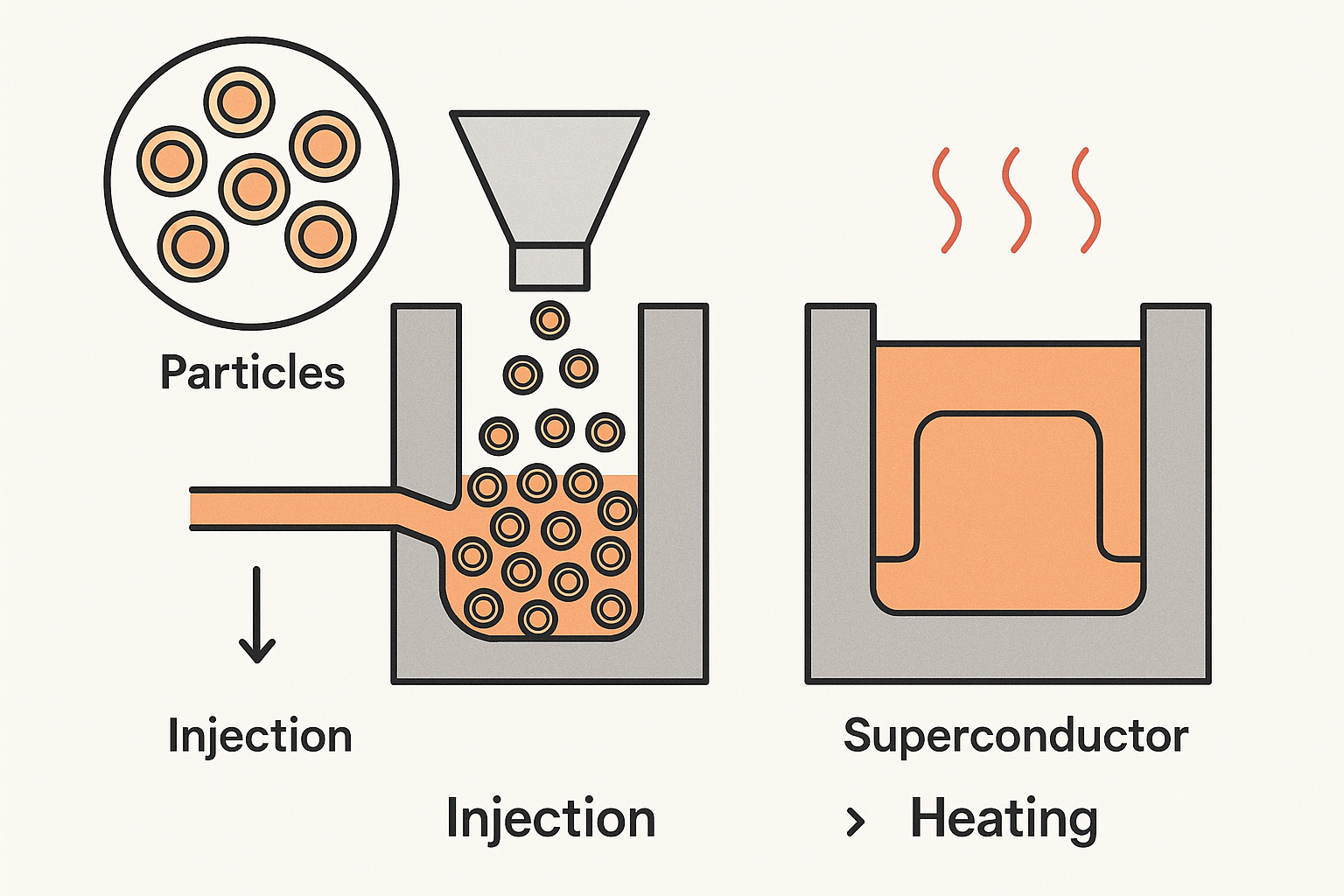

   틀(Mold) 주입 방식: 원하는 모양의 틀에 입자를 채워 형상을 만듭니다.
   노즐(Nozzle) 분사 방식: 노즐을 통해 입자를 기판 위에 분사하여 패턴을 그립니다.
   스크린 프린팅 방식: 특정 패턴의 개구부를 가진 마스크를 이용해 입자를 도포합니다.

3. 열처리 및 결합: 배열된 입자들에 열을 가하여 표면을 용융시키고 서로 결합시켜 하나의 고체 초전도체를 완성합니다. 이 과정은 주로 진공 상태에서 진행됩니다.

기술의 장점

• 자유로운 형상 제작: 복잡한 3차원 구조나 특정 패턴을 가진 초전도체를 자유롭게 제작할 수 있어 응용 분야가 넓습니다.

• 우수한 초전도 특성: 초전도 입자의 크기와 배치를 조절하여 자속 고정점을 3차원적으로 균일하게 분포시킬 수 있어, 자속의 움직임을 효과적으로 억제하고 전력 손실을 최소화합니다.

• 대량 생산 가능성: 기존 공정 대비 단순화된 절차를 통해 대량 생산에 유리한 기반을 마련합니다.

• 추가적인 자속 고정점 형성: 입자들이 결합할 때 생기는 미세한 틈(void) 또한 자속 고정점으로 작용하여 초전도 성능을 더욱 향상시킬 수 있습니다.

실험 및 결과

실험의 목적

본 특허의 원리와 유사한 '고온초전도 선재 다층화 기술'의 실험은 다층 적층을 통해 공학적 임계전류밀도를 향상시켜, 더 작은 크기로 더 높은 성능을 내는 초전도 기기 제작 가능성을 검증하는 것을 목적으로 합니다.

실험 방법 및 과정

1. 고온초전도 선재를 최대 8층까지 적층하는 시도를 진행했습니다.

2. 초전도층 간의 안정적인 접합을 위해 은(Ag)을 코팅한 후 열처리를 통해 확산 접합 방식을 적용했습니다.

3. 각 적층 단계별로 초전도 성능 및 전류밀도를 측정하여 안정성을 평가했습니다.

실험 결과

한국전기연구원(KERI)의 유사 기술 연구에 따르면, 다음과 같은 실험 결과를 확인했습니다.(출처: KERI 기술소개자료, p.11)

활용 방안 및 기대효과

활용 방안

• 에너지 및 전력: 저손실 대전류 케이블, 초전도 핵융합장치, 풍력 발전기, 에너지저장장치(ESS)

• 의료 및 바이오: 고선명 MRI, 암 치료용 가속기, 항체의약품 분리를 위한 자기분리장치

• 운송 및 모빌리티: 전기자동차 모터, 자기부상열차, 하이퍼튜브, 도심 항공 교통(UAM)

• 국방 및 과학: 레일건, 전자기 펄스(EMP) 무기, 입자 가속기, 양자 컴퓨팅

기대효과

• 고성능 기기의 소형화 및 경량화: 높은 임계전류밀도를 통해 동일 성능의 기기를 더 작고 가볍게 제작 가능합니다.

• 에너지 효율 극대화: 전력 전송 시 발생하는 손실을 획기적으로 줄여 에너지 효율을 크게 개선합니다.

• 다양한 산업 분야 혁신: 의료, 에너지, 운송, 국방 등 핵심 산업 분야에서 기술적 한계를 극복하고 새로운 시장을 창출할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

글로벌 초전도체 시장은 2023년 57억 2,000만 달러에서 연평균 8.4% 성장하여 2031년 109억 1,000만 달러에 이를 것으로 전망됩니다. 특히 고효율 전력 시스템, 의료 기술 발전, 스마트 그리드 확장 등이 주요 성장 동력으로 작용하고 있습니다. (출처: The Insight Partners)

주요 플레이어 및 경쟁 환경

초전도체 시장의 주요 기업들은 경쟁 우위를 확보하기 위해 기술 개발 투자, 제품 포트폴리오 확장, 전략적 파트너십 및 M&A에 집중하고 있습니다. 특히 고온 초전도 케이블과 같은 고부가가치 응용 분야에서 경쟁이 치열해지고 있습니다.

산업 동인 및 기회 요인

1. 에너지 효율성 증대 요구: 전 세계적으로 에너지 효율 개선과 지속 가능성에 대한 관심이 커지면서, 스마트 그리드 및 재생에너지 시스템에 초전도 기술 통합이 증가하고 있습니다.

2. 첨단 의료기기 수요 증가: MRI 등 고성능 의료 영상 장비의 수요가 꾸준히 증가하며 초전도 자석 시장의 성장을 견인하고 있습니다.

3. 미래 운송수단 개발: 자기부상열차, 순수 전기 항공기 등 미래 모빌리티 기술 개발이 활성화되면서 새로운 시장 기회를 창출하고 있습니다.

4. R&D 투자 확대: 고온 초전도체(HTS)와 같은 신소재 개발 및 2세대 HTS 전선 상용화를 위한 연구개발 투자가 시장 성장을 촉진하고 있습니다.
