발명의 배경과 필요성

기술의 배경과 문제점

• 기존 다이아몬드 합성법: 현재 다이아몬드 합성은 주로 화학 기상 증착(CVD) 방법과 고압 고온(HPHT) 방법으로 이루어집니다.

• 전통적인 방법의 한계: 이러한 방법들은 고온, 고압 환경을 필요로 하며, 복잡한 장비와 긴 성장 시간이 요구되어 제조 비용이 매우 높습니다.

• 활용의 제약: 높은 제조 비용은 반도체, 양자 컴퓨팅 등 첨단 기술 분야에서 다이아몬드의 광범위한 사용을 제한하는 주요 원인이 됩니다.

기술의 필요성

• 경제성 높은 제조법 요구: 저온, 저압의 완화된 조건에서 간단한 장비로 다이아몬드를 제조하여 경제성을 획기적으로 개선할 수 있는 새로운 기술 개발이 시급합니다.

• 산업 응용 확대: 새로운 제조 기술은 다이아몬드의 상업적, 과학적 응용 가능성을 확장하는 데 중요한 열쇠가 될 것입니다.

구현 방법

기술의 원리

• 상압(대기압)에서의 합성: 본 기술은 고압 환경 없이 일반 대기압 조건에서 다이아몬드를 제조하는 획기적인 방법을 제공합니다.

• 핵심 촉매, 액체 금속: 녹는점이 500℃ 이하인 액체 금속(갈륨 등)과 전이금속(니켈, 철), 준금속(규소)을 혼합한 특수 금속계 혼합물을 촉매로 사용합니다.

• 성장 메커니즘: 가열된 금속계 혼합물에 탄화수소 가스(메탄 등)를 접촉시키면, 액체 금속 표면에서 탄소 원자가 분해 및 재결합하여 다이아몬드 결정이 성장합니다.

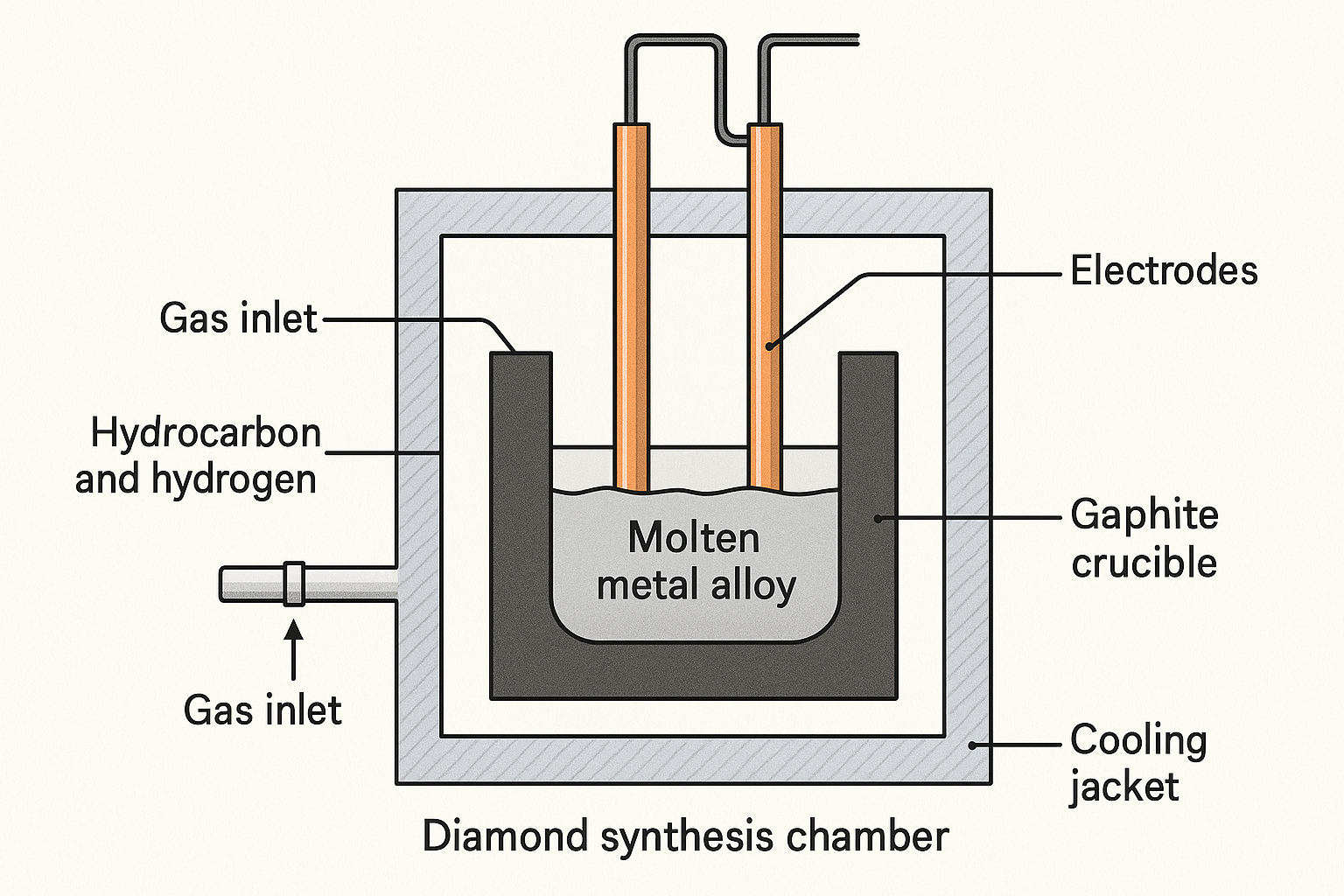

구체적인 구현 방법

1. 금속계 혼합물 준비: 흑연 도가니에 액체 금속(Ga), 전이금속(Ni, Fe), 준금속(Si)을 특정 원자 비율(예: Ga/Ni/Fe/Si = 77.75/11.0/11.0/0.25)로 투입합니다.

2. 가열 단계: 챔버 내부를 진공으로 만든 후 수소 가스를 주입하고, 전류를 인가하여 도가니를 약 1175℃까지 빠르게 가열하여 금속 혼합물을 녹입니다.

3. 성장 단계: 목표 온도에 도달하면, 수소 가스와 함께 메탄 가스를 주입합니다(예: 유량비 CH₄:H₂ = 5:100). 이 상태를 약 30분 이상 유지하여 다이아몬드를 성장시킵니다.

4. 회수 단계: 성장이 끝나면 상온으로 냉각시켜 금속을 굳게 한 뒤, 염산 용액으로 금속을 녹여내고 다이아몬드 필름만 분리하여 회수합니다.

기술의 장점

• 뛰어난 효율성 및 경제성: 기존 CVD 방법과 달리 저압, 저온 조건에서 간단한 장비로 제조가 가능하여 작업 효율성과 경제성을 획기적으로 향상시킵니다.

• 단순화된 공정: 별도의 다이아몬드 '씨앗(seed)' 없이 촉매와 가스의 직접 반응으로 다이아몬드를 제조할 수 있어 공정이 단순합니다.

• 새로운 학술적 가치: 다이아몬드 핵 형성 및 성장 메커니즘에 대한 새로운 관점을 제시합니다.

• 넓은 적용 분야: 대규모 다이아몬드 생산뿐만 아니라, 양자 컴퓨팅을 포함한 차세대 전자 장치 분야에 폭넓게 적용될 수 있습니다.

실험 및 결과

실험의 목적

본 발명에 따른 다이아몬드 제조 방법의 실효성을 검증하고, 최적의 성장 조건을 탐색하기 위해 다양한 조건 하에서 실험을 수행하였습니다. 주요 변수로는 성장 시간, 기판 종류, 촉매의 금속 조성(Si, Fe 함량), 가스 유량비, 성장 온도 등을 설정하여 각 조건이 다이아몬드 결정의 품질과 형태에 미치는 영향을 분석하였습니다.

실험 방법 및 과정

1. 열처리된 흑연 도가니의 빈 공간에 특정 원자비율(Ga/Ni/Fe/Si)의 금속 잉곳을 투입합니다.

2. 챔버 내부를 2mTorr까지 진공 펌핑 후, 수소(H₂) 가스를 주입하여 압력을 760Torr로 조정합니다.

3. 전류를 인가하여 7.7℃/sec의 속도로 흑연 도가니를 1175℃까지 가열합니다.

4. 목표 온도 도달 시, 메탄(CH₄) 가스를 5sccm, 수소(H₂) 가스를 100sccm으로 주입하여 150분간 다이아몬드를 성장시킵니다.

5. 성장 종료 후 상온으로 냉각하고, 염산 용액으로 금속을 제거하여 다이아몬드를 회수합니다.

실험 결과

다양한 변수에 따른 실험 결과, 특정 조건에서 고품질의 다결정 다이아몬드 필름이 성공적으로 합성됨을 확인하였습니다. 특히 기판의 종류, 촉매 내 Si 함량, 성장 온도 등이 다이아몬드의 품질에 중요한 영향을 미치는 것으로 나타났습니다. 아래 표는 주요 실험 조건과 그에 따른 결과를 요약한 것입니다.

또한, 제조된 다이아몬드 필름(실시예 2)의 결정성을 분석하기 위해 라만 스펙트럼의 피크 반치폭(FWHM)을 시중에서 판매되는 CVD 다이아몬드와 비교하였습니다. 그 결과, 본 발명으로 제조된 다이아몬드의 FWHM 값은 15 cm⁻¹로, 상용 제품의 20 cm⁻¹보다 좁게 나타났습니다. 이는 본 기술로 더 높은 결정성을 가진 고품질의 다이아몬드를 생산할 수 있음을 의미합니다.

활용 방안 및 기대효과

활용 방안

• 차세대 반도체: 뛰어난 열 전도성과 전기적 특성을 바탕으로 한 전력 반도체 및 방열기판 소재로 활용될 수 있습니다.

• 양자 기술: 실험 결과에서 확인된 SiV- 색중심(color center)의 광학 특성은 양자 센서, 양자 통신 및 양자 컴퓨팅 소자의 핵심 소재로 적용 가능성을 시사합니다.

• 산업용 공구 및 광학 부품: 다이아몬드의 초고경도 및 광학적 특성을 이용한 고정밀 절삭 공구, 연마재, 고출력 레이저용 윈도우 등으로 활용이 가능합니다.

기대효과

• 경제적 효과: 고가의 장비와 극한 환경이 필요 없는 공정으로 다이아몬드 생산 비용을 획기적으로 절감하여, 관련 산업의 가격 경쟁력을 높이고 새로운 시장 창출에 기여합니다.

• 기술적 파급효과: 본 기술은 소재 국산화 및 기술 자립을 가능하게 하며, 세계 다이아몬드 소재 시장에서 기술적 우위를 선점할 기회를 제공합니다.

• 산업적 파급효과: 반도체, 디스플레이, 양자 기술 등 국내 주력 및 미래 첨단 산업의 성장을 견인하는 핵심 소재 기술로 자리매김할 것으로 기대됩니다.

시장 동향

시장 규모 및 성장 전망

글로벌 합성 다이아몬드 시장은 빠른 속도로 성장하고 있습니다. 2024년 25억 9천만 달러 규모의 시장은 연평균 5.1% 성장하여 2034년에는 43억 6천만 달러에 이를 것으로 전망됩니다(출처). 특히 국내 시장 역시 2023년 약 700억 원 규모에서 연평균 17~29%의 높은 성장률을 보이며 2031년에는 1,860억 원 이상으로 커질 것으로 예상됩니다(출처).

주요 플레이어 및 경쟁 환경

합성 다이아몬드 시장, 특히 산업용 다이아몬드 분야에서는 뛰어난 기술력을 바탕으로 한 소재 기업들이 시장을 주도하고 있습니다. 국내에서는 아래와 같은 기업들이 관련 기술 개발 및 사업에 참여하며 경쟁하고 있습니다.

산업 동인 및 기회 요인

1. 가격 경쟁력: 합성 다이아몬드는 천연 다이아몬드와 물리적, 화학적으로 100% 동일하지만 가격은 20~30% 수준에 불과하여 높은 인기를 얻고 있습니다(출처).

2. 윤리적 및 친환경 소비 트렌드: 천연 다이아몬드 채굴 과정의 환경오염 및 노동 착취 문제에 대한 대안으로 지속 가능한 소재로서 주목받고 있습니다.

3. 첨단 산업 수요 증가: AI, 양자 컴퓨팅, 자율주행차 등 차세대 반도체 산업에서 다이아몬드의 이상적인 물성으로 인해 수요가 폭발적으로 증가할 것으로 예상됩니다(출처).

4. 제조 기술의 발전: 본 발명과 같은 저압 합성 기술을 포함한 CVD, HPHT 기술의 지속적인 발전은 합성 다이아몬드의 품질을 높이고 가격을 낮추어 시장 매력도를 더욱 높이고 있습니다.
