발명의 배경과 필요성

기술의 배경과 문제점

• 동위원소 분리 기술은 원자량이 다른 동일 원소의 혼합물에서 특정 동위원소를 분리하는 중요한 기술입니다.

• 특히 탄소는 자연적으로 탄소-12(¹²C, 98.89%)와 탄소-13(¹³C, 1.1%)의 두 안정 동위원소가 존재하며, 이들은 다양한 산업 분야에서 유용하게 사용됩니다.

• 기존의 탄소 동위원소 분리 기술은 고가의 장비와 전문 기술을 요구하며, 환경 및 인체에 유해한 재료를 사용하고 분리 효율이 낮은 문제점이 있었습니다.

기술의 필요성

• 탄소 동위원소는 다양한 산업 분야에서 중요한 재료로 활용되므로, 효율적이고 경제적인 분리 및 농축 기술 개발이 시급합니다.

• 기존 기술의 환경적 유해성과 낮은 효율 문제를 해결할 수 있는 친환경적이고 공정이 단순한 새로운 분리 방법이 필요합니다.

구현 방법

기술의 원리

• 본 기술은 전자빔 가열 방식을 이용하여 자성금속 실린더 내에 온도 구배를 형성하고, 이를 통해 탄소 동위원소를 분리합니다.

• 자성금속 실린더 상단의 탄소 혼합물 저장부는 고온(1300℃~1400℃)으로, 하단의 수냉식 시료 홀더와 접하는 부분은 저온(600℃~900℃)으로 유지됩니다.

• 이러한 온도 차이로 인해 탄소 원자가 고온부에서 저온부로 확산하며, 동위원소의 미세한 질량 차이에 따라 확산 속도가 달라져 분리가 이루어집니다.

• 자성금속의 종류에 따라 분리되는 동위원소를 선택할 수 있습니다. 예를 들어, 니켈(Ni) 실린더에서는 가벼운 ¹²C가, 코발트(Co) 실린더에서는 무거운 ¹³C가 더 빠르게 확산되어 선택적으로 농축됩니다.

구체적인 구현 방법

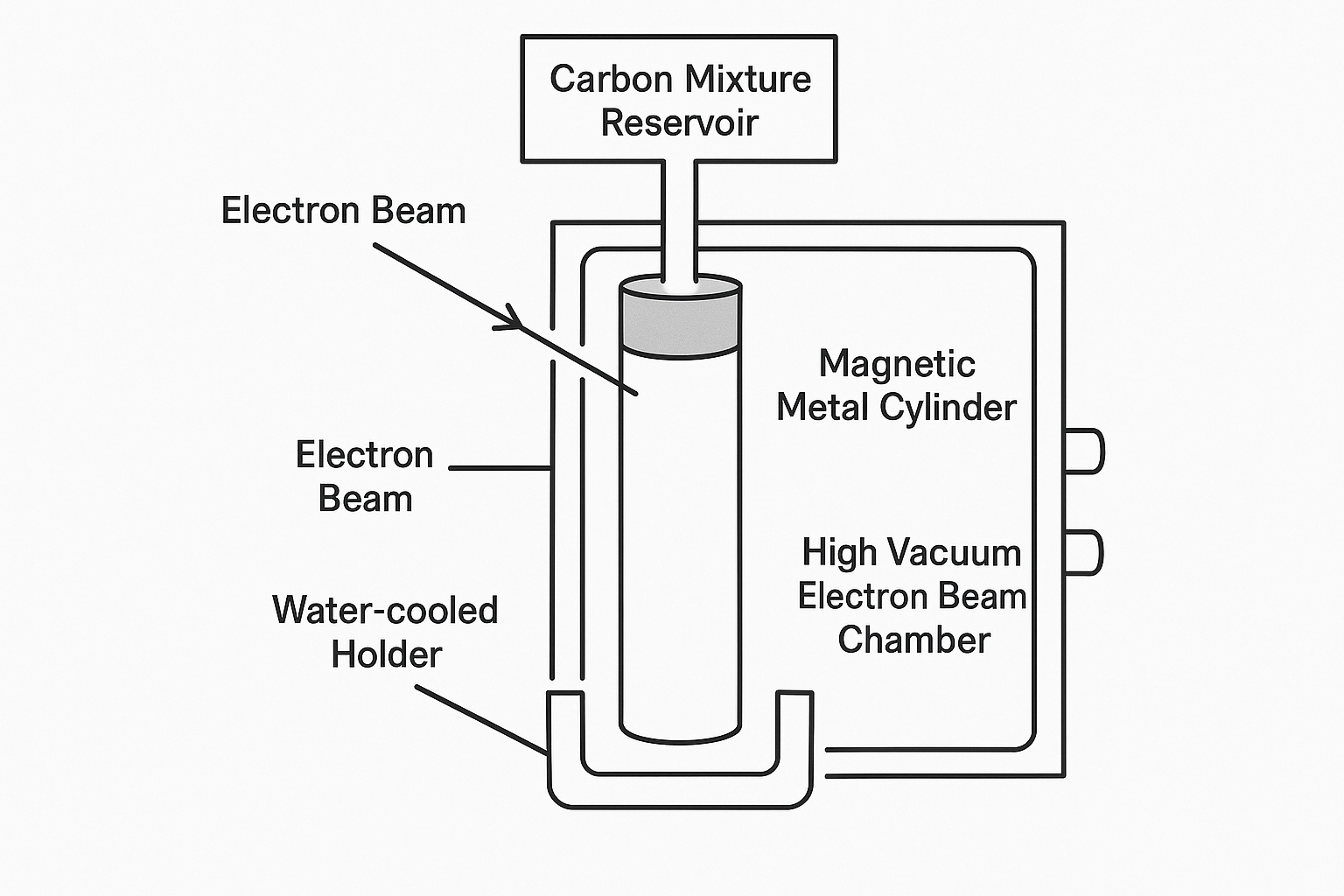

본 기술의 분리 장치는 고진공 전자빔 챔버, 자성금속 실린더, 수냉식 시료 홀더로 구성됩니다. 분리 과정은 다음과 같습니다.

1. 탄소 혼합물 준비: ¹²C와 ¹³C를 포함하는 탄소 혼합물을 준비합니다.

2. 장치 구성: 고진공 전자빔 챔버 내에 탄소 혼합물이 담긴 자성금속 실린더를 설치하고, 실린더 하부를 수냉식 시료 홀더에 접촉시킵니다.

3. 가열 및 확산: 전자빔으로 실린더 상단을 가열하여 탄소 혼합물과 자성금속을 공융(eutectic)시키고, 온도 구배를 통해 탄소 원자의 확산을 유도합니다.

4. 흑연 석출: 확산된 탄소 원자는 저온의 실린더 하부면에서 냉각되어 흑연 형태로 석출되며, 이때 특정 동위원소가 농축됩니다.

기술의 장점

• 경제성 및 친환경성: 고가의 장비나 유해 물질 없이 경제적이고 친환경적으로 동위원소를 분리할 수 있습니다.

• 공정 단순성: 공정이 비교적 단순하고 에너지 효율이 높아 산업 현장 적용에 유리합니다.

• 선택적 분리: 자성금속(니켈, 코발트 등)의 종류를 변경하여 원하는 탄소 동위원소를 선택적으로 분리 및 농축할 수 있습니다.

실험 및 결과

실험의 목적

본 실험의 목적은 제안된 전자빔 가열 방식과 자성금속 실린더를 이용하여 탄소 동위원소(¹²C, ¹³C)가 실제로 분리 및 농축되는지를 검증하는 것입니다. 또한, 자성금속의 종류(니켈, 코발트)에 따라 분리되는 동위원소의 선택성이 달라지는지를 확인하고자 하였습니다.

실험 방법 및 과정

1. 자성금속 실린더(니켈, 코발트)를 제작하고 수소 분위기에서 어닐링 처리를 합니다.

2. ¹²C와 ¹³C 탄소 분말을 특정 비율로 혼합하여 탄소 혼합물 분산액을 제조한 후, 실린더 상부의 탄소 혼합물 저장부에 투입하고 건조합니다.

3. 고진공 전자빔 챔버 내에 실린더 시스템을 설치하고, 10⁻⁷ torr의 진공 상태에서 전자빔으로 상부 온도를 약 1330℃로 가열하여 약 6시간 동안 탄소 원소 확산을 유도합니다.

4. 실험 후, 실린더 상부(Source side)와 하부(Bottom side)에 형성된 흑연의 ¹³C 함량을 라만 스펙트럼 분석을 통해 측정하고 비교합니다.

실험 결과

실험 결과, 자성금속의 종류에 따라 확산되는 탄소 동위원소의 종류가 달라지는 것을 확인했습니다. 니켈 실린더에서는 ¹²C가, 코발트 실린더에서는 ¹³C가 우선적으로 확산 및 농축되었습니다.

활용 방안 및 기대효과

활용 방안

• 의료 및 임상 진단: 헬리코박터 파일로리 감염 진단을 위한 ¹³C 호기 검사, 신약 개발 시간 단축을 위한 약물 대사 연구 등에 활용 가능합니다.

• 기초과학 연구: 단백질체학, 대사체학, NMR 분광법 등 정밀 분석이 요구되는 다양한 연구 분야에서 추적자로 사용됩니다.

• 첨단 산업 응용: ¹²C는 열전도율이 높은 다이아몬드 제조에, ¹³C는 OLED, 반도체, 광섬유 케이블의 내구성 향상에 기여할 수 있습니다.

• 환경 모니터링: 대기 중 온실가스 배출원을 식별하거나 오염 물질을 추적하는 데 활용됩니다.

기대효과

• 본 기술을 통해 기존의 고비용, 저효율, 환경 유해성 문제를 극복하고 경제적이고 안정적인 탄소 동위원소 공급이 가능해질 것으로 기대됩니다.

• 공정의 반복 수행을 통해 고순도의 ¹²C와 ¹³C를 분리하여 다양한 첨단 산업 및 연구 분야의 발전에 기여할 수 있습니다.

• 기술의 완성도는 연구실 환경에서 성공적으로 개념을 증명하고 실험적 유효성을 검증한 단계(TRL 4-5)에 해당하며, 향후 상용화 가능성이 높을 것으로 평가됩니다.

시장 동향

시장 규모 및 성장 전망

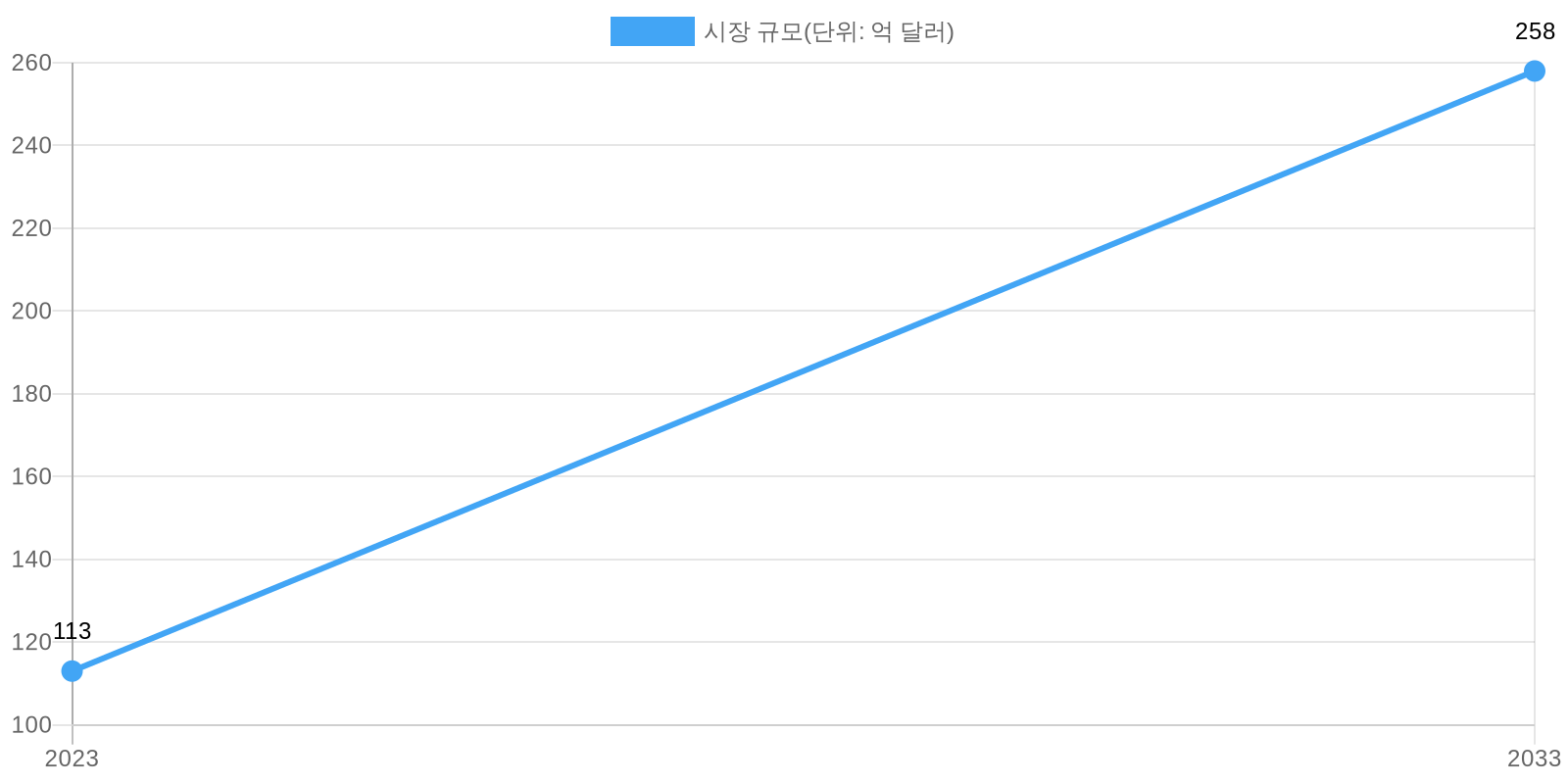

전체 동위원소 시장(방사성 및 안정 동위원소 포함)은 2023년 113억 달러에서 2033년 258억 달러 규모로 성장할 것으로 예상되며, 이는 연평균 8.7%의 높은 성장률을 의미합니다. 이러한 성장은 제약 및 생명공학 분야의 연구개발 활동 증가에 힘입은 바가 큽니다. (출처: Allied Market Research, MarketsandMarkets)

산업 동인 및 기회 요인

1. 연구개발 투자 증가: 제약 및 생명공학 분야, 특히 단백질체학 및 대사체학 연구 활동이 증가하면서 안정 동위원소의 수요가 가속화되고 있습니다.

2. 신흥 시장의 기회: 북미가 시장을 주도하고 있지만, 아시아 태평양 지역 등 신흥 시장의 제약 R&D 투자가 증가하면서 새로운 성장 기회가 창출되고 있습니다.

3. 비용 절감 기술의 필요성: 안정 동위원소 표지 화합물의 높은 비용은 시장 성장의 제약 요인으로 작용하고 있어, 본 발명과 같은 경제적인 분리 기술의 중요성이 더욱 부각됩니다.
