다공성 실리카 코팅된 산화 그래핀 하이브리드 구조체와 상변이 물질을 이용한 약물 전달 시스템

발명의 배경과 필요성

기술의 배경과 문제점

• 기존 약물 전달 연구는 외부 자극, 특히 체내 투과성이 좋고 부작용이 적은 근적외선(NIR)을 이용한 시스템에 집중되어 왔습니다.

• 금 나노입자 기반 시스템은 뛰어난 광열효과를 보이지만, 특정 크기 이상에서는 체내 배설이 어렵고 생분해가 되지 않아 만성 독성 및 생체 축적 문제가 지적되었습니다.

• 대안으로 주목받는 산화 그래핀(GO)은 생체적합성과 생분해성이 우수하지만, 약물 탑재가 π-π 상호작용에 의존하여 특정 화학 구조의 약물만 로딩할 수 있고, 자체의 광열효과가 비교적 낮다는 한계가 있습니다.

• 또한, 기존 산화 그래핀 기반 시스템은 단순 온도차에 의한 확산에 의존해 약물 방출에 오랜 시간이 소요되는 비효율성 문제가 있었습니다.

기술의 필요성

• 기존 기술의 한계를 극복하고, 약물의 화학 구조에 상관없이 쉽게 약물을 탑재할 수 있는 새로운 전달체 구조가 필요합니다.

• 산화 그래핀의 낮은 광열효과를 보완하고, 외부 자극에 빠르고 효율적으로 반응하여 약물을 방출하는 제어 메커니즘 개발이 시급합니다.

• 복잡한 합성 과정과 유독성 용매 사용을 배제한 안전하고 간단한 제조 공정을 통해 상용화 가능성을 높일 필요가 있습니다.

구현 방법

기술의 원리

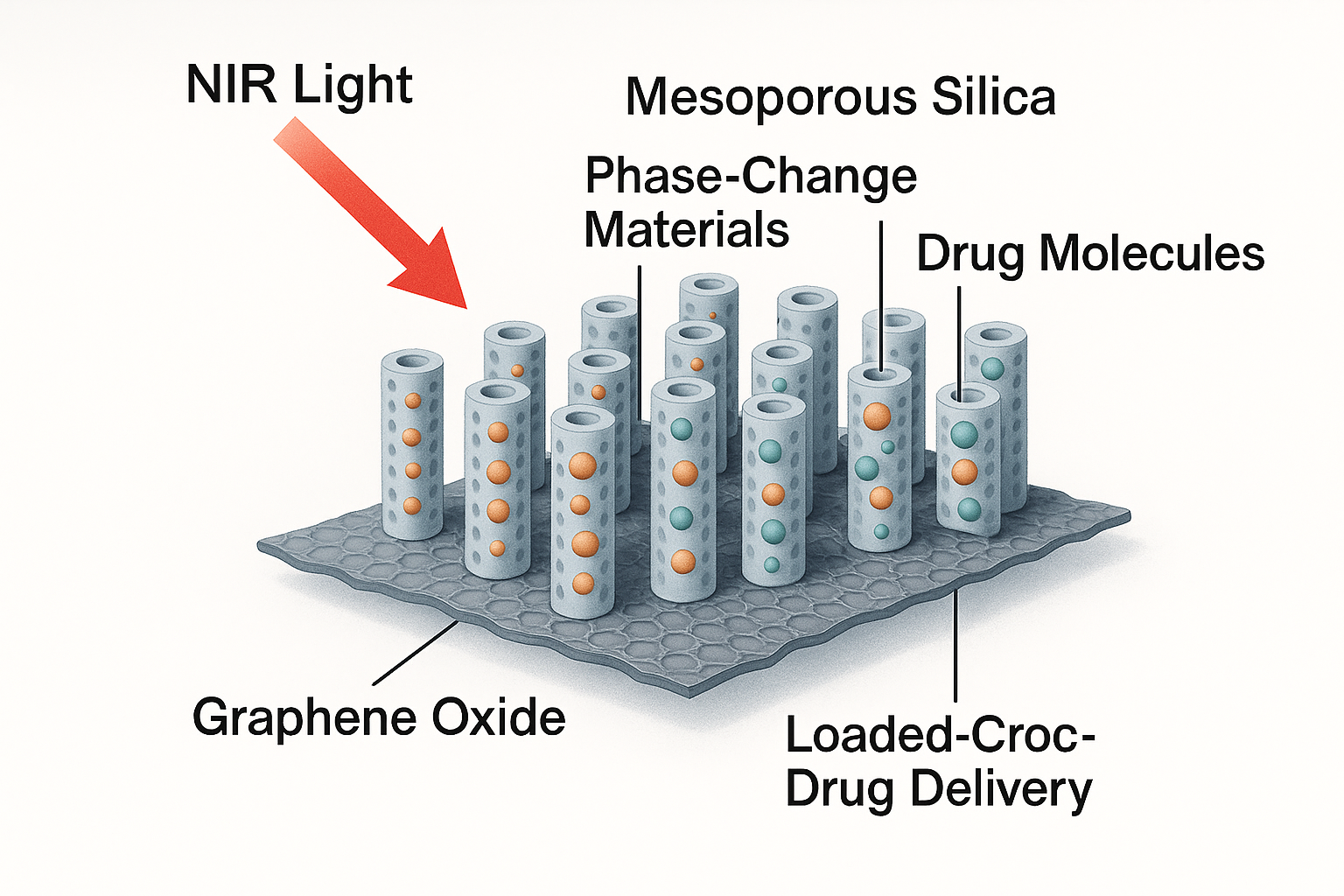

본 발명은 산화 그래핀 코어와 다공성 실리카 쉘로 구성된 코어-쉘 구조의 약물 전달 시스템입니다. 약물은 온도에 따라 상태가 변하는 상변이물질(PCM)과 함께 다공성 실리카 쉘 내부에 탑재됩니다. 작동 원리는 다음과 같습니다.

1. 근적외선(NIR) 조사: 외부에서 인체에 무해한 근적외선을 목표 부위에 조사합니다.

2. 광열 효과 발생: 내부 코어인 산화 그래핀이 근적외선을 흡수하여 국소적으로 열을 발생시킵니다.

3. 상변이 및 약물 방출: 발생된 열로 인해 상변이물질이 고체에서 액체로 변하면서, 함께 탑재되어 있던 약물이 쉘 외부로 빠르고 효율적으로 방출됩니다.

구체적인 구현 방법

• 코어 (Core): 근적외선에 감응하여 열을 발생하는 산화 그래핀(Graphene Oxide)을 사용합니다.

• 쉘 (Shell): 미세한 구멍이 많은 다공성 실리카(Mesoporous Silica)를 코어 외부에 코팅하여 약물 탑재 공간을 제공합니다. 이는 약물의 화학적 구조와 무관하게 다양한 종류를 탑재할 수 있게 합니다.

• 탑재 물질: 항암제(독소루비신 등)와 같은 약물과, 온도 감응성 상변이물질(1-테트라데칸올 등)의 혼합물을 다공성 실리카 쉘에 로딩합니다.

• 구조 및 크기: 전체 코어-쉘 구조의 평균 입경은 100~500nm, 두께는 35~65nm 수준으로 제어하여 체내 전달에 최적화합니다.

기술의 장점

• 높은 약물 탑재 효율: 다공성 실리카 쉘 구조 덕분에 약물의 화학적 특성에 구애받지 않고 다양한 약물을 안정적으로 탑재할 수 있습니다.

• 정밀하고 빠른 약물 방출 제어: 산화 그래핀의 광열효과와 상변이물질의 온도 감응성을 결합한 이중 제어 메커니즘을 통해 원하는 시간과 위치에서 약물을 빠르고 정확하게 방출할 수 있습니다.

• 뛰어난 치료 효과: 실험 결과, 약물 단독 처리 시보다 50배 이상 높은 세포 사멸 효과를 보여, 광열 치료와 화학 치료의 시너지 효과를 입증했습니다.

• 안전성 및 간소화된 제조 공정: 생체적합성이 높은 재료를 사용하며, 복잡한 화학 합성이나 유독성 유기용매 없이 제조 가능하여 안전성과 생산성을 높였습니다.

실험 및 결과

실험의 목적

본 연구의 실험은 개발된 약물 전달 시스템(DP@GS)의 물리적 구조, 핵심 기능 및 치료 효능을 종합적으로 검증하기 위해 설계되었습니다. 구체적으로는 코어-쉘 나노 구조체의 성공적인 합성을 확인하고, 근적외선에 의한 광열 효과, 제어된 약물 방출 능력, 그리고 최종적으로 암세포에 대한 치료 효과를 평가하는 것을 목표로 합니다.

실험 방법 및 과정

1. 나노 구조체 합성: (1) 산화 그래핀에 다공성 실리카를 코팅하여 코어-쉘 구조(GO@MS)를 제작하고, (2) 여기에 상변이물질과 약물(독소루비신)을 탑재하여 최종 약물 전달 시스템(DP@GS)을 합성했습니다.

2. 광열 효과 측정: 각 나노 구조체 현탁액에 808nm 근적외선 레이저를 5분간 조사하며 시간 경과에 따른 온도 변화를 측정했습니다.

3. 약물 방출 거동 확인: 근적외선을 조사한 조건과 조사하지 않은 암조건(dark condition)에서 시간에 따른 약물 방출량을 비교 분석했습니다.

4. 세포 독성 평가 (In-vitro): HeLa 암세포에 약물을 탑재한 나노구조체(DP@GS)와 탑재하지 않은 나노구조체(NP@GS)를 각각 처리한 후, 근적외선 조사 유무에 따른 세포 생존율을 MTT 분석법으로 측정했습니다.

실험 결과

광열 효과 실험 결과, 약물이 탑재된 DP@GS는 근적외선 조사 5분 이내에 온도가 약 50℃까지 상승하여 효과적인 광열 변환 능력을 입증했습니다. 이는 약물 방출을 유도하기에 충분한 온도입니다.

약물 방출 실험에서는 근적외선 조사 시 약 30분 내에 대부분의 약물이 방출된 반면, 근적외선이 없는 조건에서는 60분이 지나도 10% 미만의 미미한 방출을 보여, 외부 자극에 의해서만 약물이 정밀하게 방출됨을 확인했습니다.

세포 독성 평가 결과, 근적외선을 조사했을 때 약물이 탑재된 DP@GS 처리 그룹에서만 매우 강력한 암세포 사멸 효과(낮은 세포 생존율)가 나타났습니다. 이는 본 약물 전달 시스템이 광열 치료와 약물 치료의 시너지 효과를 통해 뛰어난 항암 효능을 발휘함을 시사합니다.

활용 방안 및 기대효과

활용 방안

• 표적 항암 치료: 암 조직에 국소적으로 근적외선을 조사하여 약물을 방출시키고, 광열 치료와 화학 요법을 병행하여 치료 효과를 극대화할 수 있습니다.

• 혈관 질환 치료: 혈관 재협착 방지 물질을 탑재하여 스텐트 시술 부위 등 특정 혈관 부위의 재발을 억제하는 데 활용할 수 있습니다.

• 유전자 및 핵산 치료제 전달: 유전자, 핵산 등 분자량이 큰 바이오 의약품을 탑재하여 특정 세포 내로 효율적으로 전달하는 플랫폼으로 응용 가능합니다.

기대효과

• 치료 효과 증대 및 부작용 감소: 약물을 목표 부위에만 집중적으로 전달하므로 전신에 퍼지는 약물 농도를 최소화하여 부작용을 줄이고 치료 효율을 높일 수 있습니다.

• 환자 편의성 증대: 정밀한 약물 방출 제어를 통해 투여 횟수 및 용량을 최적화하여 환자의 치료 순응도를 개선할 수 있습니다.

• 플랫폼 기술로서의 확장성: 다양한 종류의 약물을 탑재할 수 있어, 항암 치료 외에도 여러 질병에 적용 가능한 플랫폼 기술로 발전할 잠재력이 높습니다.

시장 동향

시장 규모 및 성장 전망

글로벌 약물 전달 시스템(DDS) 시장은 만성 질환 증가와 기술 발전으로 꾸준히 성장하고 있습니다. Fortune Business Insights에 따르면, 시장 규모는 2024년 462.3억 달러에서 2032년 633.8억 달러에 이를 것으로 예측되며, 연평균 4.1%의 성장률이 전망됩니다.(출처: forbes.com)

• 첨단 약물 전달 시스템 시장은 2030년 3,627.7억 달러 규모로, 연평균 5.19% 성장할 것으로 예상됩니다. (출처: mordorintelligence.kr)

• 그래핀 기반 기술은 생체 의학 응용 분야에서 채택이 65% 증가하는 등 높은 성장 잠재력을 보이며, 특히 약물 전달, 바이오 센서 분야에서 연구가 활발합니다. (출처: globalgrowthinsights.com)

• 국내 시장 역시 연평균 8.86%의 높은 성장률을 보이며 2027년 11억 달러 규모에 이를 것으로 전망됩니다. (출처: bosa.co.kr)

주요 플레이어 및 경쟁 환경

약물 전달 시스템 시장은 글로벌 대형 제약사, 중견 의료기기 전문 기업, 그리고 혁신 기술을 보유한 스타트업이 혼재하여 경쟁하는 파편화된 시장입니다. 주요 기업들은 신제품 출시와 전략적 협력을 통해 시장 점유율을 확대하고 있습니다.

약물 전달 시스템 시장 주요 플레이어

산업 동인 및 기회 요인

1. 만성 질환 유병률 증가 및 고령화: 전 세계적인 고령화와 함께 당뇨, 암 등 만성 질환 환자가 늘어나면서 지속적이고 효율적인 약물 투여의 필요성이 증대되고 있습니다.

2. 생물학적 제제 및 나노 기술 혁신: 단백질, 항체, mRNA 등 생물학적 제제 개발이 활발해지면서 이를 안정적으로 전달할 수 있는 나노운반체 등 첨단 DDS 기술 수요가 급증하고 있습니다.

3. 환자 중심 치료 패러다임 전환: 환자의 복용 편의성과 치료 순응도를 높이기 위한 자가 투여 장치, 장기 지속형 주사제 등에 대한 요구가 커지고 있습니다.

4. 표적 전달 기술의 발전: 암 치료를 중심으로 부작용을 최소화하고 효능을 극대화하는 표적 전달 기술이 시장 성장을 견인하는 핵심 동력으로 작용하고 있습니다.
