발명의 배경과 필요성

기술의 배경과 문제점

• 기존의 열적 또는 용매 어닐링 방법은 기판 전체에 등방향으로 에너지를 가해 분자자기조립이 방향성 없이 발생합니다.

• 이로 인해 기판의 특정 영역에만 선택적으로 분자조립을 유도할 수 없는 문제점이 있습니다.

• 존 어닐링(Zone annealing) 방법이 시도되었으나, 히팅 블록 방식으로는 17℃/mm 정도의 매우 낮은 열구배만 구현 가능하여 정렬도가 낮은 한계가 있었습니다.

• 특히 선택적 영역 제어나 3차원 기판에 적용하는 것은 더욱 어려웠습니다.

기술의 필요성

• 분자의 배향을 임의로 조절하고 정렬도를 향상시키기 위해 매우 높은 열구배를 가할 수 있는 새로운 기술이 필요합니다.

• 원하는 부분, 국소 부분에 선택적으로 분자자기조립을 인가할 수 있는 정교한 패턴 제조 방법이 요구됩니다.

• 복잡한 공정이나 특별한 환경(진공 등) 없이 상온, 대기 중에서 안정적인 패턴을 형성할 수 있는 효율적인 공정 기술이 필요합니다.

구현 방법

기술의 원리

• 본 발명은 빛(레이저) 조사를 통해 자기조립물질의 온도를 국부적으로 상승시켜 패턴을 형성합니다.

• 집속된 빛이 매우 높은 열구배를 형성하여, 빛이 조사된 영역에서만 선택적으로 분자들의 배향이 정렬됩니다.

• 마치 그림을 그리듯 빛의 이동 경로를 따라 원하는 패턴을 직접적으로 구현할 수 있습니다.

• 기판에 광흡수 층(예: 그래핀 산화물)을 도입하여 빛 에너지를 열에너지로 전환하는 효율을 극대화합니다.

구체적인 구현 방법

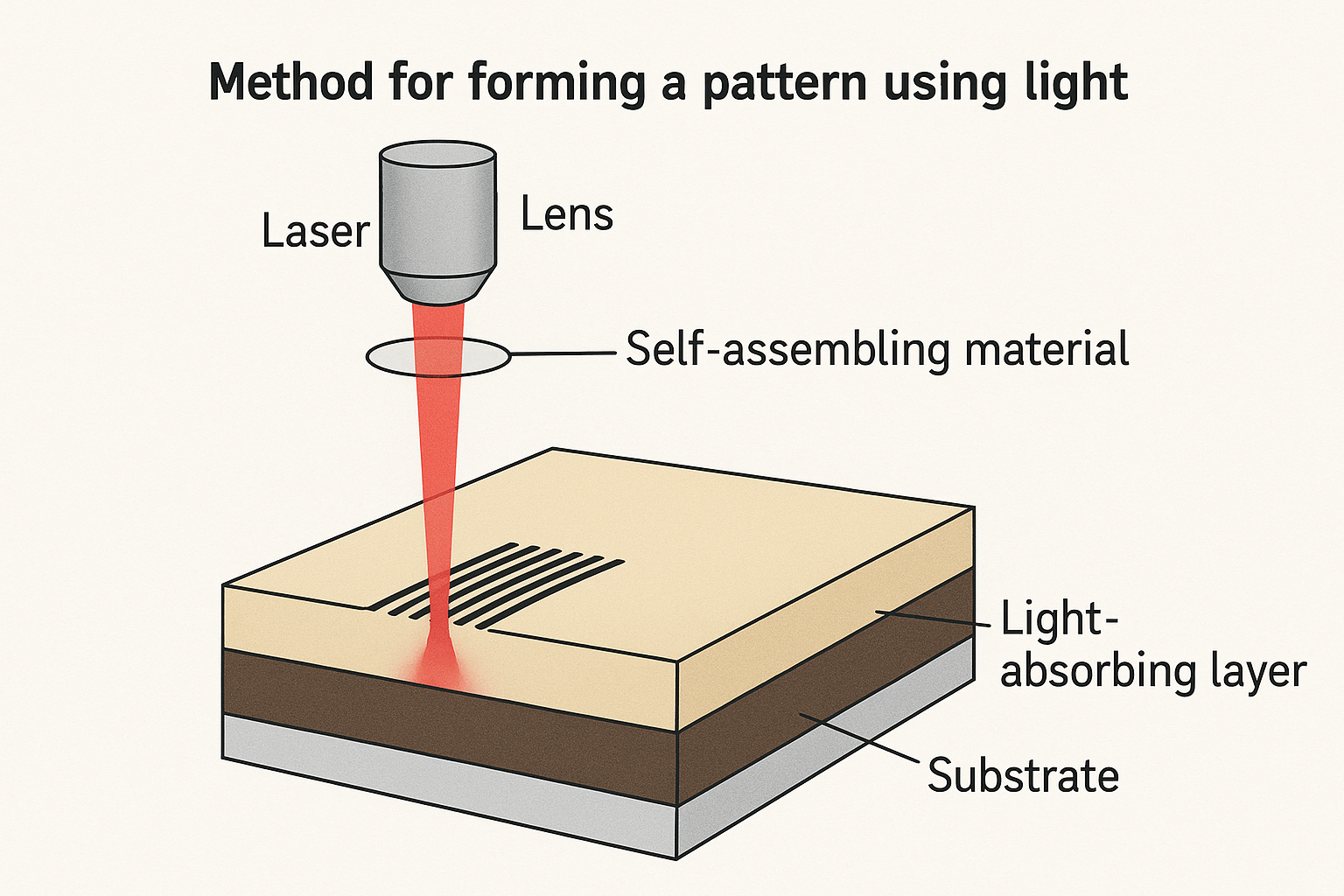

1. 2차원 또는 3차원 기판 위에 환원된 그래핀 산화물 등 광흡수 층을 형성합니다.

2. 그 위에 PS-b-PMMA와 같은 블록공중합체 자기조립물질을 스핀코팅 등으로 도포합니다.

3. 정밀한 이동이 가능한 스테이지에 기판을 고정합니다.

4. 근적외선 레이저(예: 1064nm 파장)를 렌즈로 집속하여 기판에 조사합니다.

5. 에너지 밀도(예: 2 W/mm²)와 이동 속도(예: 100 nm/s)를 제어하며 빛을 이동시켜 원하는 패턴을 형성합니다.

기술의 장점

• 월등히 높은 열구배 구현: 기존 히팅 블록 방식(17℃/mm) 대비, 본 기술은 최대 1,200 ℃/mm의 매우 높은 열구배를 구현하여 분자 정렬도를 극대화합니다.

• 선택적·국소적 패터닝: 포토레지스트나 화학적 패턴 없이, 빛을 이용한 직접적인 드래깅(dragging)만으로 원하는 영역에 정교한 회로 패턴을 구현할 수 있습니다.

• 다양한 기판 적용성: 평평한 기판은 물론, 휘어지는 기판이나 3차원 구조의 기판에서도 중력으로 인한 물질의 흘러내림 문제 없이 안정적인 패턴 형성이 가능합니다.

• 공정 단순성 및 안정성: 상온, 대기 등 특별한 환경 제약 없이 공정이 가능하여 제어가 용이하고, 안정적이며 동일한 품질의 패턴을 반복적으로 생산할 수 있습니다.

실험 및 결과

실험의 목적

본 실험의 목적은 빛을 이용한 패턴 제조 방법의 효과를 입증하는 것입니다. 이를 위해 다양한 종류의 기판(평판, 플렉서블, 3D)에서 고도로 정렬된 패턴 형성 능력을 확인하고, 핵심 공정 변수(에너지 밀도, 이동 속도)의 영향을 평가하며, 기존의 열적 어닐링 방법과의 성능을 객관적으로 비교 분석하고자 하였습니다.

실험 방법 및 과정

1. (실시예 1) 평평한 유기기판에 환원된 그래핀 산화물을 광흡수 층으로 코팅한 후, PS-b-PMMA 블록공중합체를 100nm 두께로 도포하여 기판을 제조했습니다.

2. 제조된 기판을 2차원 이동이 가능한 스테이지에 고정했습니다.

3. 1064nm 파장의 근적외선 레이저를 타원형 빔으로 집속하여 2 W/mm²의 에너지 밀도와 100 nm/s의 이동 속도로 조사하여 패턴을 형성했습니다.

4. (기타 실시예 및 비교예) 기판 종류(휘어지는 기판, 3차원 구조 기판), 자기조립물질, 레이저 조건 등을 변경하며 실험을 반복하고, 레이저 조사 대신 기존의 열적 어닐링 방법을 적용한 비교예와 결과를 비교했습니다.

실험 결과

실험 결과, 빛을 이용한 패턴 제조 방법이 기존 열적 어닐링 방식에 비해 모든 종류의 기판에서 월등히 우수한 정렬도를 보였습니다. 레이저 에너지 밀도가 증가함에 따라 기판 온도가 선형적으로 상승하는 것을 확인했으며, 이를 통해 정밀한 온도 제어가 가능함을 입증했습니다. 주요 결과는 아래 차트와 표를 통해 확인할 수 있습니다.

활용 방안 및 기대효과

활용 방안

• 차세대 반도체 소자: 기존 공정의 한계인 10nm 미만 패턴 공정에 적용하여 초고집적 반도체 소자 제조에 활용 가능합니다.

• 디스플레이 소자: CMOS 트랜지스터, AMOLED, TFT LCD 등 다양한 디스플레이 소자의 정밀 패턴 형성에 응용할 수 있습니다.

• 유기 전자 소자: 유기발광소자(OLED), 유기태양전지(OPV), 유기감광체(OPC) 등 다양한 유기 전자 소자 제조에 적용될 수 있습니다.

• 기타 첨단 산업: 2차 전지, 편광판, 바이오 센서 등 정밀한 나노/마이크로 패턴이 요구되는 다양한 첨단 산업 분야에 폭넓게 활용 가능합니다.

기대효과

• 기존 광학 리소그래피 기술 대체: 복잡하고 값비싼 포토레지스트 공정 없이 단순한 빛 드래깅만으로 패턴을 형성하여, 제조 공정을 단순화하고 비용을 절감하는 효과가 있습니다.

• 초미세 공정 한계 극복: 10nm 이하의 미세 패턴 구현을 통해 반도체 산업의 기술적 한계를 극복하고 집적도와 성능을 한 단계 끌어올릴 것으로 기대됩니다.

• 첨단 산업 기술 경쟁력 강화: 3차원 및 플렉서블 소자 제조에 대한 높은 적용성을 바탕으로, 대한민국 첨단 산업의 전반적인 글로벌 기술 경쟁력을 강화하는 데 기여할 것입니다.

시장 동향

시장 규모 및 성장 전망

본 기술과 직접적으로 연관된 나노패터닝 기술 시장은 2018년 약 0.38억 달러에서 연평균 20%의 높은 성장률을 보이며 2024년에는 1.45억 달러에 이를 것으로 전망됩니다. 분자자기조립 기술은 반도체, 디스플레이 등 첨단 산업의 미세 패터닝 공정에서 핵심적인 역할을 할 차세대 기술로 꾸준한 연구개발 및 투자가 이루어지고 있습니다.

• 과거 보고서에 따르면, 분자전자 메모리 소자 기술은 2015년경 테라급 고집적 SOC의 핵심 부품으로서 1조~3조 원 규모의 시장을 형성할 것으로 전망된 바 있습니다. (출처: 전자통신동향분석, 2010)

• 글로벌 반도체 시장은 2022년 약 5,800억 달러에서 2030년 1조 달러 규모로 성장할 것으로 예상되며, 이는 차세대 패터닝 기술의 수요를 견인할 것입니다. (출처: NIA, 2023)

주요 플레이어 및 경쟁 환경

차세대 반도체 패터닝 시장의 경쟁은 특정 기업 간의 경쟁을 넘어, 기존 기술과 새로운 대안 기술 간의 패권 다툼 양상을 보입니다. 본 발명과 같은 분자자기조립(DSA) 기술은 특히 EUV 리소그래피의 대안 또는 보완 기술로서 주목받고 있습니다.

산업 동인 및 기회 요인

1. 반도체 미세화 및 고집적화 지속: 메모리 용량 확대, 연산 속도 향상, 전력 소모 감소를 위한 반도체 업계의 끊임없는 미세화 요구는 DSA와 같은 혁신적인 패터닝 기술의 핵심적인 성장 동력입니다.

2. EUV 리소그래피의 높은 비용 및 기술적 난제: 수천억 원에 달하는 EUV 장비의 높은 투자 비용과 기술적 과제는 비용 효율적인 대안 기술에 대한 시장의 수요를 촉발하는 중요한 기회 요인입니다. (출처: 더 일렉)

3. 특정 분야 최적화 반도체 수요 증가: AI, 자율주행, 엣지 컴퓨팅 등 특정 애플리케이션에 최적화된 맞춤형 반도체 수요 증가는 유연하고 효율적인 패터닝 솔루션의 중요성을 부각시키고 있습니다.
