발명의 배경과 필요성

기술의 배경과 문제점

그래핀은 뛰어난 전기/열 전도성, 우수한 기계적 강도 및 높은 투명도로 인해 다양한 산업 분야에서 주목받는 신소재입니다. 특히 나노 금속과 결합한 그래핀 복합체는 에너지 저장, 촉매, 센서 등에서 활용 가능성이 높아 활발히 연구되고 있습니다. 하지만 기존의 그래핀 나노복합체 제조 기술은 여러 문제점을 안고 있었습니다.

• 복잡한 제조 공정: 산화 그래핀을 환원시키고 금속 나노입자를 결합하기 위해 여러 단계의 화학적 처리가 필요하여 공정이 복잡하고 시간이 오래 걸립니다.

• 유독성 물질 사용: 그래핀 산화물 환원 과정에서 유독성 환원제를 사용해야 하며, 이는 환경 문제를 유발하고 최종 복합재에 불순물로 남아 성능을 저해할 수 있습니다.

• 제한적인 형태 및 크기: 기존 기술들은 주로 특정 형태의 필름이나 분말 형태로 제조되어, 상업적으로 요구되는 대면적 또는 다양한 3차원 형태로 제작하기 어려웠습니다.

기술의 필요성

이러한 기존 기술의 한계를 극복하고 그래핀 소재의 상업적 활용을 앞당기기 위해, 다음과 같은 새로운 기술의 필요성이 대두되었습니다.

• 간소화되고 친환경적인 제조 공정 개발

• 크기와 형태에 제약 없이 대면적으로 제작 가능한 기술 확보

• 나노입자가 균일하게 분산되어 전기적, 기계적 특성이 극대화된 고품질 나노복합재료 제조법

구현 방법

기술의 원리

본 발명은 금속의 산화-환원 반응을 이용해 별도의 환원제 없이 그래핀 수화젤 및 나노복합재료를 제조하는 획기적인 방법을 제시합니다. 기술의 핵심 원리는 다음과 같습니다.

• 그래핀 산화물(GO) 용액에 구리, 아연 등과 같은 금속 주형을 담그면, 금속 표면에서 자발적인 산화-환원 반응이 일어납니다.

• 이 과정에서 그래핀 산화물은 전자를 얻어 환원된 그래핀(rGO) 시트로 변하고, 금속 주형 표면에 차곡차곡 적층됩니다.

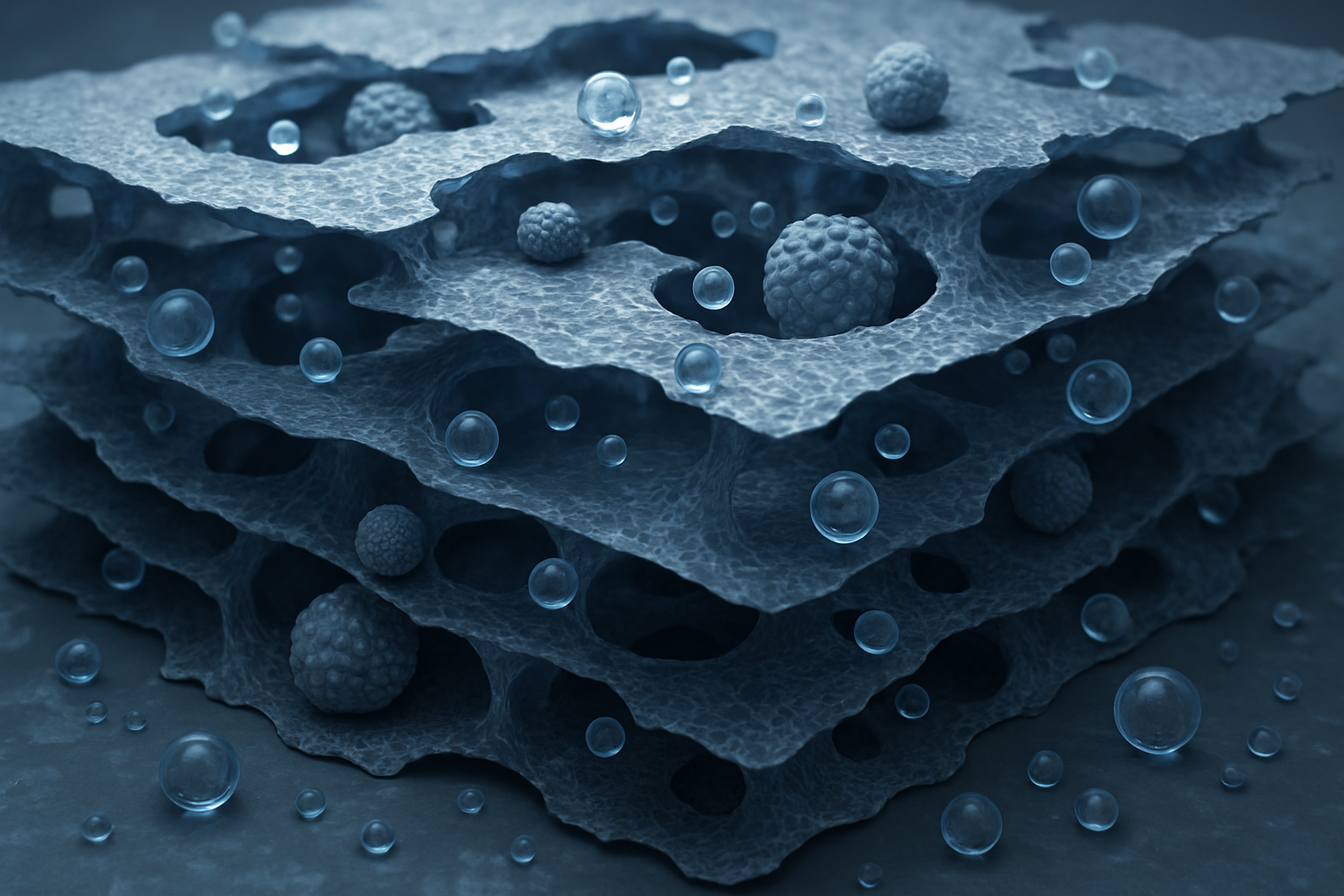

• 그래핀 시트들이 쌓이면서 내부에 미세한 다공성 포어(pore) 구조를 형성하며, 이 공간에 물 분자와 나노입자가 포획되어 3차원 구조의 수화젤이 완성됩니다.

구체적인 구현 방법

그래핀 수화젤 및 나노복합재료는 아래와 같은 간소화된 단계로 제조할 수 있습니다.

1. 용액 준비: 그래핀 산화물(GO)을 산성 용매에 분산시켜 그래핀 산화물 용액을 준비합니다. 나노복합재료의 경우, 원하는 나노입자(예: TiO2, Si, CNT)를 이 용액에 함께 혼합합니다.

2. 금속 주형 침지: 제조된 용액에 원하는 형태의 금속 주형(예: 아연 호일, 구리 폼)을 담급니다. 침지 시간(약 1~5시간)에 따라 그래핀 젤의 두께를 조절할 수 있습니다.

3. 그래핀 젤 형성: 금속 주형 표면에서 그래핀 산화물이 환원되면서 그래핀 시트가 적층되어 젤(gel) 형태로 성장합니다. 나노입자는 이 과정에서 그래핀 시트 사이의 다공성 포어에 자연스럽게 포획됩니다.

4. 세척 및 분리: 형성된 그래핀 젤을 세척하여 잔여물을 제거한 후, 강산 용액을 이용한 화학적 에칭으로 금속 주형만을 선택적으로 녹여 그래핀 수화젤을 분리합니다.

5. 최종 처리: 필요에 따라 투석 공정으로 불순물을 제거하고, 급속 냉동 건조 등을 통해 수분을 제거하여 그래핀 에어로젤 형태로 만들 수 있습니다.

기술의 장점

• 간소화된 공정: 별도의 환원제나 복잡한 장비 없이 금속 주형을 담그는 것만으로 그래핀 수화젤을 제조할 수 있어 생산 비용과 시간을 획기적으로 절감합니다.

• 자유로운 형태 및 크기 조절: 사용하는 금속 주형의 모양과 크기에 따라 최종 생성물의 형태(필름, 파이프 등 3차원 구조)와 면적을 자유롭게 제어할 수 있습니다.

• 우수한 물성: 다공성 포어 구조는 높은 이온수송능을 제공하며, 균일하게 분산된 나노입자는 복합재료의 전기적 효율과 촉매 활성을 극대화합니다.

• 친환경성: 유독성 환원제를 사용하지 않아 친환경적이며, 최종 제품에 불순물이 남지 않아 품질이 우수합니다.

실험 및 결과

실험의 목적

본 발명의 유효성을 검증하기 위해, 제안된 제조 방법을 이용해 그래핀 수화젤 및 다양한 나노입자가 포함된 나노복합재료를 실제로 제작하고 그 구조적, 화학적 특성을 분석하는 실험을 수행했습니다.

실험 방법 및 과정

1. 그래핀 산화물 용액(3mg/ml)을 pH3의 염산 용액에 준비했습니다.

2. 아연(Zn) 금속 주형을 용액에 3시간 동안 침지하여 표면에 그래핀 젤을 형성시켰습니다.

3. 희석된 염산으로 아연 주형을 녹여내고, 탈이온수로 투석하여 순수한 그래핀 수화젤을 수득했습니다.

4. 산화티타늄(TiO2), 규소(Si), 탄소나노튜브(CNT) 등 다양한 나노입자를 첨가하여 동일한 과정으로 나노복합재료를 제조했습니다.

실험 결과

실험 결과, 제안된 방법으로 다양한 형태의 그래핀 수화젤 및 나노복합재료를 성공적으로 제조할 수 있음을 확인했습니다. 주사전자현미경(SEM) 분석을 통해 그래핀 시트가 적층된 다공성 구조를 명확히 관찰했으며, X선 광전자 분광법(XPS) 및 라만 스펙트럼 분석 결과, 그래핀 산화물이 효과적으로 환원되었음을 입증했습니다. 각 실험의 상세 내용은 아래 표와 같습니다.

본 발명에 따른 그래핀 수화젤 및 나노복합재료 제조 실험 요약표

활용 방안 및 기대효과

활용 방안

본 발명을 통해 제조된 그래핀 수화젤 및 나노복합재료는 우수한 물성과 제조 편의성을 바탕으로 다음과 같은 다양한 분야에 즉시 적용될 수 있습니다.

• 에너지 저장 장치: 2차 전지, 연료전지, 슈퍼 커패시터의 전극재로 사용하여 전기용량과 충·방전 효율을 크게 향상시킬 수 있습니다.

• 환경 및 촉매 분야: 넓은 표면적과 기능성 나노입자를 활용하여 폐수 처리용 시약이나 여과막, 고효율 전기화학 촉매로 사용될 수 있습니다.

• 전자 및 전극 재료: 전자파 차폐물질, 화학 검출기용 센서, 플렉서블 디스플레이용 투명 전극 등 첨단 전자소재로 활용이 기대됩니다.

• 바이오 및 의료 재료: 생체 적합성을 바탕으로 세포 성장 지지체(Scaffold), 조직공학용 이식 재료 등으로 응용할 수 있습니다.

기대효과

• 기술적 파급효과: 그래핀 기반 소재의 대량생산 및 상용화를 앞당기는 핵심 기술을 확보하고, 관련 후방 산업의 기술 경쟁력을 강화할 수 있습니다.

• 경제적 파급효과: 고성능, 저비용의 그래핀 소재를 통해 에너지, 환경, 전자, 바이오 등 다양한 고부가가치 시장을 창출하고 선점할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

그래핀 소재 시장은 현재 기초 및 응용 연구 단계를 지나 본격적인 상업화 단계로 진입하고 있으며, 폭발적인 성장이 예상됩니다. The Insight Partners의 분석에 따르면, 전 세계 그래핀 시장은 2023년 15억 3천만 달러에서 연평균 성장률(CAGR) 24%를 기록하며 2031년에는 85억 8천만 달러에 이를 것으로 전망됩니다.

• 응용 분야 확대: 특히 전기차용 이차전지 및 슈퍼 커패시터 전극 시장에 적용될 경우 약 1,631억 달러, 디스플레이용 투명전극 시장에 적용될 경우 약 1,200억 달러 규모의 거대 시장 형성이 예상됩니다.

• 그래핀 배터리 시장: 전기차 및 휴대용 전자기기 수요 증가에 힘입어 2024년까지 연평균 20% 이상의 높은 성장률을 보일 것으로 예측됩니다.

주요 플레이어 및 경쟁 환경

그래핀 시장은 아직 지배적인 플레이어가 없는 초기 단계이지만, 다수의 기업과 연구 기관이 기술 개발 및 상용화에 뛰어들고 있습니다. 한편, 그래핀은 일부 응용 분야에서 탄소 나노튜브(CNT), 전도성 폴리머 등 기존 소재와 경쟁 또는 상호 보완 관계를 형성하고 있습니다. 고품질 그래핀의 대량생산 기술과 가격 경쟁력 확보가 시장 선점의 핵심 요소로 작용할 것입니다.

산업 동인 및 기회 요인

1. 최종 사용 산업의 수요 증가: 항공우주, 자동차, 건축, 재생 에너지 등 다양한 산업에서 경량 고강도 복합소재에 대한 수요가 증가하면서 그래핀의 중요성이 부각되고 있습니다.

2. 소비자 전자 제품의 발전: 플렉서블 디스플레이, 웨어러블 기기, 고성능 마이크로칩 등 차세대 전자 제품 개발에 그래핀이 핵심 소재로 활용되면서 시장 성장을 견인하고 있습니다.

3. 전기 자동차 및 에너지 저장 시스템: 배터리 수명과 충전 속도를 획기적으로 개선할 수 있는 그래핀 배터리에 대한 수요 증가는 가장 강력한 시장 성장 동력 중 하나입니다.
