발명의 배경과 필요성

기술의 배경과 문제점

• 기존 도파관은 손실이 적고 큰 전력 전송이 가능하지만, 구조적으로 크기가 크고 특정 주파수 이하의 파워는 전송할 수 없는 차단 주파수 한계가 있었습니다.

• 도파관의 크기를 줄이면 고출력 RF 파워로 인한 절연 파괴(dielectric break down) 현상이 발생할 가능성이 있어 무한정 작게 만들 수 없었습니다.

• 절연 파괴 현상은 절연체에 높은 전압이 가해질 때 갑자기 도전성이 급격히 증가하는 문제로, 고출력 장비의 안정성을 저해하는 주요 원인이었습니다.

기술의 필요성

• 고출력 및 저주파수 환경에서 전송되는 RF 파워와 반사되는 RF 파워를 양방향으로 정밀하게 측정할 수 있는 새로운 구조의 결합기가 필요합니다.

• 공기 중 절연 파괴 없이 RF 파워를 손실 없이 안정적으로 전송하고, 신호 격리도를 향상시켜 측정의 정확성을 높여야 합니다.

구현 방법

기술의 원리

• 내부 관과 외부 관으로 구성된 동축 구조를 채택하여 절연 파괴 현상을 근본적으로 방지합니다. 동축 구조는 TEM(Transverse Electric and Magnetic) 모드를 사용하므로 이론적으로 차단 주파수가 없어 모든 주파수 대역의 신호를 전송할 수 있습니다.

• 내부 관과 외부 관의 반경 비율을 조절하여 시스템에 필요한 임피던스(통상 40~60 ohm)를 정밀하게 제어합니다.

• 외부 관에 상호 이격되어 장착된 2개의 커패시티브 커플러를 통해 진행파와 반사파를 각각 분리하여 측정함으로써 양방향 계측을 구현합니다.

구체적인 구현 방법

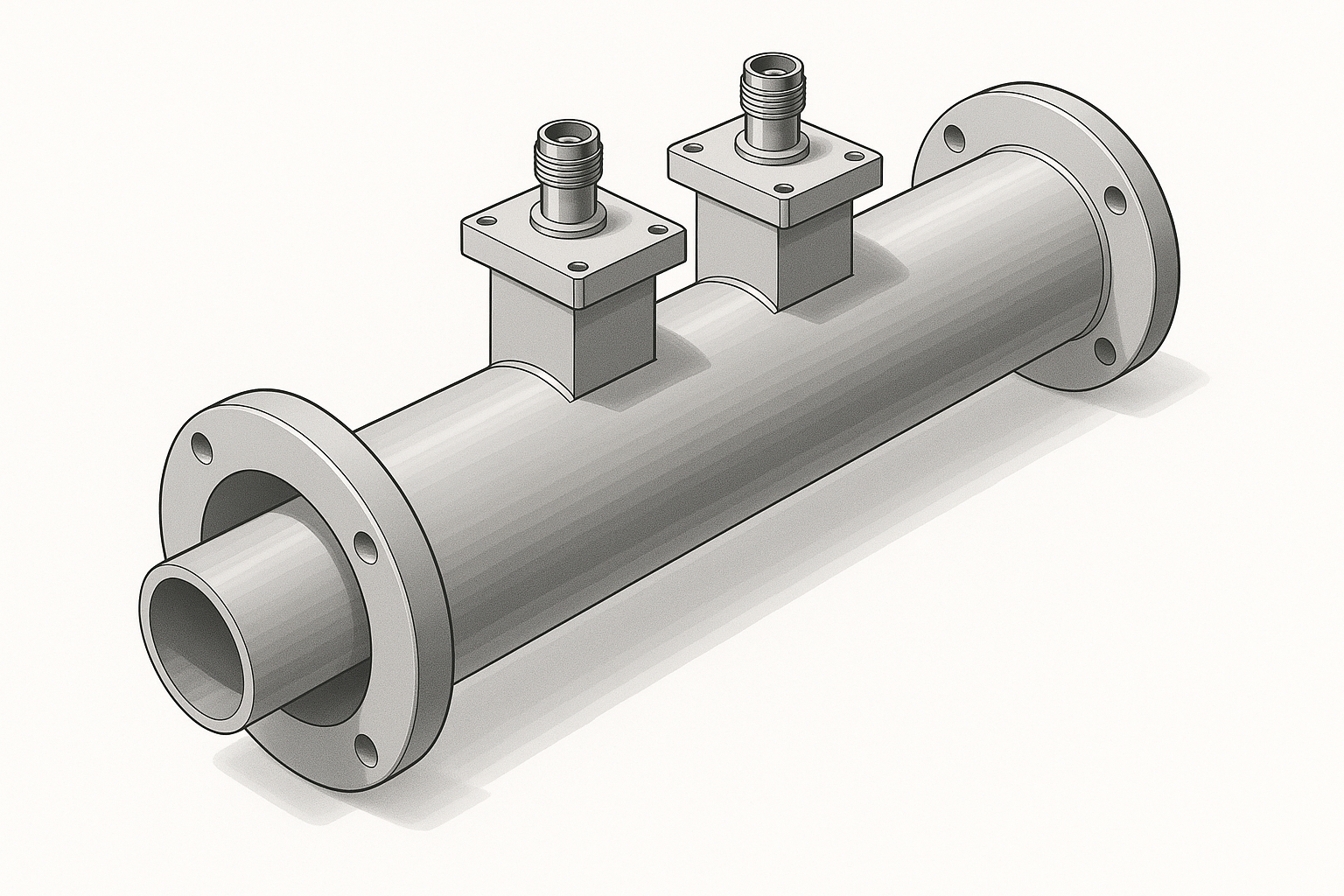

1. 내부 관: 중공(中空)의 원형 파이프 형태를 가진 도체관입니다.

2. 외부 관: 내부 관보다 직경이 크며, 동축을 이루는 중공 도체관입니다. 상부에는 커플러 장착을 위한 2개의 홀(Hole)이 가공되어 있습니다.

3. 제1 커패시티브 커플러: 첫 번째 홀에 장착되어 순방향(Forward)으로 진행하는 RF 파워를 계측합니다.

4. 제2 커패시티브 커플러: 두 번째 홀에 장착되어 역방향(Reverse)으로 반사되는 RF 파워를 계측합니다.

기술의 장점

• 양방향 측정: 하나의 장치로 순방향 RF 진행파와 역방향 RF 반사파를 모두 정밀하게 측정할 수 있습니다.

• 고출력 안정성: 20kW 연속파(CW) 수준의 고출력 환경에서도 동축 구조를 통해 공기 중 절연 파괴 현상을 효과적으로 방지합니다. (실험 시 내부 관 전기장 세기 최대 700-900 V/m 이하 유지)

• 광대역 특성: 차단 주파수가 없는 동축 구조의 TEM 모드를 사용하여, 350MHz 이하의 저주파수까지 넓은 대역에서 안정적으로 동작합니다.

• 향상된 격리도: 하나의 커플러에서 신호가 측정될 때 다른 커플러는 효과적으로 격리되어, 측정 간섭을 최소화합니다. (실험 결과 약 -20dB 우수한 격리도 확인)

실험 및 결과

실험의 목적

본 발명에서 제안하는 '광대역 고출력 동축 도파관용 양방향성 결합기'의 실제 성능을 검증하는 것을 목적으로 합니다. 전산 시뮬레이션 결과와 실제 측정값을 비교하여 커플링 및 격리 특성, 방향성 등을 평가하고 고출력 환경에서의 안정성을 최종 확인합니다.

실험 방법 및 과정

1. 전기장 세기 시뮬레이션: 전자기적 해석 도구를 사용하여 325MHz 기준 RF 파워 전송 시, 내부 관의 상부 및 하부 전기장 세기를 시뮬레이션합니다.

2. 전송 계수(S-parameter) 측정: 주요 동작 주파수(81.25MHz, 162.5MHz, 325MHz)에서 커플링 및 격리 특성을 실측합니다.

3. 결과 비교 분석: 시뮬레이션 데이터와 실측 데이터를 비교하여 제안된 결합기의 성능을 정량적으로 평가합니다.

4. 풀 파워(Full Power) 테스트: 실제 20kW 수준의 RF 파워를 인가하여 전송 특성을 측정하고 절연 파괴 발생 여부를 확인합니다.

실험 결과

실험 결과, 제안된 결합기는 시뮬레이션 예측과 실제 측정값이 매우 유사하게 나타났으며, 특히 격리도와 방향성에서 의미 있는 성능 향상을 확인했습니다. 또한, 고출력 테스트에서도 안정적인 동작을 보였습니다.

시뮬레이션 결과, 내부 관 상/하부의 전기장 세기는 800V/m 이하로 안정적으로 형성되어, 고출력 환경에서도 공기 중 절연파괴 현상에 대해 안전함을 입증했습니다.

활용 방안 및 기대효과

활용 방안

• 5G/6G 이동통신 기지국 및 중계기용 RF 모듈

• 반도체 및 디스플레이 제조 공정용 고출력 플라즈마 장비

• 의료용 MRI, 입자가속기 등 고정밀 고출력 RF 시스템

• 군사용 레이더 및 위성 통신 시스템

기대효과

• 고출력 RF 시스템 안정성 향상: 핵심 부품인 결합기의 신뢰성을 높여 전체 시스템의 안정적인 운영에 기여합니다.

• 정밀 계측을 통한 효율 증대: 순방향/역방향 파워를 정밀하게 측정하여 시스템의 전력 효율을 최적화하고 이상 상태를 사전에 감지할 수 있습니다.

• 장비 소형화 및 광대역화: 기존 도파관의 크기 한계를 극복하고 넓은 주파수 대역을 지원하여 차세대 통신 및 산업 장비 설계에 유연성을 제공합니다.

시장 동향

시장 규모 및 성장 전망

관련 RF 부품 시장은 5G 네트워크 확산, IoT 기기 증가 등으로 인해 지속적인 성장이 예상됩니다. 특히, 고주파·고출력을 요구하는 차세대 통신 및 산업 분야에서 본 기술과 같은 고성능 RF 부품의 중요성이 커지고 있습니다.

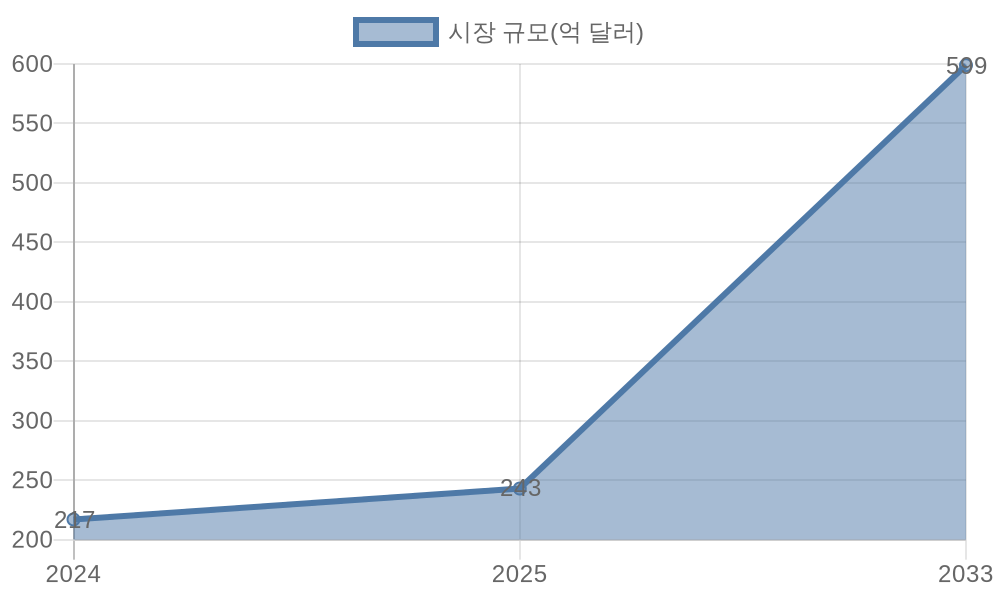

• 5G 기지국 RF 장치 시장: 2024년 217억 달러에서 2033년 약 599억 달러 규모로 성장할 전망입니다 (연평균 11.9%).

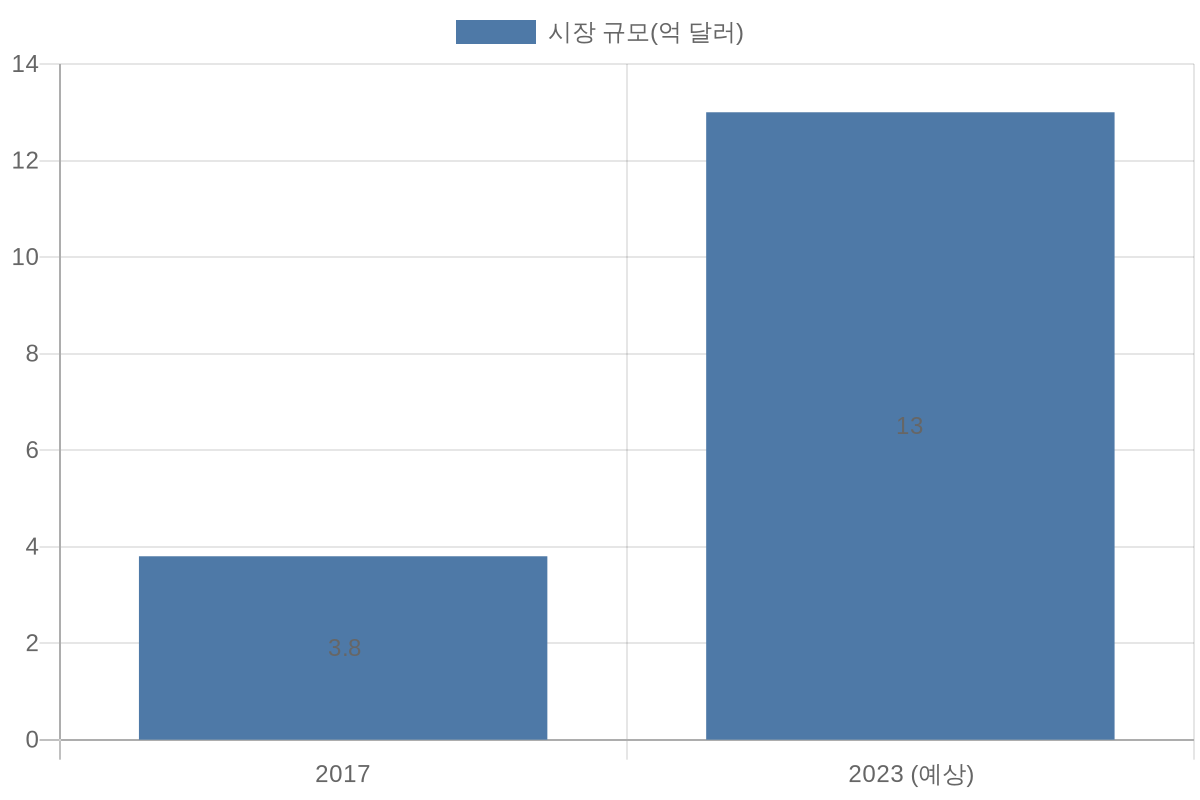

• GaN RF 소자 시장: 2023년 13억 달러 규모에 이르며 연평균 20% 이상의 높은 성장률을 보이고 있습니다.

• 밀리미터파 기술 시장: 2025년 45억 2,000만 달러에서 2031년 169억 3,000만 달러로 연평균 24.6%의 급격한 성장이 예측됩니다.

산업 동인 및 기회 요인

1. 5G 네트워크 고도화: 6GHz 이상 고주파 대역 및 대규모 MIMO(Massive MIMO) 기술 도입이 확산되면서, 고출력·고효율·소형화된 RF 부품 수요가 급증하고 있습니다.

2. 데이터 트래픽 증가: IoT, 고화질 비디오 스트리밍 서비스의 확대로 데이터 소비가 폭발적으로 증가함에 따라, 더 높은 대역폭을 지원하는 밀리미터파 기술의 중요성이 부각되고 있습니다.

3. 차세대 산업 분야 확대: 군사/레이더, 위성 통신, 반도체 공정 등 고출력 RF 기술이 필수적인 첨단 산업이 성장하면서 새로운 시장 기회가 창출되고 있습니다.

출처: Global Growth Insights, TechBiz Korea, GII, Mordor Intelligence
