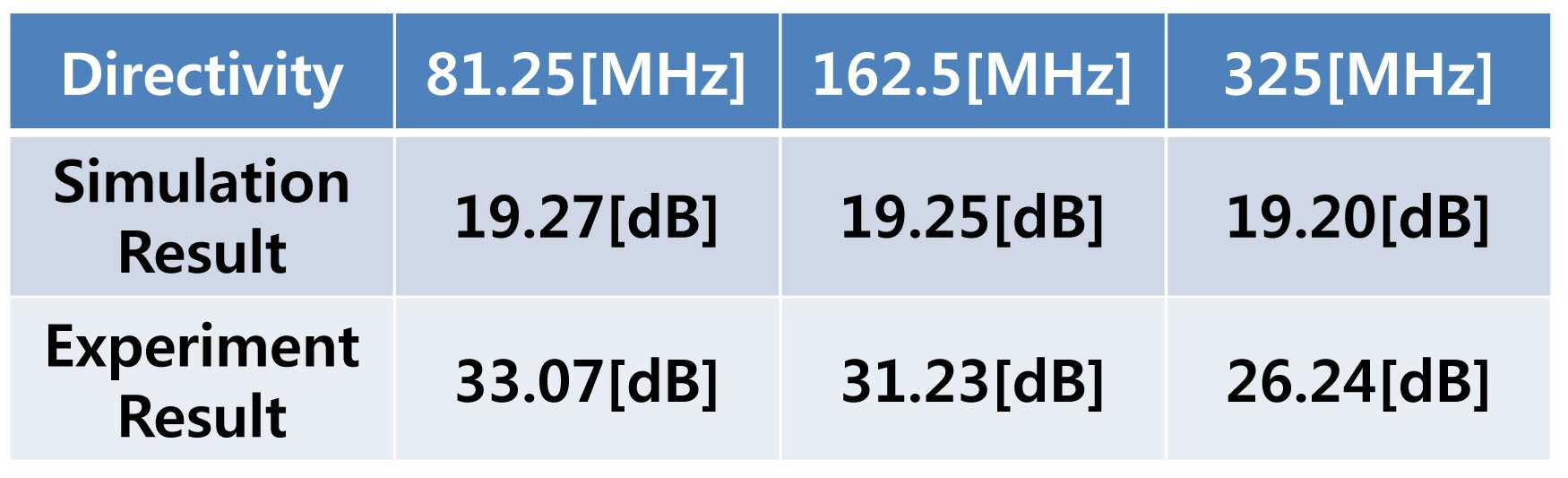

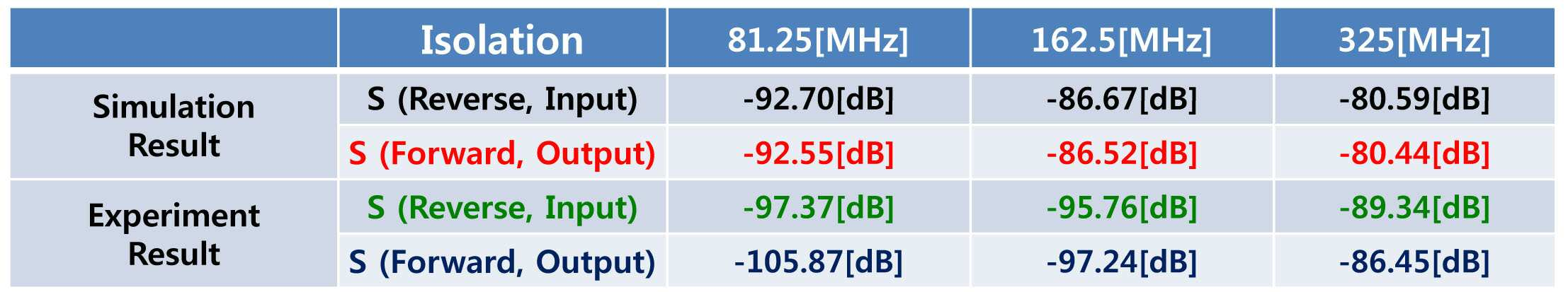

[특허 요약] 본 발명은 광대역 고출력 동축 도파관용 양방향성 결합기를 공개한다. 이 장치는 소정의 직경을 가진 중공의 내부 관; 상기 내부 관의 직경보다 큰 직경을 가지고, 상부에 상호 이격되어 위치하는 제1 및 제2 홀을 구비하며, 상기 내부 관과 동축형인 중공의 외부 관; 상기 제1 홀을 관통하여 장착되어 순방향 RF 진행파의 RF 파워 커플링 출력을 계측하는 제1 커패시티브 커플러; 및 상기 제2 홀을 관통하여 장착되어 역방향 RF 반사파의 RF 파워 커플링 출력을 계측하는 제2 커패시티브 커플러;를 구비하는 것을 특징으로 한다. 본 발명에 의할 경우, 순방향의 RF 진행파 및 역방향의 RF 반사파 모두를 측정할 수 있고, 고출력 환경에서도 도파관의 공기 중 절연파괴 현상을 방지할 수 있게 된다. 또한, 하나의 커패시티브 커플러에서만 커플링 출력이 되고, 나머지 커패시티브 커플러에서는 커플링 출력이 되지 않고 격리되어 격리도가 향상된다.

등록번호

20170050009

출원번호

1020150151002

출원인

기초과학연구원

키워드

waveguide, coupler, inner tube, high power, coaxial waveguide
