발명의 배경과 필요성

기술의 배경과 문제점

• 소형 모바일 기기, 전기 자동차 등 다양한 응용 분야에서 리튬 이온 전지 사용 요구가 증가함에 따라 전지 성능 최적화의 필요성이 대두되었습니다.

• 특히 대용량, 저가의 새로운 양극 및 음극 활물질 후보 물질에 대한 연구가 활발히 진행되고 있습니다.

• 그러나 일부 새로운 활물질은 충전 및 방전에 따른 상전이 특성과 전기화학적 성능 간의 관계가 명확히 규명되지 않아 성능 개선 및 상용화에 어려움이 있었습니다.

기술의 필요성

• 충전 및 방전 과정에서 전기화학 셀의 상전이 특성을 정밀하게 분석할 수 있는 인시츄(in-situ) X선 분석 장치가 필요합니다.

• 전압, 전류, 용량, 시간에 따른 재료의 상전이 특성을 정밀하게 분석하여 활물질의 실제 미세구조를 정확히 파악할 수 있는 분석 방법이 요구됩니다.

구현 방법

기술의 원리

• 본 발명은 일정 전위기, X선 분석 장치, 그리고 이 둘을 연동하는 컨트롤러로 구성된 인시츄 X선 분석 장치입니다.

• 컨트롤러는 일정 전위기로부터 셀의 전압, 전류 등의 정보를 받아 과전압 및 확산도 정보를 도출합니다.

• 도출된 정보를 바탕으로 최적의 지연 시간(delay time)을 결정한 후 X선 분석 장치에 분석 명령을 내립니다.

• 이를 통해 전기화학 셀이 준-평형 상태(quasi-equilibrium state)에 도달했을 때 X선 회절 분석을 수행하여 분석의 정확도를 획기적으로 높입니다.

구체적인 구현 방법

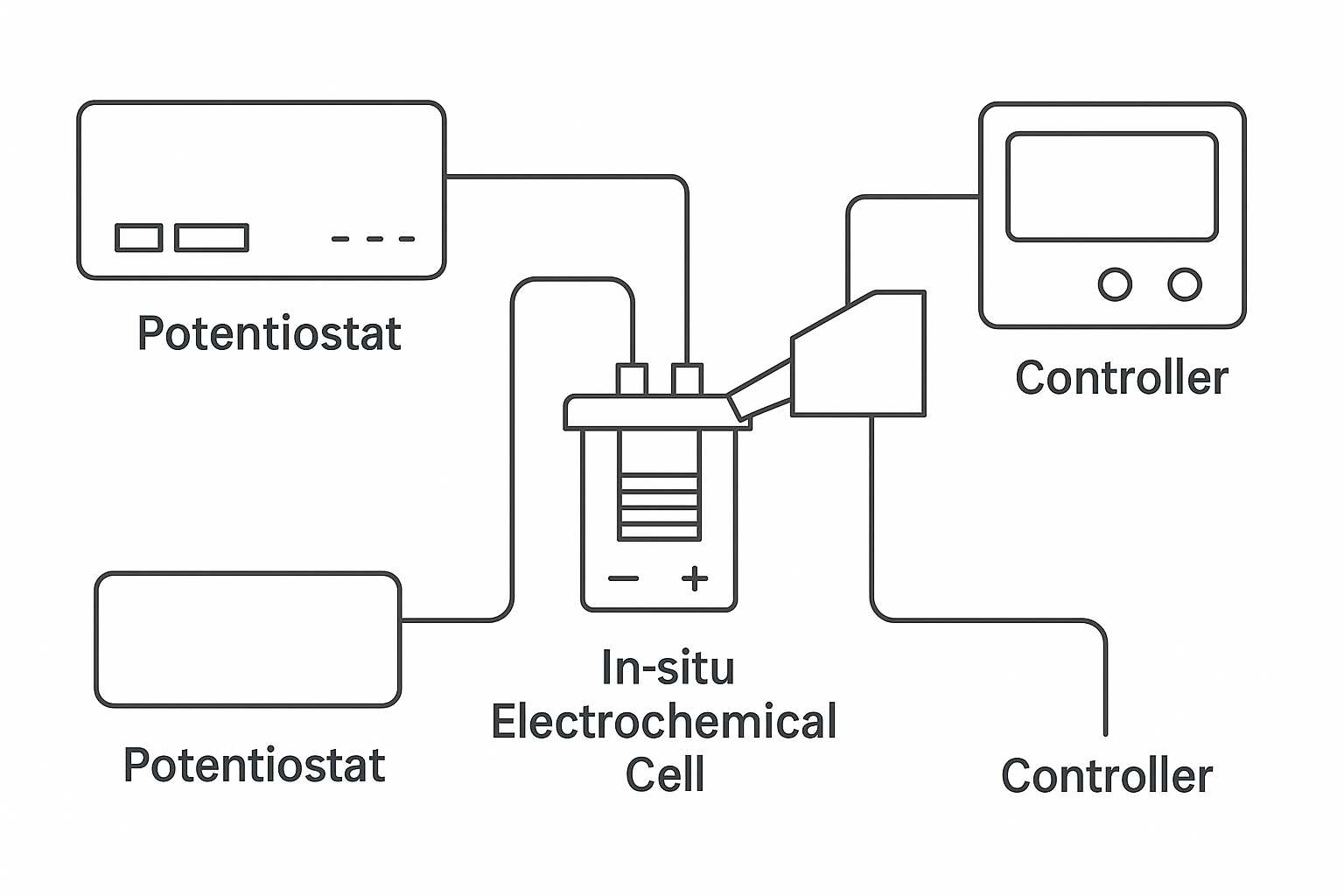

본 발명의 인시츄 X선 분석 장치는 아래 그림과 같이 일정 전위기, X선 분석 장치, 컨트롤러, 그리고 분석 대상인 인시츄 전기화학 셀로 구성됩니다.

1. 정보 획득: 일정 전위기가 인시츄 전기화학 셀의 용량, 전압, 전류, 시간 정보를 얻어 컨트롤러로 전송합니다.

2. 정보 도출: 컨트롤러는 전송받은 정보를 기반으로 각 상태의 과전압(overpotential) 및 확산도(diffusivity) 정보를 도출합니다.

3. 지연 시간 결정: 컨트롤러는 과전압과 확산도 정보에 기초하여, 셀이 안정된 상태에 도달할 때까지의 지연 시간을 결정합니다. 이 시간은 과전압 및 확산도가 특정 임계값보다 낮아질 때까지의 시간으로 설정될 수 있습니다.

4. 명령 신호 제공: 결정된 지연 시간이 경과한 후, 컨트롤러는 X선 분석 장치에 분석 시작 명령 신호를 보냅니다.

5. X선 회절 패턴 획득: 명령을 받은 X선 분석 장치는 셀에 X선을 조사하여 회절 패턴을 얻습니다.

6. 과정 반복: 이러한 단위 충전/방전 스텝을 수십에서 수백 회 반복하여 전체 충·방전 과정에 대한 데이터를 정밀하게 수집합니다.

기술의 장점

• 분석 정확도 향상: 반응 속도가 느린 활물질도 준-평형 상태에서 분석하므로, 활물질의 실제 미세구조를 정밀하게 파악할 수 있습니다.

• 정밀한 데이터 매칭: 전기화학적 데이터(용량, 전압)와 X선 회절 패턴(미세구조) 간의 정확한 상호 연관 관계 분석이 가능합니다.

• 과전압 문제 해결: 과전압이 높은 활물질의 경우, 외부 측정 전압과 실제 내부 전압의 차이가 커 분석 오차가 발생할 수 있습니다. 본 기술은 지연 시간을 통해 이 문제를 해결하여 신뢰도 높은 데이터를 제공합니다.

실험 및 결과

실험의 목적

본 연구의 목적은 기존 방법으로는 명확한 규명이 어려웠던 올리빈계 양극 활물질인 LiMn0.8Fe0.2PO4 메조크리스탈의 반응 속도 및 상전이 특성을 명확하게 매칭하고 분석하여, 차세대 양극 활물질의 성능 개선 및 상용화를 위한 기반을 마련하는 것입니다.

실험 방법 및 과정

1. LiMn0.8Fe0.2PO4를 양극 활물질로, 리튬 금속을 음극 활물질로 사용하여 인시츄 전기화학 셀을 제작했습니다.

2. 3V부터 4.4V까지 약 100회의 단위 충전 스텝을 수행했습니다.

3. 각 단위 스텝은 30분간 0.01C의 전류를 인가하는 단계와 30분간 전류를 멈추고 유지하는 단계로 구성되었습니다.

4. 전류 정지 단계(지연 시간)가 완료된 후 X선 회절 분석을 수행하여 데이터를 획득했습니다.

실험 결과

본 분석 방법을 통해 LiMn0.8Fe0.2PO4 양극 활물질의 충·방전 과정에서 일어나는 복잡한 상전이 메커니즘을 성공적으로 규명했습니다. 주요 결과는 아래 표와 같습니다.

특히 과전압과 Li+ 확산도의 관계, 그리고 충전과 방전 시의 비대칭적 반응 경로는 본 기술의 정밀 분석 능력을 통해 명확히 밝혀낼 수 있었습니다.

• 과전압 및 확산도 분석: 과전압의 변화는 주로 Li+ 확산도의 변화에 기인하며, 두 값은 서로 반대되는 경향을 보였습니다. 이는 Li+ 확산도가 느려지는 구간에서 과전압이 증가함을 의미합니다.

• 비대칭 반응 경로 규명: 충전(탈리튬화) 시에는 '도미노-캐스케이드 모델'을, 방전(리튬화) 시에는 '코어-쉘 모델'을 따르는 서로 다른 반응 경로를 가짐을 확인했습니다. 이는 충전 시 Fe 이온이 핵생성 향상제로 작용하여 반응을 가속화하지만, 방전 시에는 그러한 향상제가 없기 때문입니다.

아래 차트는 충전 중 과전압과 Li+ 확산도의 관계 및 충/방전 시의 반응 경로 차이를 시각적으로 보여줍니다.

활용 방안 및 기대효과

활용 방안

• 차세대 전지 소재 개발: 성능이 규명되지 않은 새로운 양극 및 음극 활물질의 전기화학적 특성과 상전이 메커니즘을 정밀 분석하는 데 활용될 수 있습니다.

• 배터리 성능 최적화: 전기차, ESS 등 특정 용도에 맞는 배터리 성능을 최적화하고 수명을 예측하는 연구에 적용할 수 있습니다.

• 품질 관리 및 분석 서비스: 배터리 제조업체의 소재 품질 관리 및 고도 분석 서비스에 활용하여 높은 부가가치를 창출할 수 있습니다.

기대효과

• 기술 경쟁력 확보: 차세대 배터리 소재 개발 시간을 단축하고 연구개발 효율을 극대화하여 글로벌 기술 경쟁에서 우위를 점할 수 있습니다.

• 상용화 촉진: 신규 소재의 불확실성을 해소하고 성능을 객관적으로 입증함으로써 상용화를 앞당기는 데 기여할 수 있습니다.

• 산업 생태계 기여: 정밀 분석 플랫폼을 통해 국내 배터리 소재, 부품, 장비 산업의 동반 성장을 이끌고 관련 산업 생태계를 강화할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

전기차(EV) 및 에너지 저장 시스템(ESS) 시장의 폭발적인 성장은 배터리 분석 및 테스트 장비 시장의 주요 동력입니다. 특히 배터리 안전과 효율성에 대한 요구가 높아지면서, 실시간 정밀 분석 기술의 중요성은 더욱 커지고 있습니다.

• 글로벌 배터리 테스트 장비 시장은 전기차 보급 확대 및 엄격한 안전 규범으로 인해 꾸준히 성장하고 있습니다. (출처: fortunebusinessinsights.com)

• 특히 북미 ESS 시장은 2024년 1,067억 달러에서 2032년 2,635억 달러 규모로 크게 성장할 것으로 전망되어, 관련 분석 장비 수요 또한 급증할 것으로 예상됩니다. (출처: alphasquare.co.kr)

• AI 기반 배터리 관리 시스템(BMS)은 배터리 수명을 30% 연장하고 화재 위험을 70%까지 줄이는 등 시장의 혁신을 주도하고 있으며, 이는 실시간 데이터 분석 기술의 중요성을 부각시킵니다. (출처: large-battery.com)

주요 플레이어 및 경쟁 환경

배터리 테스트 및 분석 장비 시장은 기술 집약적이며, 정확하고 신뢰할 수 있는 데이터 제공 능력이 핵심 경쟁력입니다. 아시아 태평양 지역이 시장을 주도하고 있으며, 다수의 플레이어들이 기술 혁신을 위해 경쟁하고 있습니다.

산업 동인 및 기회 요인

1. 전기차 시장 확대: 친환경 모빌리티로의 전환은 배터리 테스트 및 분석 솔루션에 대한 수요를 폭발적으로 증가시키는 가장 큰 동인입니다.

2. 배터리 안전성 및 신뢰성 요구 증대: 배터리 화재 예방 및 성능 유지를 위한 실시간 모니터링 및 정밀 분석 기술의 중요성이 부각되고 있습니다.

3. 차세대 배터리 개발 경쟁: 전고체 전지, 리튬-황 전지 등 차세대 배터리 연구가 활발해지면서, 새로운 소재의 특성을 정확히 분석할 수 있는 고도화된 장비의 필요성이 커지고 있습니다.

4. 자원 순환 경제 및 ESG 경영: 폐배터리 재활용 및 원료 확보를 위한 분석 기술, 친환경 배터리 솔루션 개발 등 ESG 경영 트렌드가 새로운 시장 기회를 창출하고 있습니다.
