차세대 리튬-황 배터리 수명 늘리는 전극 개발

발명의 배경과 필요성

기술의 배경과 문제점

기존 리튬 이온 배터리는 높은 에너지 밀도로 널리 사용되고 있지만, 결정 구조의 한계로 인해 용량 증대에 한계에 도달했습니다. 이에 대한 대안으로 리튬-황 배터리가 주목받고 있으나, 상용화에는 다음과 같은 문제점들이 있었습니다.

• 부피 팽창: 충방전 과정에서 황의 부피가 약 80% 팽창하여 전극 구조의 안정성을 저해합니다.
• 낮은 전기 전도도: 활물질인 황과 방전 생성물인 리튬 설파이드(Li2S)의 전기 전도도가 매우 낮아 배터리 성능 저하의 원인이 됩니다.
• 폴리설파이드-셔틀 현상: 중간 생성물인 폴리설파이드가 전해액에 녹아 양극과 음극 사이를 오가며 활물질의 비가역적 손실을 유발하고, 배터리 효율과 수명을 급격히 감소시킵니다.

기술의 필요성

• 기존 리튬-황 배터리의 기술적 한계를 극복하고 상용화를 앞당길 수 있는 새로운 전극 소재 개발이 시급합니다.
• 특히, 폴리설파이드-셔틀 현상을 효과적으로 억제하여 배터리의 사이클 안정성과 수명을 획기적으로 개선할 수 있는 솔루션이 필요합니다.
• 전극의 전기 전도도를 높여 높은 전류 밀도에서도 우수한 충방전 성능을 유지할 수 있는 고성능 전극 구조 설계가 요구됩니다.

구현 방법

기술의 원리

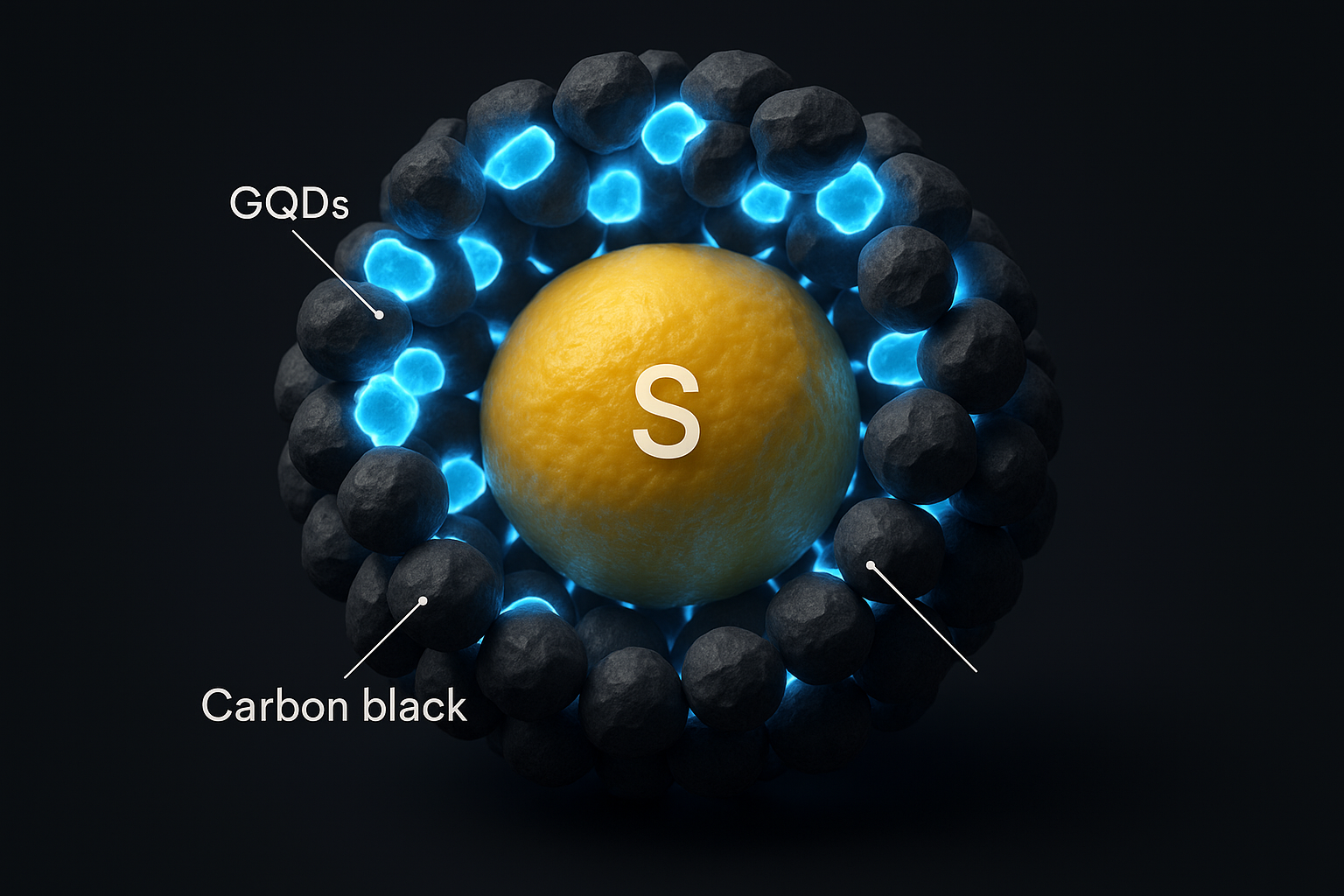

본 기술은 독창적인 코어-쉘(Core-Shell) 구조의 전극 물질을 통해 기존 리튬-황 배터리의 문제점을 해결합니다. 전극 물질은 황 입자를 감싸는 코어와, 그래핀 양자점 및 카본 블랙 입자로 구성된 쉘로 이루어져 있습니다.

• 코어(Core): 리튬 이온과 반응하는 활물질인 황(S) 입자로 구성됩니다.
• 쉘(Shell): 나노미터 크기의 그래핀 양자점(GQD)과 도전제인 카본 블랙(Carbon Black) 입자가 황 코어를 감싸는 구조입니다.
• 핵심 메커니즘: 그래핀 양자점의 산소-풍부 기능기가 황 입자 표면과 강력한 탄소-황(C-S) 결합을 형성합니다. 이를 통해 폴리설파이드가 전해액으로 녹아 나오는 것을 물리적, 화학적으로 차단하여 '폴리설파이드-셔틀 현상'을 효과적으로 억제합니다.

구체적인 구현 방법

코어-쉘 구조의 그래핀 양자점-황/카본 블랙 복합체는 다음과 같은 단계로 제조됩니다.

1. 그래핀 양자점 합성: 탄소 섬유를 황산과 질산 혼합 용액으로 산화 박리하여 평균 크기 약 4.11nm의 그래핀 양자점(GQD)을 합성합니다.
2. 그래핀 양자점-황 복합체 제조: 티오황산나트륨을 이용해 생성된 황 분말 용액에 계면활성제(Triton X-100)와 합성된 그래핀 양자점을 첨가하고 교반하여 그래핀 양자점이 황 입자를 코팅한 복합체를 만듭니다.
3. 최종 복합체 형성: 위 용액에 카본 블랙 현탁액을 추가로 첨가하고 교반하여, 그래핀 양자점-황 입자를 카본 블랙이 다시 감싸는 최종적인 코어-쉘 구조의 '그래핀 양자점-황/카본 블랙(GQDs-S/CB)' 복합체를 완성합니다.

기술의 장점

• 우수한 사이클 안정성: 그래핀 양자점 쉘이 폴리설파이드 용출을 막아, 100회 충방전 후에도 초기 용량의 높은 수준을 유지합니다.
• 향상된 전기 전도도: 그래핀 양자점과 카본 블랙이 형성하는 전도성 네트워크가 전자의 이동 경로를 단축시켜 배터리의 전기화학적 동력학을 개선합니다.
• 높은 황 이용률: 활물질 손실을 최소화하고 완전한 황-설파이드 환원 반응을 유도하여, 높은 전류 밀도에서도 높은 용량을 발현합니다.
• 구조적 안정성: 나노미터 크기의 그래핀 양자점이 마이크론 크기의 황 입자를 효과적으로 감싸 구조적 무결성을 확보하고, 충방전 시 부피 변화에 안정적으로 대응합니다.

실험 및 결과

실험의 목적

본 연구에서는 그래핀 양자점을 도입한 코어-쉘 구조의 '그래핀 양자점-황/카본 블랙(GQDs-S/CB)' 복합체를 리튬-황 배터리의 양극 활물질로 적용하고, 기존의 '황/카본 블랙(S/CB)' 복합체와 비교하여 전기화학적 성능 개선 효과를 검증하는 것을 목적으로 합니다.

실험 방법 및 과정

1. 전극 제조: 활물질(GQDs-S/CB 또는 S/CB) 60wt%, 도전제(카본 블랙) 20wt%, 바인더(PVDF) 20wt%를 혼합하여 슬러리를 제조한 후 알루미늄 호일에 도포하여 양극을 제작합니다.
2. 코인 셀 조립: 제작된 양극, 리튬 금속 음극, 분리막, 그리고 LiTFSI 및 LiNO3가 포함된 전해액을 사용하여 2032 타입 코인 셀을 조립합니다.
3. 성능 측정: 배터리 사이클러를 이용하여 1.5V ~ 3.0V 전압 범위에서 충방전 사이클링 성능 및 방전 속도에 따른 성능(Rate Capability)을 측정하고 비교 분석합니다.

실험 결과

사이클링 성능 평가 결과, 그래핀 양자점을 도입한 전극은 월등한 성능 안정성을 보였습니다. 0.5C의 전류 밀도에서 100회의 충방전 사이클을 진행한 후, GQDs-S/CB 전극은 약 1000 mAh/g의 높은 방전 용량을 유지한 반면, 기존 S/CB 전극은 459.6 mAh/g에 그쳤습니다. 이는 그래핀 양자점이 폴리설파이드의 손실을 효과적으로 억제하여 수명을 크게 향상시켰음을 의미합니다.

또한, 다양한 방전 속도에 따른 성능 평가에서도 본 기술의 우수성이 확인되었습니다. 특히 10C의 매우 빠른 방전 속도에서도 GQDs-S/CB 전극은 540.17 mAh/g의 용량을 기록하며, 기존 전극(120.35 mAh/g) 대비 4배 이상의 뛰어난 고속 충방전 특성을 나타냈습니다.

방전 속도에 따른 성능 비교

활용 방안 및 기대효과

활용 방안

• 고성능 리튬-황(Li-S) 배터리의 양극 활물질로 직접 활용될 수 있습니다.
• 나트륨-황(Na-S) 배터리 등 다른 금속-황 배터리 시스템에도 동일한 원리를 적용하여 성능을 개선할 수 있습니다.
• 전기차(EV), 에너지 저장 장치(ESS), 도심 항공 모빌리티(UAM), 드론 등 높은 에너지 밀도와 경량화가 요구되는 다양한 분야에 적용 가능합니다.
• 그래핀 양자점의 기능기 최적화 기술은 리튬-황 배터리 외 다양한 에너지 저장 장치의 전극 소재 개발에 응용될 수 있습니다.

기대효과

• 기술적 돌파구 제공: 리튬-황 배터리 상용화의 가장 큰 걸림돌이었던 수명 저하 문제를 해결하여 차세대 에너지 저장 시스템 시장을 선도할 수 있습니다.
• 에너지 밀도 향상: 기존 리튬 이온 배터리 대비 높은 에너지 밀도를 구현하여 전기차의 주행거리를 획기적으로 늘리고 전자기기의 사용 시간을 증대시킬 수 있습니다.
• 비용 절감 및 친환경: 코발트, 니켈 등 고가의 희소금속을 사용하지 않고 저렴하고 풍부한 황을 주원료로 사용하여 배터리 제조 비용을 낮추고 친환경성을 확보할 수 있습니다.

시장 동향

시장 규모 및 성장 전망

리튬-황 배터리 시장은 아직 초기 단계이지만, 폭발적인 성장 잠재력을 지니고 있습니다. 한 분석에 따르면, 세계 리튬-황 전지 시장은 2023년 3,197만 달러에서 연평균 45.6%의 높은 성장률을 보이며 2028년에는 2억 915만 달러에 이를 것으로 전망됩니다(출처). 기술 성숙도와 양산 체계가 갖춰지는 2028년 이후에는 시장 성장이 더욱 가속화될 것으로 예상됩니다.

• 국내 시장 규모는 2023년 160만 달러에서 연평균 46.9% 성장하여 2028년 1,096만 달러에 도달할 것으로 예상됩니다.
• 2028년 기준 분야별 시장은 항공 우주 분야가 1억 4,923만 달러로 가장 큰 비중을 차지하고, 자동차 및 운송 분야가 3,893만 달러로 뒤를 이을 전망입니다.

주요 플레이어 및 경쟁 환경

전 세계적으로 리튬-황 배터리 상용화를 위한 경쟁이 치열해지고 있습니다. 주요 기업들은 2027~2028년 상용화를 목표로 기술 개발 및 생산 라인 확보에 나서고 있습니다.

차세대 리튬-황 배터리 시장 주요 기업 및 동향

산업 동인 및 기회 요인

1. EV 및 ESS 시장의 급성장: 탄소 중립 정책에 따른 전기차(EV)와 에너지 저장 장치(ESS) 보급 확대로 고성능 배터리 수요가 폭발적으로 증가하고 있습니다.
2. 항공우주 및 드론 분야 수요: 경량화와 고에너지 밀도가 필수적인 항공우주, 무인기(드론), 도심항공교통(UAM) 분야가 리튬-황 배터리의 초기 시장 성장을 견인하고 있습니다.
3. 정부 정책 및 투자 확대: 한국의 'K-배터리 발전 전략', 미국의 보조금 지원 등 각국 정부가 차세대 배터리 기술 개발 및 보급을 위한 정책적 지원을 아끼지 않고 있습니다(출처).
4. 나노 소재 기술 발전: 그래핀 양자점과 같은 나노 소재 기술의 발전이 리튬-황 배터리의 안정성과 수명을 향상시켜 상용화 가능성을 높이고 있습니다.
