기존 태양전지의 효율 및 제조 비용 한계를 극복하기 위해 혁신적인 '3차원 핫전자 에너지 소자'가 개발되었습니다. 본 기술은 나노튜브 위에 금속 박막층을 3차원적으로 증착하여 활성 영역을 극대화하고, 표면 플라즈몬 공명(SPR)을 통해 핫전자 생성을 대폭 증폭시킵니다. 이를 통해 빛 에너지를 전기 에너지로 전환하는 효율을 기존 1차원, 2차원 소자 대비 획기적으로 향상시킬 수 있습니다. 차세대 에너지 소자 분야의 새로운 지평을 열 본 기술을 통해 지속 가능한 에너지 미래에 기여합니다.
| 기술 분야 | 핫전자 에너지 소자 |
| 판매 유형 | 자체 판매 |
| 판매 상태 | 판매 중 |
| 기술명 | |
| 3차원 핫전자 에너지 소자 | |
| 기관명 | |
| 기초과학연구원, 한국과학기술원 | |
| 대표 연구자 | 공동연구자 |
| 박정영 | - |
| 출원번호 | 등록번호 |
| 1020170167751 | 1024671330000 |
| 권리구분 | 출원일 |
| 특허 | 2017.12.07 |
| 중요 키워드 | |
TiO2 나노소재금속 박막층태양전지 효율쇼트키 다이오드핫전자 에너지 소자에너지 전환광흡수율 증대광전류 발생신재생 에너지3차원 나노튜브반도체 소자표면 플라즈몬나노기술 응용전기에너지 변환차세대 태양광전자부품반도체제조반도체소자신재생에너지나노구조나노응용 | |
현재 상용화된 태양전지는 pn 접합의 광전 효과를 이용하며, 효율은 약 11% 수준입니다.
고순도 실리콘과 공정 기술 개발을 통해 효율을 향상시킬 수 있지만, 이는 제조 비용 증가로 이어지는 문제점이 있습니다.
최근 실리콘 수요 급증으로 인해 에너지당 제조 비용이 계속 증가하고 있습니다.
기존 태양전지의 비용 및 효율 한계를 극복할 수 있는 차세대 태양전지 기술에 대한 연구 개발 필요성이 높아지고 있습니다.
본 발명은 기존 1, 2차원 구조보다 에너지 전환 효율이 뛰어난 3차원 구조의 핫전자 에너지 소자를 개발하여 이러한 문제를 해결하고자 합니다.

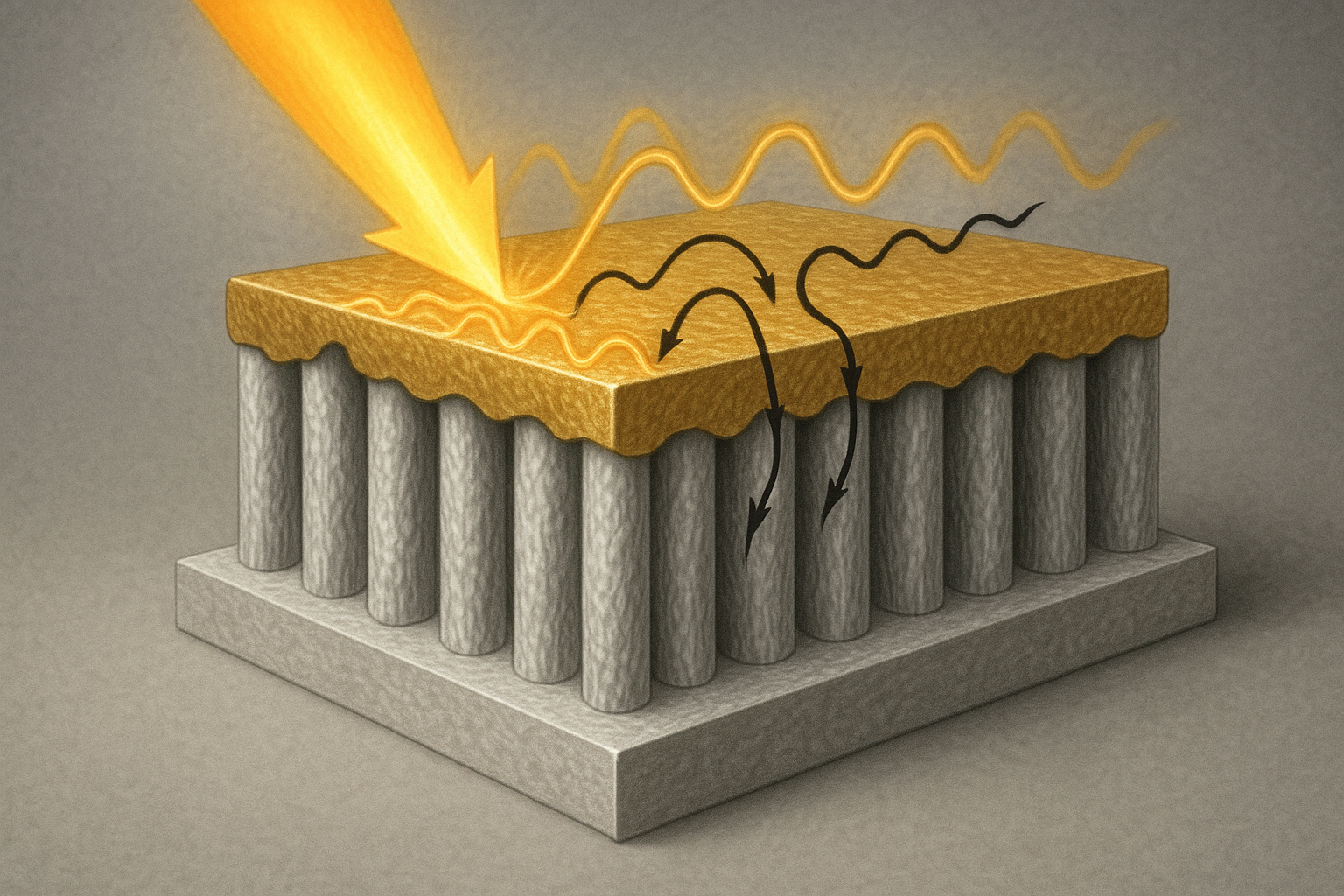

본 발명은 나노튜브와 그 위에 증착된 금속 박막층으로 구성된 3차원 쇼트키 다이오드 구조입니다.
금속 박막층 표면에서 표면 플라즈몬 공명(SPR)에 의해 '핫전자'가 발생합니다.
생성된 핫전자가 쇼트키 에너지 장벽을 넘어 이동하면서 광에너지가 전기에너지로 변환됩니다.
기판: n-type 실리콘 웨이퍼 등 다양한 재질의 기판을 사용합니다.
나노튜브: 기판 위에 수직 방향으로 TiO2, ZnO 등의 나노튜브(직경 40~120nm)를 형성합니다.
전극: 나노튜브와 연결되는 제1 전극과, 이와 분리된 제2 전극을 기판 위에 형성합니다.
금속 박막층: Au(금), Ag(은), Pt(백금) 등의 박막층(두께 20~50nm)을 증착하여 나노튜브와 제2 전극을 연결합니다.

3차원 나노튜브 구조로 인해 1, 2차원 구조 대비 활성 영역이 확대되어 더 많은 핫전자를 생성할 수 있습니다.
표면 플라즈몬 공명(SPR) 효과로 광흡수율이 높아져 에너지 전환 효율이 매우 우수합니다.
나노튜브 제조 시 인가 전압을 조절하는 간단한 방법으로 다이오드의 광학적 특성을 제어할 수 있습니다.
본 실험의 목적은 제작된 3차원 쇼트키 다이오드에서 핫전자에 의한 전기적 에너지 생성을 확인하고, 금속 박막층의 종류(Au, Ag) 및 나노튜브 직경 차이에 따른 광전류 발생 특성을 비교 분석하는 것입니다.
결정질 n-type TiO2 나노튜브 제작: 티타늄(Ti)을 증착한 실리콘 웨이퍼를 30V와 50V 전압 조건에서 각각 양극산화하여 직경이 다른 비정질 나노튜브를 제작한 후, 450℃에서 열처리하여 결정화합니다.
3차원 쇼트키 다이오드 제작: 제작된 TiO2 나노튜브 위에 전자빔 증착법으로 전극(Ti/Au)과 금속 박막층(Au 또는 Ag)을 순차적으로 형성합니다.
광전류 측정: 완성된 다이오드 소자에 텅스텐-할로겐 램프를 조사하여 발생하는 광전류를 측정하고 각 소자의 성능을 비교합니다.
실험 결과, 금속 박막층의 종류와 나노튜브의 직경에 따라 광전류 특성이 뚜렷한 차이를 보였습니다. 특히 Au/TiO2 다이오드에서는 나노튜브 직경이 작을수록, Ag/TiO2 다이오드에서는 직경이 클수록 높은 광전류가 관찰되었습니다. 이는 국부 표면 플라즈몬 공명(LSPR) 효과가 소자의 성능에 미치는 영향을 입증합니다.
3차원 핫전자 에너지 소자 실험 결과 요약
금속 박막층 | 제조 전압 | 나노튜브 직경 (평균) | 광전류 비교 결과 | 주요 특징 |
|---|---|---|---|---|
Au | 30V | 52nm | 기준 값 | 직경이 작을수록 광전류 높음 (50V 대비 2.5배) |
Au | 50V | 105nm | 30V 소자 대비 1/2.5배 | - |
Ag | 30V | 52nm | Au/30V 소자 대비 1/18배 | 직경이 클수록 광전류 높음 (50V 소자 대비 1/1.4배) |
Ag | 50V | 105nm | Ag/30V 소자 대비 1.4배 | - |
주요 결과로, 30V에서 제작된 Au/TiO2 다이오드의 광전류가 50V에서 제작된 것보다 2.5배 높게 나타났습니다. 반면 Ag/TiO2 다이오드에서는 50V에서 제작된 소자의 광전류가 30V 소자보다 1.4배 높았습니다. 또한, 동일 조건에서 Au 기반 다이오드가 Ag 기반 다이오드보다 월등히 높은 광전류(최대 18배)를 생성하는 것을 확인했습니다.
고효율 차세대 태양전지 개발 및 상용화
높은 광-전기 변환 효율이 요구되는 다양한 에너지 하베스팅 장치에 적용
플라즈몬 기반의 고감도 센서 및 광검출기 플랫폼으로 활용
기존 실리콘 태양전지의 효율 및 비용 한계를 극복할 수 있는 새로운 기술 대안 제시
3차원 나노구조를 통한 고효율 에너지 변환 기술의 새로운 가능성 입증
비용 효율적인 차세대 에너지 소자 개발 및 관련 산업 생태계 활성화에 기여

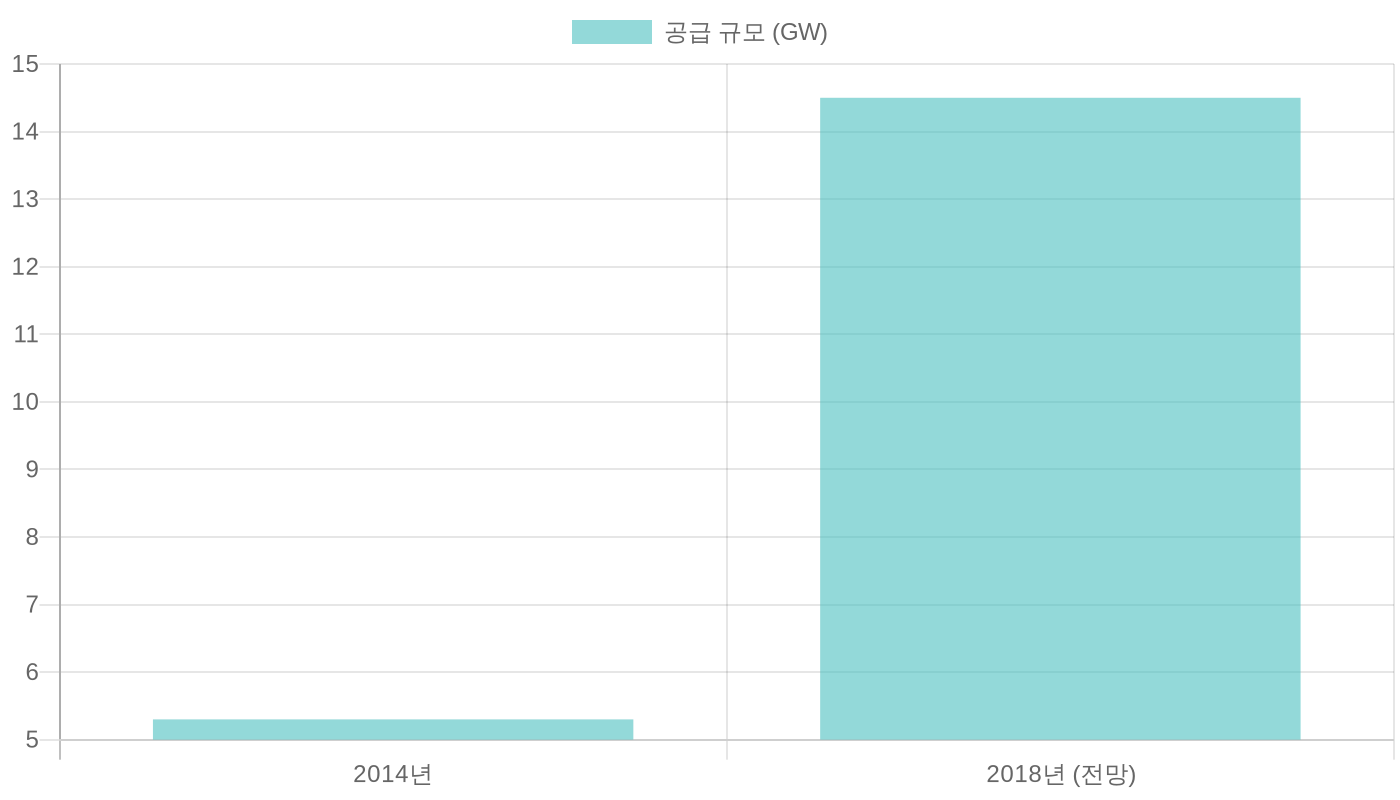

'핫전자 에너지 소자'에 대한 직접적인 시장 데이터는 제한적이나, 관련 기술인 박막 태양전지 시장은 꾸준한 성장이 전망됩니다. NPT Solarbuzz는 박막 태양전지 공급이 2014년 5.3GW에서 2018년 약 3배 증가한 14.5GW에 이를 것으로 예측했습니다.

국제에너지기구(IEA)는 2050년에 태양광이 지구 전체 에너지의 50%를 담당할 것으로 예측하며 장기적인 성장 가능성을 시사했습니다.
아시아 시장이 글로벌 신규 시장의 60%를 차지하며 성장을 주도하고 있으며, BIPV(건물일체형태양광), VIPV(차량일체형태양광) 등 다양한 응용 분야로 시장이 확대될 전망입니다.
고효율/저비용 기술 수요: 기존 태양전지의 한계를 극복하고 가격 경쟁력을 확보하기 위한 차세대 기술에 대한 요구가 시장의 주요 동인입니다.
나노 및 플라즈몬 기술 발전: 나노구조와 플라즈모닉스를 이용한 광흡수 증진 및 전하 포획 극대화 연구는 차세대 태양전지 개발의 핵심 기회 요인으로 작용합니다. (출처: 한국물리학회 로드맵)
에너지 전환 정책: 전 세계적인 탄소 중립 및 에너지 전환 정책은 태양광 산업의 지속적인 성장을 뒷받침하며, 혁신 기술에 대한 투자를 촉진합니다. (출처: 한국산업기술평가관리원 보고서)
