발명의 배경과 필요성

기술의 배경과 문제점

• 나노입자의 성장은 핵 생성, 성장, 유착, 숙성 등 여러 독특하고 복잡한 메커니즘을 포함합니다.

• 성장 메커니즘을 포괄적으로 이해하기 위해서는 개별 성장 궤도와 앙상블 평균 동역학의 두 가지 측면에서 실험적 조사가 필요합니다.

• 기존의 액상 투과 전자 현미경(TEM)은 나노입자의 성장을 직접 관찰할 수 있지만, 제한된 수의 성장 궤도만 분석할 수 있는 한계가 있었습니다.

기술의 필요성

• 기존 방법의 한계를 극복하고 대량의 데이터를 빠르고 체계적으로 분석하여 통계적 유의성을 확보할 필요가 있습니다.

• 복잡한 전자현미경 이미지로부터 정확하고 효과적인 정보를 추출하는 새로운 분석 방법이 요구됩니다.

• 수작업 분석에 의존하던 기존 방식에서 벗어나, 분석 과정을 자동화하여 투과전자현미경 측정의 전반적인 효용성을 증대시킬 필요성이 대두되었습니다.

구현 방법

기술의 원리

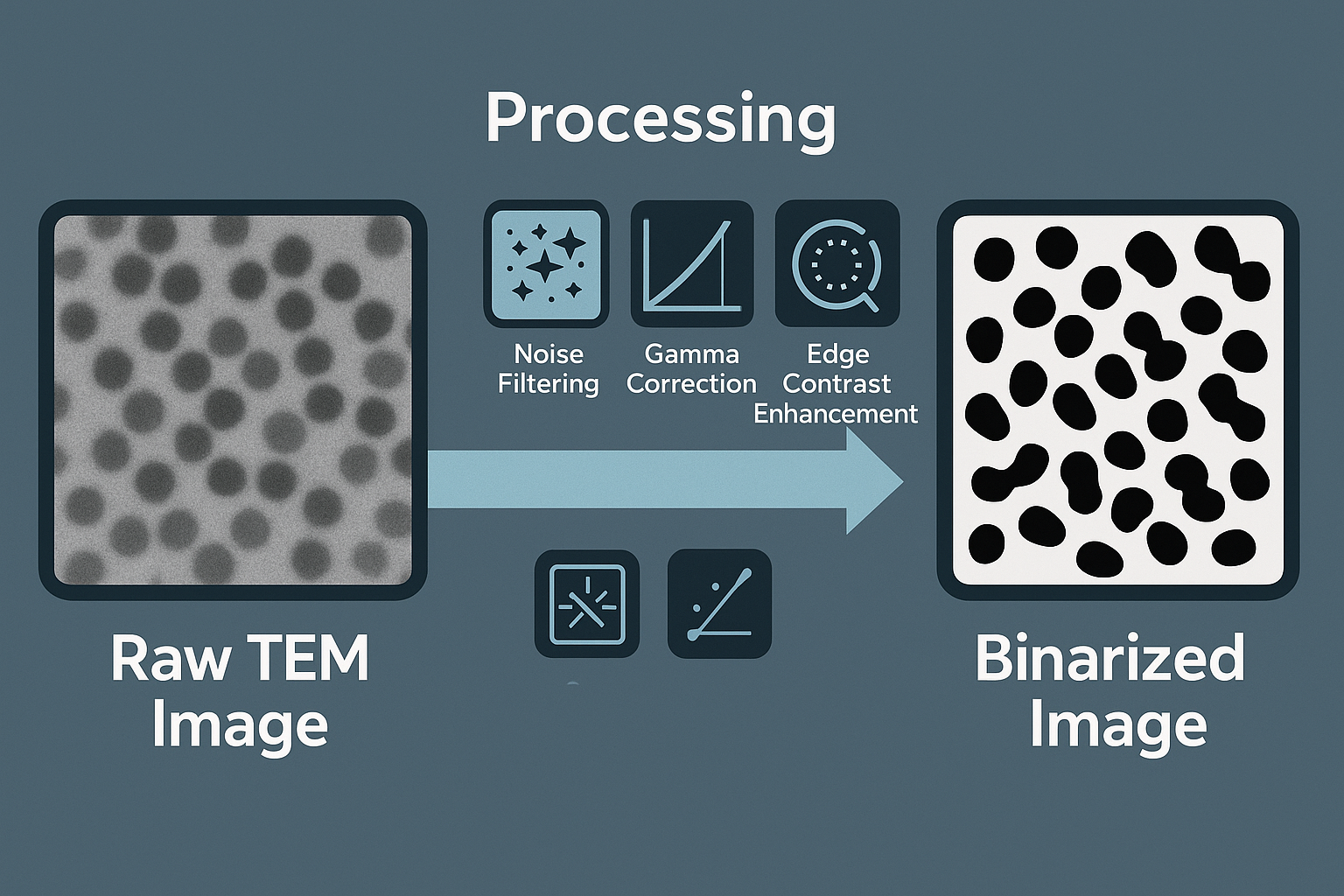

• 본 기술은 전자현미경 이미지를 필터링과 보정 과정을 거쳐 컴퓨터가 분석하기 용이한 이진화 이미지(Binarized Image)로 변환하는 것을 핵심 원리로 합니다.

• 이진화 이미지는 모든 픽셀이 0(배경)과 1(입자)로만 구성되어 있어, 복잡한 계산 없이도 나노입자의 형태, 크기, 위치 등을 명확하게 식별할 수 있습니다.

• 이를 통해 수백 개 이상의 개별 나노입자 성장 궤도를 동시에 추적하고 통계적으로 분석하는 앙상블 분석(Ensemble Analysis)을 수행하여, 전체 성장 메커니즘에 대한 깊이 있는 이해를 제공합니다.

구체적인 구현 방법

1. 전자현미경 이미지 획득: 액상 투과전자현미경(Liquid Phase TEM)을 사용하여 용액 내에서 실시간으로 성장하는 나노입자 이미지를 촬영합니다.

2. 이미지 전처리: 획득한 이미지의 노이즈를 제거(비너 필터, 가우시안 필터)하고, 감마 보정을 통해 대비를 조절하며, 라플라시안 필터로 입자의 경계(에지)를 선명하게 만듭니다.

3. 이진화 이미지 형성: 전처리된 이미지에 적응형 이진화 알고리즘을 적용하여 배경 노이즈가 보정된 깨끗한 이진화 이미지를 생성합니다.

4. 이진화 이미지 분석: 컴퓨터 계산을 통해 이진화 이미지로부터 각 나노입자의 크기, 위치, 성장 속도를 정량적으로 분석하고, 성장 경로를 유착 성장과 비유착(단량체) 성장으로 분류합니다.

기술의 장점

• 정확성 및 효율성: 이진화 이미지를 활용하여 기존의 수동 분석보다 훨씬 정확하고 효과적으로 전자현미경 이미지를 분석할 수 있습니다.

• 대용량 데이터 처리: 컴퓨터 기반 분석을 통해 수백 개 이상의 방대한 성장 궤도 데이터를 신속하고 체계적으로 처리하여 통계적 신뢰도를 높입니다.

• 심층적 메커니즘 분석: 나노입자의 성장 경로를 '유착 성장'과 '단량체 성장'으로 명확히 분류하고 각 경로의 특성을 정량적으로 비교 분석할 수 있습니다.

• 측정 효용성 증대: 분석 과정의 자동화 및 효율화를 통해 고가의 장비인 투과전자현미경의 활용 가치와 측정 효용성을 극대화합니다.

실험 및 결과

실험의 목적

본 연구의 실험은 액상 투과전자현미경(TEM)으로부터 얻은 백금(Pt) 나노입자의 성장 이미지를 본 발명의 분석 방법을 통해 처리하고, 수많은 개별 성장 궤도에 대한 앙상블 분석을 수행하는 것을 목적으로 합니다. 이를 통해 나노입자 성장 과정에서 나타나는 단량체 성장과 유착 발생의 고유한 특성과 전체 크기 분포에 미치는 기여도를 정량적으로 이해하고자 했습니다.

실험 방법 및 과정

1. 시료 준비 및 TEM 측정: Pt(acac)2와 올레일아민을 포함한 전구체 용액을 특수 제작된 액체 셀에 주입하고, 인 시츄(in-situ) TEM을 이용해 1fps의 프레임 속도로 나노입자 성장 과정을 실시간 촬영했습니다.

2. 이미지 처리 및 이진화: 촬영된 TEM 이미지에 비너 필터, 감마 보정, 가우시안 필터, 국소 라플라시안 필터링을 순차적으로 적용하여 노이즈를 제거하고 입자 경계를 명확히 한 후, 적응형 이진화 알고리즘으로 최종 이진화 이미지를 생성했습니다.

3. 앙상블 및 성장 속도 분석: 개발된 계산 알고리즘을 이용해 이진화 이미지에서 개별 나노입자들을 추적하고(앙상블 분석), 각 입자의 픽셀 수 변화를 시간에 대해 미분하여 성장 속도를 정량적으로 계산했습니다.

실험 결과

실험 결과, Pt 나노입자의 성장은 초기 '크기 포커싱' 단계와 후기 '크기 디포커싱' 단계로 명확히 구분되었습니다. 특히, 특정 임계 크기(반경 약 1.5nm)에서 성장 속도가 현저히 느려지고 유착 현상이 빈번하게 발생하는 등, 유착 성장과 단량체 성장 경로 사이에 중요한 상관관계가 있음이 통계적으로 확인되었습니다. 주요 결과는 아래 표와 같습니다.

Pt 나노입자 성장 분석 실험 주요 결과 요약

활용 방안 및 기대효과

활용 방안

• 나노입자 성장 메커니즘 연구: 콜로이드 나노과학 분야에서 다양한 종류의 나노입자 성장 과정을 정량적으로 분석하고 새로운 물리 현상을 규명하는 데 활용될 수 있습니다.

• 고품질 나노입자 합성: 분석을 통해 얻은 열역학 및 동역학 인자를 제어하여, 원하는 크기와 형태를 갖는 단분산 나노입자를 정밀하게 합성하는 기술에 적용 가능합니다.

• 첨단 소재 및 부품 개발: 반도체, 고효율 촉매, 차세대 디스플레이, 바이오센서 등 나노 소재의 특성이 중요한 첨단 산업 분야의 소재 및 부품 개발에 기여할 수 있습니다.

• AI 기반 자동화 분석 플랫폼: 본 분석 기술을 AI 및 빅데이터 기술과 접목하여, 실시간으로 이미지를 분석하고 최적의 합성 조건을 예측하는 자동화된 분석 플랫폼으로 확장할 수 있습니다.

기대효과

• 나노 기술 경쟁력 강화: 나노입자 합성 제어 기술을 한 단계 발전시켜, 소재·부품·장비 분야의 국가 기술 경쟁력을 강화하는 데 기여합니다.

• 연구개발 생산성 향상: 기존에 수일이 걸리던 분석 작업을 자동화하여 연구개발의 시간과 비용을 획기적으로 절감하고 생산성을 높일 수 있습니다.

• 새로운 과학적 발견 촉진: 대용량 데이터 기반의 정량적 분석을 통해 기존에 발견하지 못했던 새로운 나노 현상이나 성장 메커니즘을 규명하는 기회를 제공합니다.

시장 동향

시장 규모 및 성장 전망

전자현미경 및 관련 분석 기술 시장은 나노기술, 재료 과학, 생명 과학 분야의 발전에 힘입어 지속적인 성장을 보이고 있습니다. 특히 고해상도 이미징과 AI 기반 분석 기술의 결합이 시장 성장을 견인하고 있습니다.

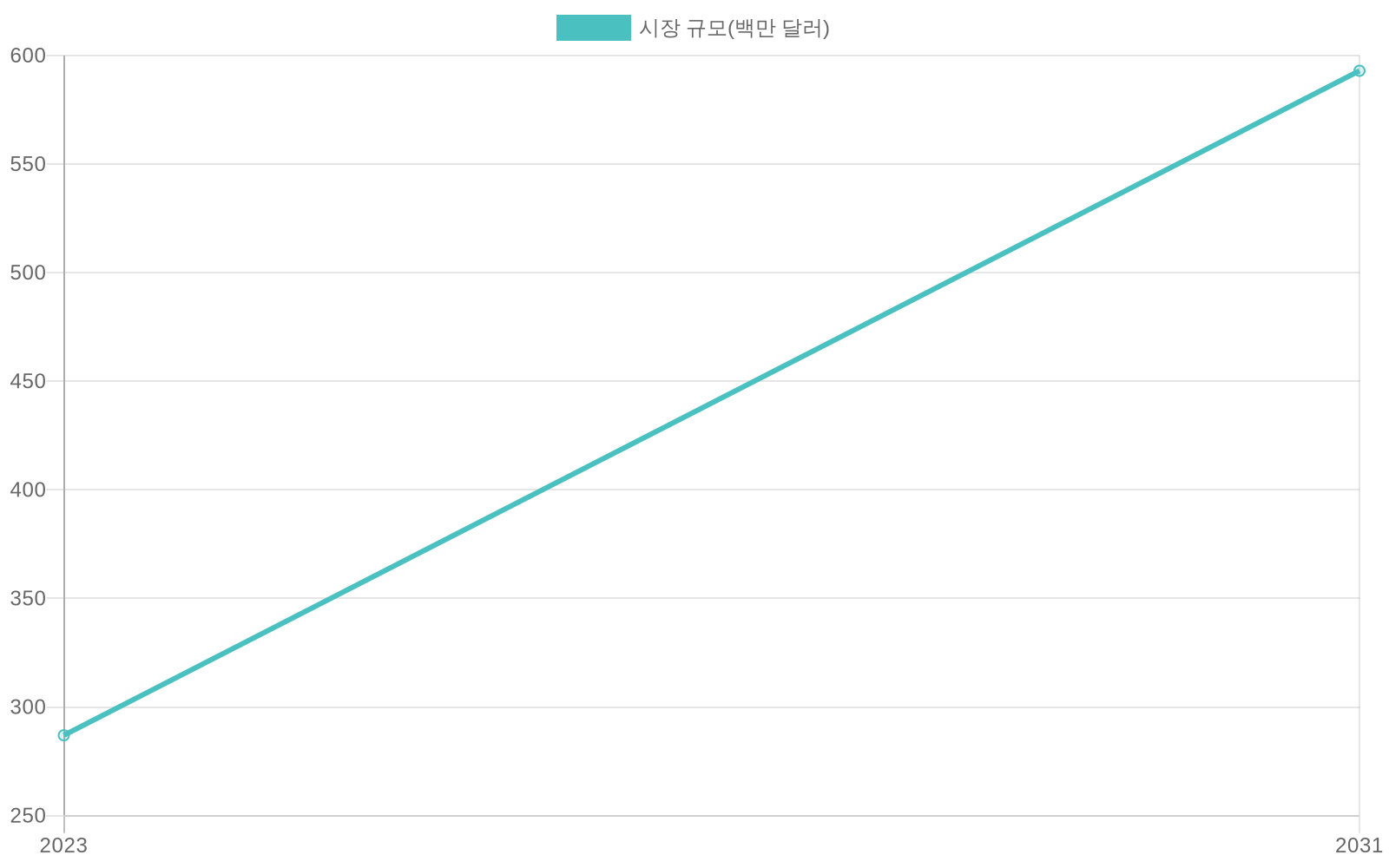

• 글로벌 전자현미경 시장 규모는 2023년 약 2억 8,700만 달러에서 연평균 9.5% 성장하여 2031년에는 5억 9,300만 달러에 이를 것으로 전망됩니다. (출처: bioin.or.kr)

• 나노입자 분석 시장 역시 2022년 29억 달러 규모에서 연평균 6% 이상의 꾸준한 성장세가 예상됩니다. (출처: gminsights.com)

주요 플레이어 및 경쟁 환경

전자현미경 시장은 높은 기술 장벽으로 인해 Thermo Fisher Scientific, Hitachi High-Tech, JEOL Ltd. 등 소수의 글로벌 기업들이 시장 점유율 상위권을 차지하며 경쟁하고 있습니다. 이들 기업은 고유의 기술력을 바탕으로 시장을 선도하고 있습니다. (출처: pstatic.net)

산업 동인 및 기회 요인

1. 나노기술 및 재료과학 발전: 반도체, 신소재, 생명 과학 분야의 연구가 고도화되면서 나노스케일 분석에 대한 수요가 폭발적으로 증가하고 있습니다.

2. AI 기반 분석 기술 통합: AI를 활용한 자동 이미지 분석 및 데이터 해석 기술이 도입되면서, 분석의 정확도와 속도가 향상되어 연구개발 생산성을 높이고 있습니다.

3. 정부의 R&D 투자 확대: 각국 정부가 첨단 기술 경쟁력 확보를 위해 나노기술 및 관련 연구 인프라에 대한 정책적 지원과 투자를 확대하고 있습니다. (출처: databridgemarketresearch.com)
